2019222274806 用于检测塔式太阳能发电系统聚焦是否准确的装置.pdf

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN210953338U
(45)授权公告日2020.07.07
(21)申请号201922227480.6
(22)申请日2019.12.12
(73)专利权人何开浩
地址315010浙江省宁波市海曙区望春街
道丽园北路819号宁波市中医院
(72)发明人何开浩
(74)专利代理机构宁波诚源专利事务所有限公
司33102
代理人徐雪波张群
(51)Int.Cl.
G01M11/02(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书1页说明书6页附图6页
(54)实用新型名称
用于检测塔式太阳能发电系统聚焦是否准
确的装置
(57)摘要
本实用新型涉及一种用于检测塔式太阳能
发电系统聚焦是否准确的装置，包括第一检测体
及第二检测体，第一检测体具有既能反射光线又
能供光线穿过的第一平面、第二平面及第三平
面，第一平面、第二平面、第三平面呈90度布置且
相交于一点O；第二检测体具有既能反射光线又
能供光线穿过的第四平面，第四平面倾斜布置于
所述第一检测体的远离O点的前侧。本实用新型
充分利用了光线的反射与透光原理，通过太阳的
影像反馈太阳光线的照射方向，太阳影像与塔式
太阳能发电系统的集热器对准与否就可以直接
判断定日镜聚焦是否准确，检测非常直观、方便，
大大节约了检测时间，有利于提高纠偏效率；且
本实用新型的结构简单、成本低，便于实现大规
模应用。
CN210953338U
CN210953338U权利要求书1/1页

1.一种用于检测塔式太阳能发电系统聚焦是否准确的装置，其特征在于：包括
第一检测体，该第一检测体具有既能反射光线又能供光线穿过的第一平面、第二平面
及第三平面，所述第一平面与第二平面均竖向布置且二者呈90度夹角，所述第三平面水平
布置且与第一平面、第二平面均呈90度夹角，所述第一平面、第二平面、第三平面相交于一
点O从而形成向后凸出的棱锥结构；以及
第二检测体，所述第二检测体具有既能反射光线又能供光线穿过的第四平面，该第四
平面倾斜布置于所述第一检测体的远离O点的前侧，所述第四平面与棱锥结构经过O点的中
轴线呈锐角布置。
2.根据权利要求1所述的用于检测塔式太阳能发电系统聚焦是否准确的装置，其特征
在于：所述第一检测体包括能供光线穿过的第一平板、第二平板、第三平板，所述第一平板
与第二平板均竖向布置且二者呈90度夹角，所述第三平板水平布置且与第一平板、第二平
板均呈90度夹角，所述第一平板、第二平板、第三平板相交于O点，所述第一平板的前侧面
和/或后侧面构成所述的第一平面，所述第二平板的前侧面和/或后侧面构成所述的第二平
面，所述第三平板的前侧面和/或后侧面构成所述的第三平面。
3.根据权利要求2所述的用于检测塔式太阳能发电系统聚焦是否准确的装置，其特征
在于：所述第二检测体为第四平板，该第四平板倾斜布置于所述第一检测体的远离O点的前
侧，所述第四平板的前侧壁或后侧壁构成所述的第四平面。
4.根据权利要求1或2或3所述的用于检测塔式太阳能发电系统聚焦是否准确的装置，
其特征在于：所述第一检测体、第二检测体的侧方设置有能观察第一平面、第二平面、第三
平面及O点处光斑情况的第一摄像头，该第一摄像头位于第一检测体、第二检测体之间且对
应第四平面布置。
5.根据权利要求4所述的用于检测塔式太阳能发电系统聚焦是否准确的装置，其特征
在于：所述第一摄像头捕获图像信号的方向与棱锥结构经过O点的中轴线相垂直。
6.根据权利要求1所述的用于检测塔式太阳能发电系统聚焦是否准确的装置，其特征
在于：所述第一检测体与第二检测体成形为一体且构成整体的实体结构，该实体结构由透
明或半透明材料制成，还包括设于第一检测体后侧的既能反射光线又能供光线穿过的第三
检测体，所述第三检测体的前侧向内凹陷形成能将棱锥结构包覆其中的棱锥形腔，所述第
三检测体的后侧具有与棱锥形腔开口所在平面相平行的第五平面。
7.根据权利要求6所述的用于检测塔式太阳能发电系统聚焦是否准确的装置，其特征
在于：所述第二检测体的前侧设置有第四检测体，该第四检测体为实体结构、既能反射光线
又能供光线穿过的棱锥体，且该棱锥体具有贴近第二检测体的第四平面布置的斜面。
8.根据权利要求7所述的用于检测塔式太阳能发电系统聚焦是否准确的装置，其特征
在于：所述第二检测体的上侧或下侧设置有用于观察第一平面、第二平面、第三平面及O点
处光斑情况的第二摄像头，该第二摄像头对应斜面布置且捕获图像信号的方向与棱锥结构
经过O点的中轴线相垂直。

2

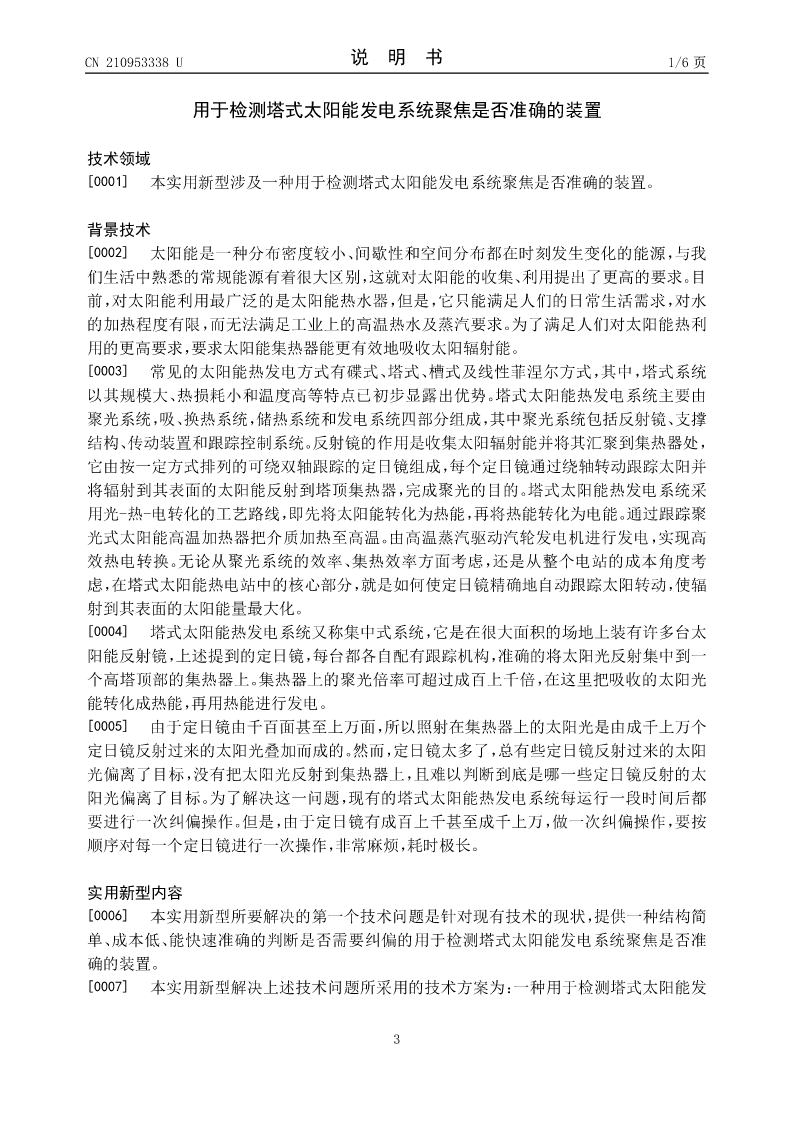

CN210953338U说明书1/6页

用于检测塔式太阳能发电系统聚焦是否准确的装置

技术领域
[0001]本实用新型涉及一种用于检
