2019222384774采矿掘进设备备用支架.pdf

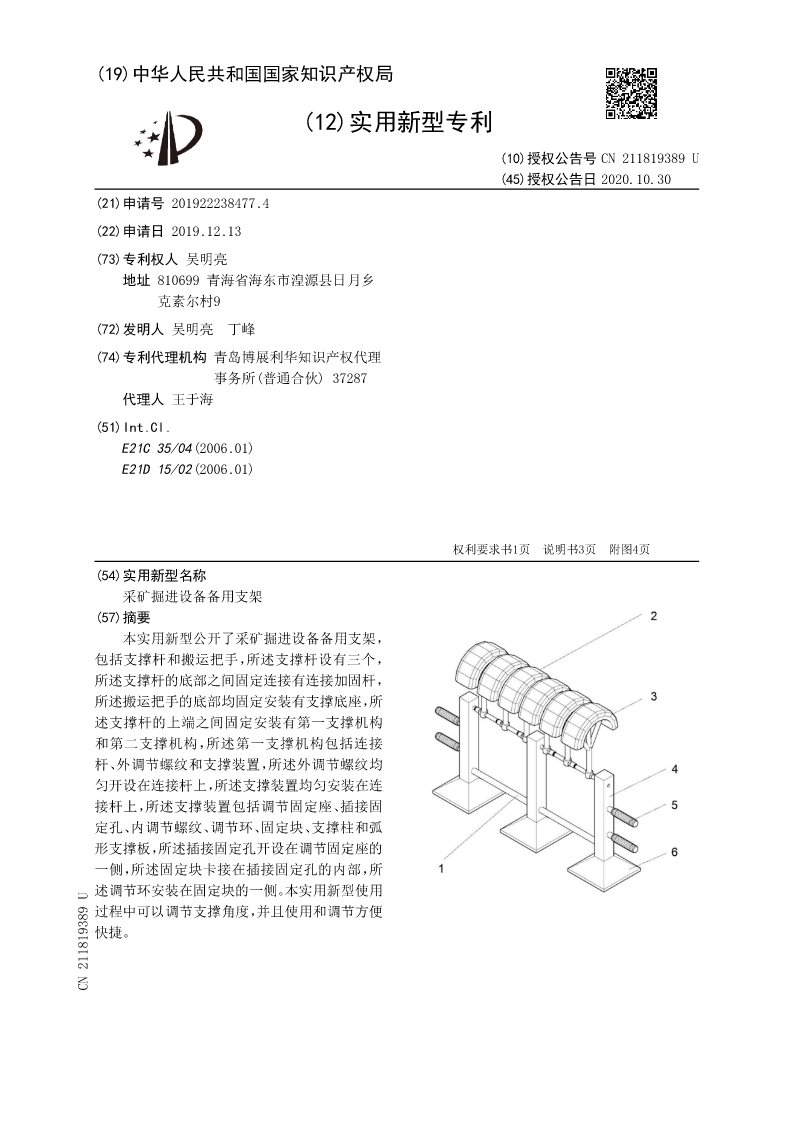

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN211819389U
(45)授权公告日2020.10.30
(21)申请号201922238477.4
(22)申请日2019.12.13
(73)专利权人吴明亮
地址810699青海省海东市湟源县日月乡
克素尔村9
(72)发明人吴明亮丁峰
(74)专利代理机构青岛博展利华知识产权代理
事务所(普通合伙)37287
代理人王于海
(51)Int.Cl.
E21C35/04(2006.01)
E21D15/02(2006.01)

权利要求书1页说明书3页附图4页
(54)实用新型名称
采矿掘进设备备用支架
(57)摘要
本实用新型公开了采矿掘进设备备用支架，
包括支撑杆和搬运把手，所述支撑杆设有三个，
所述支撑杆的底部之间固定连接有连接加固杆，
所述搬运把手的底部均固定安装有支撑底座，所
述支撑杆的上端之间固定安装有第一支撑机构
和第二支撑机构，所述第一支撑机构包括连接
杆、外调节螺纹和支撑装置，所述外调节螺纹均
匀开设在连接杆上，所述支撑装置均匀安装在连
接杆上，所述支撑装置包括调节固定座、插接固
定孔、内调节螺纹、调节环、固定块、支撑柱和弧
形支撑板，所述插接固定孔开设在调节固定座的
一侧，所述固定块卡接在插接固定孔的内部，所
述调节环安装在固定块的一侧。本实用新型使用
过程中可以调节支撑角度，并且使用和调节方便
快捷。
CN211819389U

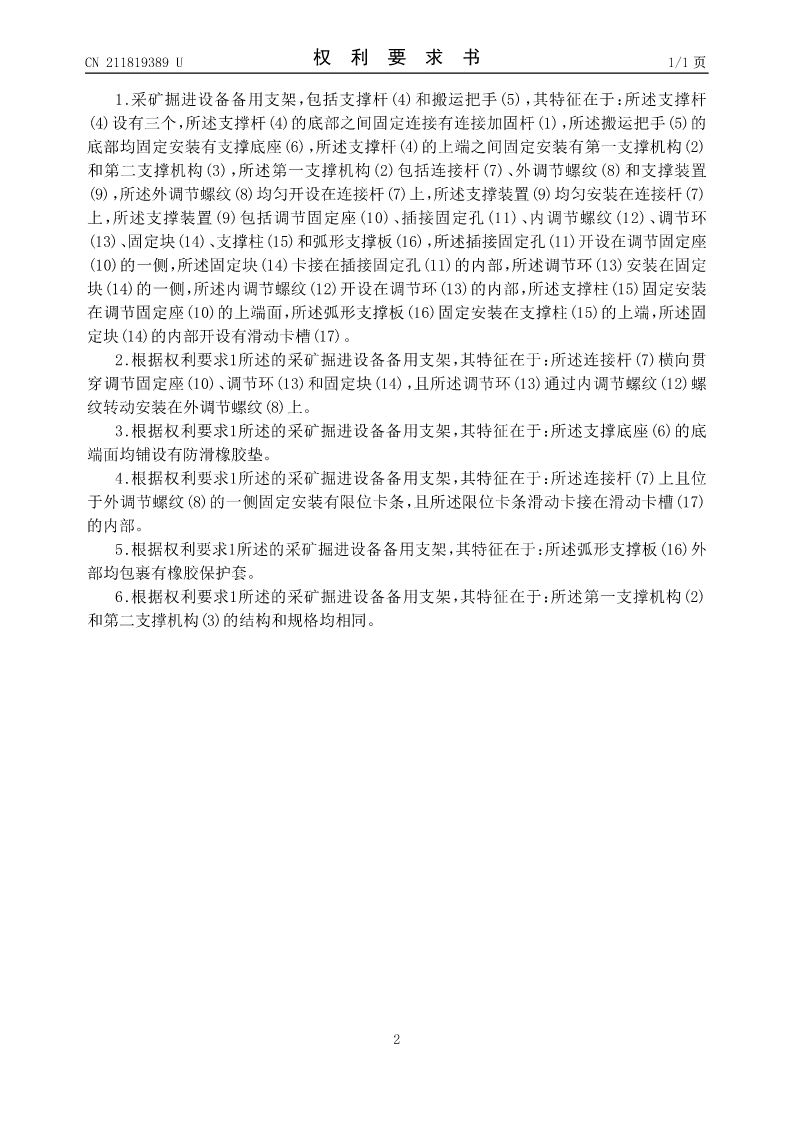

CN211819389U权利要求书1/1页

1.采矿掘进设备备用支架，包括支撑杆(4)和搬运把手(5)，其特征在于：所述支撑杆
(4)设有三个，所述支撑杆(4)的底部之间固定连接有连接加固杆(1)，所述搬运把手(5)的
底部均固定安装有支撑底座(6)，所述支撑杆(4)的上端之间固定安装有第一支撑机构(2)
和第二支撑机构(3)，所述第一支撑机构(2)包括连接杆(7)、外调节螺纹(8)和支撑装置
(9)，所述外调节螺纹(8)均匀开设在连接杆(7)上，所述支撑装置(9)均匀安装在连接杆(7)
上，所述支撑装置(9)包括调节固定座(10)、插接固定孔(11)、内调节螺纹(12)、调节环
(13)、固定块(14)、支撑柱(15)和弧形支撑板(16)，所述插接固定孔(11)开设在调节固定座
(10)的一侧，所述固定块(14)卡接在插接固定孔(11)的内部，所述调节环(13)安装在固定
块(14)的一侧，所述内调节螺纹(12)开设在调节环(13)的内部，所述支撑柱(15)固定安装
在调节固定座(10)的上端面，所述弧形支撑板(16)固定安装在支撑柱(15)的上端，所述固
定块(14)的内部开设有滑动卡槽(17)。
2.根据权利要求1所述的采矿掘进设备备用支架，其特征在于：所述连接杆(7)横向贯
穿调节固定座(10)、调节环(13)和固定块(14)，且所述调节环(13)通过内调节螺纹(12)螺
纹转动安装在外调节螺纹(8)上。
3.根据权利要求1所述的采矿掘进设备备用支架，其特征在于：所述支撑底座(6)的底
端面均铺设有防滑橡胶垫。
4.根据权利要求1所述的采矿掘进设备备用支架，其特征在于：所述连接杆(7)上且位
于外调节螺纹(8)的一侧固定安装有限位卡条，且所述限位卡条滑动卡接在滑动卡槽(17)
的内部。
5.根据权利要求1所述的采矿掘进设备备用支架，其特征在于：所述弧形支撑板(16)外
部均包裹有橡胶保护套。
6.根据权利要求1所述的采矿掘进设备备用支架，其特征在于：所述第一支撑机构(2)
和第二支撑机构(3)的结构和规格均相同。

2

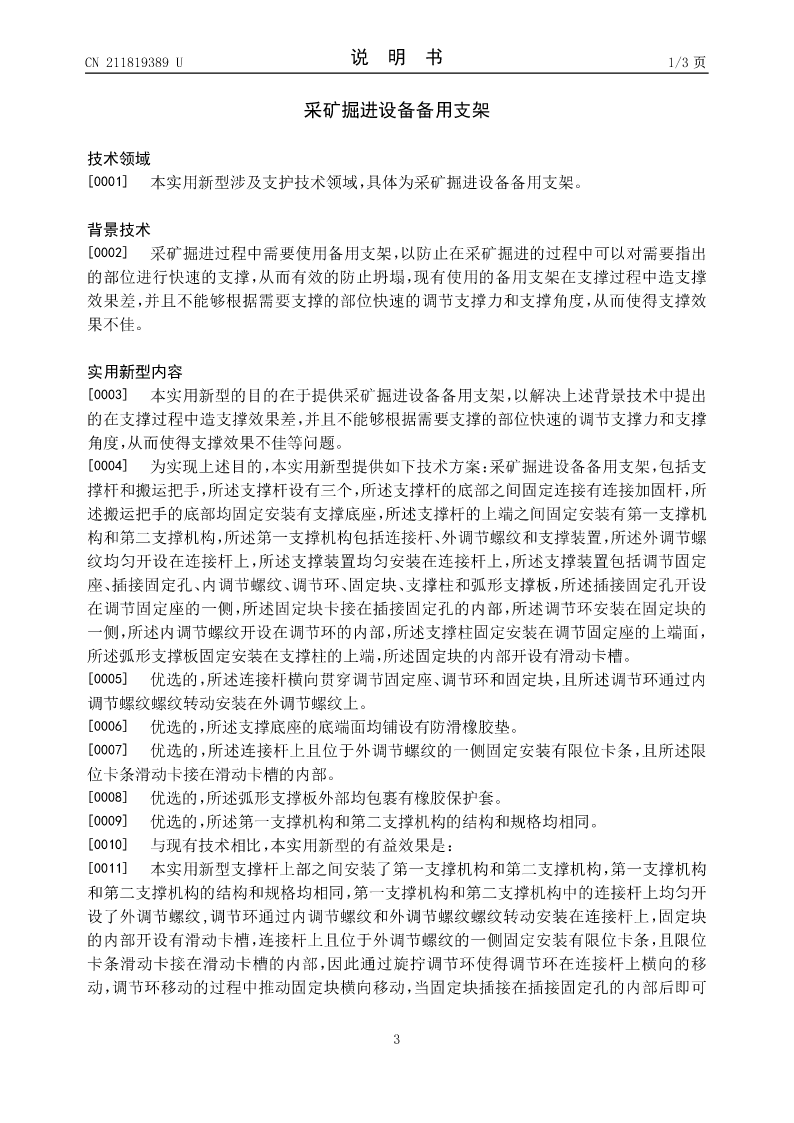

CN211819389U说明书1/3页

采矿掘进设备备用支架

技术领域
[0001]本实用新型涉及支护技术领域，具体为采矿掘进设备备用支架。

背景技术
[0002]采矿掘进过程中需要使用备用支架，以防止在采矿掘进的过程中可以对需要指出
的部位进行快速的支撑，从而有效的防止坍塌，现有使用的备用支架在支撑过程中造支撑
效果差，并且不能够根据需要支撑的部位快速的调节支撑力和支撑角度，从而使得支撑效
果不佳。

实用新型内容
[0003]本实用新型的目的在于提供采矿掘进设备备用支架，以解决上述背景技术中提出
的在支撑过程中造支撑效果差，并且不能够根据需要支撑的部位快速的调节支撑力和支撑
角度，从而使得支撑效果不佳等问题。
[0004]为实现上述目的，本实用新型提供如下技术方案：采矿掘进设备备用支架，包括支
撑杆和搬运把手，所述支撑杆设有三个，所述支撑杆的底部之间固定连接有连接加固杆，所
述搬运把手的底部均固定安装有支撑底座，所述支撑杆的上端之间固定安装有第一支撑机
构和第二支撑机构，所述第一支撑机构包括连接杆、外调节螺纹和支撑装置，所述外调节螺
纹均匀开设
