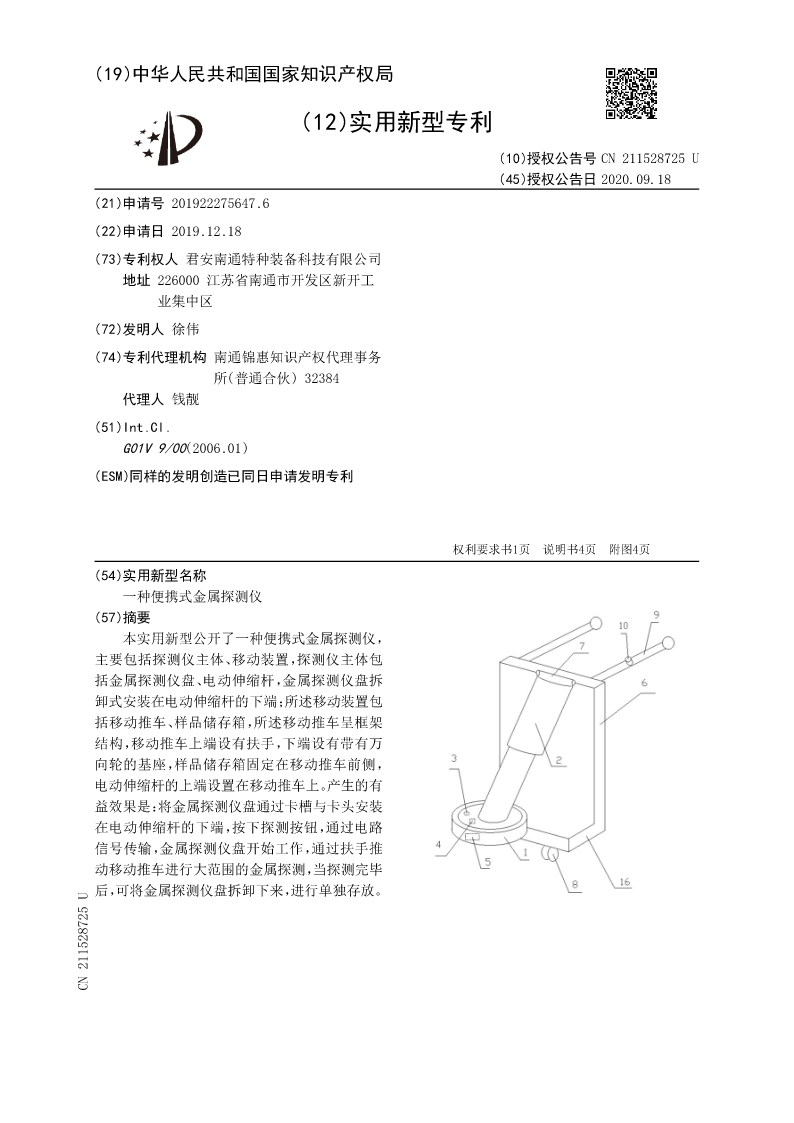

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号CN211528725U
(45)授权公告日2020.09.18
(21)申请号201922275647.6
(22)申请日2019.12.18
(73)专利权人君安南通特种装备科技有限公司
地址226000江苏省南通市开发区新开工
业集中区
(72)发明人徐伟
(74)专利代理机构南通锦惠知识产权代理事务
所(普通合伙)32384
代理人钱靓
(51)Int.Cl.
G01V9/00(2006.01)
(ESM)同样的发明创造已同日申请发明专利

权利要求书1页说明书4页附图4页
(54)实用新型名称
一种便携式金属探测仪
(57)摘要
本实用新型公开了一种便携式金属探测仪，
主要包括探测仪主体、移动装置，探测仪主体包
括金属探测仪盘、电动伸缩杆，金属探测仪盘拆
卸式安装在电动伸缩杆的下端；所述移动装置包
括移动推车、样品储存箱，所述移动推车呈框架
结构，移动推车上端设有扶手，下端设有带有万
向轮的基座，样品储存箱固定在移动推车前侧，
电动伸缩杆的上端设置在移动推车上。产生的有
益效果是：将金属探测仪盘通过卡槽与卡头安装
在电动伸缩杆的下端，按下探测按钮，通过电路
信号传输，金属探测仪盘开始工作，通过扶手推
动移动推车进行大范围的金属探测，当探测完毕
后，可将金属探测仪盘拆卸下来，进行单独存放。
CN211528725U

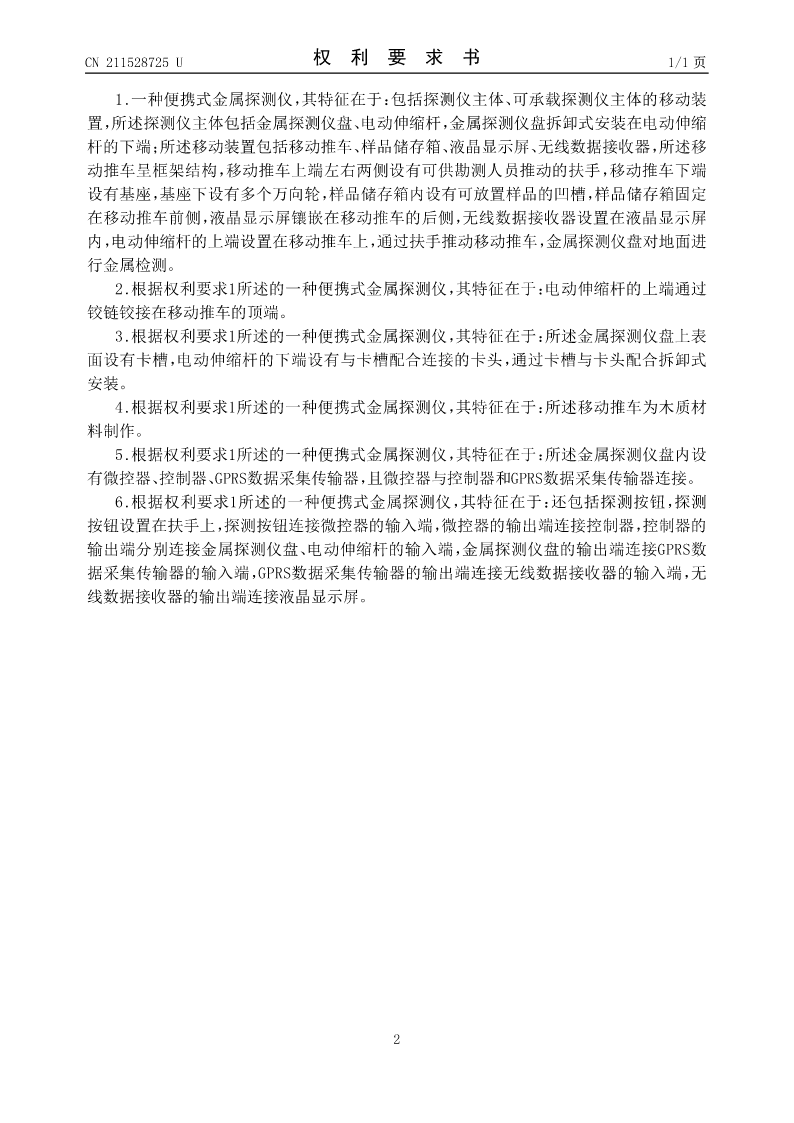

CN211528725U权利要求书1/1页

1.一种便携式金属探测仪，其特征在于：包括探测仪主体、可承载探测仪主体的移动装
置，所述探测仪主体包括金属探测仪盘、电动伸缩杆，金属探测仪盘拆卸式安装在电动伸缩
杆的下端；所述移动装置包括移动推车、样品储存箱、液晶显示屏、无线数据接收器，所述移
动推车呈框架结构，移动推车上端左右两侧设有可供勘测人员推动的扶手，移动推车下端
设有基座，基座下设有多个万向轮，样品储存箱内设有可放置样品的凹槽，样品储存箱固定
在移动推车前侧，液晶显示屏镶嵌在移动推车的后侧，无线数据接收器设置在液晶显示屏
内，电动伸缩杆的上端设置在移动推车上，通过扶手推动移动推车，金属探测仪盘对地面进
行金属检测。
2.根据权利要求1所述的一种便携式金属探测仪，其特征在于：电动伸缩杆的上端通过
铰链铰接在移动推车的顶端。
3.根据权利要求1所述的一种便携式金属探测仪，其特征在于：所述金属探测仪盘上表
面设有卡槽，电动伸缩杆的下端设有与卡槽配合连接的卡头，通过卡槽与卡头配合拆卸式
安装。
4.根据权利要求1所述的一种便携式金属探测仪，其特征在于：所述移动推车为木质材
料制作。
5.根据权利要求1所述的一种便携式金属探测仪，其特征在于：所述金属探测仪盘内设
有微控器、控制器、GPRS数据采集传输器，且微控器与控制器和GPRS数据采集传输器连接。
6.根据权利要求1所述的一种便携式金属探测仪，其特征在于：还包括探测按钮，探测
按钮设置在扶手上，探测按钮连接微控器的输入端，微控器的输出端连接控制器，控制器的
输出端分别连接金属探测仪盘、电动伸缩杆的输入端，金属探测仪盘的输出端连接GPRS数
据采集传输器的输入端，GPRS数据采集传输器的输出端连接无线数据接收器的输入端，无
线数据接收器的输出端连接液晶显示屏。

2

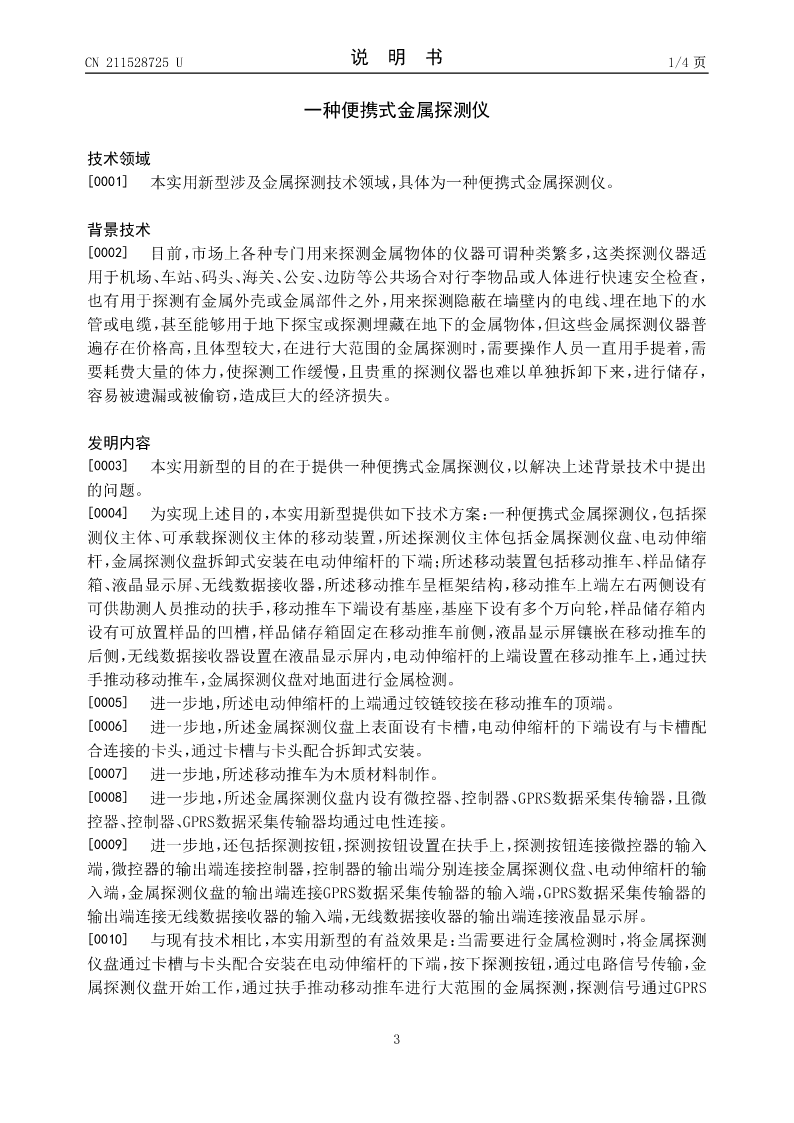

CN211528725U说明书1/4页

一种便携式金属探测仪

技术领域
[0001]本实用新型涉及金属探测技术领域，具体为一种便携式金属探测仪。

背景技术
[0002]目前，市场上各种专门用来探测金属物体的仪器可谓种类繁多，这类探测仪器适
用于机场、车站、码头、海关、公安、边防等公共场合对行李物品或人体进行快速安全检查，
也有用于探测有金属外壳或金属部件之外，用来探测隐蔽在墙壁内的电线、埋在地下的水
管或电缆，甚至能够用于地下探宝或探测埋藏在地下的金属物体，但这些金属探测仪器普
遍存在价格高，且体型较大，在进行大范围的金属探测时，需要操作人员一直用手提着，需
要耗费大量的体力，使探测工作缓慢，且贵重的探测仪器也难以单独拆卸下来，进行储存，
容易被遗漏或被偷窃，造成巨大的经济损失。

发明内容
[0003]本实用新型的目的在于提供一种便携式金属探测仪，以解决上述背景技术中提出
的问题。
[0004]为实现上述目的，本实用新型提供如下技术方案：一种便携式金属探测仪，包括探
测仪主体、可承载探测仪主体的移动装置，所述探测仪主体包括金属探测仪盘、电动伸缩
杆，金属探测仪盘拆卸式安装在电动伸缩杆的下端；所述移动装置包括移动推车、样品储存
箱、液晶显示屏、无线数据接收器，所述移动推车呈框架结构，移动推车上端左右两侧设有
可供勘测人员推动的扶手，移动推车下端设有基座，基座下设有多个万向轮，样品储存箱内
设有可放置样
