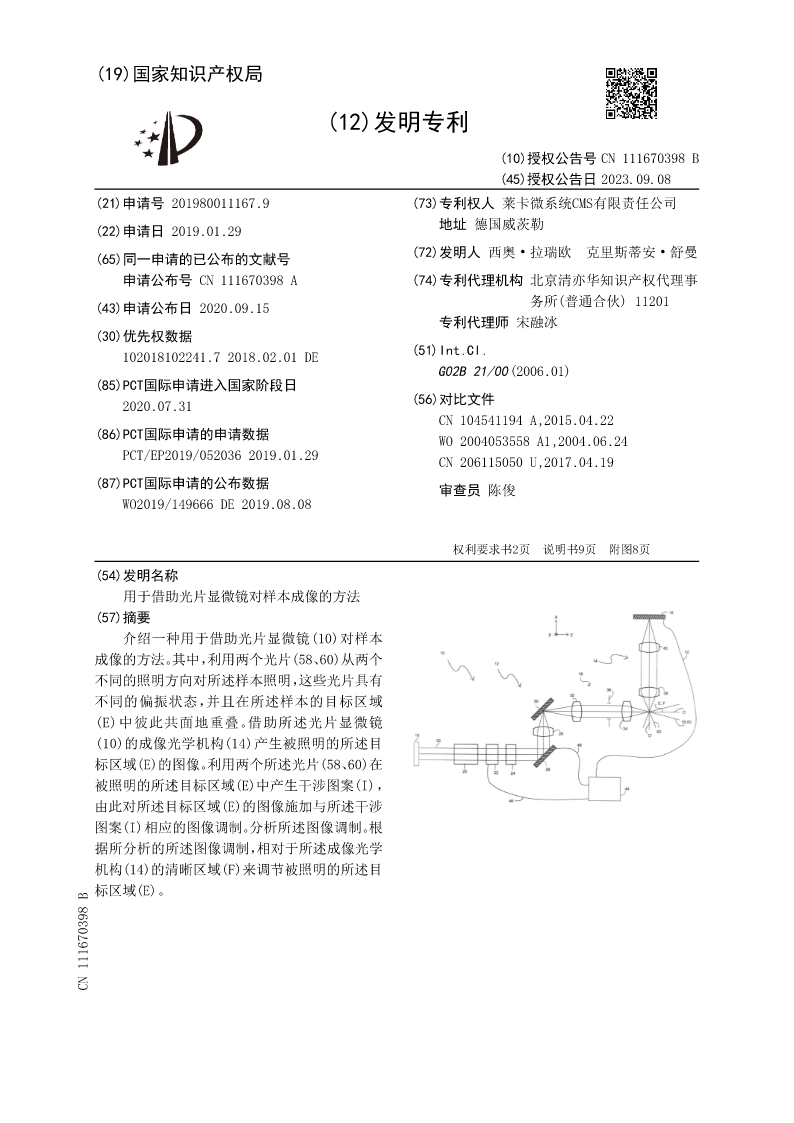

(19)国家知识产权局

(12)发明专利

(10)授权公告号CN111670398B
(45)授权公告日2023.09.08
(21)申请号201980011167.9(73)专利权人莱卡微系统CMS有限责任公司
(22)申请日2019.01.29地址德国威茨勒
(65)同一申请的已公布的文献号(72)发明人西奥·拉瑞欧克里斯蒂安·舒曼
申请公布号CN111670398A(74)专利代理机构北京清亦华知识产权代理事
(43)申请公布日2020.09.15务所(普通合伙)11201
专利代理师宋融冰
(30)优先权数据
102018102241.72018.02.01DE(51)Int.Cl.
G02B21/00(2006.01)
(85)PCT国际申请进入国家阶段日
2020.07.31(56)对比文件
CN104541194A,2015.04.22
(86)PCT国际申请的申请数据WO2004053558A1,2004.06.24
PCT/EP2019/0520362019.01.29CN206115050U,2017.04.19
(87)PCT国际申请的公布数据审查员陈俊
WO2019/149666DE2019.08.08

权利要求书2页说明书9页附图8页
(54)发明名称
用于借助光片显微镜对样本成像的方法
(57)摘要
介绍一种用于借助光片显微镜(10)对样本
成像的方法。其中，利用两个光片(58、60)从两个
不同的照明方向对所述样本照明，这些光片具有
不同的偏振状态，并且在所述样本的目标区域
(E)中彼此共面地重叠。借助所述光片显微镜
(10)的成像光学机构(14)产生被照明的所述目
标区域(E)的图像。利用两个所述光片(58、60)在
被照明的所述目标区域(E)中产生干涉图案(I)，
由此对所述目标区域(E)的图像施加与所述干涉
图案(I)相应的图像调制。分析所述图像调制。根
据所分析的所述图像调制，相对于所述成像光学
机构(14)的清晰区域(F)来调节被照明的所述目
标区域(E)。
CN111670398B

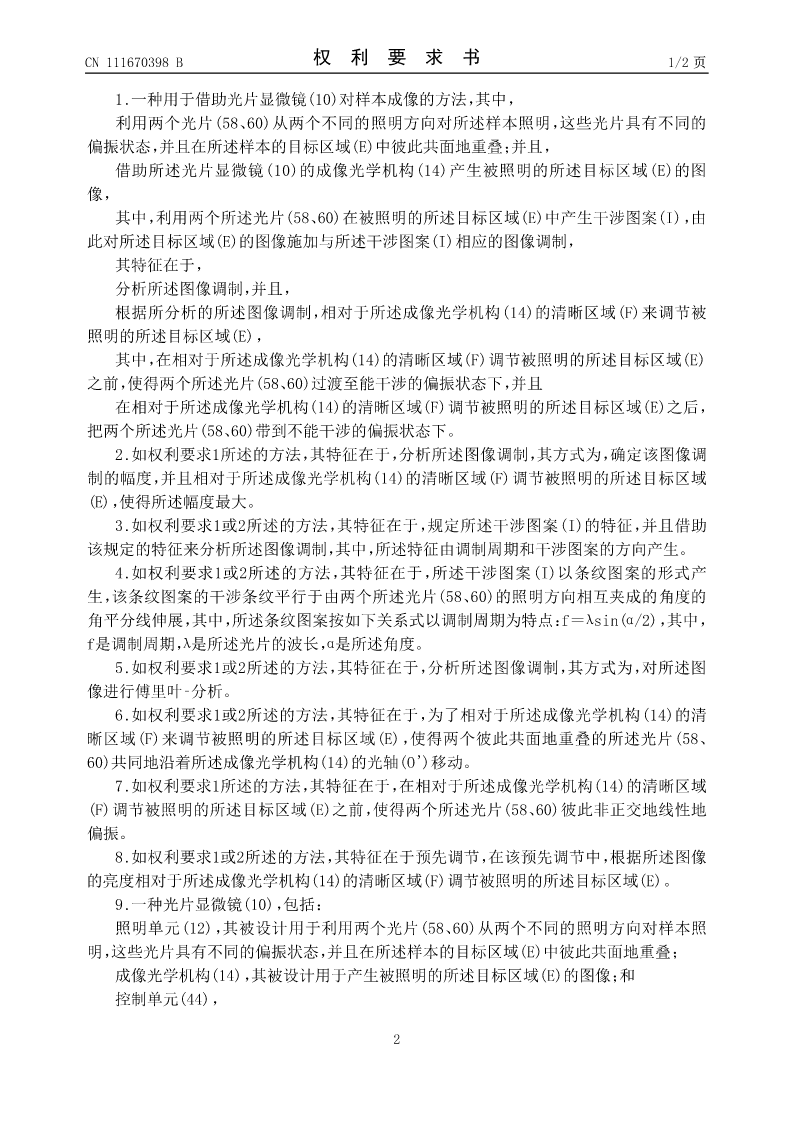

CN111670398B权利要求书1/2页

1.一种用于借助光片显微镜(10)对样本成像的方法，其中，
利用两个光片(58、60)从两个不同的照明方向对所述样本照明，这些光片具有不同的
偏振状态，并且在所述样本的目标区域(E)中彼此共面地重叠；并且，
借助所述光片显微镜(10)的成像光学机构(14)产生被照明的所述目标区域(E)的图
像，
其中，利用两个所述光片(58、60)在被照明的所述目标区域(E)中产生干涉图案(I)，由
此对所述目标区域(E)的图像施加与所述干涉图案(I)相应的图像调制，
其特征在于，
分析所述图像调制，并且，
根据所分析的所述图像调制，相对于所述成像光学机构(14)的清晰区域(F)来调节被
照明的所述目标区域(E)，
其中，在相对于所述成像光学机构(14)的清晰区域(F)调节被照明的所述目标区域(E)
之前，使得两个所述光片(58、60)过渡至能干涉的偏振状态下，并且
在相对于所述成像光学机构(14)的清晰区域(F)调节被照明的所述目标区域(E)之后，
把两个所述光片(58、60)带到不能干涉的偏振状态下。
2.如权利要求1所述的方法，其特征在于，分析所述图像调制，其方式为，确定该图像调
制的幅度，并且相对于所述成像光学机构(14)的清晰区域(F)调节被照明的所述目标区域
(E)，使得所述幅度最大。
3.如权利要求1或2所述的方法，其特征在于，规定所述干涉图案(I)的特征，并且借助
该规定的特征来分析所述图像调制，其中，所述特征由调制周期和干涉图案的方向产生。
4.如权利要求1或2所述的方法，其特征在于，所述干涉图案(I)以条纹图案的形式产
生，该条纹图案的干涉条纹平行于由两个所述光片(58、60)的照明方向相互夹成的角度的
角平分线伸展，其中，所述条纹图案按如下关系式以调制周期为特点：f＝λsin(α/2)，其中，
f是调制周期，λ是所述光片的波长，α是所述角度。
5.如权利要求1或2所述的方法，其特征在于，分析所述图像调制，其方式为，对所述图
像进行傅里叶‑分析。
6.如权利要求1或2所述的方法，其特征在于，为了相对于所述成像光学机构(14)的清
晰区域(F)来调节被照明的所述目标区域(E)，使得两个彼此共面地重叠的所述光片(58、
60)共同地沿着所述成像光学机构(14)的光轴(O')移动。
7.如权利要求1所述的方法，其特征在于，在相对于所述成像光学机构(14)的清晰区域
(F)调节被照明的所述目标区域(E)之前，使得两个所述光片(58、60)彼此非正交地线性地
偏振。
8.如权利要求1或2所述的方法，其特征在于预先调节，在该预先调节中，根据所述图像
的亮度相对
