2020100884807一种基于城市电缆被外力破坏的识别预警系统的预警方法.pdf

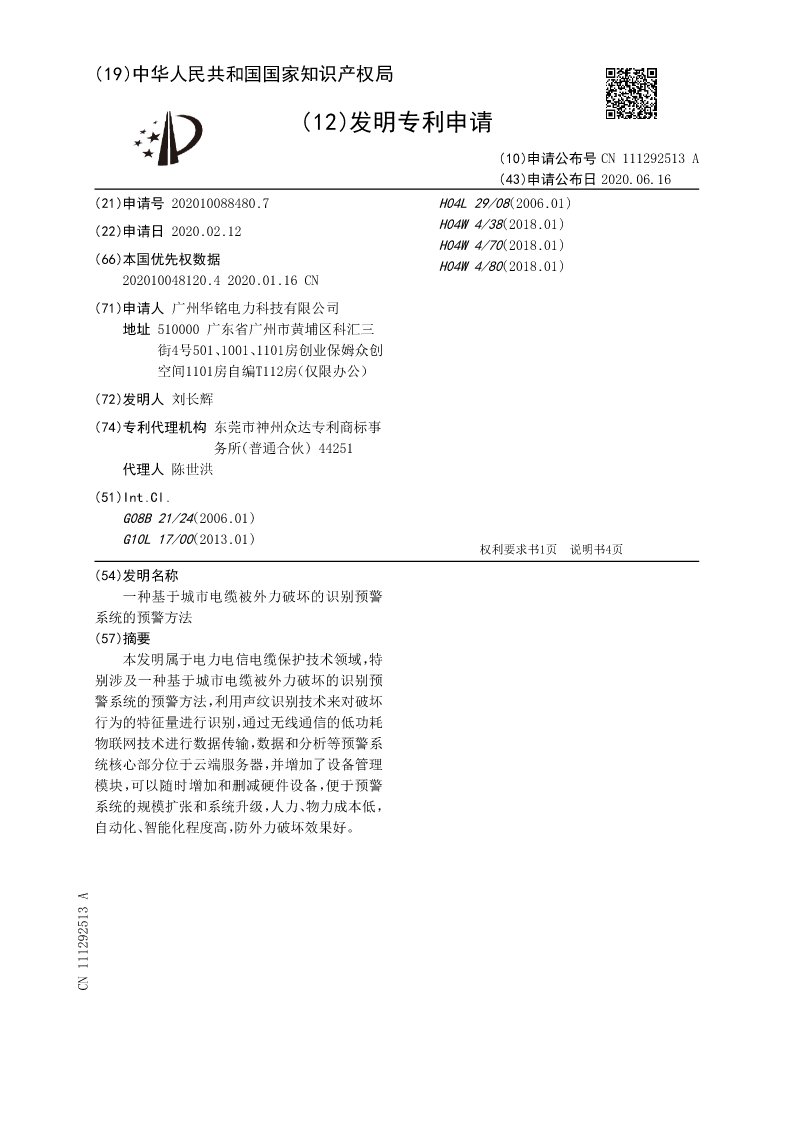

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN111292513A
(43)申请公布日2020.06.16
(21)申请号202010088480.7H04L29/08(2006.01)
(22)申请日2020.02.12H04W4/38(2018.01)
H04W4/70(2018.01)
(66)本国优先权数据H04W4/80(2018.01)
202010048120.42020.01.16CN

(71)申请人广州华铭电力科技有限公司
地址510000广东省广州市黄埔区科汇三
街4号501、1001、1101房创业保姆众创
空间1101房自编T112房（仅限办公）
(72)发明人刘长辉
(74)专利代理机构东莞市神州众达专利商标事
务所(普通合伙)44251
代理人陈世洪
(51)Int.Cl.
G08B21/24(2006.01)
G10L17/00(2013.01)
权利要求书1页说明书4页
(54)发明名称
一种基于城市电缆被外力破坏的识别预警
系统的预警方法
(57)摘要
本发明属于电力电信电缆保护技术领域，特
别涉及一种基于城市电缆被外力破坏的识别预
警系统的预警方法，利用声纹识别技术来对破坏
行为的特征量进行识别，通过无线通信的低功耗
物联网技术进行数据传输，数据和分析等预警系
统核心部分位于云端服务器，并增加了设备管理
模块，可以随时增加和删减硬件设备，便于预警
系统的规模扩张和系统升级，人力、物力成本低，
自动化、智能化程度高，防外力破坏效果好。
CN111292513A

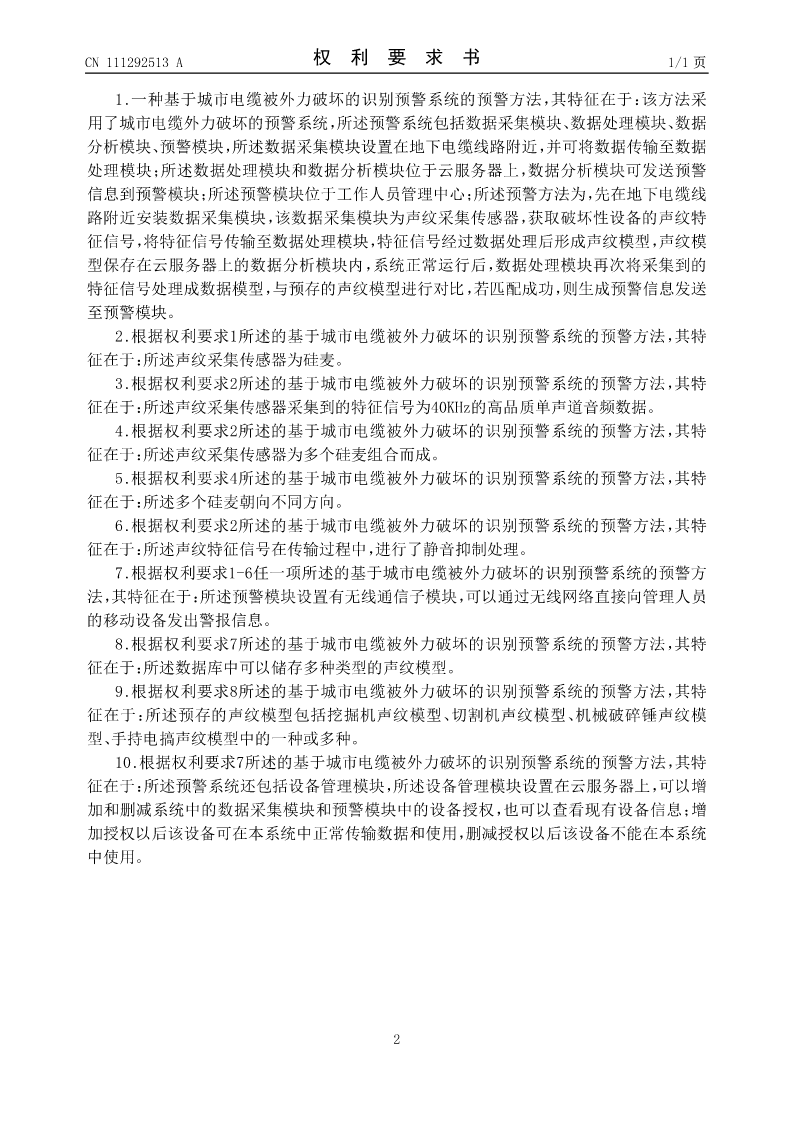

CN111292513A权利要求书1/1页

1.一种基于城市电缆被外力破坏的识别预警系统的预警方法，其特征在于：该方法采
用了城市电缆外力破坏的预警系统，所述预警系统包括数据采集模块、数据处理模块、数据
分析模块、预警模块，所述数据采集模块设置在地下电缆线路附近，并可将数据传输至数据
处理模块；所述数据处理模块和数据分析模块位于云服务器上，数据分析模块可发送预警
信息到预警模块；所述预警模块位于工作人员管理中心；所述预警方法为，先在地下电缆线
路附近安装数据采集模块，该数据采集模块为声纹采集传感器，获取破坏性设备的声纹特
征信号，将特征信号传输至数据处理模块，特征信号经过数据处理后形成声纹模型，声纹模
型保存在云服务器上的数据分析模块内，系统正常运行后，数据处理模块再次将采集到的
特征信号处理成数据模型，与预存的声纹模型进行对比，若匹配成功，则生成预警信息发送
至预警模块。
2.根据权利要求1所述的基于城市电缆被外力破坏的识别预警系统的预警方法，其特
征在于：所述声纹采集传感器为硅麦。
3.根据权利要求2所述的基于城市电缆被外力破坏的识别预警系统的预警方法，其特
征在于：所述声纹采集传感器采集到的特征信号为40KHz的高品质单声道音频数据。
4.根据权利要求2所述的基于城市电缆被外力破坏的识别预警系统的预警方法，其特
征在于：所述声纹采集传感器为多个硅麦组合而成。
5.根据权利要求4所述的基于城市电缆被外力破坏的识别预警系统的预警方法，其特
征在于：所述多个硅麦朝向不同方向。
6.根据权利要求2所述的基于城市电缆被外力破坏的识别预警系统的预警方法，其特
征在于：所述声纹特征信号在传输过程中，进行了静音抑制处理。
7.根据权利要求1-6任一项所述的基于城市电缆被外力破坏的识别预警系统的预警方
法，其特征在于：所述预警模块设置有无线通信子模块，可以通过无线网络直接向管理人员
的移动设备发出警报信息。
8.根据权利要求7所述的基于城市电缆被外力破坏的识别预警系统的预警方法，其特
征在于：所述数据库中可以储存多种类型的声纹模型。
9.根据权利要求8所述的基于城市电缆被外力破坏的识别预警系统的预警方法，其特
征在于：所述预存的声纹模型包括挖掘机声纹模型、切割机声纹模型、机械破碎锤声纹模
型、手持电搞声纹模型中的一种或多种。
10.根据权利要求7所述的基于城市电缆被外力破坏的识别预警系统的预警方法，其特
征在于：所述预警系统还包括设备管理模块，所述设备管理模块设置在云服务器上，可以增
加和删减系统中的数据采集模块和预警模块中的设备授权，也可以查看现有设备信息；增
加授权以后该设备可在本系统中正常传输数据和使用，删减授权以后该设备不能在本系统
中使用。

2

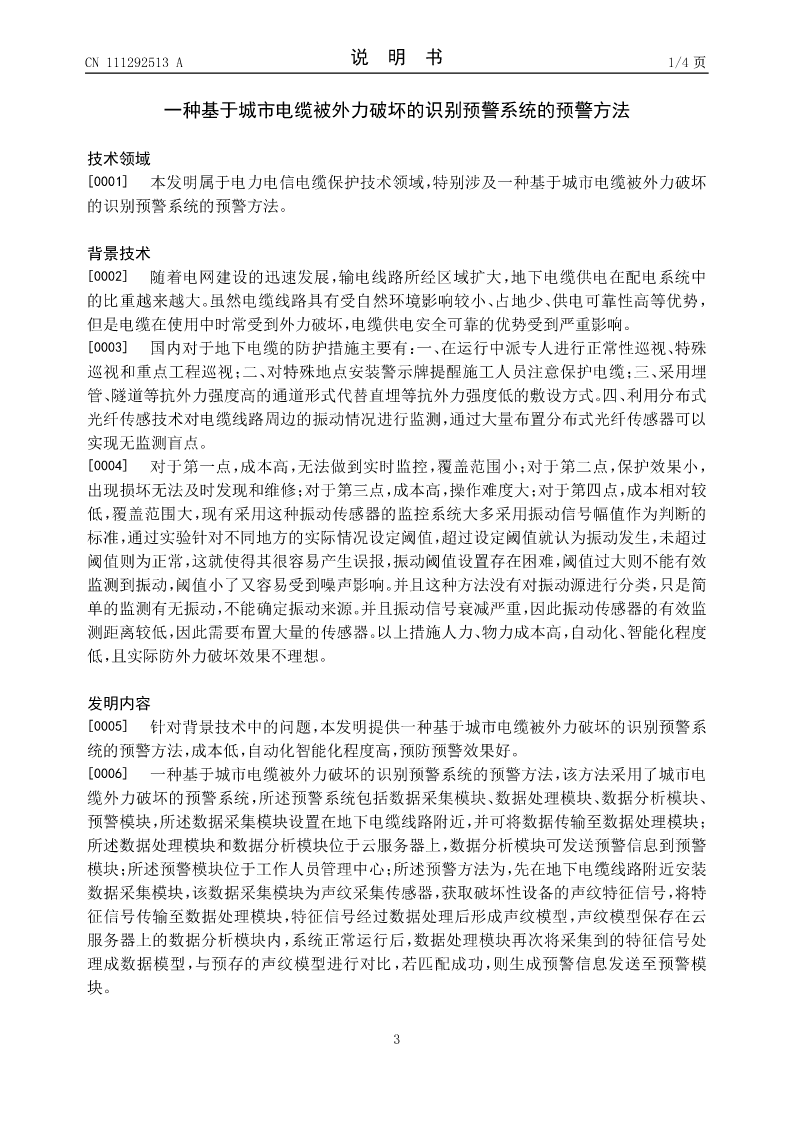

CN111292513A说明书1/4页

一种基于城市电缆被外力破坏的识别预警系统的预警方法

技术领域
[0001]本发明属于电力电信电缆保护技术领域，特别涉及一种基于城市电缆被外力破坏
的识别预警系统的预警方法。

背景技术
[0002]随着电网建设的迅速发展，输电线路所经区域扩大，地下电缆供电在配电系统中
的比重越来越大。虽然电缆线路具有受
