2020102026016 一种电池极片水分含量的检测方法.pdf

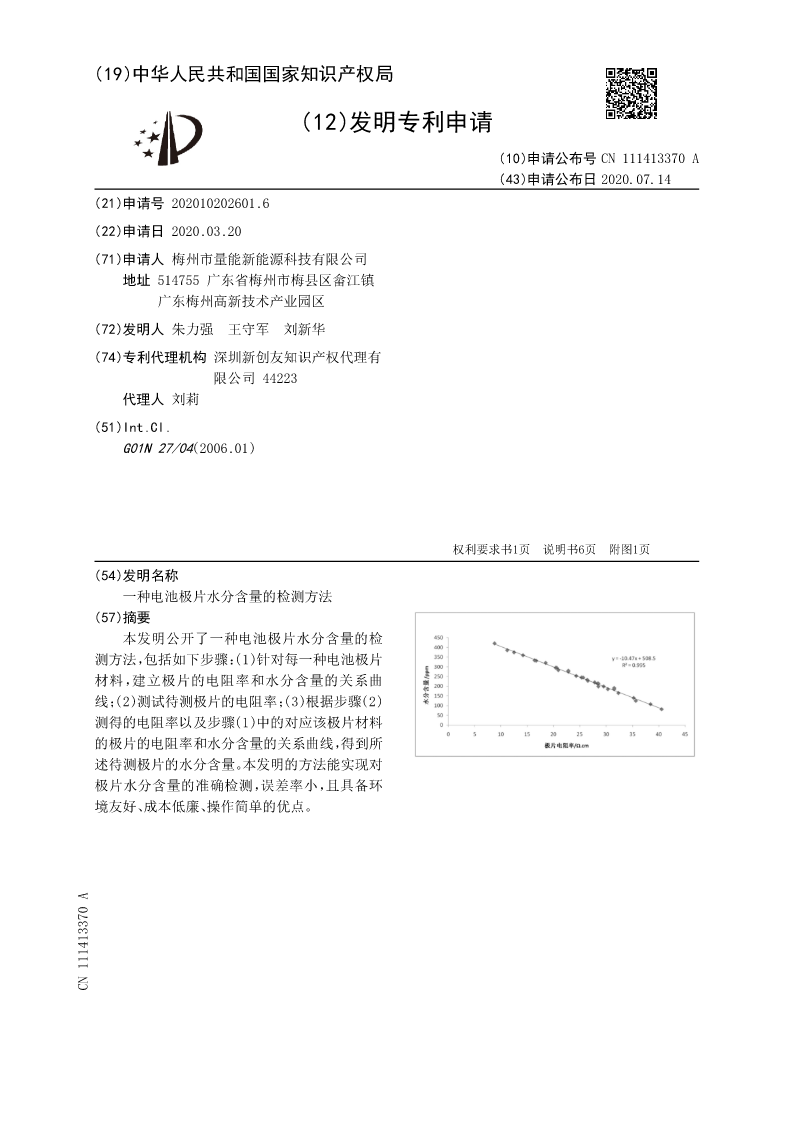

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN111413370A
(43)申请公布日2020.07.14
(21)申请号202010202601.6
(22)申请日2020.03.20
(71)申请人梅州市量能新能源科技有限公司
地址514755广东省梅州市梅县区畲江镇
广东梅州高新技术产业园区
(72)发明人朱力强王守军刘新华
(74)专利代理机构深圳新创友知识产权代理有
限公司44223
代理人刘莉
(51)Int.Cl.
G01N27/04(2006.01)

权利要求书1页说明书6页附图1页
(54)发明名称
一种电池极片水分含量的检测方法
(57)摘要
本发明公开了一种电池极片水分含量的检
测方法，包括如下步骤：(1)针对每一种电池极片
材料，建立极片的电阻率和水分含量的关系曲
线；(2)测试待测极片的电阻率；(3)根据步骤(2)
测得的电阻率以及步骤(1)中的对应该极片材料
的极片的电阻率和水分含量的关系曲线，得到所
述待测极片的水分含量。本发明的方法能实现对
极片水分含量的准确检测，误差率小，且具备环
境友好、成本低廉、操作简单的优点。
CN111413370A
CN111413370A权利要求书1/1页

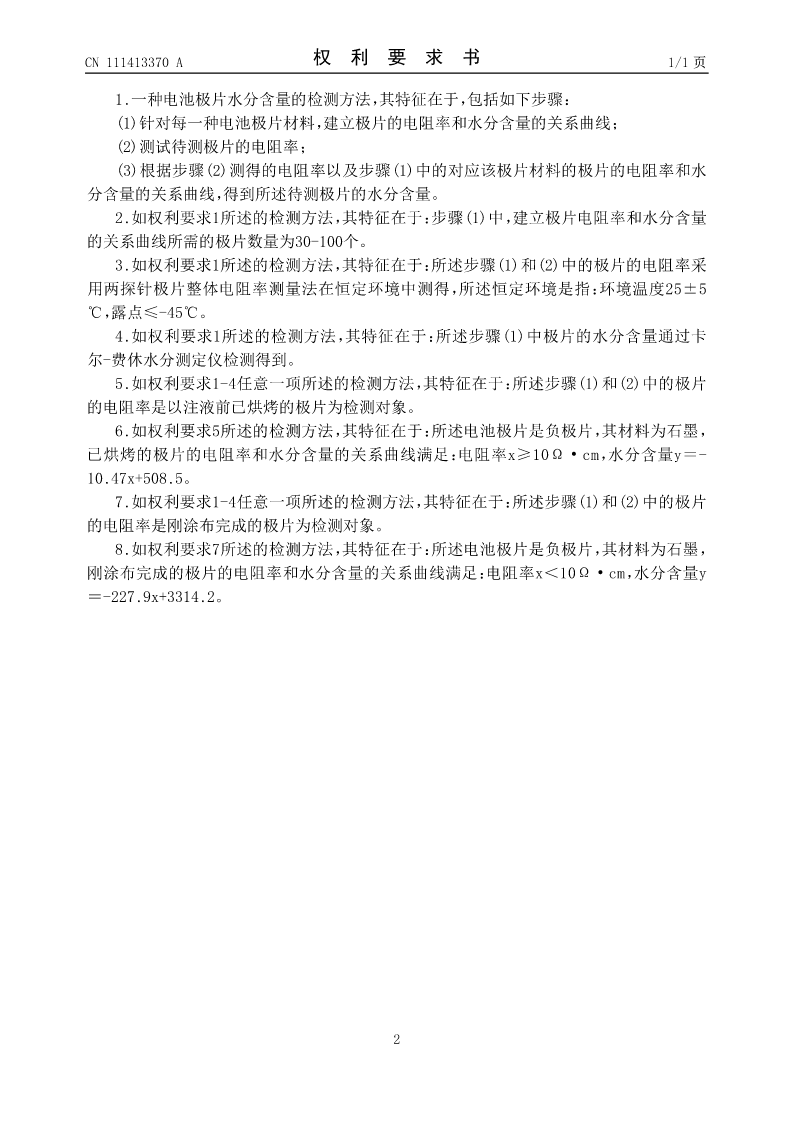

1.一种电池极片水分含量的检测方法，其特征在于，包括如下步骤：
(1)针对每一种电池极片材料，建立极片的电阻率和水分含量的关系曲线；
(2)测试待测极片的电阻率；
(3)根据步骤(2)测得的电阻率以及步骤(1)中的对应该极片材料的极片的电阻率和水
分含量的关系曲线，得到所述待测极片的水分含量。
2.如权利要求1所述的检测方法，其特征在于：步骤(1)中，建立极片电阻率和水分含量
的关系曲线所需的极片数量为30-100个。
3.如权利要求1所述的检测方法，其特征在于：所述步骤(1)和(2)中的极片的电阻率采
用两探针极片整体电阻率测量法在恒定环境中测得，所述恒定环境是指：环境温度25±5
℃，露点≤-45℃。
4.如权利要求1所述的检测方法，其特征在于：所述步骤(1)中极片的水分含量通过卡
尔-费休水分测定仪检测得到。
5.如权利要求1-4任意一项所述的检测方法，其特征在于：所述步骤(1)和(2)中的极片
的电阻率是以注液前已烘烤的极片为检测对象。
6.如权利要求5所述的检测方法，其特征在于：所述电池极片是负极片，其材料为石墨，
已烘烤的极片的电阻率和水分含量的关系曲线满足：电阻率x≥10Ω·cm，水分含量y＝-
10.47x+508.5。
7.如权利要求1-4任意一项所述的检测方法，其特征在于：所述步骤(1)和(2)中的极片
的电阻率是刚涂布完成的极片为检测对象。
8.如权利要求7所述的检测方法，其特征在于：所述电池极片是负极片，其材料为石墨，
刚涂布完成的极片的电阻率和水分含量的关系曲线满足：电阻率x＜10Ω·cm，水分含量y
＝-227.9x+3314.2。

2
CN111413370A说明书1/6页

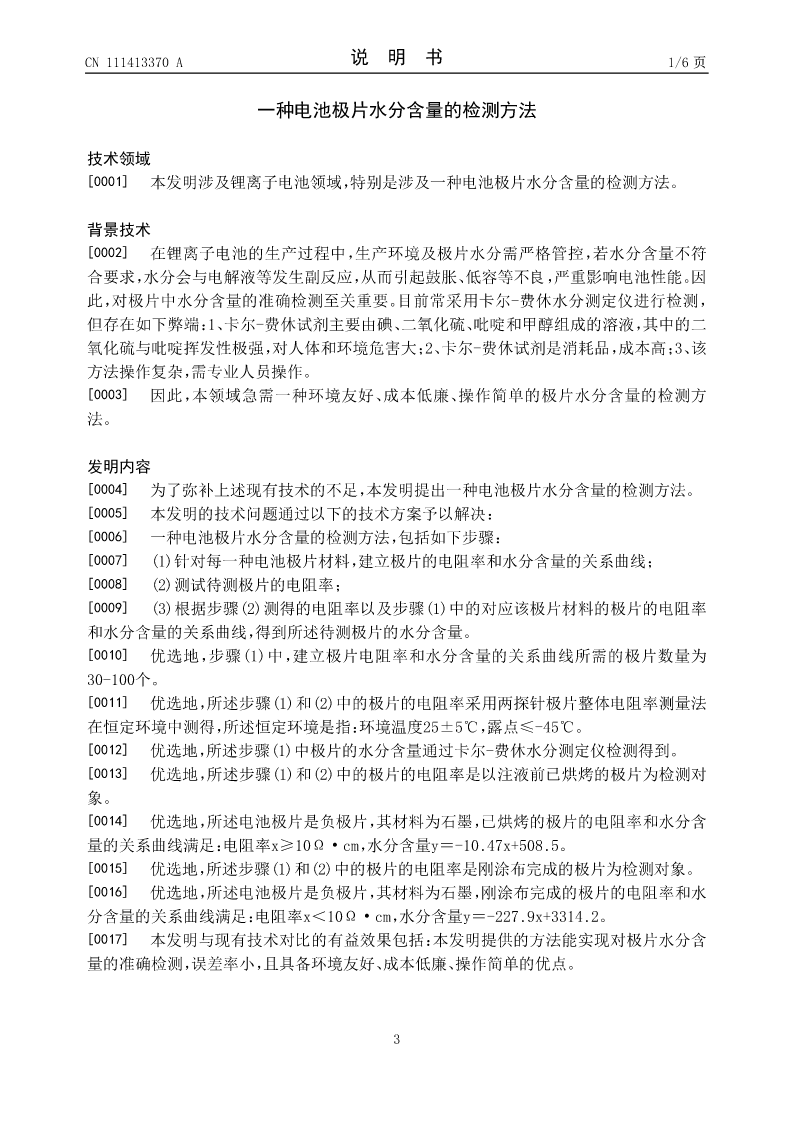

一种电池极片水分含量的检测方法

技术领域
[0001]本发明涉及锂离子电池领域，特别是涉及一种电池极片水分含量的检测方法。

背景技术
[0002]在锂离子电池的生产过程中，生产环境及极片水分需严格管控，若水分含量不符
合要求，水分会与电解液等发生副反应，从而引起鼓胀、低容等不良，严重影响电池性能。因
此，对极片中水分含量的准确检测至关重要。目前常采用卡尔-费休水分测定仪进行检测，
但存在如下弊端：1、卡尔-费休试剂主要由碘、二氧化硫、吡啶和甲醇组成的溶液，其中的二
氧化硫与吡啶挥发性极强，对人体和环境危害大；2、卡尔-费休试剂是消耗品，成本高；3、该
方法操作复杂，需专业人员操作。
[0003]因此，本领域急需一种环境友好、成本低廉、操作简单的极片水分含量的检测方
法。

发明内容
[0004]为了弥补上述现有技术的不足，本发明提出一种电池极片水分含量的检测方法。
[0005]本发明的技术问题通过以下的技术方案予以解决：
[0006]一种电池极片水分含量的检测方法，包括如下步骤：
[0007](1)针对每一种电池极片材料，建立极片的电阻率和水分含量的关系曲线；
[0008](2)测试待测极片的电阻率；
[0009](3)根据步骤(2)测得的电阻率以及步骤(1)中的对应该极片材料的极片的电阻率
和水分含量的关系曲线，得到所述待测极片的水分含量。
[0010]优选地，步骤(1)中，建立极片电阻率和水分含量的关系曲线所需的极片数量为
30-100个。
[0011]优选地，所述步骤(1)和(2)中的极片的电阻率采用两探针极片整体电阻率测量法
在恒定环境中测得，所述恒定环境是指：环境温度25±5℃，露点≤-45℃。

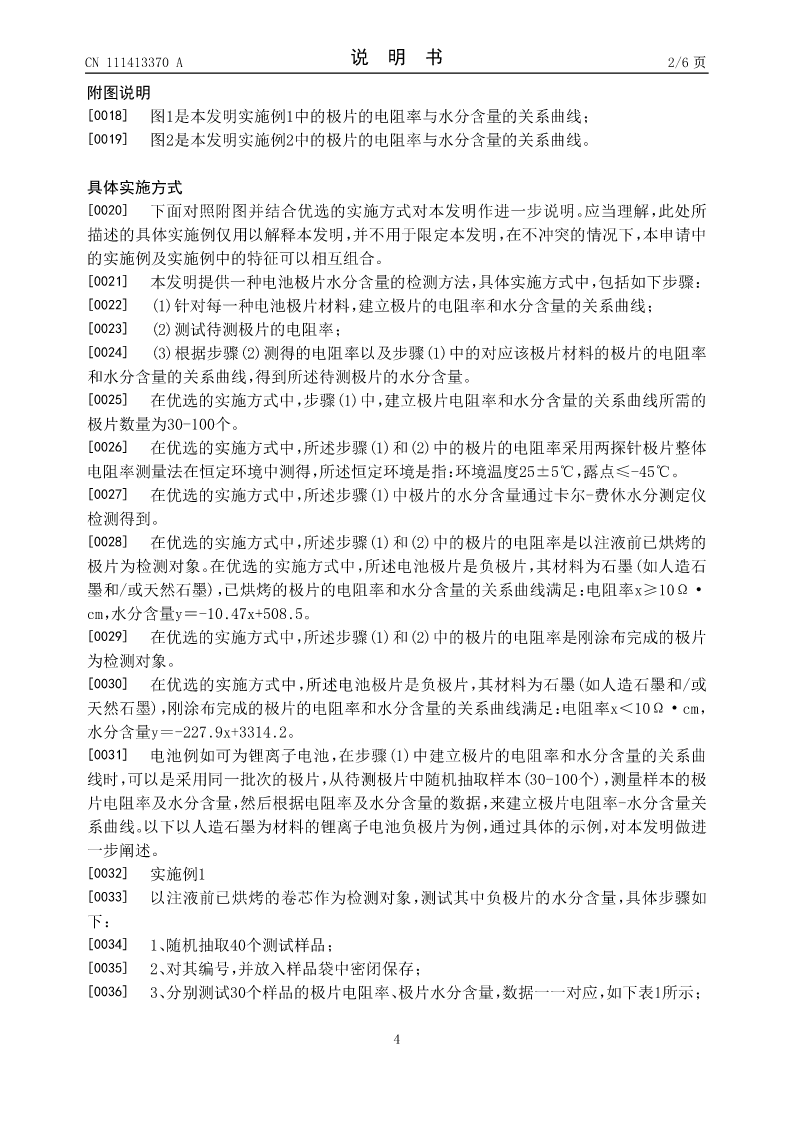

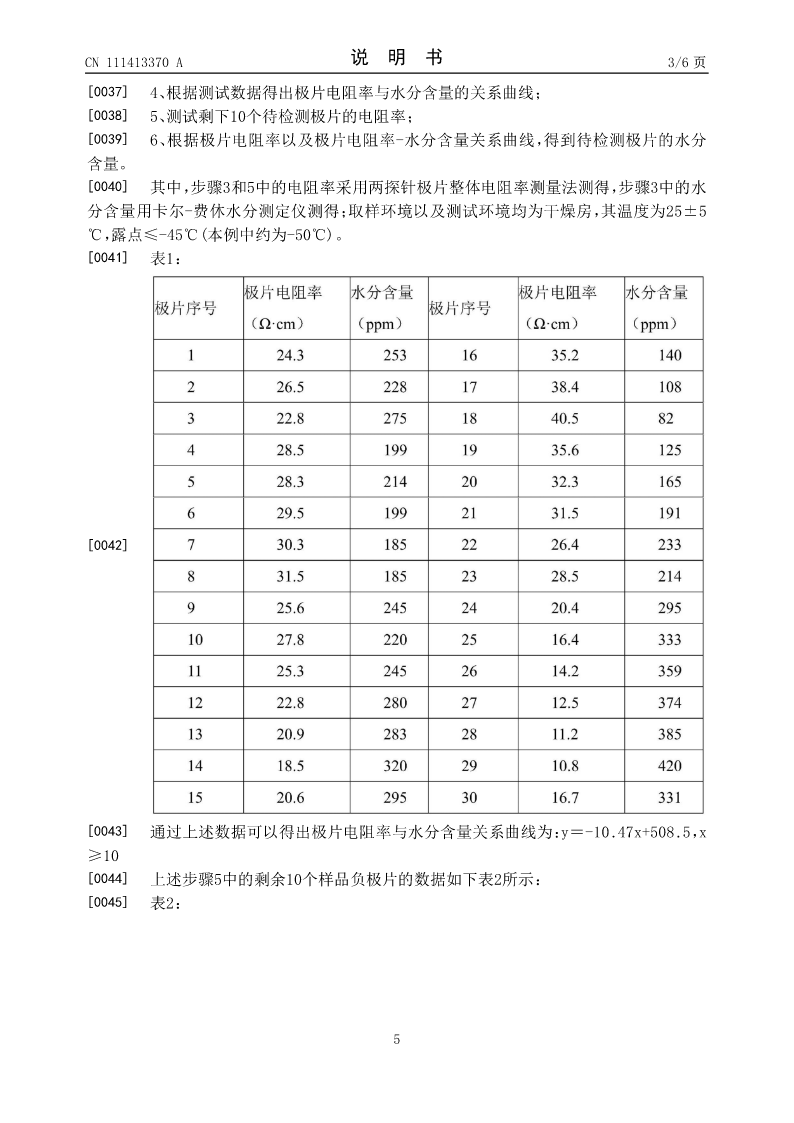

[0012]优选地，所述步骤(1)中极片的
