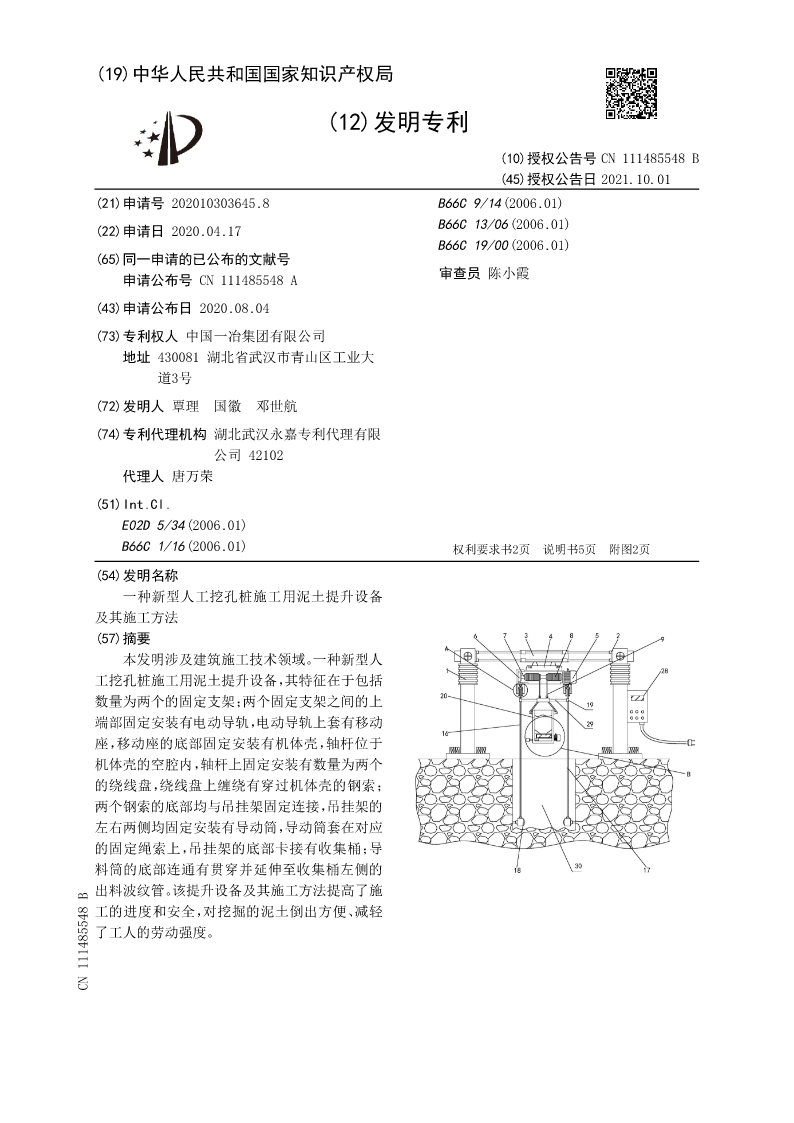

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN111485548B
(45)授权公告日2021.10.01
(21)申请号202010303645.8B66C9/14(2006.01)
(22)申请日2020.04.17B66C13/06(2006.01)
B66C19/00(2006.01)
(65)同一申请的已公布的文献号
申请公布号CN111485548A审查员陈小霞

(43)申请公布日2020.08.04
(73)专利权人中国一冶集团有限公司
地址430081湖北省武汉市青山区工业大
道3号
(72)发明人覃理国徽邓世航
(74)专利代理机构湖北武汉永嘉专利代理有限
公司42102
代理人唐万荣
(51)Int.Cl.
E02D5/34(2006.01)
B66C1/16(2006.01)权利要求书2页说明书5页附图2页
(54)发明名称

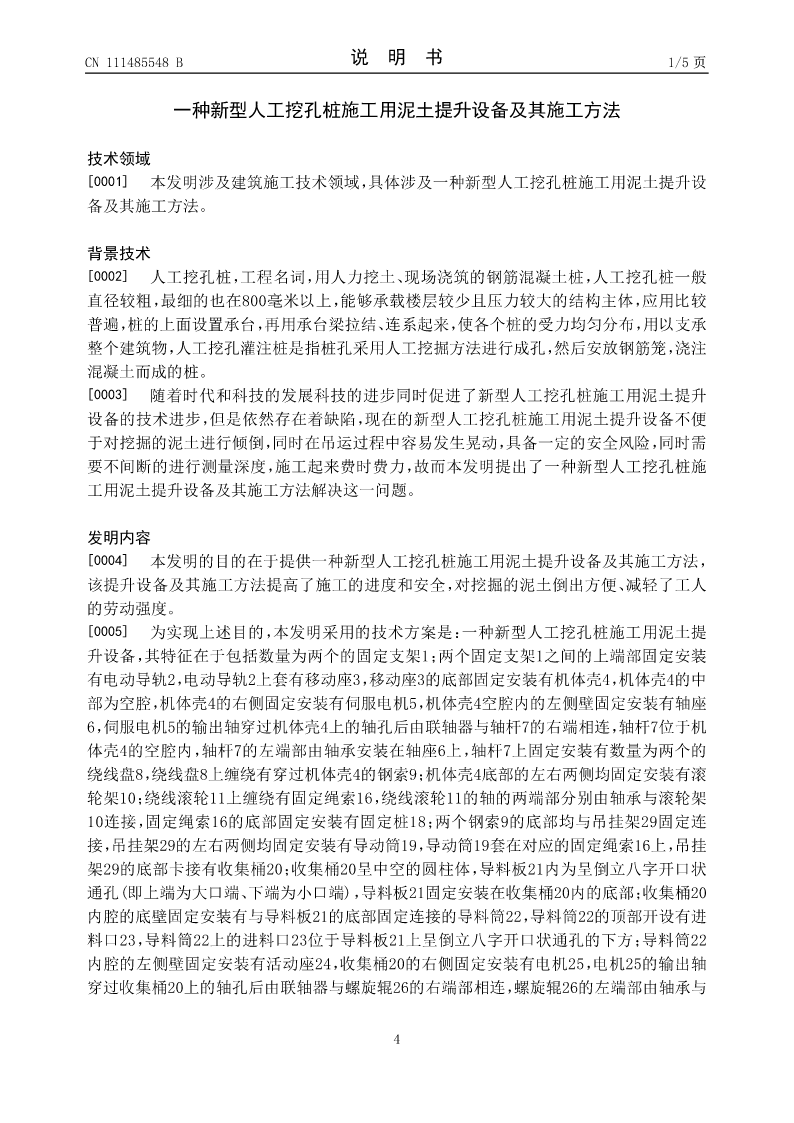

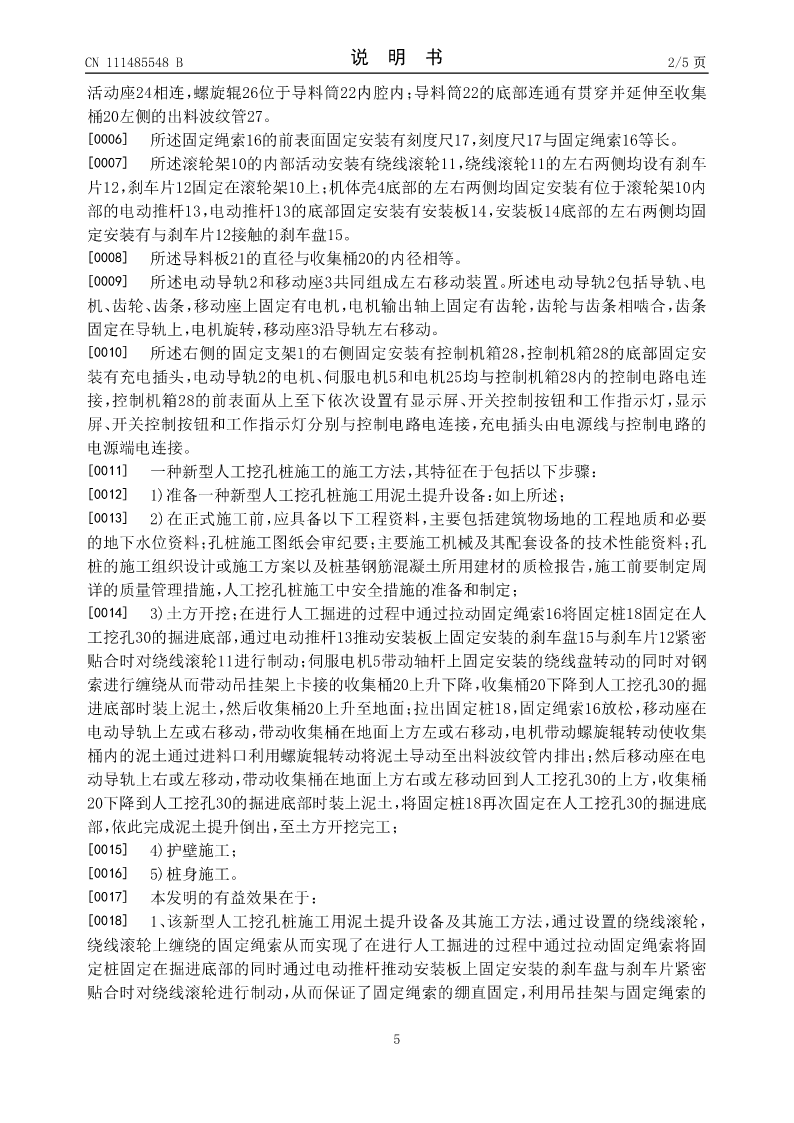

一种新型人工挖孔桩施工用泥土提升设备
及其施工方法
(57)摘要
本发明涉及建筑施工技术领域。一种新型人
工挖孔桩施工用泥土提升设备，其特征在于包括
数量为两个的固定支架；两个固定支架之间的上
端部固定安装有电动导轨，电动导轨上套有移动
座，移动座的底部固定安装有机体壳，轴杆位于
机体壳的空腔内，轴杆上固定安装有数量为两个
的绕线盘，绕线盘上缠绕有穿过机体壳的钢索；
两个钢索的底部均与吊挂架固定连接，吊挂架的
左右两侧均固定安装有导动筒，导动筒套在对应
的固定绳索上，吊挂架的底部卡接有收集桶；导
料筒的底部连通有贯穿并延伸至收集桶左侧的
出料波纹管。该提升设备及其施工方法提高了施
工的进度和安全，对挖掘的泥土倒出方便、减轻
了工人的劳动强度。
CN111485548B

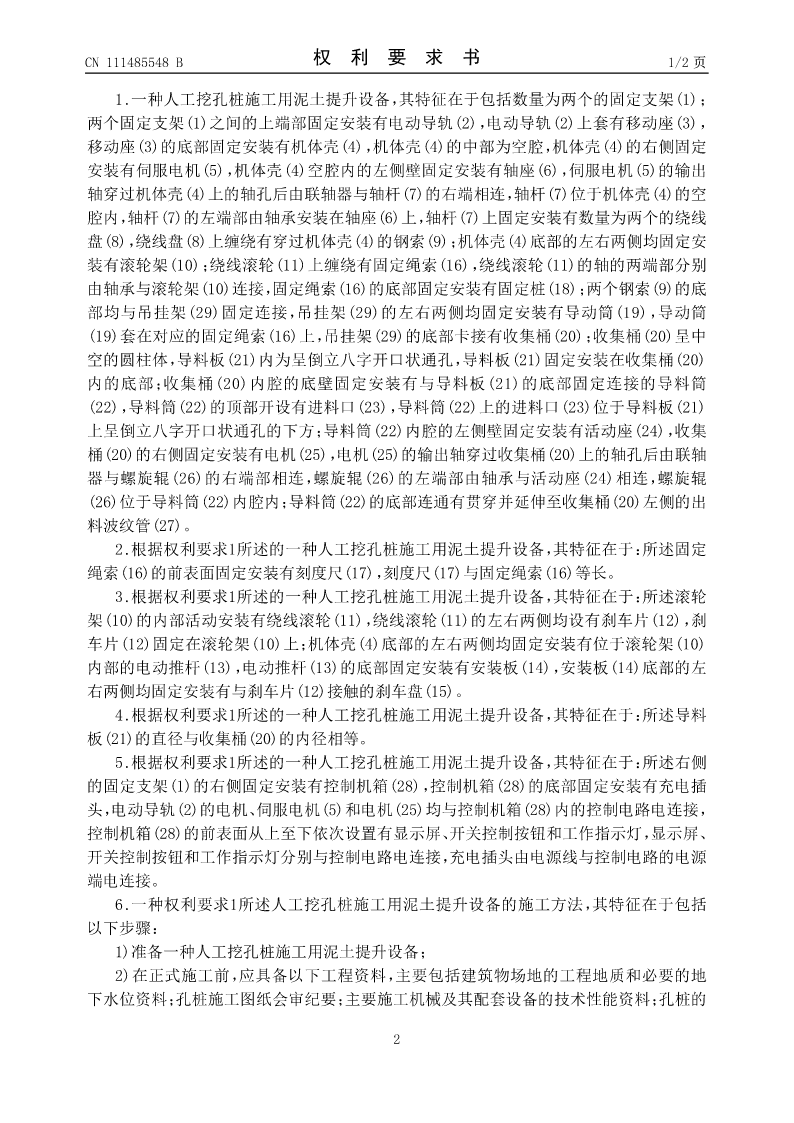

CN111485548B权利要求书1/2页

1.一种人工挖孔桩施工用泥土提升设备，其特征在于包括数量为两个的固定支架(1)；
两个固定支架(1)之间的上端部固定安装有电动导轨(2)，电动导轨(2)上套有移动座(3)，
移动座(3)的底部固定安装有机体壳(4)，机体壳(4)的中部为空腔，机体壳(4)的右侧固定
安装有伺服电机(5)，机体壳(4)空腔内的左侧壁固定安装有轴座(6)，伺服电机(5)的输出
轴穿过机体壳(4)上的轴孔后由联轴器与轴杆(7)的右端相连，轴杆(7)位于机体壳(4)的空
腔内，轴杆(7)的左端部由轴承安装在轴座(6)上，轴杆(7)上固定安装有数量为两个的绕线
盘(8)，绕线盘(8)上缠绕有穿过机体壳(4)的钢索(9)；机体壳(4)底部的左右两侧均固定安
装有滚轮架(10)；绕线滚轮(11)上缠绕有固定绳索(16)，绕线滚轮(11)的轴的两端部分别
由轴承与滚轮架(10)连接，固定绳索(16)的底部固定安装有固定桩(18)；两个钢索(9)的底
部均与吊挂架(29)固定连接，吊挂架(29)的左右两侧均固定安装有导动筒(19)，导动筒
(19)套在对应的固定绳索(16)上，吊挂架(29)的底部卡接有收集桶(20)；收集桶(20)呈中
空的圆柱体，导料板(21)内为呈倒立八字开口状通孔，导料板(21)固定安装在收集桶(20)
内的底部；收集桶(20)内腔的底壁固定安装有与导料板(21)的底部固定连接的导料筒
(22)，导料筒(22)的顶部开设有进料口(23)，导料筒(22)上的进料口(23)位于导料板(21)
上呈倒立八字开口状通孔的下方；导料筒(22)内腔的左侧壁固定安装有活动座(24)，收集
桶(20)的右侧固定安装有电机(25)，电机(25)的输出轴穿过收集桶(20)上的轴孔后由联轴
器与螺旋辊(26)的右端部相连，螺旋辊(26)的左端部由轴承与活动座(24)相连，螺旋辊
(26)位于导料筒(22)内腔内；导料筒(22)的底部连通有贯穿并延伸至收集桶(20)左侧的出
料波纹管(27)。
2.根据权利要求1所述的一种人工挖孔桩施工用泥土提升设备，其特征在于：所述固定
绳索(16)的前表面固定安装有刻度尺(17)，刻度尺(17)与固定绳索(16)等长。
3.根据权利要求1所述的一种人工挖孔桩施工用泥土提升设备，其特征在于：所述滚轮
架(10)的内部活动安装有绕线滚轮(11)，绕线滚轮(11)的左右两侧均设有刹车片(12)，刹
车片(12)固定在滚轮架(10)上；机体壳(4)底部的左右两侧均固定安装有位于滚轮架(10)
内部的电动推杆(13)，电动推杆(13)的底部固定安装有安装板(14)，安装板(14)底部的左
右两侧均固定安装有与刹车片(12)接触的刹车盘(15)。
4.根据权利要求1所述的一种人工挖孔桩施工用泥土提升设备，其特征在于：所述导料
板(21)的直径与收集桶(20)的内径相等。

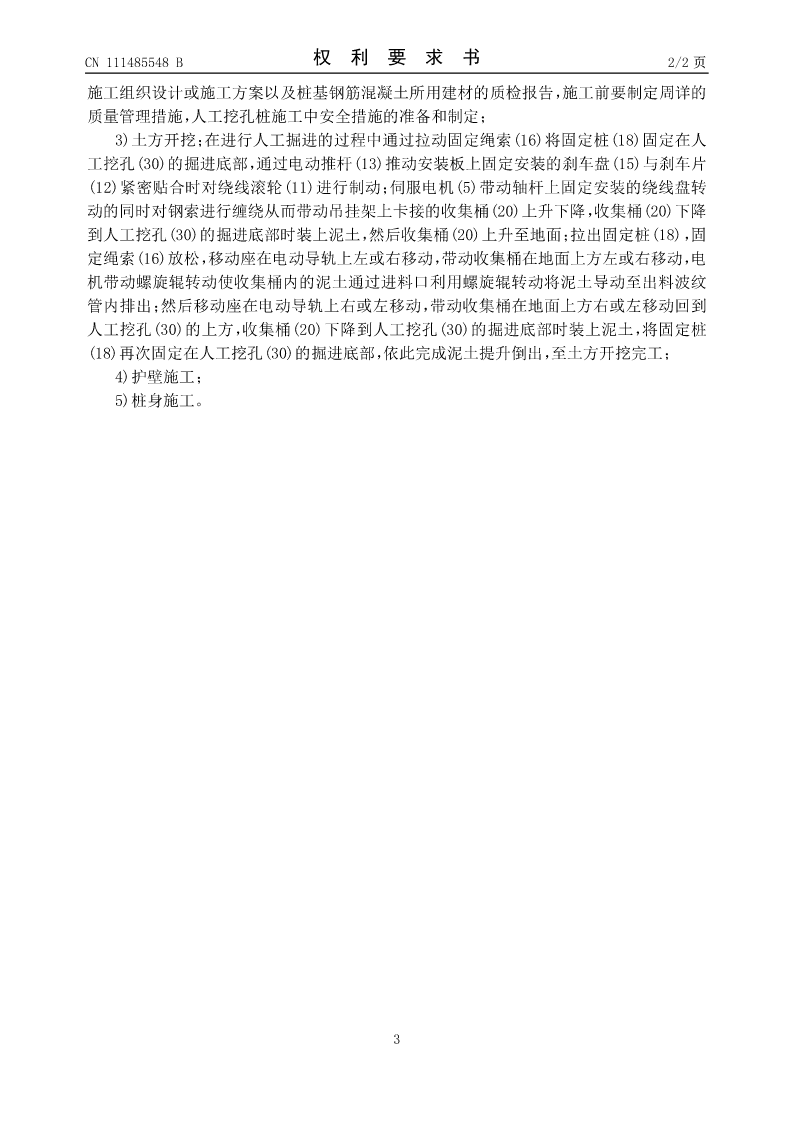

5.根据权利要求1所述的一种人工挖孔桩施工用泥土提升设备，其特征在于：所述
