2020103895288一种用于血液制品的吸附罐.pdf

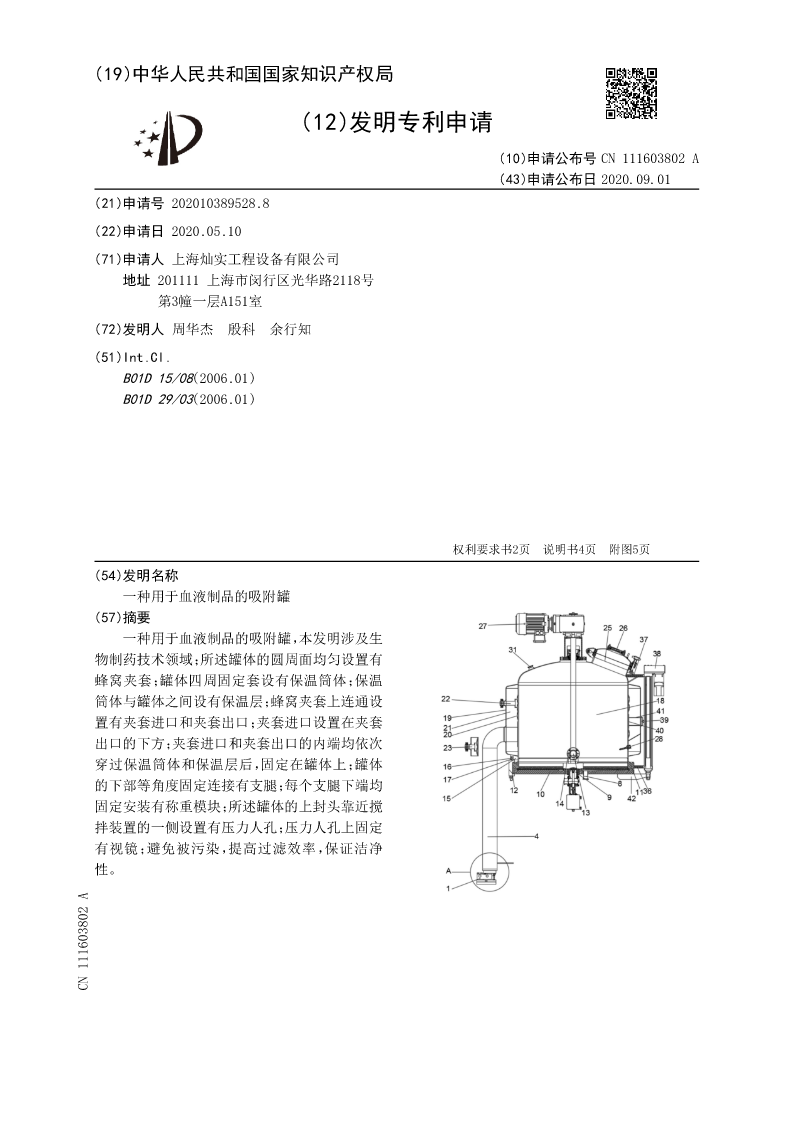

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN111603802A
(43)申请公布日2020.09.01
(21)申请号202010389528.8
(22)申请日2020.05.10
(71)申请人上海灿实工程设备有限公司
地址201111上海市闵行区光华路2118号
第3幢一层A151室
(72)发明人周华杰殷科余行知
(51)Int.Cl.
B01D15/08(2006.01)
B01D29/03(2006.01)

权利要求书2页说明书4页附图5页
(54)发明名称
一种用于血液制品的吸附罐
(57)摘要
一种用于血液制品的吸附罐，本发明涉及生
物制药技术领域；所述罐体的圆周面均匀设置有
蜂窝夹套；罐体四周固定套设有保温筒体；保温
筒体与罐体之间设有保温层；蜂窝夹套上连通设
置有夹套进口和夹套出口；夹套进口设置在夹套
出口的下方；夹套进口和夹套出口的内端均依次
穿过保温筒体和保温层后，固定在罐体上；罐体
的下部等角度固定连接有支腿；每个支腿下端均
固定安装有称重模块；所述罐体的上封头靠近搅
拌装置的一侧设置有压力人孔；压力人孔上固定
有视镜；避免被污染，提高过滤效率，保证洁净
性。
CN111603802A

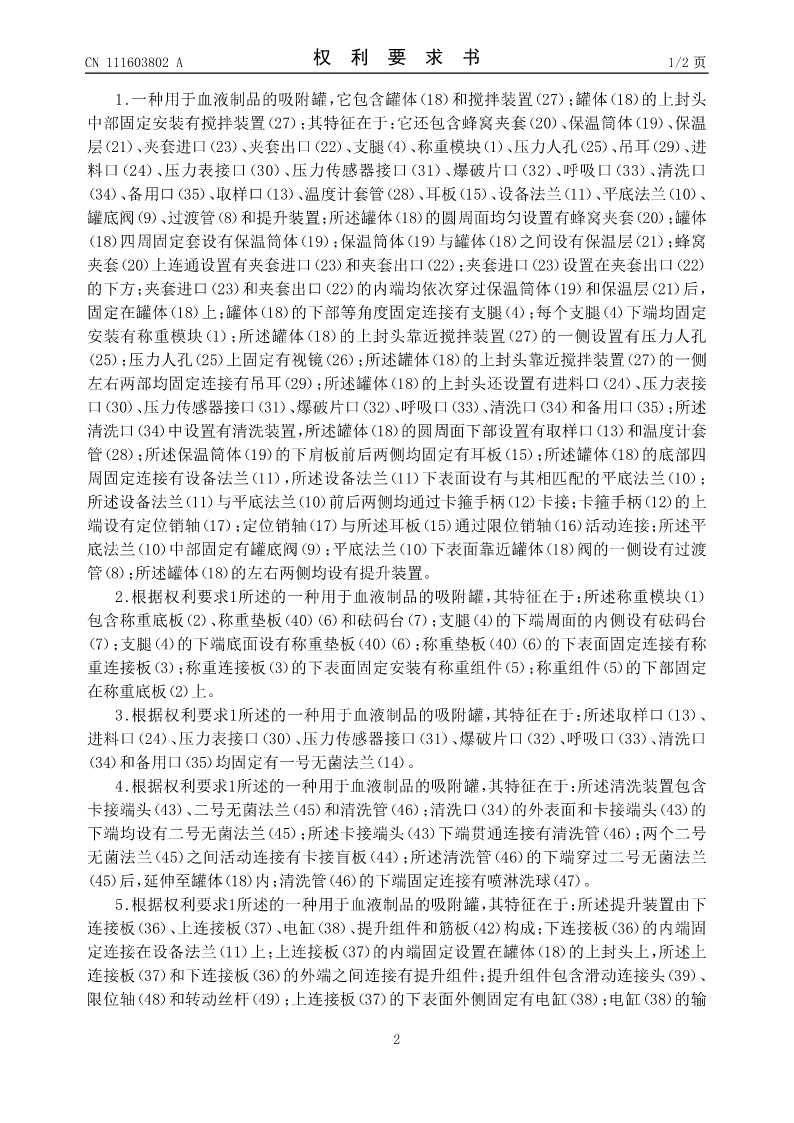

CN111603802A权利要求书1/2页

1.一种用于血液制品的吸附罐，它包含罐体（18）和搅拌装置（27）；罐体（18）的上封头
中部固定安装有搅拌装置（27）；其特征在于：它还包含蜂窝夹套（20）、保温筒体（19）、保温
层（21）、夹套进口（23）、夹套出口（22）、支腿（4）、称重模块（1）、压力人孔（25）、吊耳（29）、进
料口（24）、压力表接口（30）、压力传感器接口（31）、爆破片口（32）、呼吸口（33）、清洗口
（34）、备用口（35）、取样口（13）、温度计套管（28）、耳板（15）、设备法兰（11）、平底法兰（10）、
罐底阀（9）、过渡管（8）和提升装置；所述罐体（18）的圆周面均匀设置有蜂窝夹套（20）；罐体
（18）四周固定套设有保温筒体（19）；保温筒体（19）与罐体（18）之间设有保温层（21）；蜂窝
夹套（20）上连通设置有夹套进口（23）和夹套出口（22）；夹套进口（23）设置在夹套出口（22）
的下方；夹套进口（23）和夹套出口（22）的内端均依次穿过保温筒体（19）和保温层（21）后，
固定在罐体（18）上；罐体（18）的下部等角度固定连接有支腿（4）；每个支腿（4）下端均固定
安装有称重模块（1）；所述罐体（18）的上封头靠近搅拌装置（27）的一侧设置有压力人孔
（25）压力人孔（25）上固定有视镜（26）；所述罐体（18）的上封头靠近搅拌装置（27）的一侧
左右两部均固定连接有吊耳（29）；所述罐体（18）的上封头还设置有进料口（24）、压力表接
口（30）、压力传感器接口（31）、爆破片口（32）、呼吸口（33）、清洗口（34）和备用口（35）；所述
清洗口（34）中设置有清洗装置，所述罐体（18）的圆周面下部设置有取样口（13）和温度计套
管（28）；所述保温筒体（19）的下肩板前后两侧均固定有耳板（15）；所述罐体（18）的底部四
周固定连接有设备法兰（11），所述设备法兰（11）下表面设有与其相匹配的平底法兰（10）；
所述设备法兰（11）与平底法兰（10）前后两侧均通过卡箍手柄（12）卡接；卡箍手柄（12）的上
端设有定位销轴（17）；定位销轴（17）与所述耳板（15）通过限位销轴（16）活动连接；所述平
底法兰（10）中部固定有罐底阀（9）；平底法兰（10）下表面靠近罐体（18）阀的一侧设有过渡
管（8）；所述罐体（18）的左右两侧均设有提升装置。
2.根据权利要求1所述的一种用于血液制品的吸附罐，其特征在于：所述称重模块（1）
包含称重底板（2）、称重垫板（40）（6）和砝码台（7）；支腿（4）的下端周面的内侧设有砝码台
（7）；支腿（4）的下端底面设有称重垫板（40）（6）；称重垫板（40）（6）的下表面固定连接有称
重连接板（3）；称重连接板（3）的下表面固定安装有称重组件（5）；称重组件（5）的下部固定
在称重底板（2）上。
3.根据权利要求1所述的一种用于血液制品的吸附罐，其特征在于：所述取样口（13）、
进料口（24）、压力表接口（30）、压力传感器接口（31）、爆破片口（32）、呼吸口（33）、清洗口
（34）和备用口（35）均固定有一号无菌法兰（14）。
4.根据权利要求1所述的一种用于血液制品的吸附罐，其特征在于：所述清洗装置包含
卡接端头（43）、二号无菌法兰（45）和清洗管（46）；清洗口（34）的外表面和卡接端头（43）的
下端均设有二号无菌法兰（45）；所述卡接端头（43）下端
