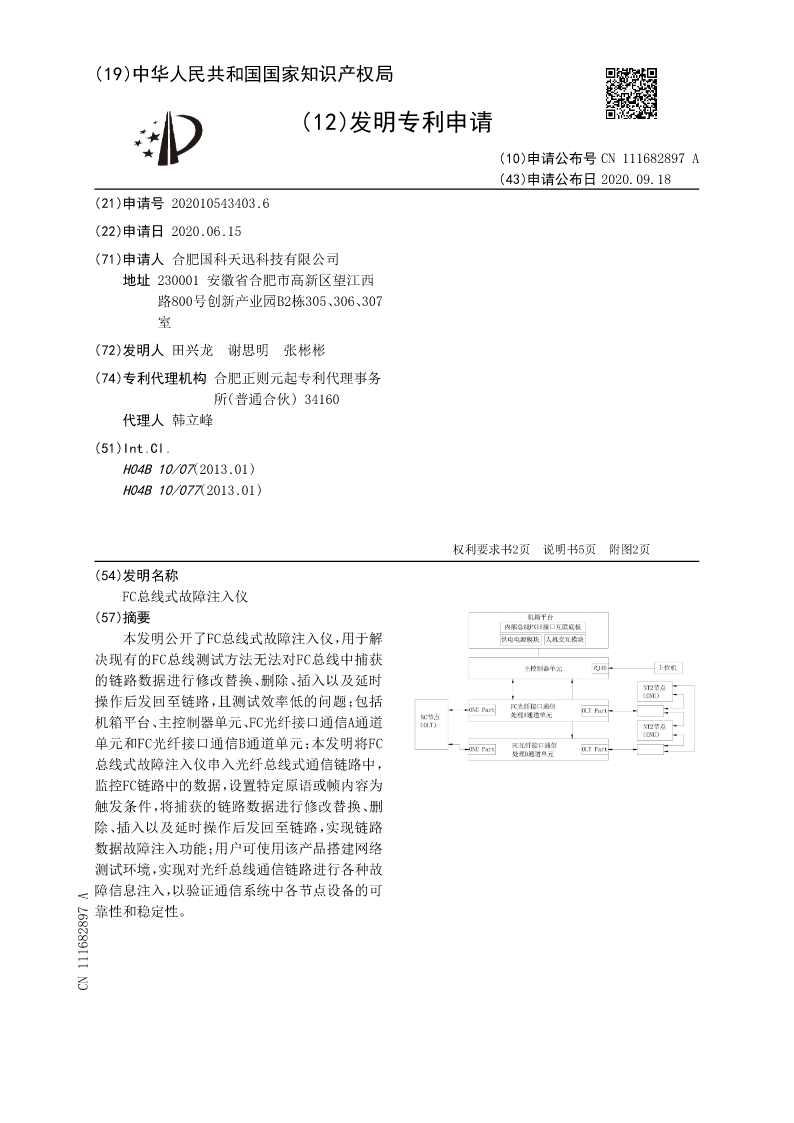

(19)中华人民共和国国家知识产权局

(12)发明专利申请

(10)申请公布号CN111682897A
(43)申请公布日2020.09.18
(21)申请号202010543403.6
(22)申请日2020.06.15
(71)申请人合肥国科天迅科技有限公司
地址230001安徽省合肥市高新区望江西
路800号创新产业园B2栋305、306、307
室
(72)发明人田兴龙谢思明张彬彬
(74)专利代理机构合肥正则元起专利代理事务
所(普通合伙)34160
代理人韩立峰
(51)Int.Cl.
H04B10/07(2013.01)
H04B10/077(2013.01)

权利要求书2页说明书5页附图2页
(54)发明名称
FC总线式故障注入仪
(57)摘要

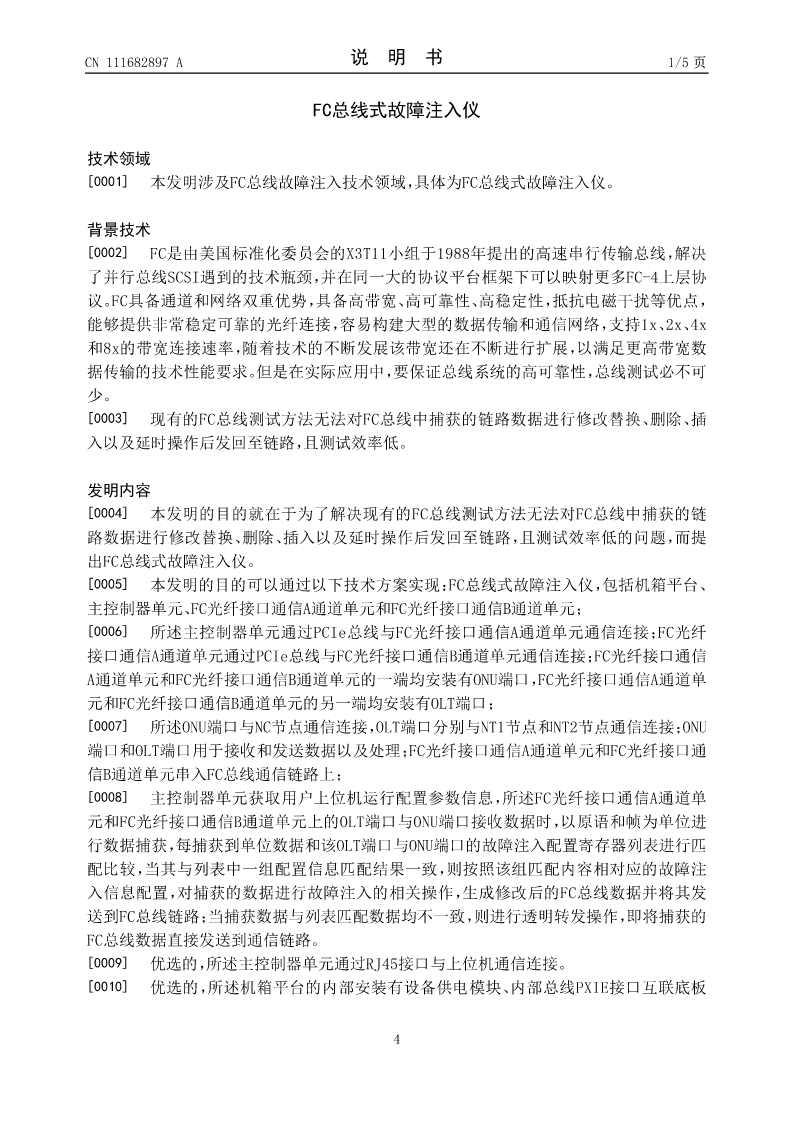

本发明公开了FC总线式故障注入仪，用于解
决现有的FC总线测试方法无法对FC总线中捕获
的链路数据进行修改替换、删除、插入以及延时
操作后发回至链路，且测试效率低的问题；包括
机箱平台、主控制器单元、FC光纤接口通信A通道
单元和FC光纤接口通信B通道单元；本发明将FC
总线式故障注入仪串入光纤总线式通信链路中，
监控FC链路中的数据，设置特定原语或帧内容为
触发条件，将捕获的链路数据进行修改替换、删
除、插入以及延时操作后发回至链路，实现链路
数据故障注入功能；用户可使用该产品搭建网络
测试环境，实现对光纤总线通信链路进行各种故
障信息注入，以验证通信系统中各节点设备的可
靠性和稳定性。
CN111682897A

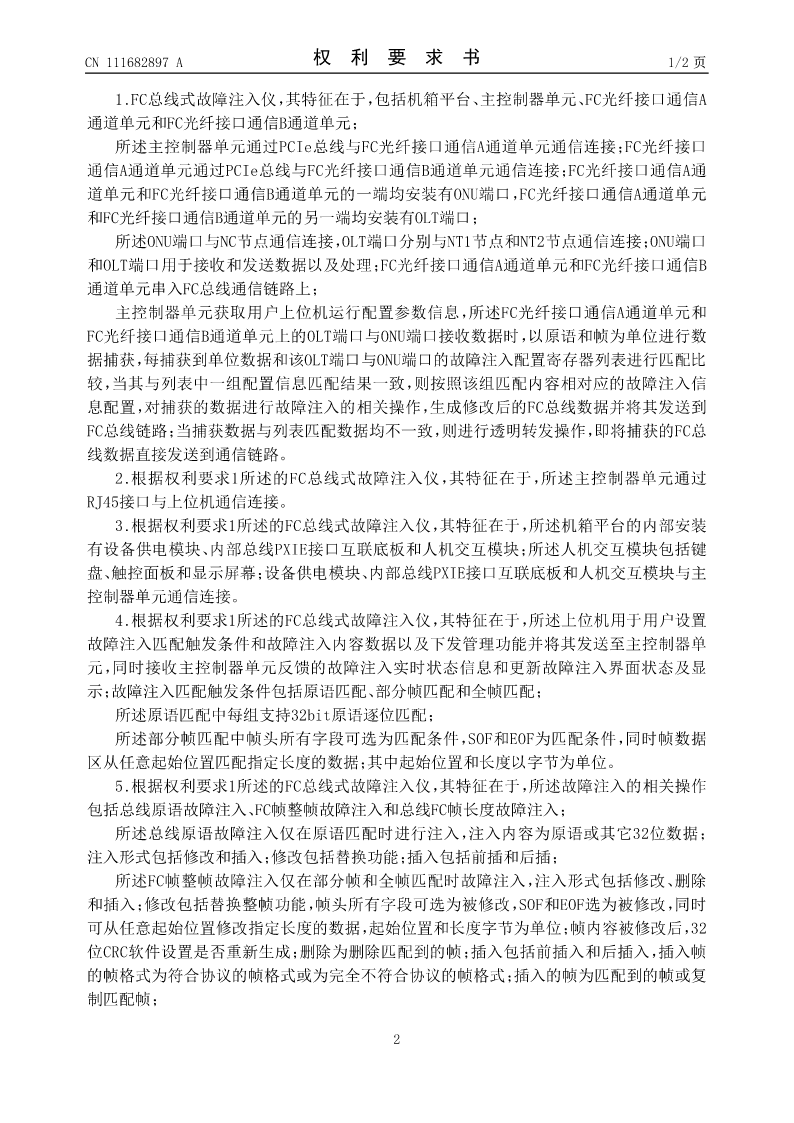

CN111682897A权利要求书1/2页

1.FC总线式故障注入仪，其特征在于，包括机箱平台、主控制器单元、FC光纤接口通信A
通道单元和FC光纤接口通信B通道单元；
所述主控制器单元通过PCIe总线与FC光纤接口通信A通道单元通信连接；FC光纤接口
通信A通道单元通过PCIe总线与FC光纤接口通信B通道单元通信连接；FC光纤接口通信A通
道单元和FC光纤接口通信B通道单元的一端均安装有ONU端口，FC光纤接口通信A通道单元
和FC光纤接口通信B通道单元的另一端均安装有OLT端口；
所述ONU端口与NC节点通信连接，OLT端口分别与NT1节点和NT2节点通信连接；ONU端口
和OLT端口用于接收和发送数据以及处理；FC光纤接口通信A通道单元和FC光纤接口通信B
通道单元串入FC总线通信链路上；
主控制器单元获取用户上位机运行配置参数信息，所述FC光纤接口通信A通道单元和
FC光纤接口通信B通道单元上的OLT端口与ONU端口接收数据时，以原语和帧为单位进行数
据捕获，每捕获到单位数据和该OLT端口与ONU端口的故障注入配置寄存器列表进行匹配比
较，当其与列表中一组配置信息匹配结果一致，则按照该组匹配内容相对应的故障注入信
息配置，对捕获的数据进行故障注入的相关操作，生成修改后的FC总线数据并将其发送到
FC总线链路；当捕获数据与列表匹配数据均不一致，则进行透明转发操作，即将捕获的FC总
线数据直接发送到通信链路。
2.根据权利要求1所述的FC总线式故障注入仪，其特征在于，所述主控制器单元通过
RJ45接口与上位机通信连接。

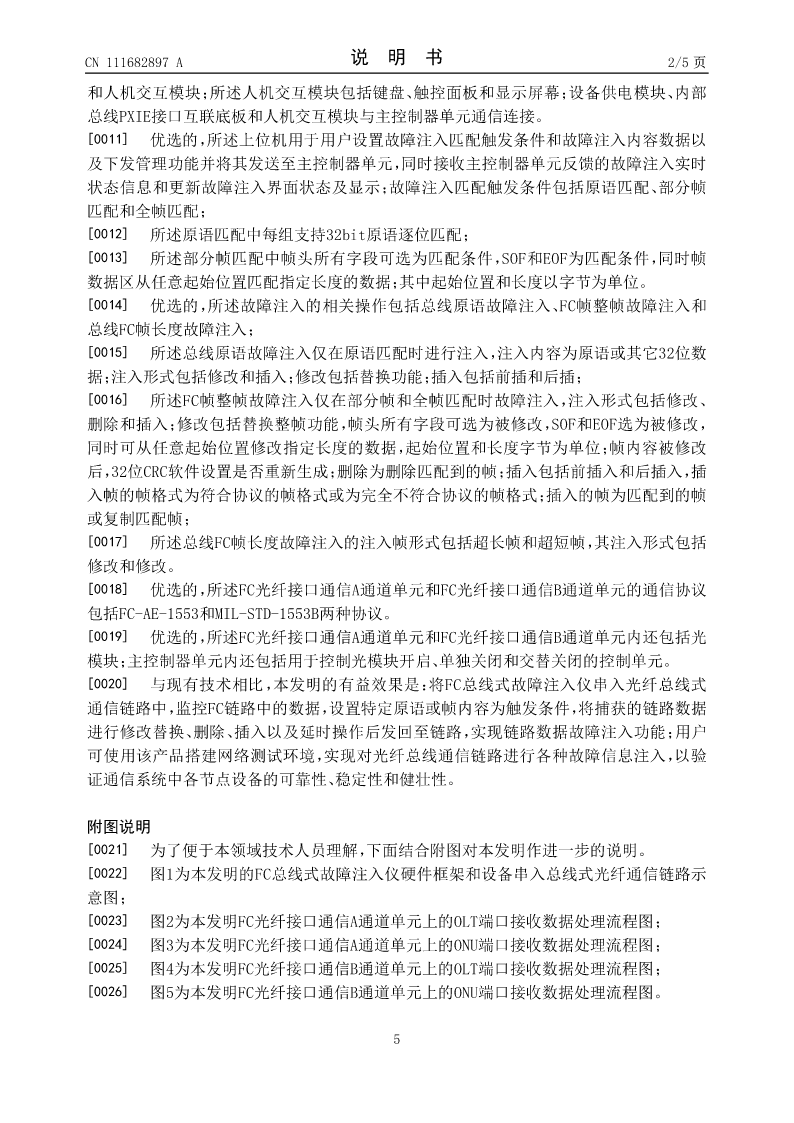

3.根据权利要求1所述的FC总线式故障注入仪，其特征在于，所述机箱平台的内部安装
有设备供电模块、内部总线PXIE接口互联底板和人机交互模块；所述人机交互模块包括键
盘、触控面板和显示屏幕；设备供电模块、内部总线PXIE接口互联底板和人机交互模块与主
控制器单元通信连接。
4.根据权利要求1所述的FC总线式故障注入仪，其特征在于，所述上位机用于用户设置
故障注入匹配触发条件和故障注入内容数据以及下发管理功能并将其发送至主控制器单
元，同时接收主控制器单元反馈的故障注入实时状态信息和更新故障注入界面状态及显
示；故障注入匹配触发条件包括原语匹配、部分帧匹配和全帧匹配；
所述原语匹配中每组支持32bit原语逐位匹配；
所述部分帧匹配中帧头所有字段可选为匹配条件，SOF和EOF为匹配条件，同时帧数据
区从任意起始位置匹配指定长度的数据；其中起始位置和长度以字节为单位。
5.根据权利要求1所述的FC总线式故障注入仪，其特征在于，所述故障注入的相关操作
包括总线原语故障注入、FC帧整帧故障注入和总线FC帧长度故障注入；
所述总线原语故障注入仅在原语匹配时进行注入，注入内容为原语或其它32位数据；
注入形式包括修改和插入；修改包括替换功能；插入包括前插和后插；
所述FC帧整帧故障注入仅在部分帧和全帧匹配时故障注入，注入形式包括修改、删除
和插入；修改包括替换整帧功能，帧头所有字段可选为被修改，SOF和EOF选为被修改，同时
可从任意起始位置修改指定长度的数据，起始位置和长度字节为单位；帧内容被修改后，32

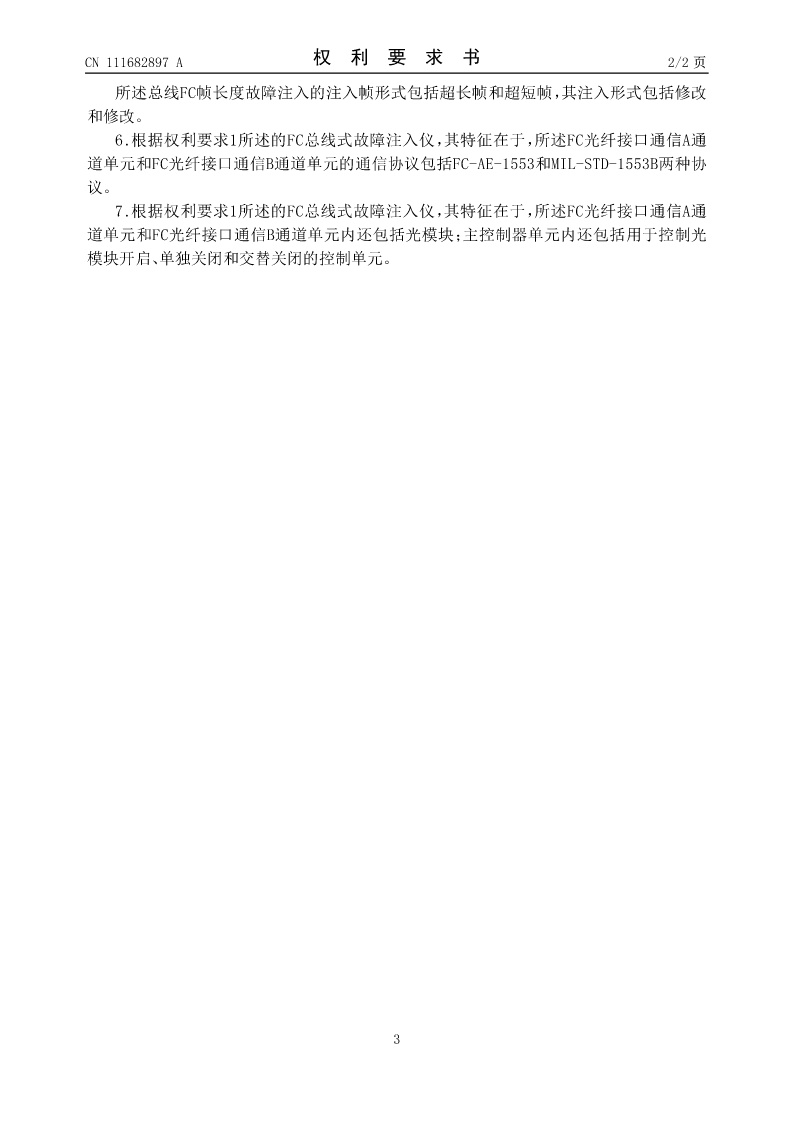

位CRC软件设置是否重新生成；
