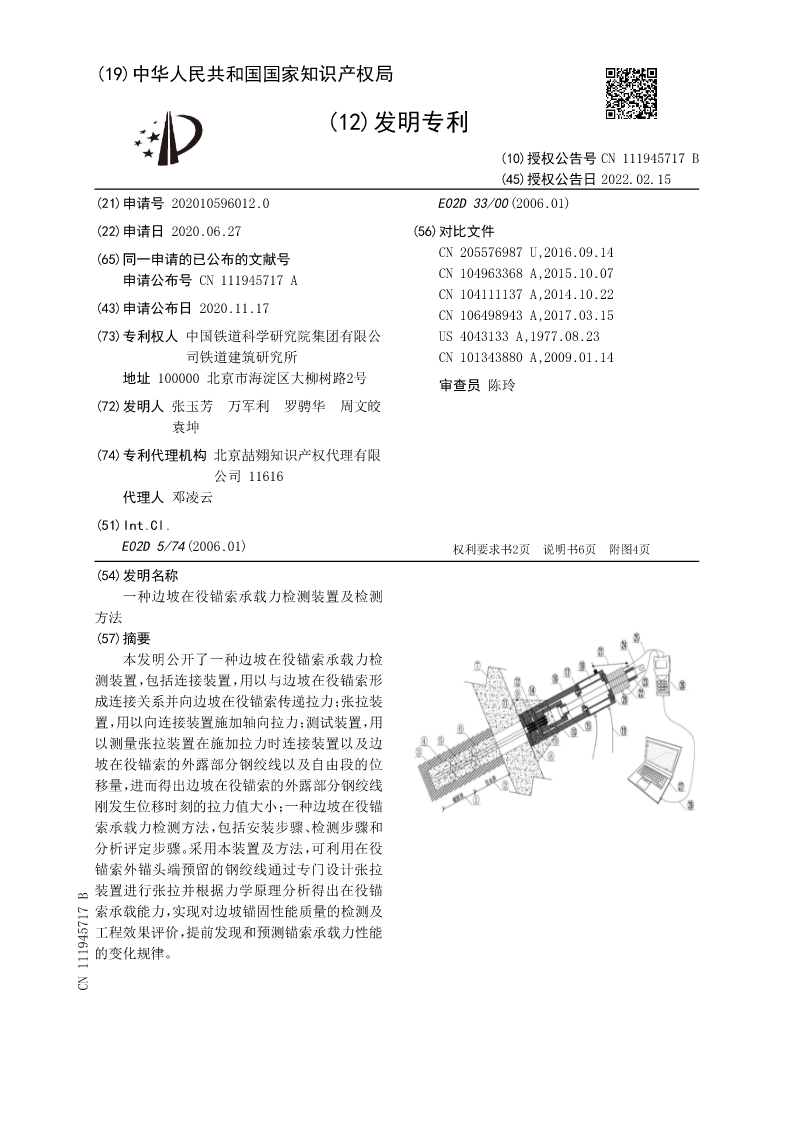

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN111945717B
(45)授权公告日2022.02.15
(21)申请号202010596012.0E02D33/00(2006.01)
(22)申请日2020.06.27(56)对比文件
(65)同一申请的已公布的文献号CN205576987U,2016.09.14
申请公布号CN111945717ACN104963368A,2015.10.07
CN104111137A,2014.10.22
(43)申请公布日2020.11.17CN106498943A,2017.03.15
(73)专利权人中国铁道科学研究院集团有限公US4043133A,1977.08.23
司铁道建筑研究所CN101343880A,2009.01.14
地址100000北京市海淀区大柳树路2号审查员陈玲

(72)发明人张玉芳万军利罗骋华周文皎
袁坤
(74)专利代理机构北京喆翙知识产权代理有限
公司11616
代理人邓凌云
(51)Int.Cl.
E02D5/74(2006.01)权利要求书2页说明书6页附图4页
(54)发明名称
一种边坡在役锚索承载力检测装置及检测
方法
(57)摘要
本发明公开了一种边坡在役锚索承载力检
测装置,包括连接装置,用以与边坡在役锚索形
成连接关系并向边坡在役锚索传递拉力;张拉装
置,用以向连接装置施加轴向拉力;测试装置,用
以测量张拉装置在施加拉力时连接装置以及边
坡在役锚索的外露部分钢绞线以及自由段的位
移量,进而得出边坡在役锚索的外露部分钢绞线
刚发生位移时刻的拉力值大小;一种边坡在役锚
索承载力检测方法,包括安装步骤、检测步骤和
分析评定步骤。采用本装置及方法,可利用在役
锚索外锚头端预留的钢绞线通过专门设计张拉
装置进行张拉并根据力学原理分析得出在役锚
索承载能力,实现对边坡锚固性能质量的检测及
工程效果评价,提前发现和预测锚索承载力性能
的变化规律。
CN111945717B

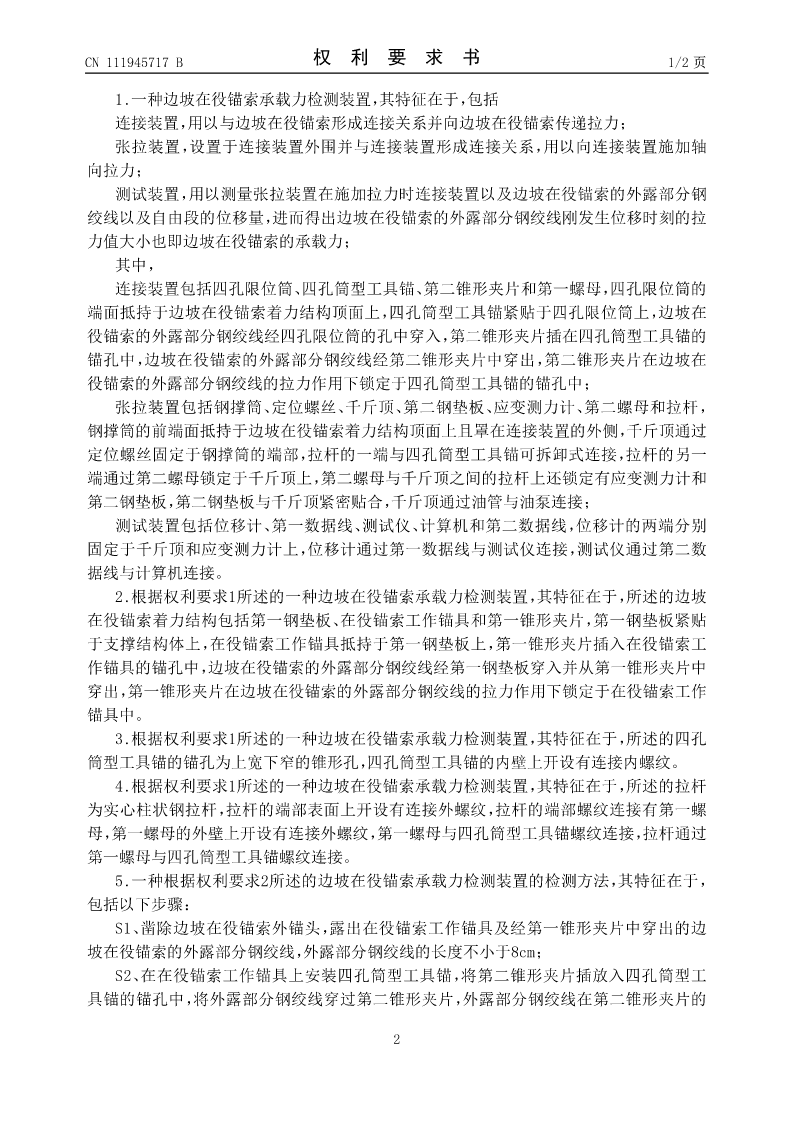

CN111945717B权利要求书1/2页

1.一种边坡在役锚索承载力检测装置,其特征在于,包括
连接装置,用以与边坡在役锚索形成连接关系并向边坡在役锚索传递拉力;
张拉装置,设置于连接装置外围并与连接装置形成连接关系,用以向连接装置施加轴
向拉力;
测试装置,用以测量张拉装置在施加拉力时连接装置以及边坡在役锚索的外露部分钢
绞线以及自由段的位移量,进而得出边坡在役锚索的外露部分钢绞线刚发生位移时刻的拉
力值大小也即边坡在役锚索的承载力;
其中,
连接装置包括四孔限位筒、四孔筒型工具锚、第二锥形夹片和第一螺母,四孔限位筒的
端面抵持于边坡在役锚索着力结构顶面上,四孔筒型工具锚紧贴于四孔限位筒上,边坡在
役锚索的外露部分钢绞线经四孔限位筒的孔中穿入,第二锥形夹片插在四孔筒型工具锚的
锚孔中,边坡在役锚索的外露部分钢绞线经第二锥形夹片中穿出,第二锥形夹片在边坡在
役锚索的外露部分钢绞线的拉力作用下锁定于四孔筒型工具锚的锚孔中;
张拉装置包括钢撑筒、定位螺丝、千斤顶、第二钢垫板、应变测力计、第二螺母和拉杆,
钢撑筒的前端面抵持于边坡在役锚索着力结构顶面上且罩在连接装置的外侧,千斤顶通过
定位螺丝固定于钢撑筒的端部,拉杆的一端与四孔筒型工具锚可拆卸式连接,拉杆的另一
端通过第二螺母锁定于千斤顶上,第二螺母与千斤顶之间的拉杆上还锁定有应变测力计和
第二钢垫板,第二钢垫板与千斤顶紧密贴合,千斤顶通过油管与油泵连接;
测试装置包括位移计、第一数据线、测试仪、计算机和第二数据线,位移计的两端分别
固定于千斤顶和应变测力计上,位移计通过第一数据线与测试仪连接,测试仪通过第二数
据线与计算机连接。
2.根据权利要求1所述的一种边坡在役锚索承载力检测装置,其特征在于,所述的边坡
在役锚索着力结构包括第一钢垫板、在役锚索工作锚具和第一锥形夹片,第一钢垫板紧贴
于支撑结构体上,在役锚索工作锚具抵持于第一钢垫板上,第一锥形夹片插入在役锚索工
作锚具的锚孔中,边坡在役锚索的外露部分钢绞线经第一钢垫板穿入并从第一锥形夹片中
穿出,第一锥形夹片在边坡在役锚索的外露部分钢绞线的拉力作用下锁定于在役锚索工作
锚具中。
3.根据权利要求1所述的一种边坡在役锚索承载力检测装置,其特征在于,所述的四孔
筒型工具锚的锚孔为上宽下窄的锥形孔,四孔筒型工具锚的内壁上开设有连接内螺纹。
4.根据权利要求1所述的一种边坡在役锚索承载力检测装置,其特征在于,所述的拉杆
为实心柱状钢拉杆,拉杆的端部表面上开设有连接外螺纹,拉杆的端部螺纹连接有第一螺
母,第一螺母的外壁上开设有连接外螺纹,第一螺母与四孔筒型工具锚螺纹连接,拉杆通过
第一螺母与四孔筒型工具锚螺纹连接。

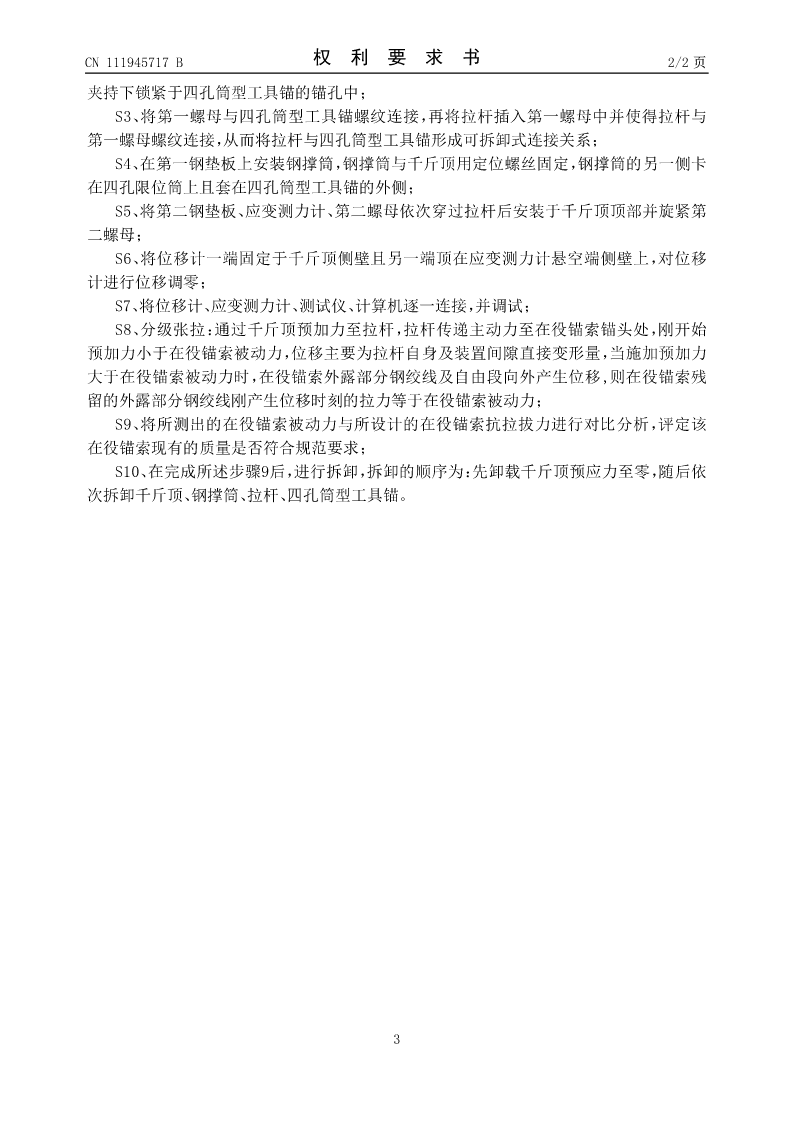

5.一种根据权利要求2所述的边坡在役
