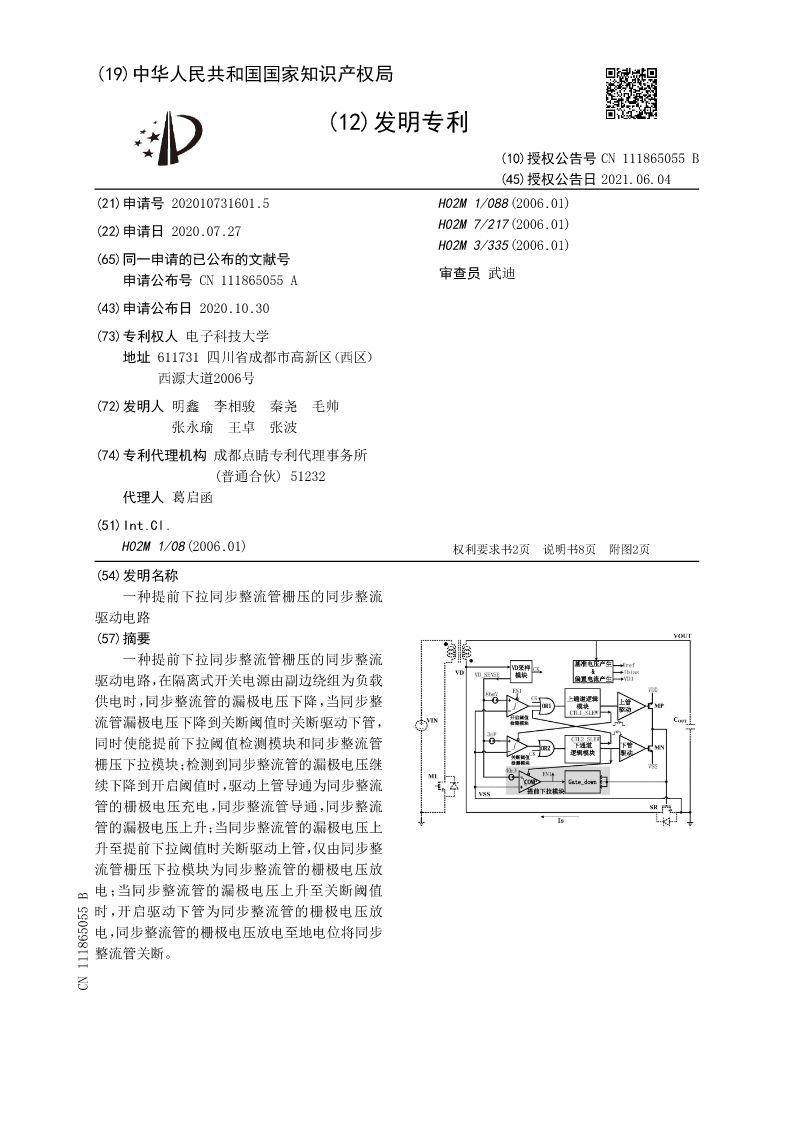

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN111865055B
(45)授权公告日2021.06.04
(21)申请号202010731601.5H02M1/088(2006.01)
(22)申请日2020.07.27H02M7/217(2006.01)
H02M3/335(2006.01)
(65)同一申请的已公布的文献号
申请公布号CN111865055A审查员武迪

(43)申请公布日2020.10.30
(73)专利权人电子科技大学
地址611731四川省成都市高新区（西区）
西源大道2006号
(72)发明人明鑫李相骏秦尧毛帅
张永瑜王卓张波
(74)专利代理机构成都点睛专利代理事务所
(普通合伙)51232
代理人葛启函
(51)Int.Cl.
H02M1/08(2006.01)权利要求书2页说明书8页附图2页
(54)发明名称
一种提前下拉同步整流管栅压的同步整流
驱动电路
(57)摘要
一种提前下拉同步整流管栅压的同步整流
驱动电路，在隔离式开关电源由副边绕组为负载
供电时，同步整流管的漏极电压下降，当同步整
流管漏极电压下降到关断阈值时关断驱动下管，
同时使能提前下拉阈值检测模块和同步整流管
栅压下拉模块；检测到同步整流管的漏极电压继
续下降到开启阈值时，驱动上管导通为同步整流
管的栅极电压充电，同步整流管导通，同步整流
管的漏极电压上升；当同步整流管的漏极电压上
升至提前下拉阈值时关断驱动上管，仅由同步整
流管栅压下拉模块为同步整流管的栅极电压放
电；当同步整流管的漏极电压上升至关断阈值
时，开启驱动下管为同步整流管的栅极电压放
电，同步整流管的栅极电压放电至地电位将同步
整流管关断。
CN111865055B

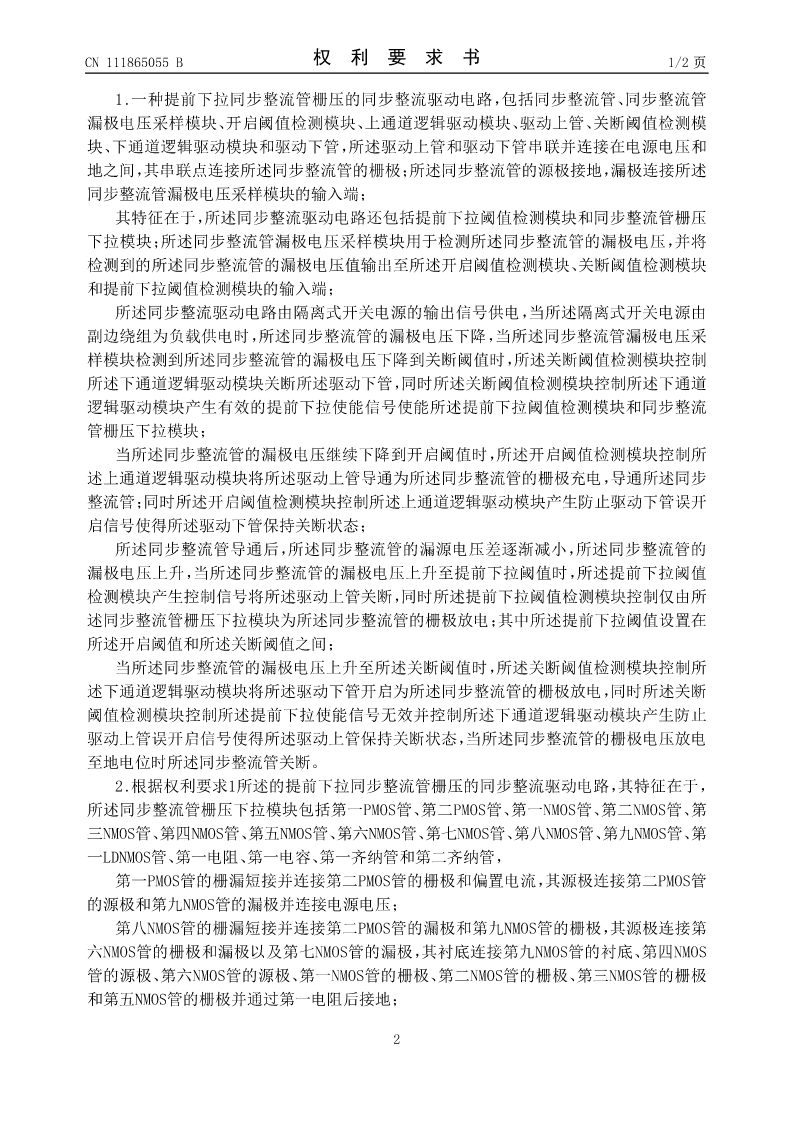

CN111865055B权利要求书1/2页

1.一种提前下拉同步整流管栅压的同步整流驱动电路，包括同步整流管、同步整流管
漏极电压采样模块、开启阈值检测模块、上通道逻辑驱动模块、驱动上管、关断阈值检测模
块、下通道逻辑驱动模块和驱动下管，所述驱动上管和驱动下管串联并连接在电源电压和
地之间，其串联点连接所述同步整流管的栅极；所述同步整流管的源极接地，漏极连接所述
同步整流管漏极电压采样模块的输入端；
其特征在于，所述同步整流驱动电路还包括提前下拉阈值检测模块和同步整流管栅压
下拉模块；所述同步整流管漏极电压采样模块用于检测所述同步整流管的漏极电压，并将
检测到的所述同步整流管的漏极电压值输出至所述开启阈值检测模块、关断阈值检测模块
和提前下拉阈值检测模块的输入端；
所述同步整流驱动电路由隔离式开关电源的输出信号供电，当所述隔离式开关电源由
副边绕组为负载供电时，所述同步整流管的漏极电压下降，当所述同步整流管漏极电压采
样模块检测到所述同步整流管的漏极电压下降到关断阈值时，所述关断阈值检测模块控制
所述下通道逻辑驱动模块关断所述驱动下管，同时所述关断阈值检测模块控制所述下通道
逻辑驱动模块产生有效的提前下拉使能信号使能所述提前下拉阈值检测模块和同步整流
管栅压下拉模块；
当所述同步整流管的漏极电压继续下降到开启阈值时，所述开启阈值检测模块控制所
述上通道逻辑驱动模块将所述驱动上管导通为所述同步整流管的栅极充电，导通所述同步
整流管；同时所述开启阈值检测模块控制所述上通道逻辑驱动模块产生防止驱动下管误开
启信号使得所述驱动下管保持关断状态；
所述同步整流管导通后，所述同步整流管的漏源电压差逐渐减小，所述同步整流管的
漏极电压上升，当所述同步整流管的漏极电压上升至提前下拉阈值时，所述提前下拉阈值
检测模块产生控制信号将所述驱动上管关断，同时所述提前下拉阈值检测模块控制仅由所
述同步整流管栅压下拉模块为所述同步整流管的栅极放电；其中所述提前下拉阈值设置在
所述开启阈值和所述关断阈值之间；
当所述同步整流管的漏极电压上升至所述关断阈值时，所述关断阈值检测模块控制所
述下通道逻辑驱动模块将所述驱动下管开启为所述同步整流管的栅极放电，同时所述关断
阈值检测模块控制所述提前下拉使能信号无效并控制所述下通道逻辑驱动模块产生防止
驱动上管误开启信号使得所述驱动上管保持关断状态，当所述同步整流管的栅极电压放电
至地电位时所述同步整流管关断。
2.根据权利要求1所述的提前下拉同步整流管栅压的同步整流驱动电路，其特征在于，
所述同步整流管栅压下拉模块包括第一PMOS管、第二PMOS管、第一NMOS管、第二NMOS管、第
三NMOS管、第四NMOS管、第五NMOS管、第六NMOS管、第七NMOS管、第八NMOS管、第九NMOS管、第
一LDNMOS管、第一电阻、第一电容、第一齐纳管和第二齐纳管，
第一PMOS管的栅漏短接并连接第二PMOS管的栅极和偏置电流，其源极连接第二PMOS管
