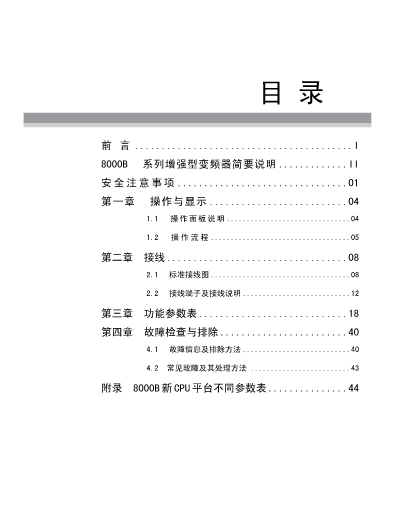

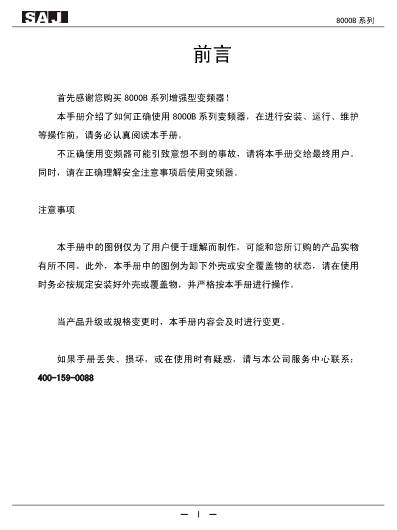

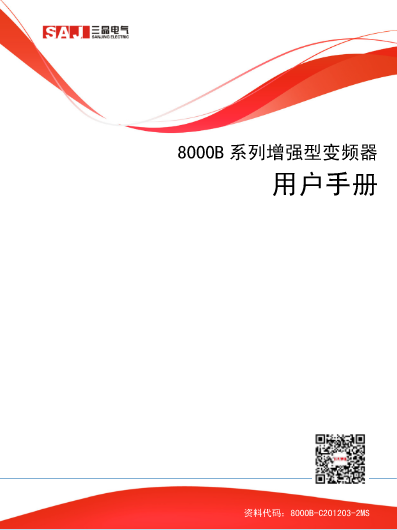

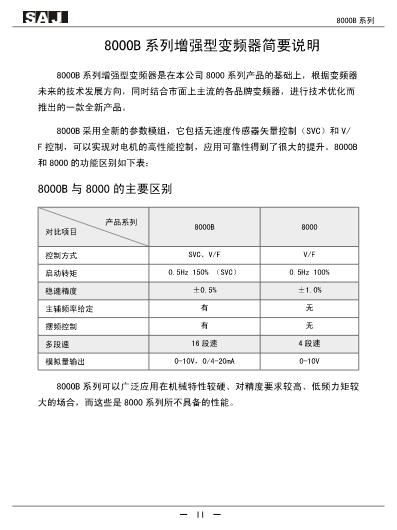

8000B系列增强型变频器 用户手册 资料代码：8000B-C201203-2MS 8000B系列 前言 首先感谢您购买8000B系列增强型变频器！ 本手册介绍了如何正确使用8000B系列变频器，在进行安装、运行、维护 等操作前，请务必认真阅读本手册。 不正确使用变频器可能引致意想不到的事故，请将本手册交给最终用户。 同时，请在正确理解安全注意事项后使用变频器。 注意事项 本手册中的图例仅为了用户便于理解而制作，可能和您所订购的产品实物 有所不同。此外，本手册中的图例为卸下外壳或安全覆盖物的状态，请在使用 时务必按规定安装好外壳或覆盖物，并严格按本手册进行操作。 当产品升级或规格变更时，本手册内容会及时进行变更。 如果手册丢失、损坏，或在使用时有疑惑，请与本公司服务中心联系： 400-159-0088 -I- 8000B系列 8000B系列增强型变频器简要说明 8000B系列增强型变频器是在本公司8000系列产品的基础上，根据变频器 未来的技术发展方向，同时结合市面上主流的各品牌变频器，进行技术优化而 推出的一款全新产品。 8000B采用全新的参数模组，它包括无速度传感器矢量控制（SVC）和V/ F控制，可以实现对电机的高性能控制，应用可靠性得到了很大的提升。8000B 和8000的功能区别如下表： 8000B与8000的主要区别 产品系列 8000B8000 对比项目 控制方式SVC、V/FV/F 启动转矩0.5Hz150%（SVC）0.5Hz100% 稳速精度±0.5%±1.0% 主辅频率给定有无 摆频控制有无 多段速16段速4段速 模拟量输出0-10V，0/4-20mA0-10V 8000B系列可以广泛应用在机械特性较硬、对精度要求较高、低频力矩较 大的场合，而这些是8000系列所不具备的性能。 -II- 目录 前言.........................................I 8000B系列增强型变频器简要说明.............II 安全注意事项................................01 第一章操作与显示..........................04 1.1操作面板说明...............................04 1.2操作流程...................................05 第二章接线..................................08 2.1标准接线图...................................08 2.2接线端子及接线说明...........................12 第三章功能参数表............................18 第四章故障检查与排除........................40 4.1故障信息及排除方法...........................40 4.2常见故障及其处理方法.........................43 附录8000B新CPU平台不同参数表...............44 8000B系列 安全注意事项 危险:表示可能会导致死亡或严重人身伤害的状况。 注意:表示可能会导致人身中等程度的伤害或轻伤，以及发生设备损坏 的状况。同时，该标志也用于表示错误或不安全使用的注意事项。 ■到货检查 ◎若变频器损坏或者零件缺失，则不可安装或运行。否则可能会导致设备 损坏或人身伤害。 ■安装 ◎安装、移动时请托住产品底部，不能只拿住外壳，以防砸伤或摔坏变频器。 ◎变频器要远离易燃易爆物体，远离热源，并安装于金属等阻燃物上。 ◎变频器安装在电柜或其他封闭物中时，要在柜内安装风扇或其他冷却设 备、设置通风口以确保环境温度低于40℃，否则可能因为环境温度过高而 损坏变频器。 ■接线 ◎接线必须由合格的专业电气工程人员完成，否则有可能触电或导致变频 器损坏。 ◎确定电源处于断开状态时再开始接线，否则可能导致触电或发生火灾。 ◎接地端子要可靠接地，否则变频器外壳有带电的危险。 ◎请勿触摸主回路端子，变频器主回路端子接线不要与外壳接触，否则可 能导致触电。 ◎制动电阻的连接端子是（+）、PB，请勿连接除此以外的端子，否则可能 导致火灾。 -01- 8000B系列 ◎接线前确认变频器额定电压、相数和输入电源电压、相数相符合，否则 可能导致火灾或人身伤害。 ◎交流输入电
