广州大学城—广州美术学院工程高支模方案.doc

上海宝冶建设有限公司广州大学城工程项目部

广州美术学院——阶梯教室、造型艺术学科北楼高支模施工方案

上海宝冶建设有限公司广州大学城工程项目部
广州美术学院——阶梯教室、造型艺术学科北楼高支模施工方案

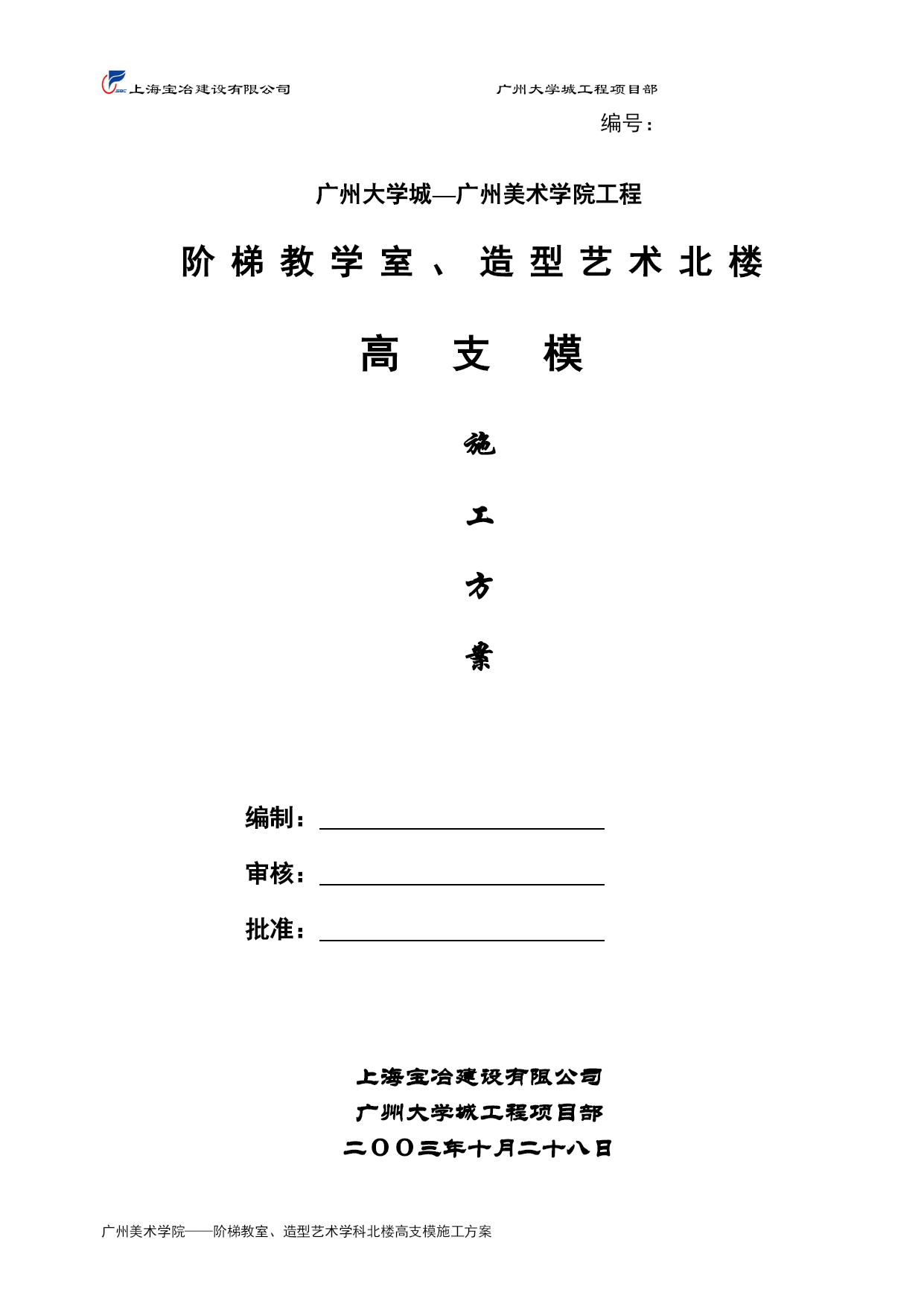

编号：

广州大学城—广州美术学院工程

阶梯教学室、造型艺术北楼
高支模

施

工

方

案

编制：
审核：
批准：

上海宝冶建设有限公司
广州大学城工程项目部
二ΟΟ三年十月二十八日

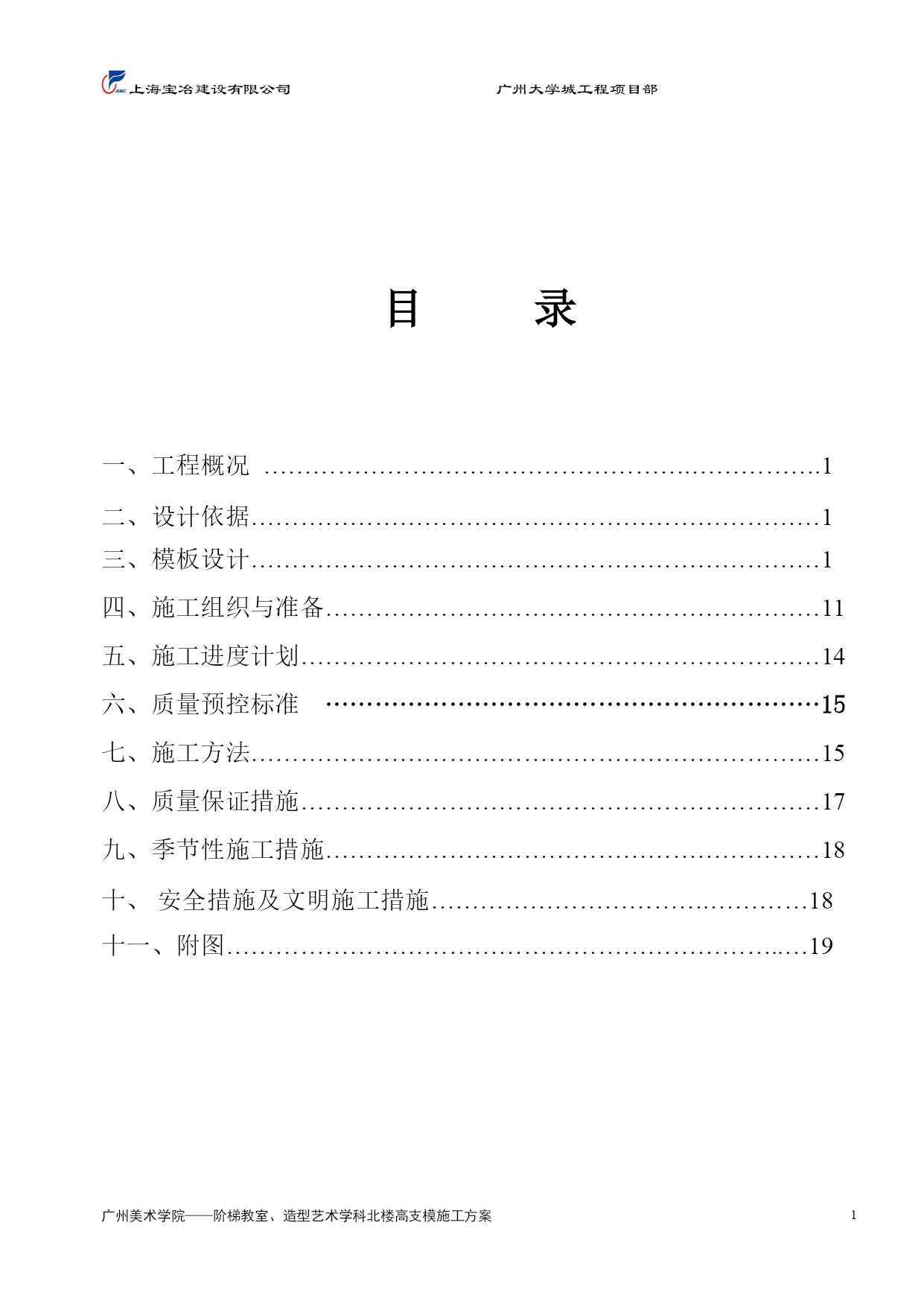

目录

一、工程概况…………………………………………….…………….1
二、设计依据……………………………………………………………1
三、模板设计……………………………………………………………1
四、施工组织与准备……………………………………………………11
五、施工进度计划………………………………………………………14
六、质量预控标准……………………………………………………15
七、施工方法……………………………………………………………15
八、质量保证措施………………………………………………………17
九、季节性施工措施……………………………………………………18
安全措施及文明施工措施…………………………….…………18
十一、附图…………………………………………………………..…19

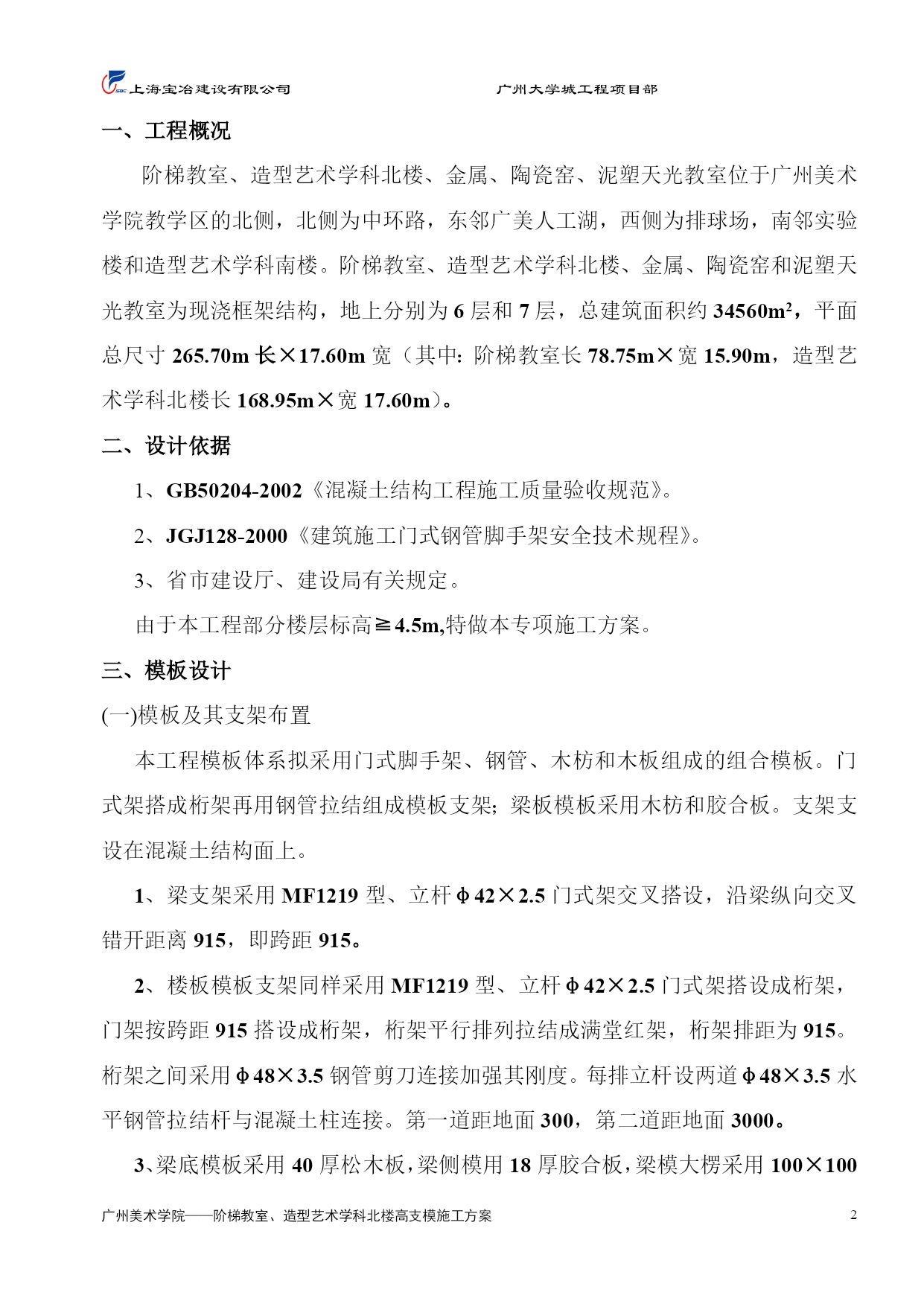

一、工程概况
阶梯教室、造型艺术学科北楼、金属、陶瓷窑、泥塑天光教室位于广州美术学院教学区的北侧，北侧为中环路，东邻广美人工湖，西侧为排球场，南邻实验楼和造型艺术学科南楼。阶梯教室、造型艺术学科北楼、金属、陶瓷窑和泥塑天光教室为现浇框架结构，地上分别为6层和7层，总建筑面积约34560m2，平面总尺寸265.70m长×17.60m宽（其中：阶梯教室长78.75m×宽15.90m，造型艺术学科北楼长168.95m×宽17.60m）。
二、设计依据
1、GB50204-2002《混凝土结构工程施工质量验收规范》。
2、JGJ128-2000《建筑施工门式钢管脚手架安全技术规程》。
3、省市建设厅、建设局有关规定。
由于本工程部分楼层标高≧4.5m,特做本专项施工方案。
三、模板设计
(一)模板及其支架布置
本工程模板体系拟采用门式脚手架、钢管、木枋和木板组成的组合模板。门式架搭成桁架再用钢管拉结组成模板支架；梁板模板采用木枋和胶合板。支架支设在混凝土结构面上。
1、梁支架采用MF1219型、立杆φ42×2.5门式架交叉搭设，沿梁纵向交叉错开距离915，即跨距915。
2、楼板模板支架同样采用MF1219型、立杆φ42×2.5门式架搭设成桁架，门架按跨距915搭设成桁架，桁架平行排列拉结成满堂红架，桁架排距为915。桁架之间采用φ48×3.5钢管剪刀连接加强其刚度。每排立杆设两道φ48×3.5水平钢管拉结杆与混凝土柱连接。第一道距地面300，第二道距地面3000。

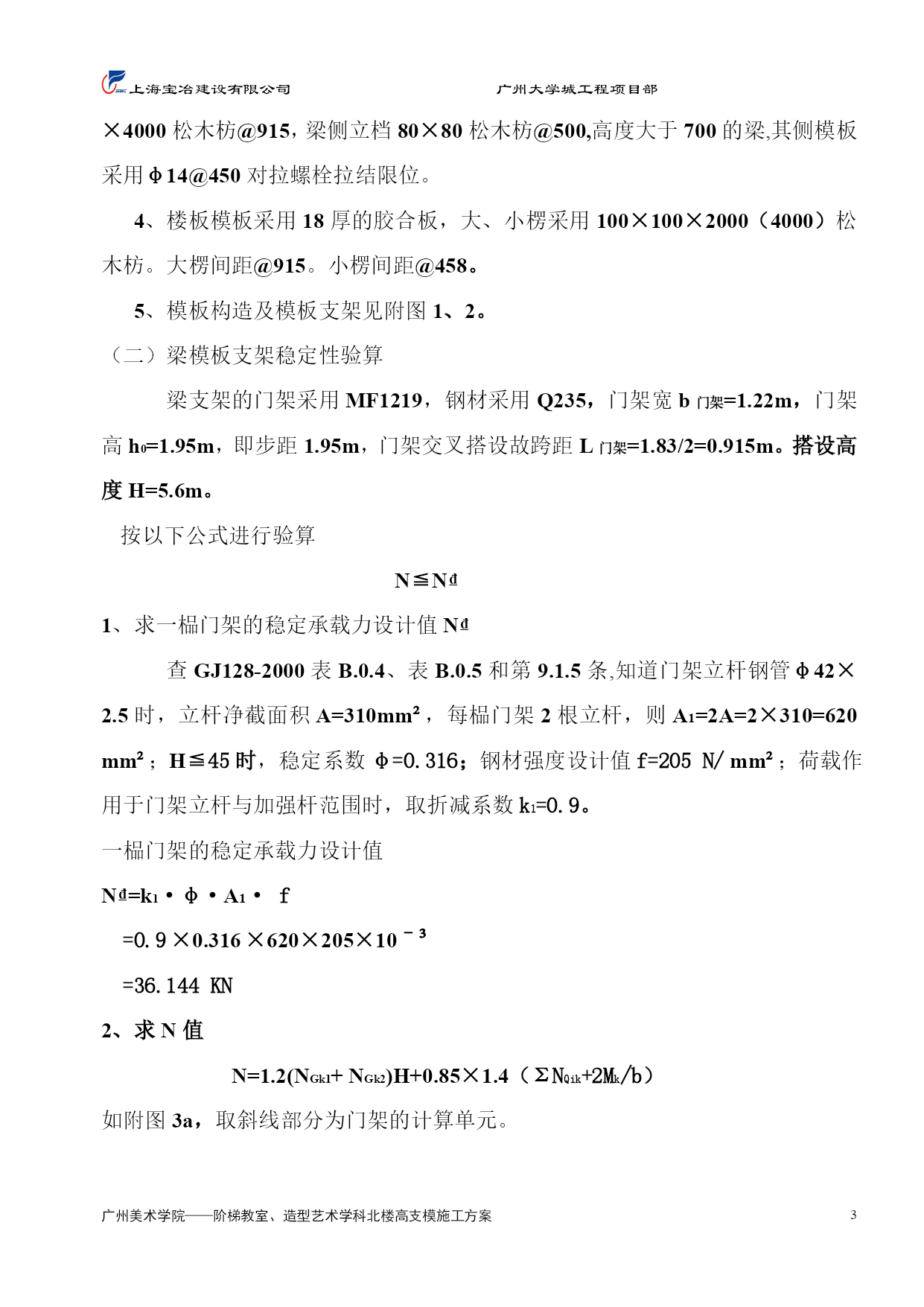

3、梁底模板采用40厚松木板，梁侧模用18厚胶合板，梁模大楞采用100×100×4000松木枋@915，梁侧立档80×80松木枋@500,高度大于700的梁,其侧模板采用φ14@450对拉螺栓拉结限位。
4、楼板模板采用18厚的胶合板，大、小楞采用100×100×2000（4000）松木枋。大楞间距@915。小楞间距@458。
5、模板构造及模板支架见附图1、2。
（二）梁模板支架稳定性验算
梁支架的门架采用MF1219，钢材采用Q235，门架宽b门架=1.22m，门架高h0=1.95m，即步距1.95m，门架交叉搭设故跨距L门架=1.83/2=0.915m。搭设高度H=5.6m。
按以下公式进行验算
N≦N₫
1、求一榀门架的稳定承载力设计值N₫
查GJ128-2000表B.0.4、表B.0.5和第9.1.5条,知道门架立杆钢管φ42×2.5时，立杆净截面积A=310mm²，每榀门架2根立杆，则A1=2A=2×310=620mm²；H≦45时，稳定系数φ=0.316；钢材强度设计值f=205N/mm²；荷载作用于门架立杆与加强杆范围时，取折减系数k1=0.9。
一榀门架的稳定承载力设计值
N₫=k1·φ·A1·f
=0.9×0.316×620×205×10ˉ³
=36.144KN
2、求N值
N=1.2(NGk1+NGk2)H+0.85×1.4（ΣNQik+2Mk/b）
如附图3a，取斜线部分为门架的计算单元。

（1）求每米门架自重NGk1
查JGJ128-2000第5.2.2条知
每米高门架自重NGk1=0.276KN/m
(2)求每米高门架加固件自重NGk2
剪刀撑采用φ48×3.5钢管,钢管重为0.038KN/m，剪刀撑按2步8跨距设置，水平加固杆按2步一设，则每跨距宽度内
tgα=2×1.95/8×0.915=0.532
cosα=0.883
钢
