新建基站站选址说明.ppt

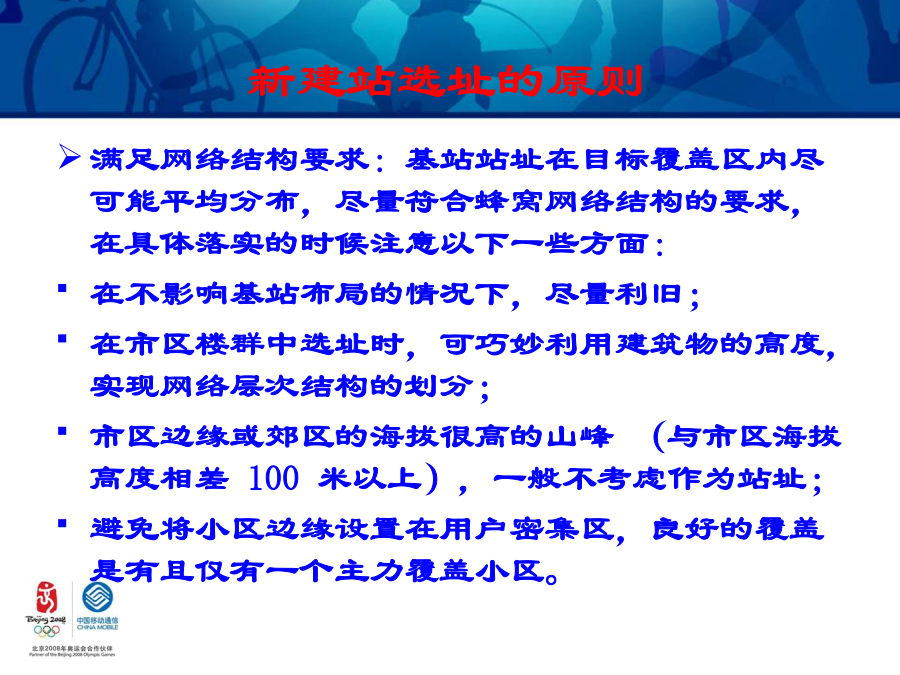

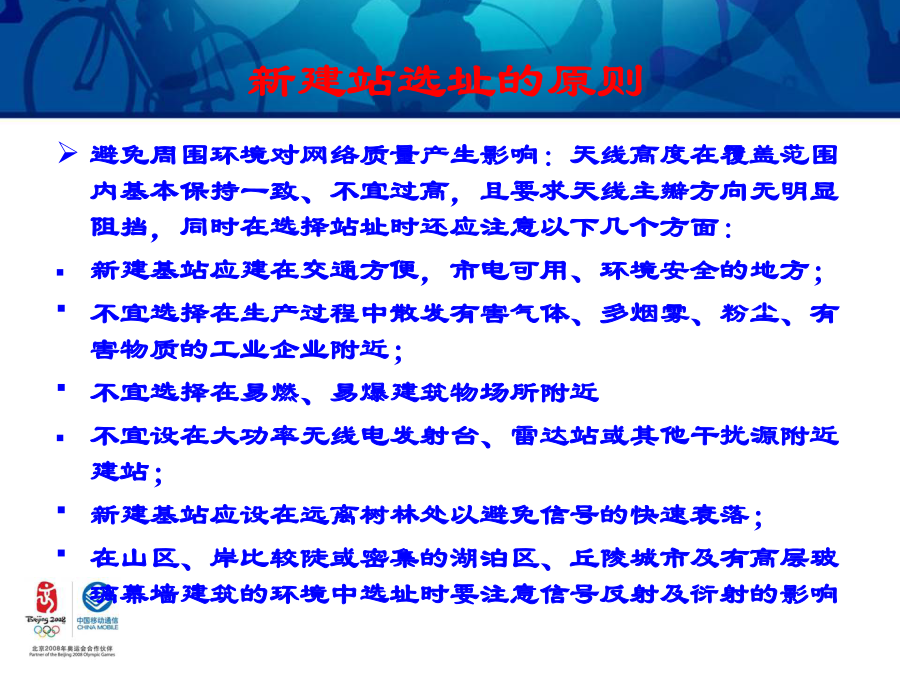

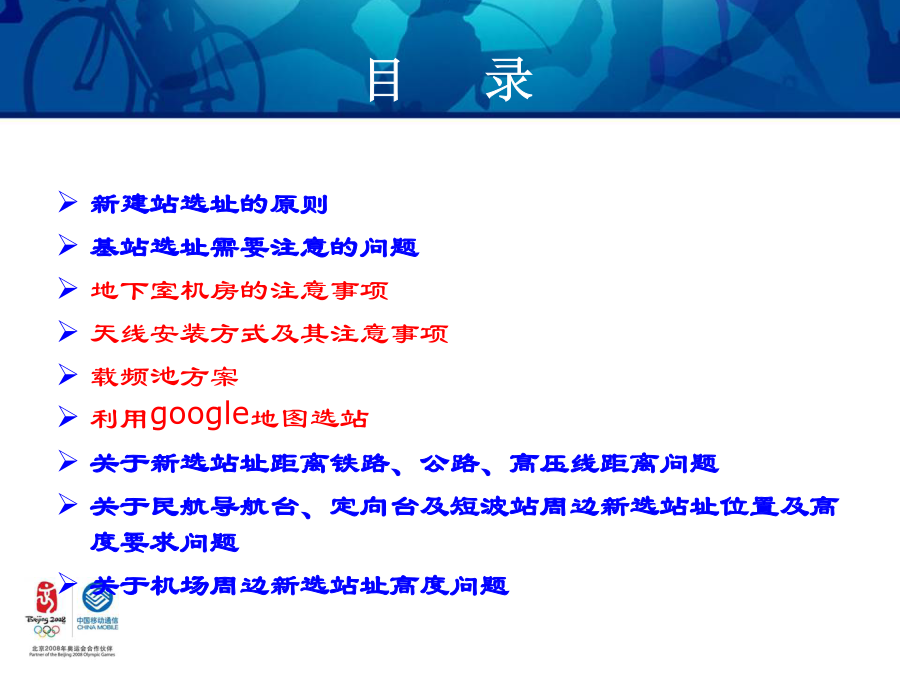

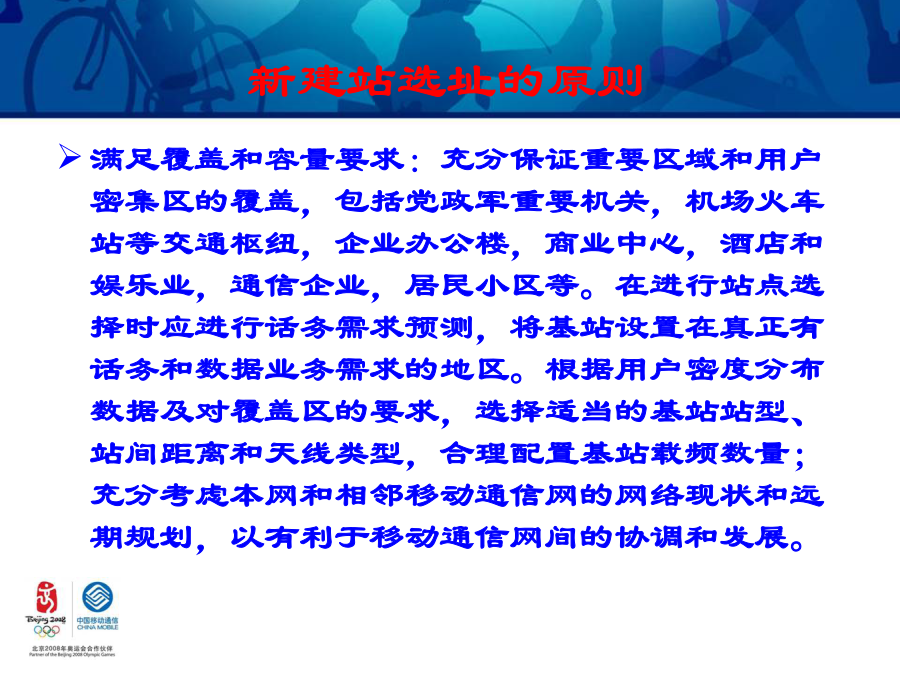

TD-SCDMA试验网工程新建站选址说明目录新建站选址的原则新建站选址的原则新建站选址的原则新建站选址的原则新建站选址的原则新建站选址的原则新建站选址的原则新建站选址的原则新建站选址的原则新建站选址的原则地下室机房的注意事项地下室机房的注意事项天线安装方式及其注意事项载频池方案利用google地图选站其它专项问题问题产生：
一、此类情况目前在实际选址中经常碰到，但关于通信类设计及建设规范中未对该作出明确规定，仅作为选址人员遵循一条理论要求。
二、选址现场无明确依据，选址人员无法明确界定，建设出现纠纷难于处理。
三、各地区规定及建设单位要求与理解均不一致。
部分参考依据：
1《铁路运输安全保护条例》2004年
第十条铁路线路两侧应当设立铁路线路安全保护区。铁路线路安全保护区的范围，从铁路线路路堤坡脚、路堑坡顶或者铁路桥梁外侧起向外的距离分别为：
（一）城市市区，不少于8米；
（二）城市郊区居民居住区，不少于10米；
（三）村镇居民居住区，不少于12米；
（四）其他地区，不少于15米。
第十一条在铁路线路安全保护区内，除必要的铁路施工、作业、抢险活动外，任何单位和个人不得实施下列行为：
（一）建造建筑物、构筑物；
（二）取土、挖砂、挖沟；
（三）采空作业；
（四）堆放、悬挂物品。2《中华人民共和国公路管理条例实施细则》1988
第四十二条在公路两侧修建永久性构造物或设施，其建筑设施边缘与公路边沟（坡脚护坡道、坡顶截水沟）外缘的最小间距必须符合《条例》的以下规定：国道不少于二十米、省道不少于十五米、县道不少于十米、乡道不少于五米。公路弯道内侧及平交道口附近还须满足公路长远发展规划标准的行车视距或改作立体交叉的要求。
3《电力设施保护条例》１９９８
第十条电力线路保护区：
（一）架空电力线路保护区：导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域，在一般地区各级电压导线的边线延伸距离如下：
１—１０千伏５米
３５—１１０千伏１０米
１５４—３３０千伏１５米
５００千伏２０米
在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。但各级电压导线边线延伸的距离，不应小于导线边线在最大计算弧垂及最大计算风偏后的水平距离和风偏后距建筑物的安全距离之和4《电力设施保护条例实施细则》１９９８第五条架空电力线路保护区，是为了保证已建架空电力线路的安全运行和保障人民生活的正常供电而必须设置的安全区域。在厂矿、城镇、集镇、村庄等人口密集地区，架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离如下：1千伏以下1．0米1--10千伏1．5米35千伏3．0米66--110千伏4．0米154--220千伏5．0米330千伏6．0米500千伏8．5米上述相关行业规定可以作为操作的参考依据，不作为必须执行依据。
关于“倒塌范围”与上述规定距离关系。
有道理但无依据。
只要条件允许，尽可能满足中短波频段
关于机场周边及延长线上导航台、定向台干扰问题
《航空无线电导航台站电磁环境要求GB6364-86》，相关引用如下：
“2中波导航台（NDB）
2.7以中波导航台天线为中心，半径500m以内不得有110kV及以上架空高压输电线；半径150m以内不得有铁路、电气化铁路、架空金属线缆、金属堆积物和电力排灌站；半径120m以内不得有高于8m的建筑物；半径50m以内不得有高于3m的建筑物（不合机房）、单棵大树和成片树林。
……
3超短波定向台（VHF／UHFDF）
3.6以定向台天线为中心，半径700m以内不得有110kV及以上的高压输电线；500m以内不得有35kV及以上的高压输电线、电气化铁路和树林；300m以内不得有架空金属线缆、铁路和公路；70m以内不得有建筑物（机房除外）和树木；70m以外建筑物的高度不应超过以天线处地面为准的2.5度垂直张角。”
定向台导航台短波天线阵关于机场周边限高问题：
《中华人民共和国民用航空行业标准MH5001-2006》
