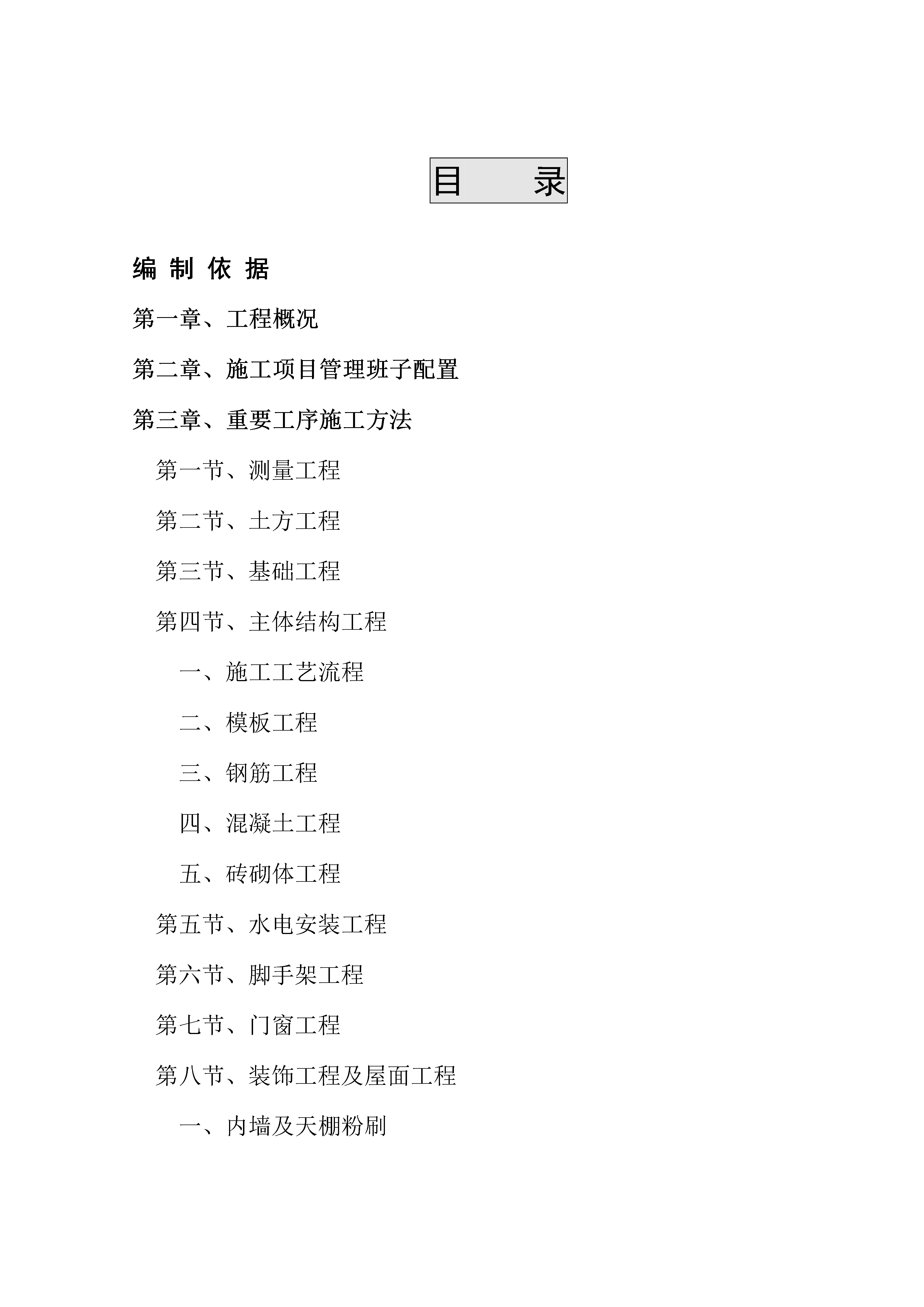

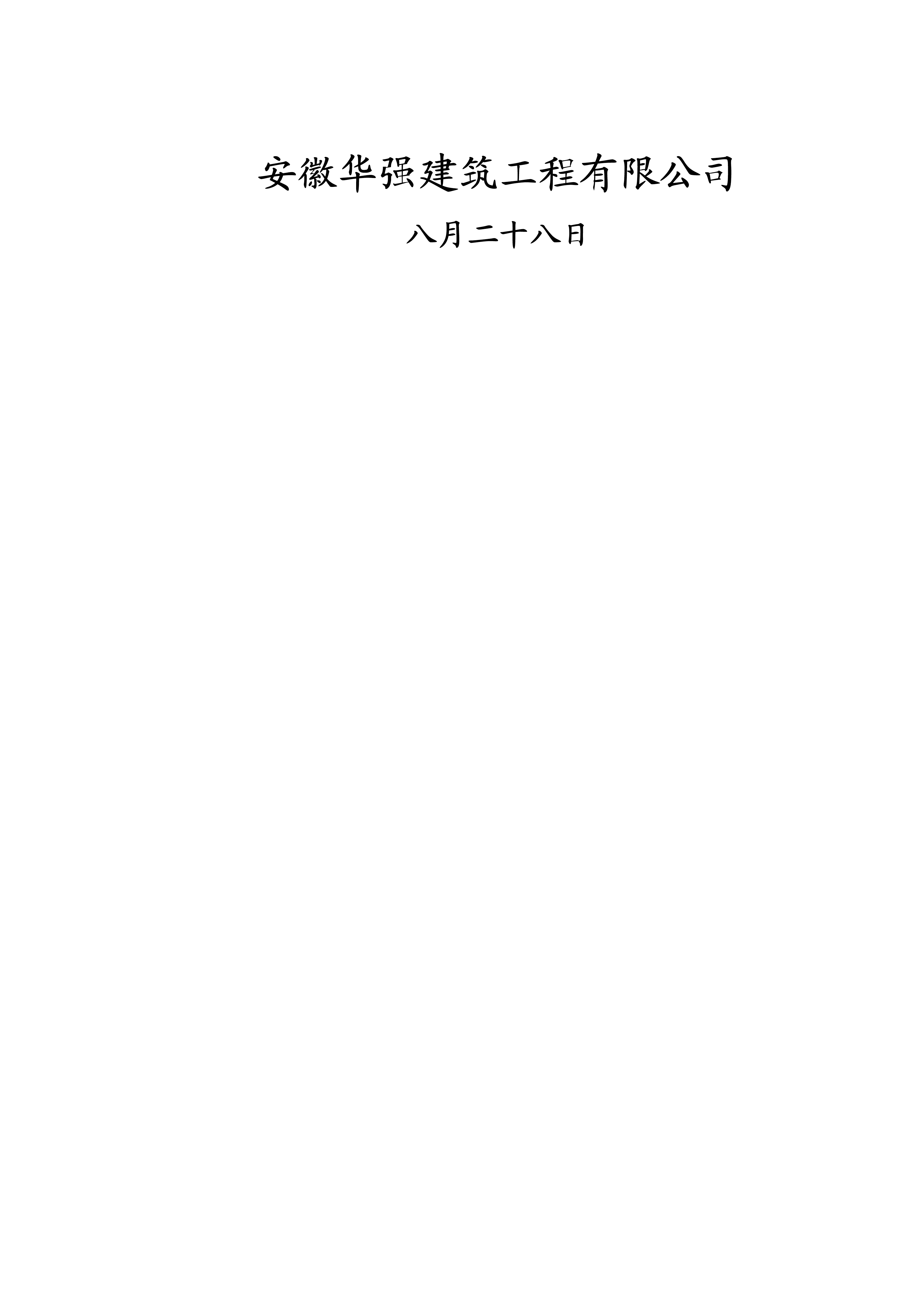

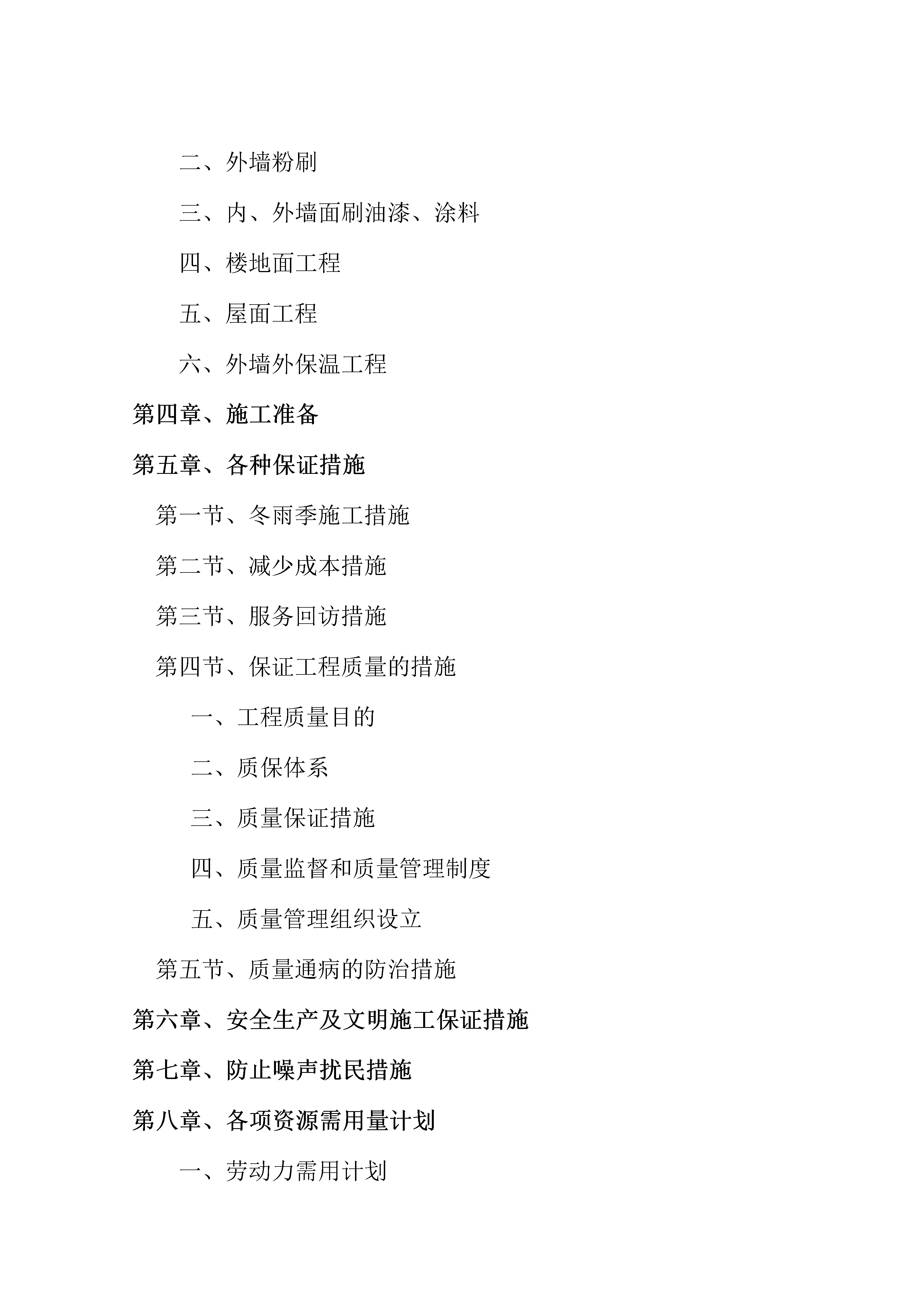

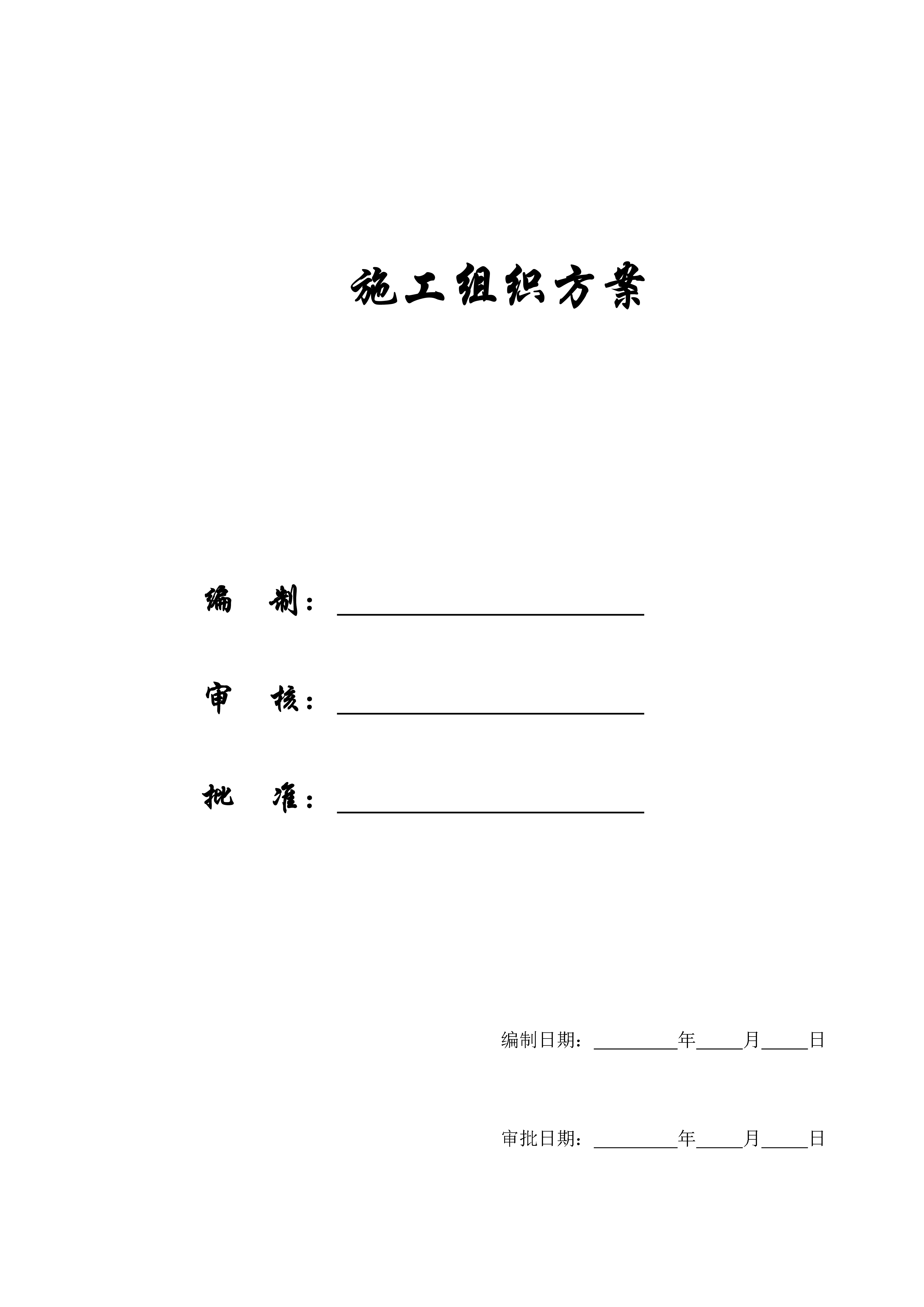

施工组织方案编制：审核：批准：编制日期：年月日审批日期：年月日社会主义新农村●南岗社区11#住宅楼施工组织设计安徽华强建筑工程有限公司八月二十八日目录编制依据第一章、工程概况第二章、施工项目管理班子配置第三章、重要工序施工方法第一节、测量工程第二节、土方工程第三节、基础工程第四节、主体结构工程一、施工工艺流程二、模板工程三、钢筋工程四、混凝土工程五、砖砌体工程第五节、水电安装工程第六节、脚手架工程第七节、门窗工程第八节、装饰工程及屋面工程一、内墙及天棚粉刷二、外墙粉刷三、内、外墙面刷油漆、涂料四、楼地面工程五、屋面工程六、外墙外保温工程第四章、施工准备第五章、各种保证措施第一节、冬雨季施工措施第二节、减少成本措施第三节、服务回访措施第四节、保证工程质量的措施一、工程质量目的二、质保体系三、质量保证措施四、质量监督和质量管理制度五、质量管理组织设立第五节、质量通病的防治措施第六章、安全生产及文明施工保证措施第七章、防止噪声扰民措施第八章、各项资源需用量计划一、劳动力需用计划二、周转材料三、重要材料计划四、重要施工机械计划五、施工用电量和用水量计划第九章、施工网络图及进度计划第十章、施工现场平面图编制依据一、本工程施工蓝图及现场踏勘纪实；二、国家现行建筑安装工程施工及验收规范、标准图集；三、建筑安装工程质量标准检查评估标准；四、国家有关建筑、安装的法律、法规和合肥市地方有关规定及规定；五、建筑安装工程安全技术操作规程及有关规定；六、公司有关内部施工技术规程；（1）ISO9002idtGB/T19002－2023《质量体系》（2）安徽华强建筑工程有限公司公司标准。第一章工程概况社会主义新农村·南岗社区11#住宅楼工程位于南岗社区。11#住宅楼为地下一层、地上十一层剪力墙结构。建筑层高2.8m，总高35.3m，总建筑面积12085.7㎡。本建筑属二级建筑，耐火等级均为二级，抗震设防烈度均为7度，屋面防水等级均为Ⅱ级，设计使用年限50年。室内地坪±0.000标高相对绝对标高44.60m，室内外高差为0.30m。本工程由合肥城创建设投资有限公司投资建设，北京中华建筑设计研究院设计。名称内容监理单位合肥市康达工程建设监理有限责任公司计划工期410天工程概况建筑面积12085.7㎡建筑层高层高：2.8m。建筑部分重要功能住宅楼外装饰外装饰重要为外墙涂料，防水面砖。门窗工程住宅分户门为成品整体防盗保温门，单元入口门为电子插长门。住宅楼室内木门暂时不制作，外窗为塑料门窗。名称内容工程概况建筑部分内装饰住户室内为一般粉刷毛批，公共部分为乳胶漆墙面，厨卫墙面贴瓷砖。楼、地面做法：为水泥砂浆楼地面结构部分基础结构工程基础均为平板式筏形基础地上结构本工程为剪力墙结构，抗震设防烈度为7度。工程设计使用年限50年。11#楼所采用的砼强度等级：基础垫层为C15；筏板基础砼为C40。标高为8.4m以下剪力墙为C30；标高为8.4m以上剪力墙为C25；梁板梯均为C25，构造柱、构架梁、构架柱及填充墙的圈梁为C20。本工程墙体为200及120（内隔墙）厚非承重粘土空心砖墙体；未注明的墙体：0.3m以下墙体采用所采用MU10蒸压粉煤灰砖，M5水泥砂浆砌筑；0.3m以上采用MU7.5非承重粘土空心砖（容重＜9.6KN/㎡，空心率≥40%），M5混合砂浆砌筑。名称内容工程概况给排水工程给排水工程给排水工程：重要用于屋顶水箱、厨卫间生活用水。涉及给水系统、排水系统和卫生设备安装。给水管：热水管采用聚丙烯给水管（99-R）热熔连接，给水主管采用钢塑复合管，电熔连接。生活排水管采用PVC管材，排水立管采用UPVC管材，空调排水管、雨水管采用加厚承压硬聚氯乙烯管材。电气工程电气工程本工程为十一层住宅，电气工程涉及室内照明系统；电话、宽带网、电视系统；防雷接地系统等。电源采用VV22铠装电缆直埋引入低压380/220伏电源，电源进户反复接地与防雷接地共用；室内配线、电力干线在垂直强电管井内桥架350×150敷设，支线为导线穿PVC管敷设；弱电在垂直弱电管井以金属线槽及穿管暗敷。防雷接地：采用自然联合接地形式，接地电阻实测应小于1欧姆。第二章、施工项目管理班子配置1、施工组织机构为了便于社会主义新农村·南岗社区11#住宅楼工程的统一管理，加快施工进度，保证410天工期及质量规定，提高经济效益及社会信誉，公司决定成立该工程项目部，实行项目管理法，机构组织见图示：项目经理负责生产安全现场负责人技术负责人—负责技术—钢筋工长其他工长木工工长瓦工工长施工计划材料员技术员质检员测量员安全员2、项目管理班子人员配置表：序号职务姓名职称1项目经理2工程负责人3施工员4质检员5专职安全员3、项目管理班子重要人员职责①项目经理：负责项目施工生产，经营管理系全面工作，完毕生产计划；负责质量体制在该项目的
