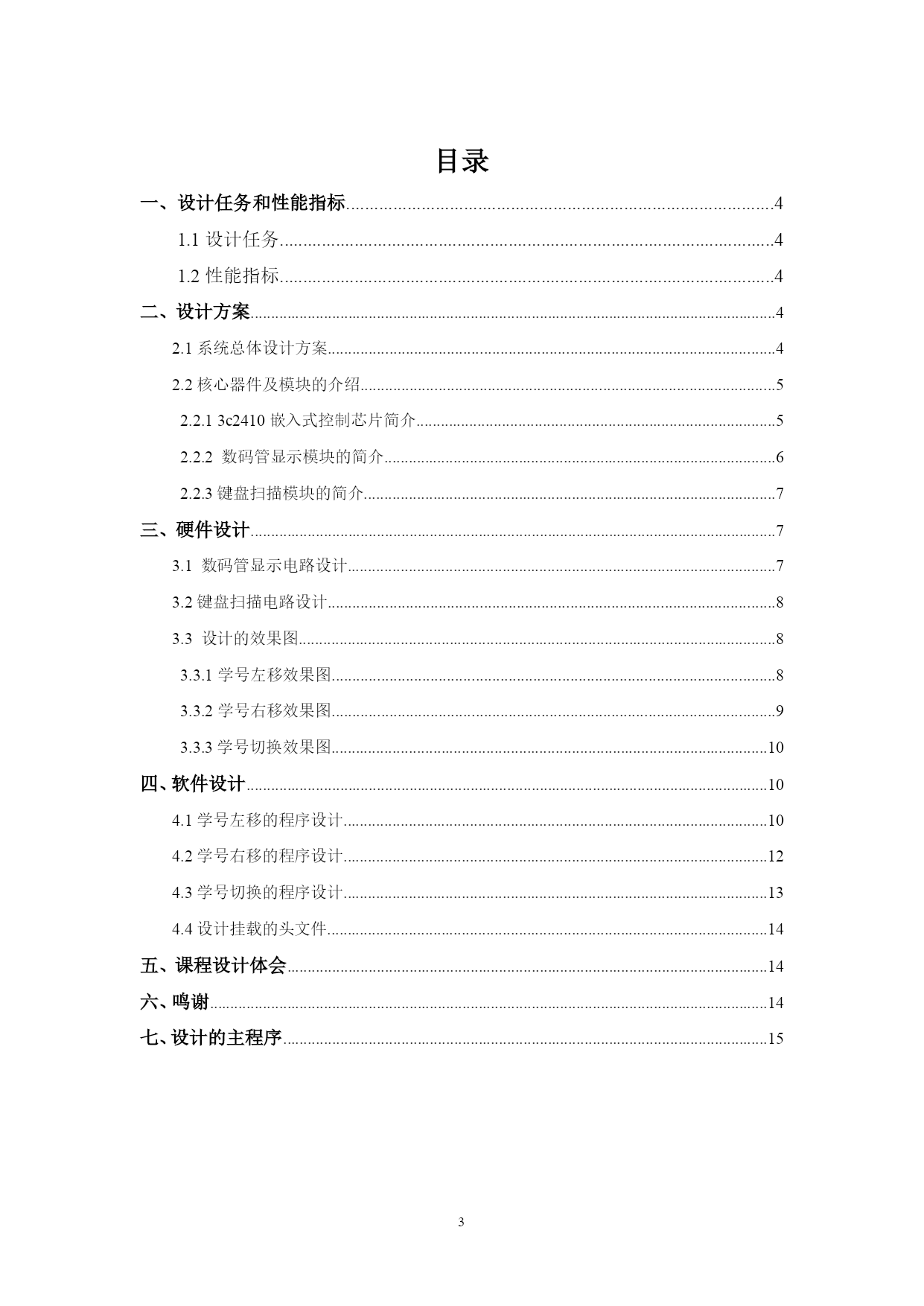

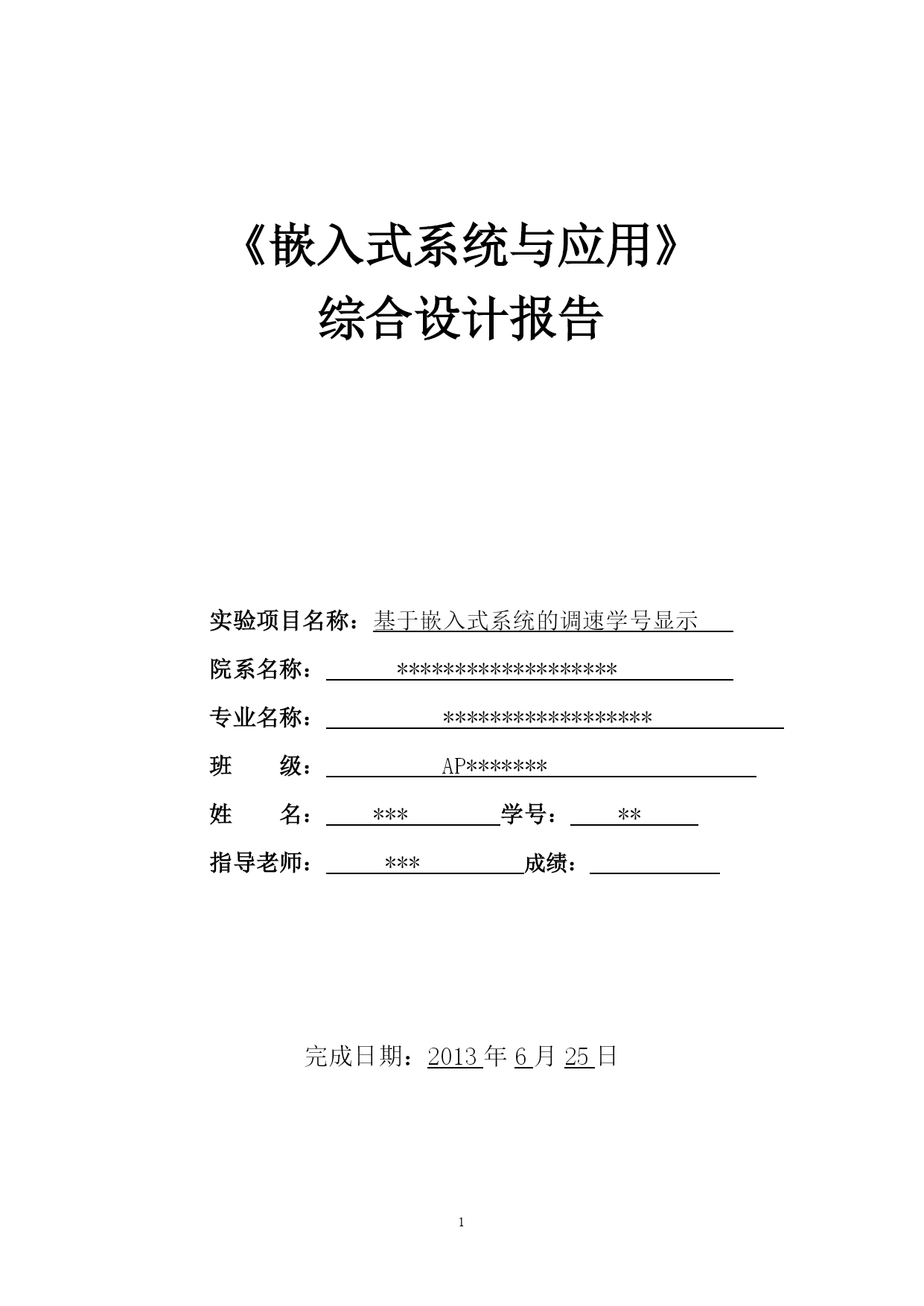

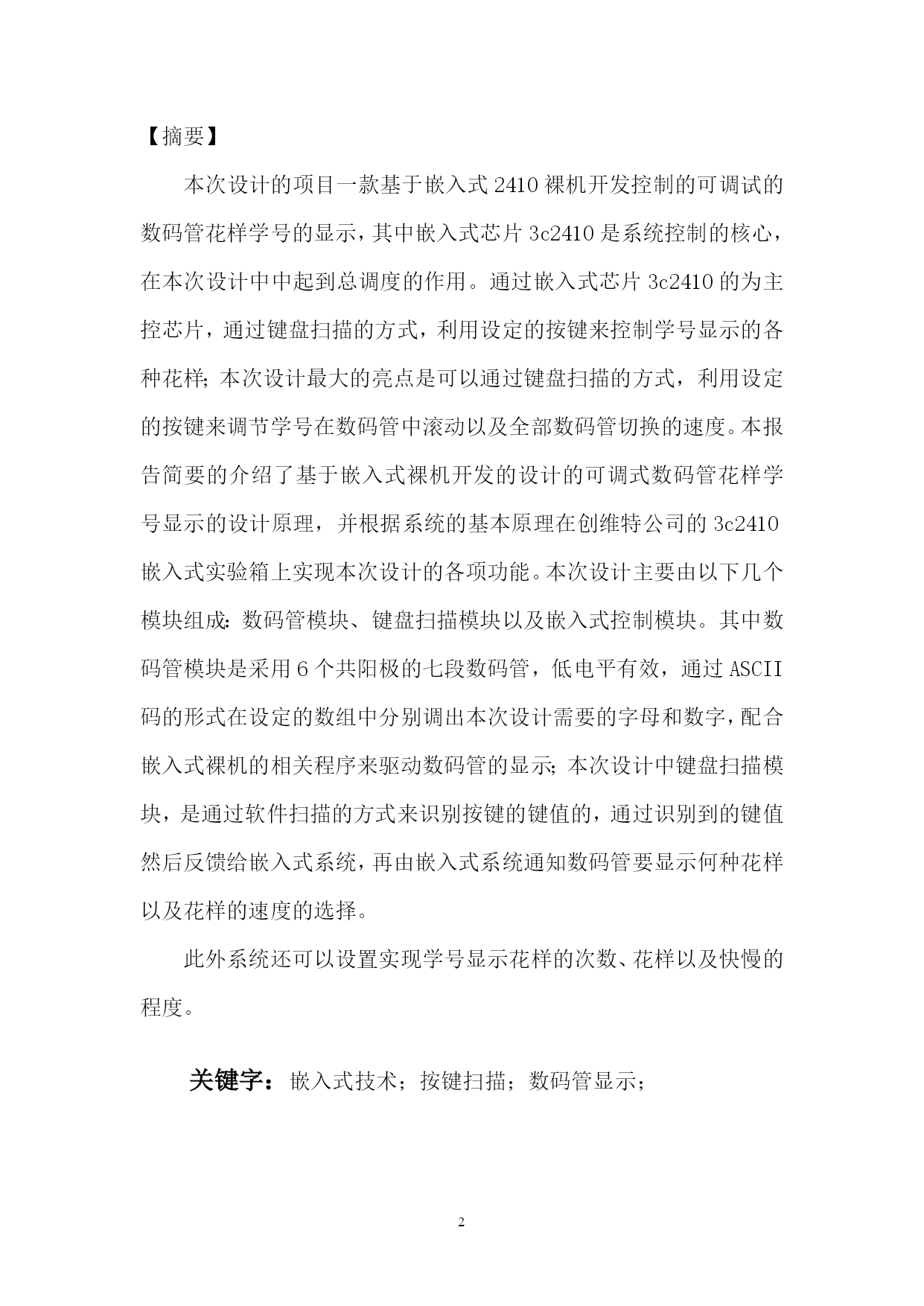

《嵌入式系统与应用》综合设计报告实验项目名称：基于嵌入式系统的调速学号显示院系名称：*******************专业名称：******************班级：AP*******姓名：***学号：**指导老师：***成绩：完成日期：2013年6月25日【摘要】本次设计的项目一款基于嵌入式2410裸机开发控制的可调试的数码管花样学号的显示，其中嵌入式芯片3c2410是系统控制的核心，在本次设计中中起到总调度的作用。通过嵌入式芯片3c2410的为主控芯片，通过键盘扫描的方式，利用设定的按键来控制学号显示的各种花样；本次设计最大的亮点是可以通过键盘扫描的方式，利用设定的按键来调节学号在数码管中滚动以及全部数码管切换的速度。本报告简要的介绍了基于嵌入式裸机开发的设计的可调式数码管花样学号显示的设计原理，并根据系统的基本原理在创维特公司的3c2410嵌入式实验箱上实现本次设计的各项功能。本次设计主要由以下几个模块组成：数码管模块、键盘扫描模块以及嵌入式控制模块。其中数码管模块是采用6个共阳极的七段数码管，低电平有效，通过ASCII码的形式在设定的数组中分别调出本次设计需要的字母和数字，配合嵌入式裸机的相关程序来驱动数码管的显示；本次设计中键盘扫描模块，是通过软件扫描的方式来识别按键的键值的，通过识别到的键值然后反馈给嵌入式系统，再由嵌入式系统通知数码管要显示何种花样以及花样的速度的选择。此外系统还可以设置实现学号显示花样的次数、花样以及快慢的程度。关键字：嵌入式技术；按键扫描；数码管显示；目录一、设计任务和性能指标...........................................................................................41.1设计任务..........................................................................................................41.2性能指标..........................................................................................................4二、设计方案.................................................................................................................................42.1系统总体设计方案.............................................................................................................42.2核心器件及模块的介绍.....................................................................................................52.2.13c2410嵌入式控制芯片简介........................................................................................52.2.2数码管显示模块的简介................................................................................................62.2.3键盘扫描模块的简介.....................................................................................................7三、硬件设计.................................................................................................................................73.1数码管显示电路设计.........................................................................................................73.2键盘扫描电路设计....................
