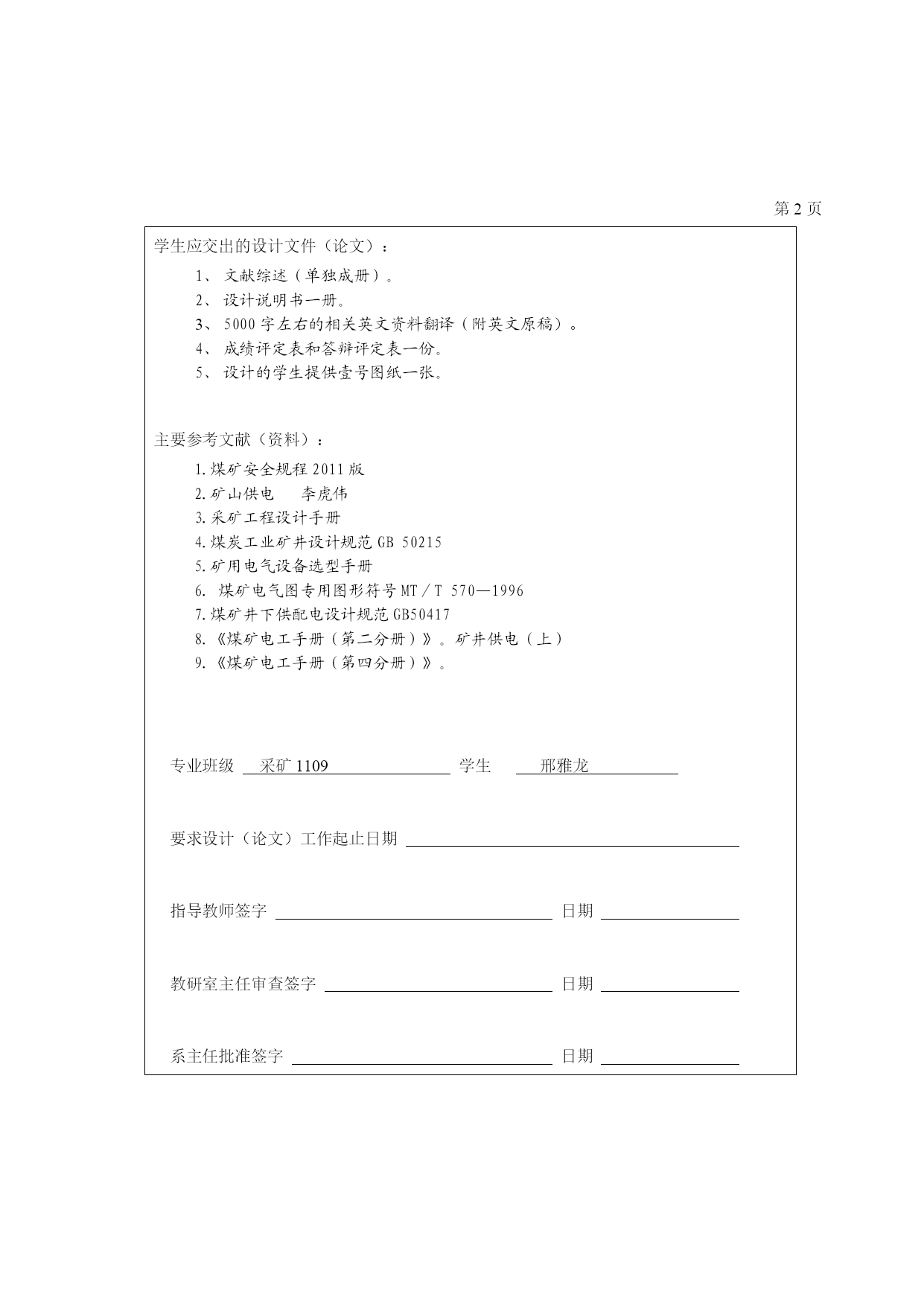

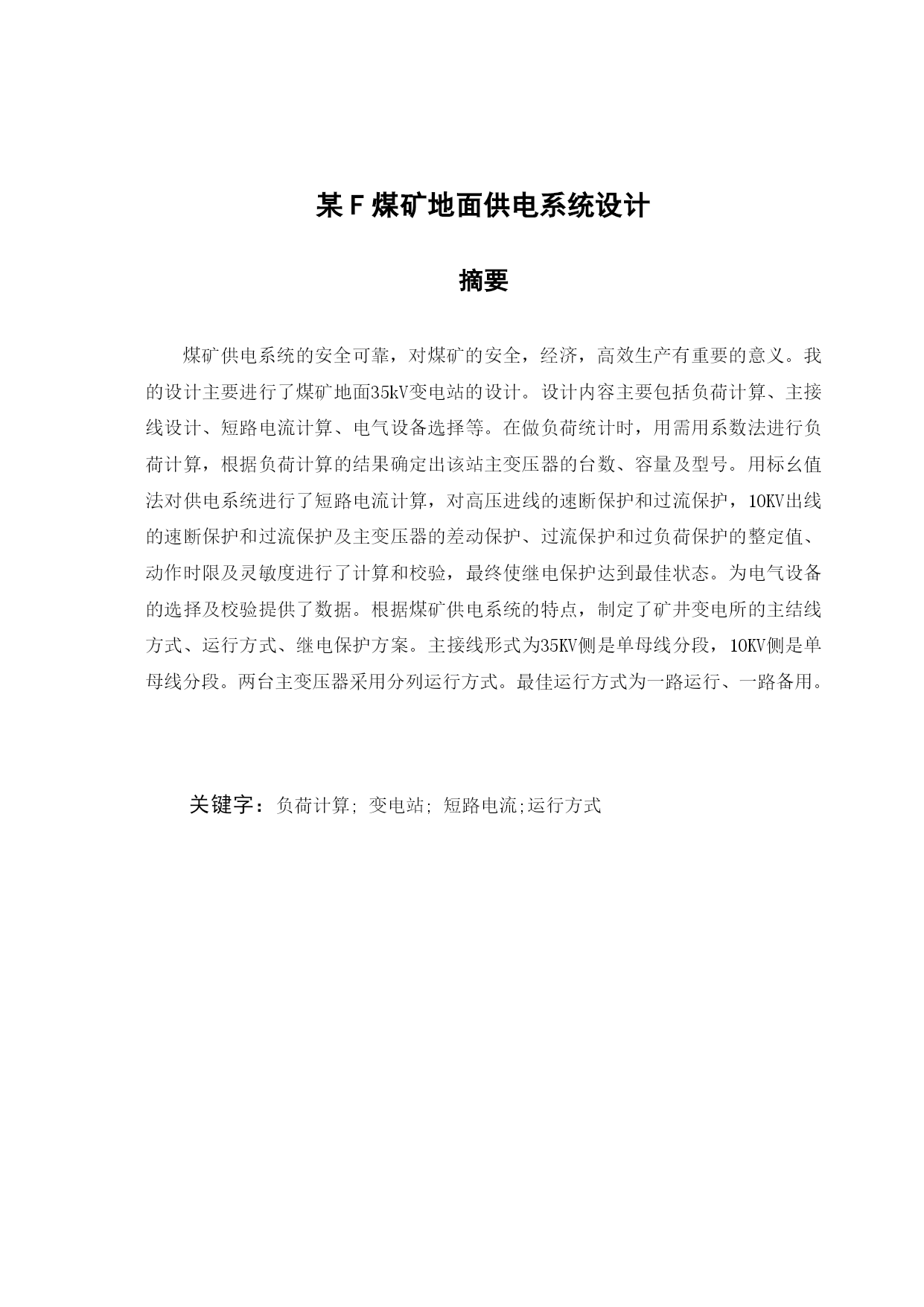

太原理工大学毕业设计（论文）任务书毕业设计（论文）题目：某F煤矿地面供电系统设计毕业设计（论文）要求及已知条件（资料）：要求：1．按时完成毕业设计任务。2．强调独立完成毕业设计任务，杜绝抄袭。3．设计内容要求方案合理，各种参数处理、选取得当，计算正确。4．设计说明书要求语言简练、文理通顺、字迹工整。5．图纸严格按工程图纸要求绘制。6．完成5000字左右的相关英文资料的翻译。已知条件：某F有限责任公司下辖的甲煤矿和乙煤矿，井田相邻，两个井田均批准开采3、8、9、12、15号等五个煤层，井田面积共计11.884km2。根据两个矿井的实际情况，F煤炭有限责任公司决定对两个矿井的技术改造工程进行调整：关闭甲煤矿，将其0.30Mt/a的生产能力划归乙煤矿；集中改造乙煤矿，生产规模由0.45Mt/a扩建至1.20Mt/a。现需建设地面35/10kV矿井变电所一座，供电线路采用双回路35kV架空线。一回主供电源引自FA110kV变电站，长度9.5km；另一备用电源线路引自FB110kV变电站，长度2.77km。35kV母线最大短路参数Sdmax=450MVA,变电所距井下中央变电所1km.负荷统计见附表一。毕业设计（论文）主要内容：概述；矿井负荷计算和无功功率补偿；地面35kv变电所主变压器的选择与校验；地面35kv变电所主接线方案确定；短路电流计算；地面35kv变电所一次设备的选择校验；地面35kv变电所二次回路方案的选择与继电保护的整定；地面35kv变电所的防雷与接地；井下中央变电所负荷计算与短路电流计算；学生应交出的设计文件（论文）：文献综述（单独成册）。设计说明书一册。5000字左右的相关英文资料翻译（附英文原稿）。成绩评定表和答辩评定表一份。设计的学生提供壹号图纸一张。主要参考文献（资料）：1.煤矿安全规程2011版2.矿山供电李虎伟3.采矿工程设计手册4.煤炭工业矿井设计规范GB502155.矿用电气设备选型手册6.煤矿电气图专用图形符号MT／T570—19967.煤矿井下供配电设计规范GB504178.《煤矿电工手册（第二分册）》。矿井供电（上）9.《煤矿电工手册（第四分册）》。专业班级采矿1109学生邢雅龙要求设计（论文）工作起止日期指导教师签字日期教研室主任审查签字日期系主任批准签字日期PAGE\*MERGEFORMATIII某F煤矿地面供电系统设计摘要煤矿供电系统的安全可靠，对煤矿的安全，经济，高效生产有重要的意义。我的设计主要进行了煤矿地面35kV变电站的设计。设计内容主要包括负荷计算、主接线设计、短路电流计算、电气设备选择等。在做负荷统计时，用需用系数法进行负荷计算，根据负荷计算的结果确定出该站主变压器的台数、容量及型号。用标幺值法对供电系统进行了短路电流计算，对高压进线的速断保护和过流保护，10KV出线的速断保护和过流保护及主变压器的差动保护、过流保护和过负荷保护的整定值、动作时限及灵敏度进行了计算和校验，最终使继电保护达到最佳状态。为电气设备的选择及校验提供了数据。根据煤矿供电系统的特点，制定了矿井变电所的主结线方式、运行方式、继电保护方案。主接线形式为35KV侧是单母线分段，10KV侧是单母线分段。两台主变压器采用分列运行方式。最佳运行方式为一路运行、一路备用。关键字：负荷计算;变电站;短路电流;运行方式APowerSupplySystemOfTheGroundFDesignAbstractThedesignofthepreliminarydesignofthedesignoftheGround35kVsubstation.Thedesignprocessincludesloadcalculation,themainwiringdesign,shortcircuitcalculations,electricalequipmentselection.ThroughMine35KVsubstationloadstatisticsdowithrequiredloadfactormethodtocalculate,determinethestation'smaintransformerstationnumber,capacityandtypeofloadcalculationbasedontheresults.Withaunitvaluemethodofthepowersupplysystemoftheshort-circuitcurrentcalculation,fortheselectionandverificationofelectricalequipmenttoprovidedata.Accordingtothecharacteristicsofcoalminepowersystem,developami
