工程结构课程设计-钢筋混凝土单向板肋梁楼盖课程设计.doc

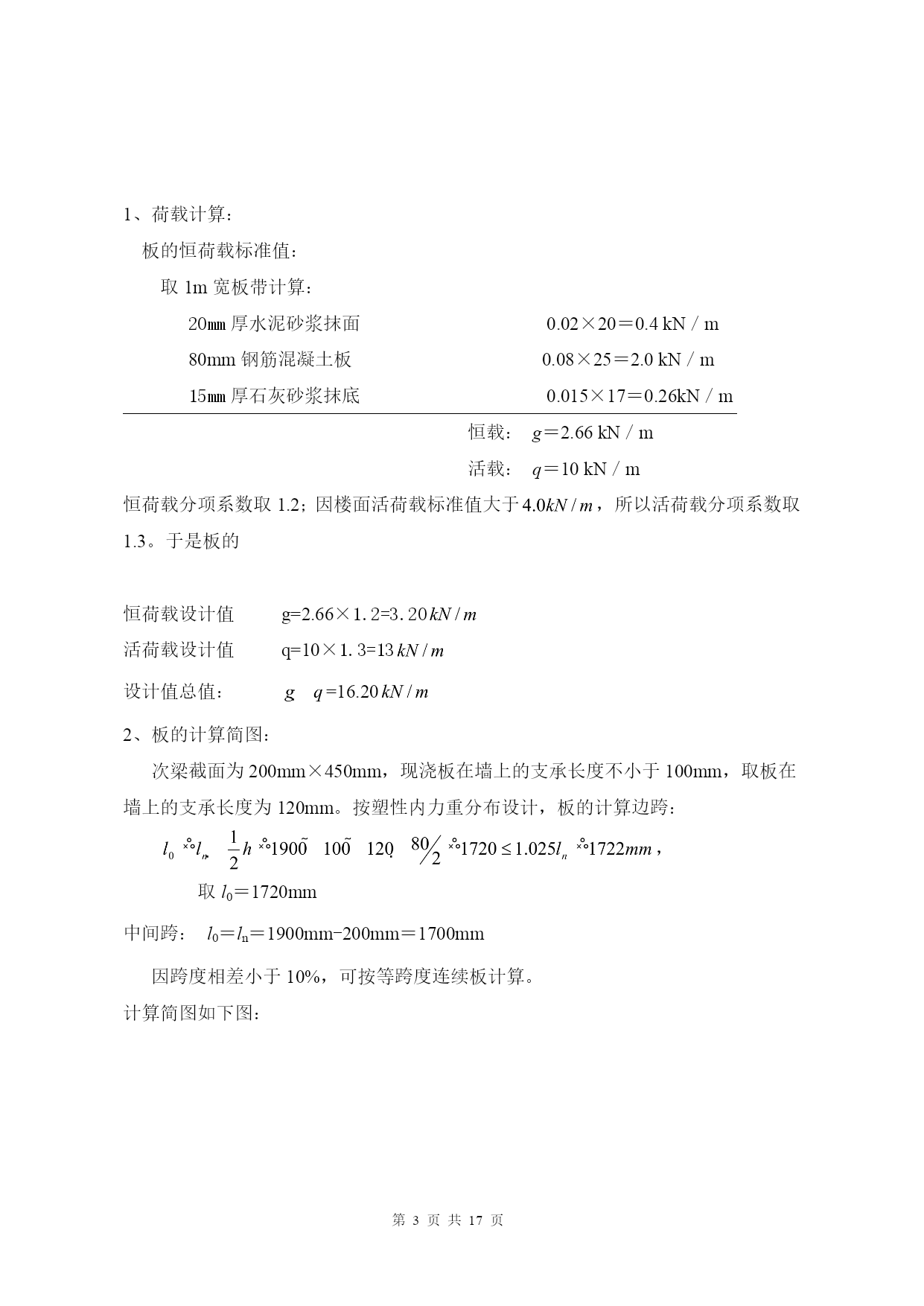

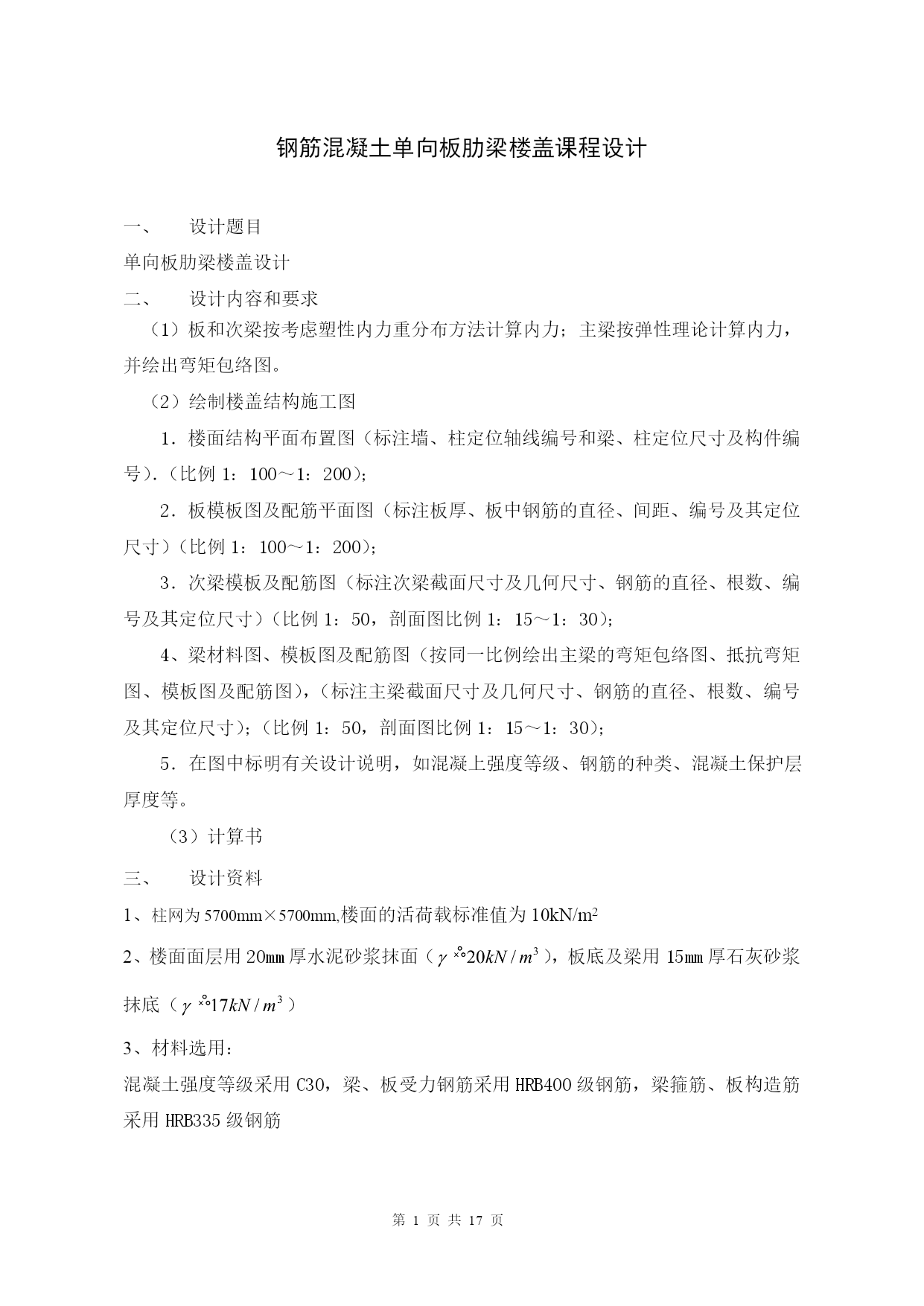

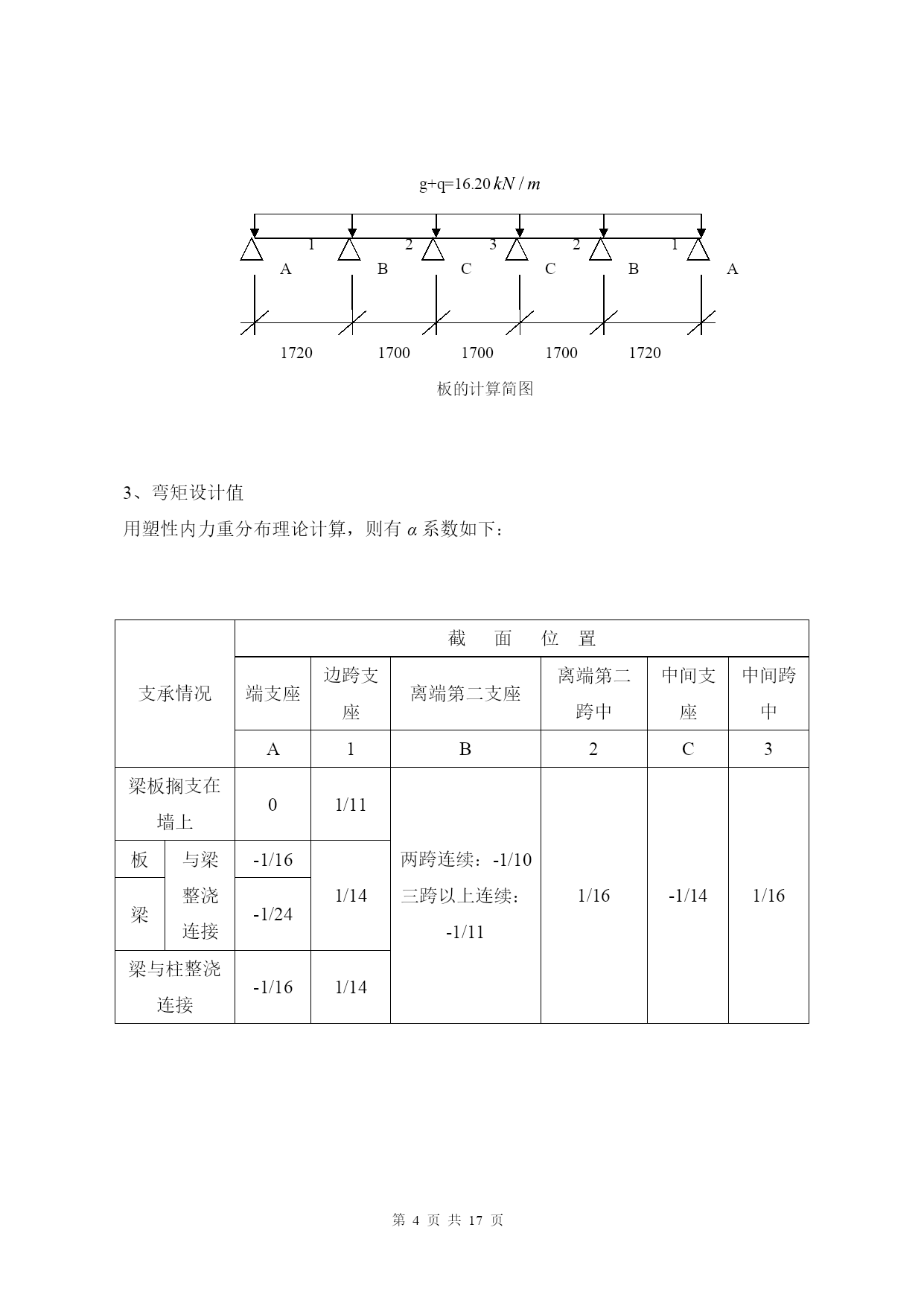

第页共NUMPAGES17页提供全套毕业设计，各专业都有淮阴工学院工程结构课程设计课程名称：工程结构课程编号：1411860学生班级：工管1102学号：1101606134姓名：指导老师：钢筋混凝土单向板肋梁楼盖课程设计设计题目单向板肋梁楼盖设计设计内容和要求（1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力，并绘出弯矩包络图。（2）绘制楼盖结构施工图1．楼面结构平面布置图（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）．（比例1：100～1：200）；2．板模板图及配筋平面图（标注板厚、板中钢筋的直径、间距、编号及其定位尺寸）（比例1：100～1：200）；3．次梁模板及配筋图（标注次梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）（比例1：50，剖面图比例1：15～1：30）；4、梁材料图、模板图及配筋图（按同一比例绘出主梁的弯矩包络图、抵抗弯矩图、模板图及配筋图），（标注主梁截面尺寸及几何尺寸、钢筋的直径、根数、编号及其定位尺寸）；（比例1：50，剖面图比例1：15～1：30）；5．在图中标明有关设计说明，如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。（3）计算书设计资料1、柱网为5700mm×5700mm,楼面的活荷载标准值为10kN/m22、楼面面层用20mm厚水泥砂浆抹面（），板底及梁用15mm厚石灰砂浆抹底（）3、材料选用：混凝土强度等级采用C30，梁、板受力钢筋采用HRB400级钢筋，梁箍筋、板构造筋采用HRB335级钢筋现浇钢筋混凝土单向板肋梁楼盖设计计算书楼盖结构平面布置：１、主梁沿横向布置，次梁沿纵向布置。主梁的跨度为5.7m,次梁的跨度为5.7m,主梁每跨内布置两根次梁,板的跨度为1.9m。楼盖结构布置图如下：楼盖建筑平面(L1=5700mmL2=5700mm)２、按高跨比条件，当，对于工业建筑的楼盖板，要求h≥80mm，取板厚h＝80mm3、次梁的截面高度应满足h＝(～)L＝(317～475)mm，取h＝450mm。则b＝(～)h＝(150～225)mm，取b＝200mm。4、主梁的截面高度应该满足h＝(～)L＝(380～590)mm，取h＝550mm。则b＝(～)h＝(183～275)mm，取b＝200mm。板的设计（按塑性内力重分布计算）：1、荷载计算：板的恒荷载标准值：取1m宽板带计算：20mm厚水泥砂浆抹面0.02×20＝0.4kN／m80mm钢筋混凝土板0.08×25＝2.0kN／m15mm厚石灰砂浆抹底0.015×17＝0.26kN／m恒载：g＝2.66kN／m活载：q＝10kN／m恒荷载分项系数取1.2；因楼面活荷载标准值大于，所以活荷载分项系数取1.3。于是板的恒荷载设计值g=2.66×1.2=3.20活荷载设计值q=10×1.3=13设计值总值：=16.202、板的计算简图：次梁截面为200mm×450mm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。按塑性内力重分布设计，板的计算边跨：，取l0＝1720mm中间跨：l0＝ln＝1900mm-200mm＝1700mm因跨度相差小于10%，可按等跨度连续板计算。计算简图如下图：17201700170017001720g+q=16.20板的计算简图ABC123C2B1A3、弯矩设计值用塑性内力重分布理论计算，则有α系数如下：支承情况截面位置端支座边跨支座离端第二支座离端第二跨中中间支座中间跨中A1B2C3梁板搁支在墙上01/11两跨连续：-1/10三跨以上连续：-1/111/16-1/141/16板与梁整浇连接-1/161/14梁-1/24梁与柱整浇连接-1/161/14则由可计算出、、、，计算结果如下表：截面位置1B2Cα1/11-1/111/16-1/144.36-4.362.93-3.34由题知：环境类别为一类，C30混凝土，板最小保护层厚度c=15mm。板厚80mm，板宽b=1000mm。C30混凝土，=1.0，，HRB400钢筋，根据各跨跨中及支座弯矩可列表计算如下：板的配筋计算截面1B2C4.36-4.362.93-3.34（）51.480.0850.0850.0570.065()0.0900.0900.0590.067轴线=1\*GB3①～=2\*GB3②=5\*GB3⑤～=6\*GB3⑥计算配筋（mm2）214.5214.5140.6159.7实际配筋（mm2）6/8@1502186/8@1502186@1501896@150189轴线=2\*GB3②～=5\*GB3⑤计算配筋（mm2）214.5214.50.8×140.6=112.5*0.8×159.7=127.8*实际配筋（mm
