年处理1.2万吨乙醇-水连续筛板精馏塔设计-毕业论文.doc

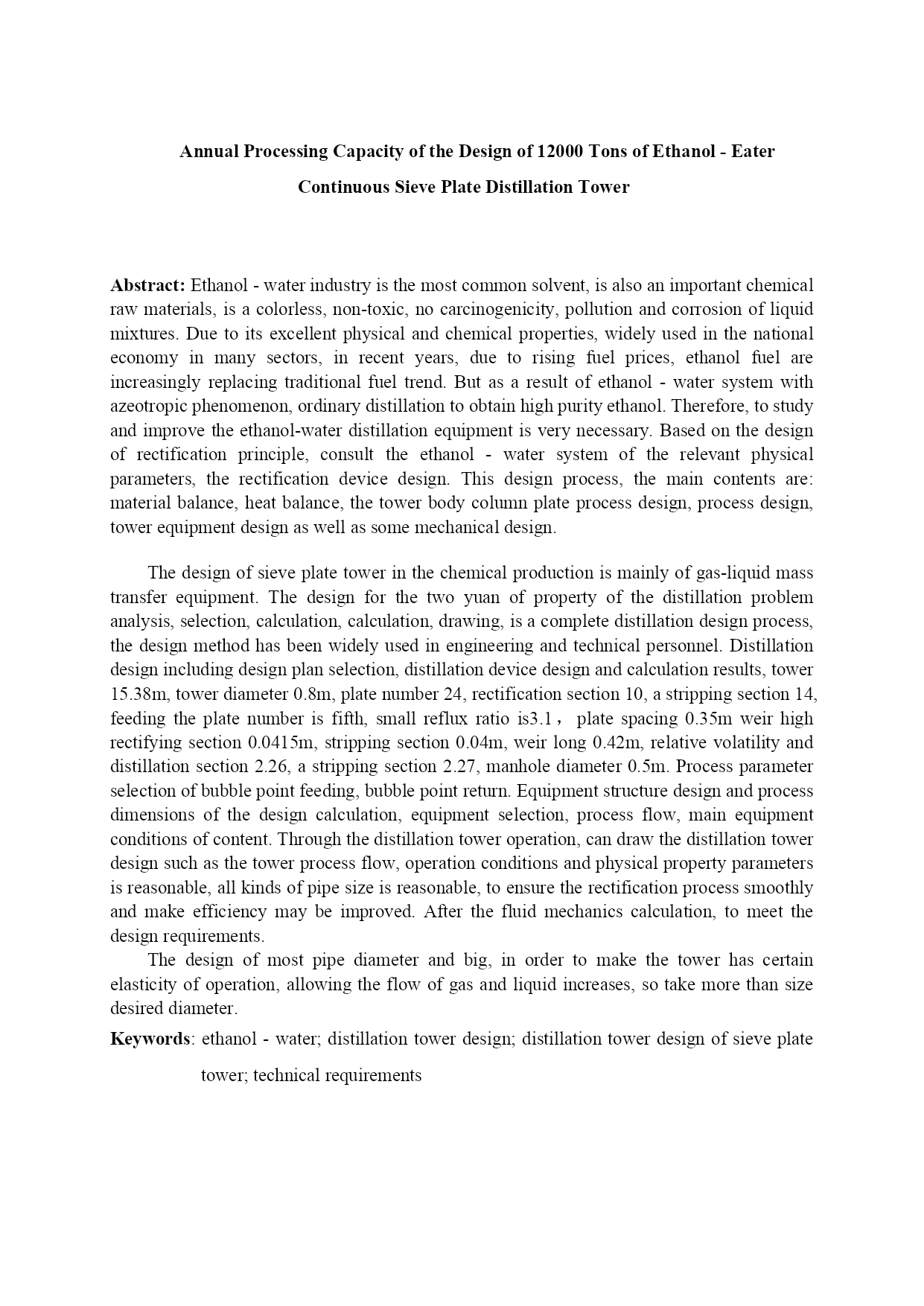

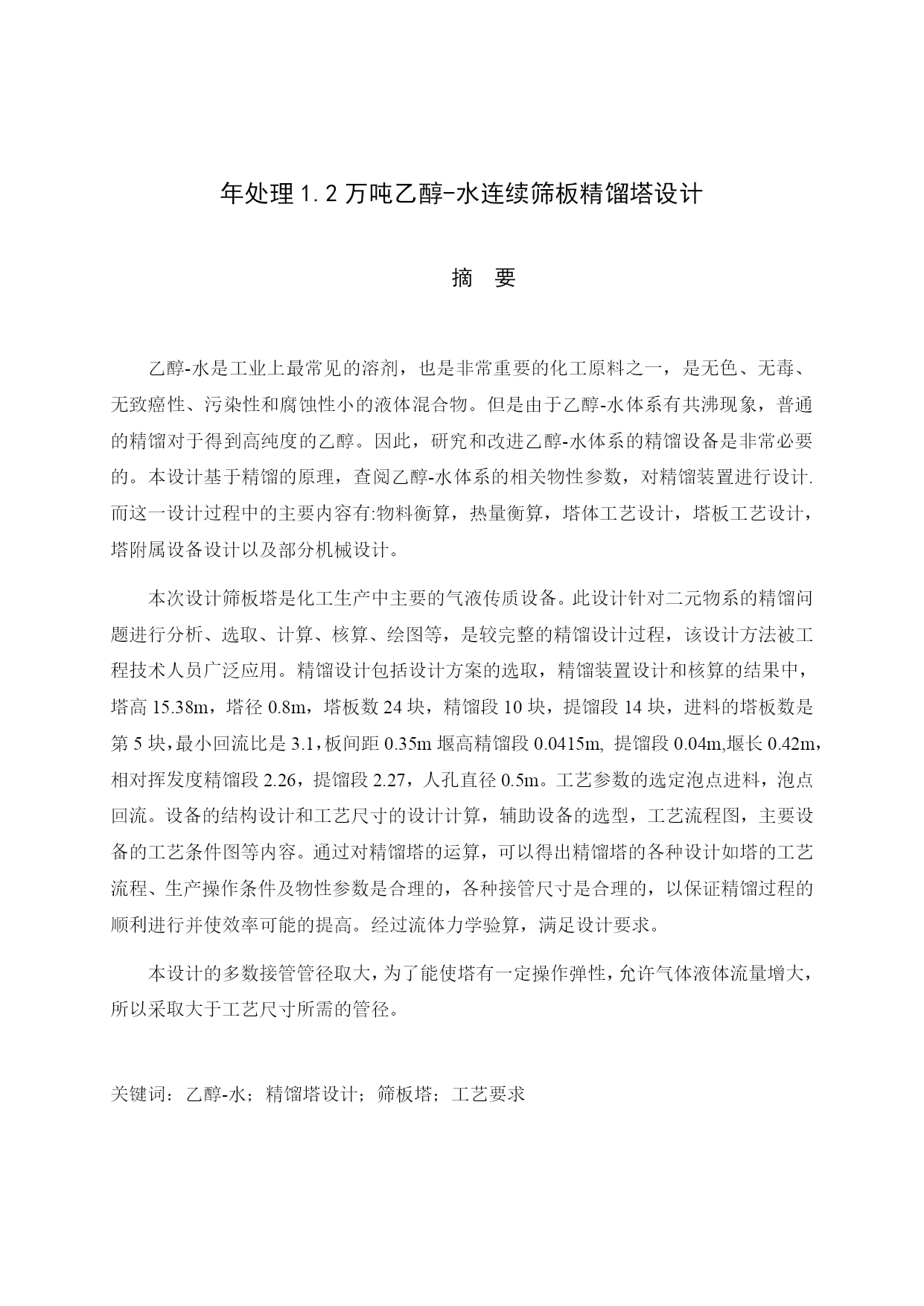

曲靖师范学院化学化工学院2012届本科毕业论文年处理1.2万吨乙醇-水连续筛板精馏塔设计摘要乙醇-水是工业上最常见的溶剂，也是非常重要的化工原料之一，是无色、无毒、无致癌性、污染性和腐蚀性小的液体混合物。但是由于乙醇-水体系有共沸现象，普通的精馏对于得到高纯度的乙醇。因此，研究和改进乙醇-水体系的精馏设备是非常必要的。本设计基于精馏的原理，查阅乙醇-水体系的相关物性参数，对精馏装置进行设计.而这一设计过程中的主要内容有:物料衡算，热量衡算，塔体工艺设计，塔板工艺设计，塔附属设备设计以及部分机械设计。本次设计筛板塔是化工生产中主要的气液传质设备。此设计针对二元物系的精馏问题进行分析、选取、计算、核算、绘图等，是较完整的精馏设计过程，该设计方法被工程技术人员广泛应用。精馏设计包括设计方案的选取，精馏装置设计和核算的结果中，塔高15.38m，塔径0.8m，塔板数24块，精馏段10块，提馏段14块，进料的塔板数是第5块，最小回流比是3.1，板间距0.35m堰高精馏段0.0415m,提馏段0.04m,堰长0.42m，相对挥发度精馏段2.26，提馏段2.27，人孔直径0.5m。工艺参数的选定泡点进料，泡点回流。设备的结构设计和工艺尺寸的设计计算，辅助设备的选型，工艺流程图，主要设备的工艺条件图等内容。通过对精馏塔的运算，可以得出精馏塔的各种设计如塔的工艺流程、生产操作条件及物性参数是合理的，各种接管尺寸是合理的，以保证精馏过程的顺利进行并使效率可能的提高。经过流体力学验算，满足设计要求。本设计的多数接管管径取大，为了能使塔有一定操作弹性，允许气体液体流量增大，所以采取大于工艺尺寸所需的管径。关键词：乙醇-水；精馏塔设计；筛板塔；工艺要求AnnualProcessingCapacityoftheDesignof12000TonsofEthanol-EaterContinuousSievePlateDistillationTowerAbstract:Ethanol-waterindustryisthemostcommonsolvent,isalsoanimportantchemicalrawmaterials,isacolorless,non-toxic,nocarcinogenicity,pollutionandcorrosionofliquidmixtures.Duetoitsexcellentphysicalandchemicalproperties,widelyusedinthenationaleconomyinmanysectors,inrecentyears,duetorisingfuelprices,ethanolfuelareincreasinglyreplacingtraditionalfueltrend.Butasaresultofethanol-watersystemwithazeotropicphenomenon,ordinarydistillationtoobtainhighpurityethanol.Therefore,tostudyandimprovetheethanol-waterdistillationequipmentisverynecessary.Basedonthedesignofrectificationprinciple,consulttheethanol-watersystemoftherelevantphysicalparameters,therectificationdevicedesign.Thisdesignprocess,themaincontentsare:materialbalance,heatbalance,thetowerbodycolumnplateprocessdesign,processdesign,towerequipmentdesignaswellassomemechanicaldesign.Thedesignofsieveplatetowerinthechemicalproductionismainlyofgas-liquidmasstransferequipment.Thedesignforthetwoyuanofpropertyofthedistillationproblemanalysis,selection,calculation,calculation,drawing,isacompletedistillationdesignprocess,thedesignmethodhasbeenwidelyusedinengineeringandtechnicalpersonnel.Distillationdesignincludingdesignpl
