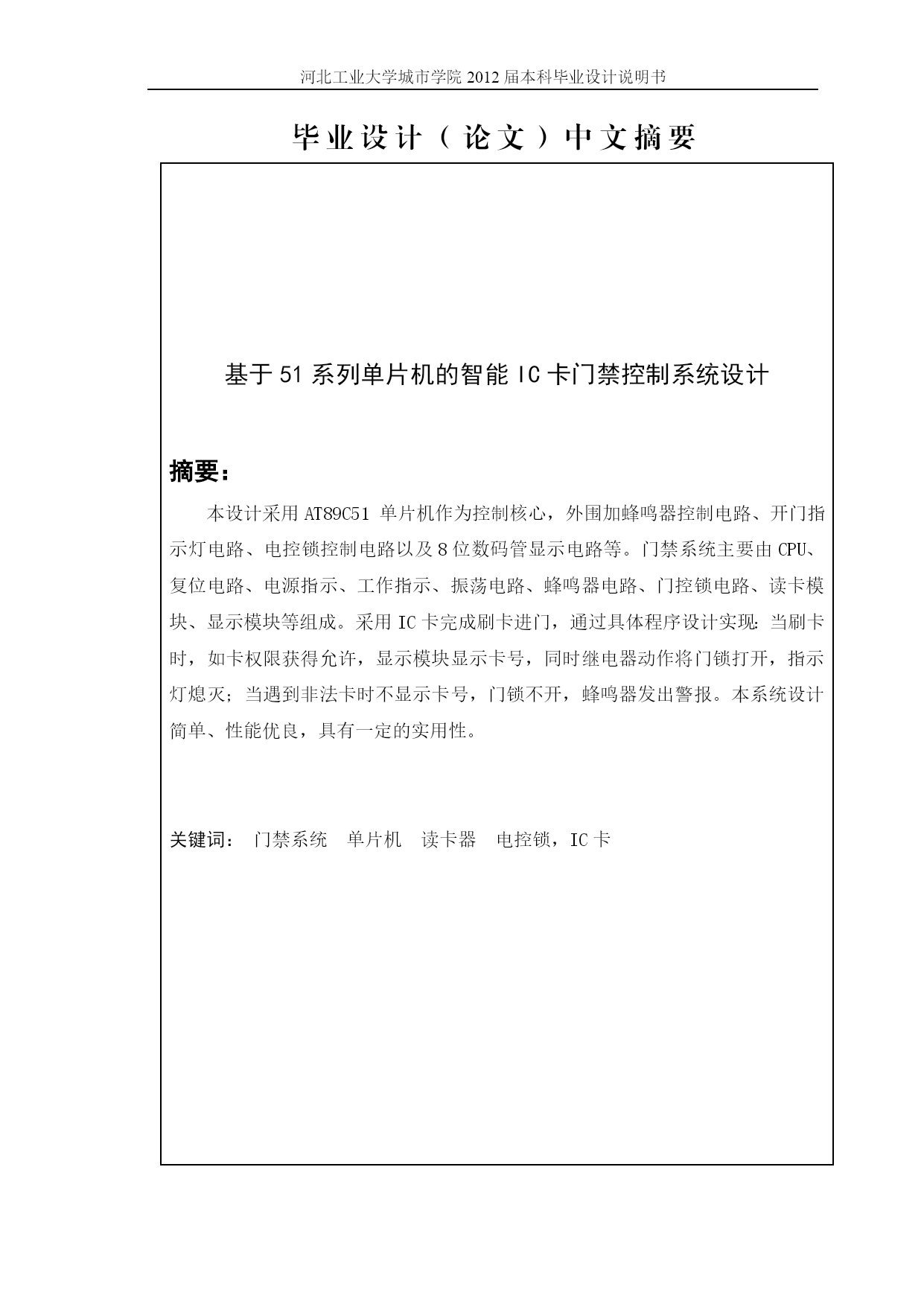

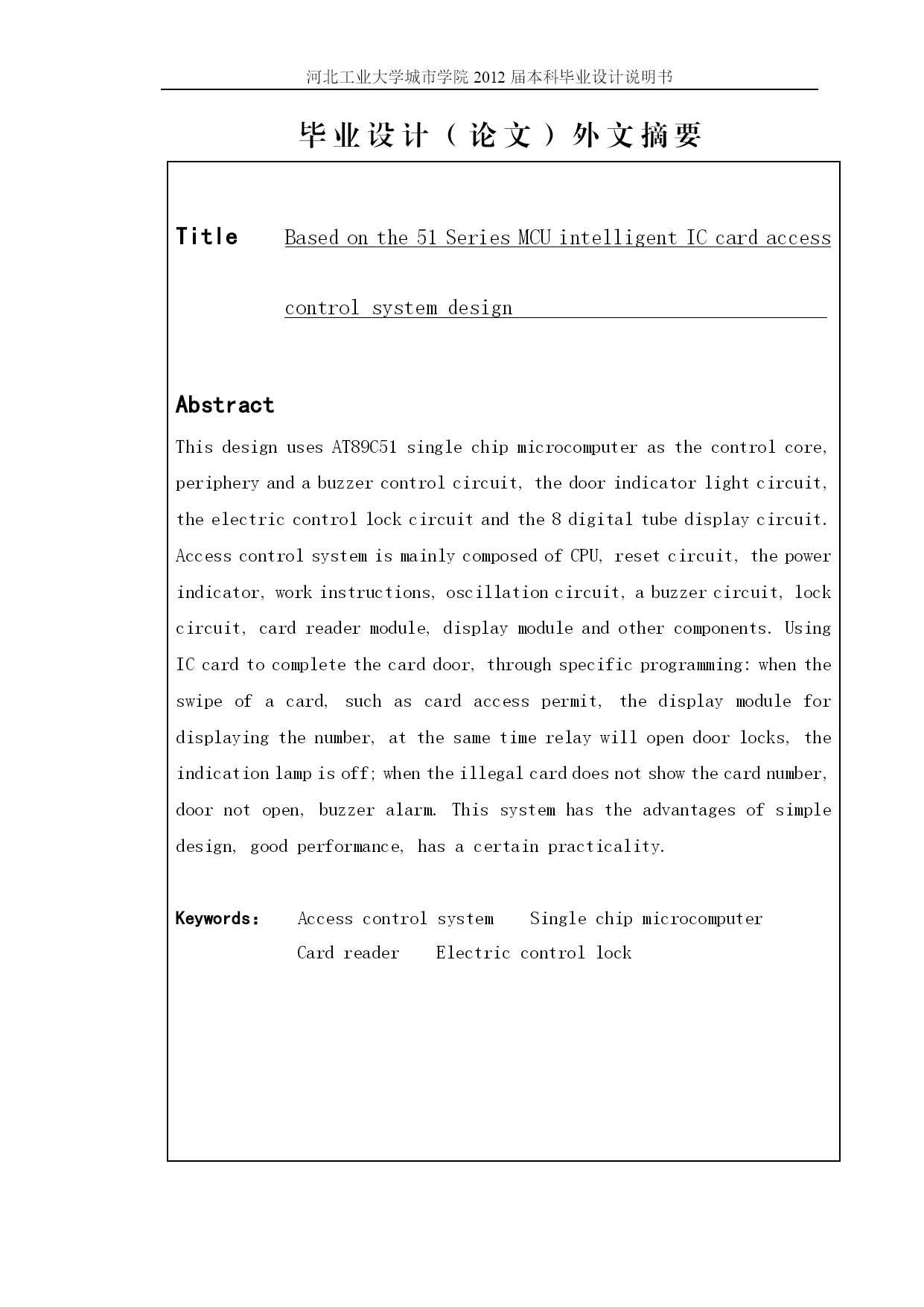

河北工业大学城市学院2012届本科毕业设计说明书毕业设计（论文）中文摘要基于51系列单片机的智能IC卡门禁控制系统设计摘要：本设计采用AT89C51单片机作为控制核心，外围加蜂鸣器控制电路、开门指示灯电路、电控锁控制电路以及8位数码管显示电路等。门禁系统主要由CPU、复位电路、电源指示、工作指示、振荡电路、蜂鸣器电路、门控锁电路、读卡模块、显示模块等组成。采用IC卡完成刷卡进门，通过具体程序设计实现：当刷卡时，如卡权限获得允许，显示模块显示卡号，同时继电器动作将门锁打开，指示灯熄灭；当遇到非法卡时不显示卡号，门锁不开，蜂鸣器发出警报。本系统设计简单、性能优良，具有一定的实用性。关键词：门禁系统单片机读卡器电控锁，IC卡河北工业大学城市学院2012届本科毕业设计说明书毕业设计（论文）外文摘要TitleBasedonthe51SeriesMCUintelligentICcardaccesscontrolsystemdesignAbstractThisdesignusesAT89C51singlechipmicrocomputerasthecontrolcore,peripheryandabuzzercontrolcircuit,thedoorindicatorlightcircuit,theelectriccontrollockcircuitandthe8digitaltubedisplaycircuit.AccesscontrolsystemismainlycomposedofCPU,resetcircuit,thepowerindicator,workinstructions,oscillationcircuit,abuzzercircuit,lockcircuit,cardreadermodule,displaymoduleandothercomponents.UsingICcardtocompletethecarddoor,throughspecificprogramming:whentheswipeofacard,suchascardaccesspermit,thedisplaymodulefordisplayingthenumber,atthesametimerelaywillopendoorlocks,theindicationlampisoff;whentheillegalcarddoesnotshowthecardnumber,doornotopen,buzzeralarm.Thissystemhastheadvantagesofsimpledesign,goodperformance,hasacertainpracticality.Keywords：AccesscontrolsystemSinglechipmicrocomputerCardreaderElectriccontrollock目次1引言………………………………………………………………………12门禁系统方案设计与选择…………………………………………………………22.1方案的选择……………………………………………………………………22.2IC卡的选择…………………………………………………………………32.3设计原理………………………………………………………………………32.4设计功能…………………………………………………………………………33门禁系统硬件电路的设计………………………………………………………43.1门禁系统电路基本原理…………………………………………………………43.1.1门禁系统结构图………………………………………………………………43.1.2门禁系统主要组成……………………………………………………………43.1.3门禁系统工作原理……………………………………………………………43.2门禁系统整体电路图…………………………………………………………53.3门禁系统各部分电路图………………………………………………………53.3.1主控芯片AT89C51……………………………………………………………53.3.2门锁电路………………………………………………………………………83.3.3报警电路……………………………………………………………………93.3.4工作指示灯电路……………………………………………………………93.3.5读卡模块……………………………………………………………………103.3.6显示模块……………………………………………………………………134门禁系统软件设计与调试………………………………………………………154.1系统软件设计基本思路………………………………………………………154.2系统软件
