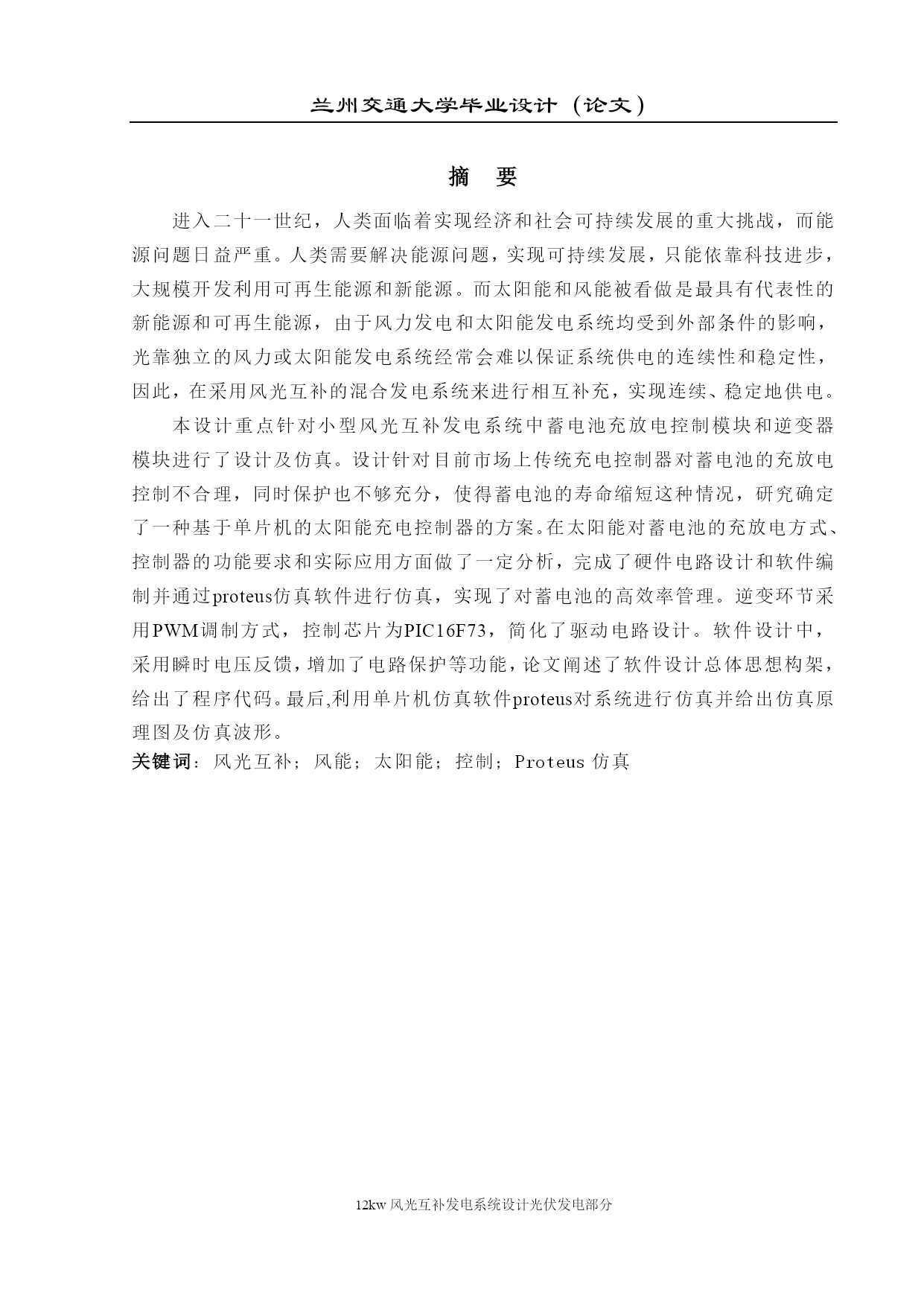

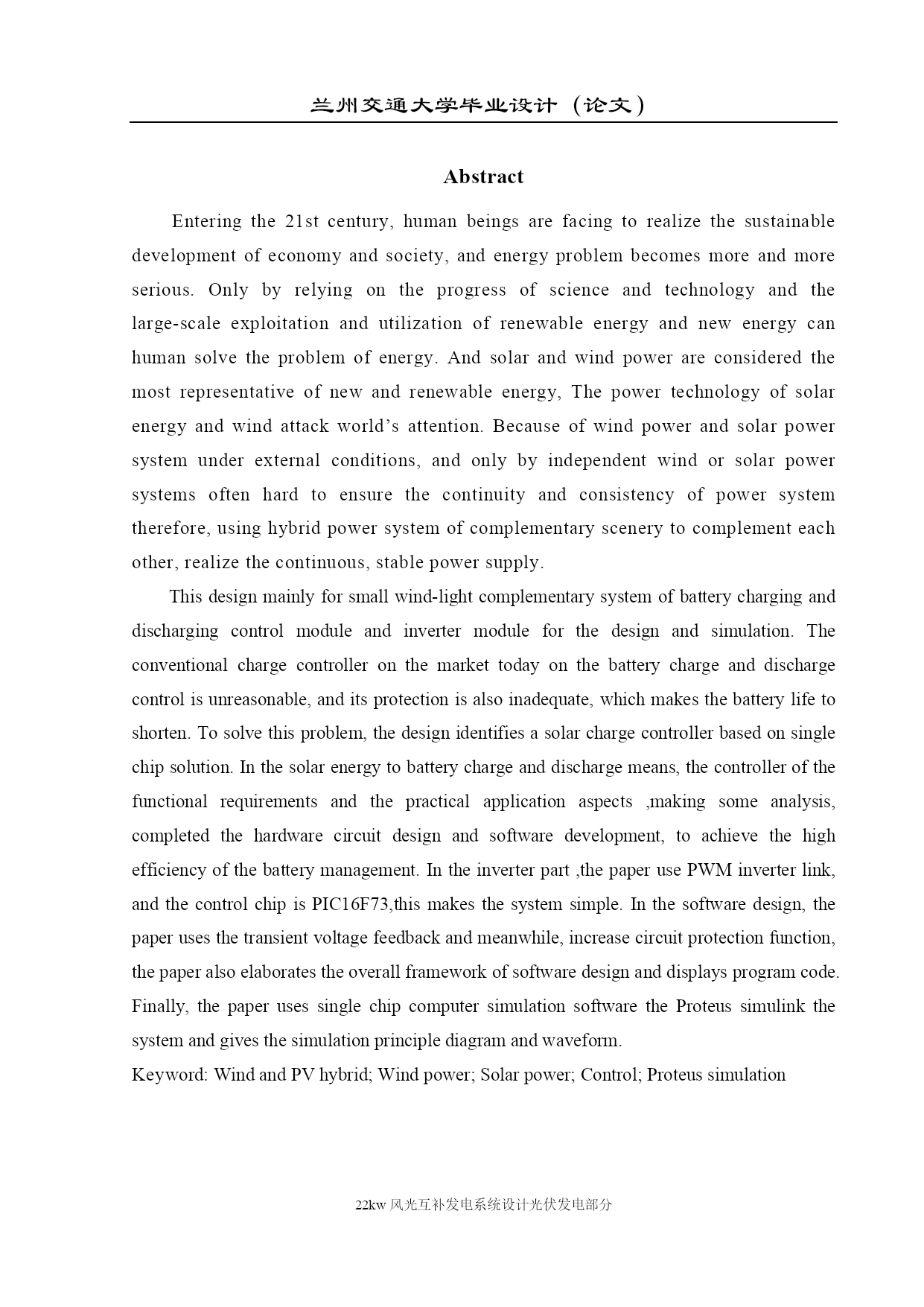

兰州交通大学毕业设计（论文）PAGE\*MERGEFORMAT412kw风光互补发电系统设计光伏发电部分摘要进入二十一世纪，人类面临着实现经济和社会可持续发展的重大挑战，而能源问题日益严重。人类需要解决能源问题，实现可持续发展，只能依靠科技进步，大规模开发利用可再生能源和新能源。而太阳能和风能被看做是最具有代表性的新能源和可再生能源，由于风力发电和太阳能发电系统均受到外部条件的影响，光靠独立的风力或太阳能发电系统经常会难以保证系统供电的连续性和稳定性，因此，在采用风光互补的混合发电系统来进行相互补充，实现连续、稳定地供电。本设计重点针对小型风光互补发电系统中蓄电池充放电控制模块和逆变器模块进行了设计及仿真。设计针对目前市场上传统充电控制器对蓄电池的充放电控制不合理，同时保护也不够充分，使得蓄电池的寿命缩短这种情况，研究确定了一种基于单片机的太阳能充电控制器的方案。在太阳能对蓄电池的充放电方式、控制器的功能要求和实际应用方面做了一定分析，完成了硬件电路设计和软件编制并通过proteus仿真软件进行仿真，实现了对蓄电池的高效率管理。逆变环节采用PWM调制方式，控制芯片为PIC16F73，简化了驱动电路设计。软件设计中，采用瞬时电压反馈，增加了电路保护等功能，论文阐述了软件设计总体思想构架，给出了程序代码。最后,利用单片机仿真软件proteus对系统进行仿真并给出仿真原理图及仿真波形。关键词：风光互补；风能；太阳能；控制；Proteus仿真AbstractEnteringthe21stcentury,humanbeingsarefacingtorealizethesustainabledevelopmentofeconomyandsociety,andenergyproblembecomesmoreandmoreserious.Onlybyrelyingontheprogressofscienceandtechnologyandthelarge-scaleexploitationandutilizationofrenewableenergyandnewenergycanhumansolvetheproblemofenergy.Andsolarandwindpowerareconsideredthemostrepresentativeofnewandrenewableenergy,Thepowertechnologyofsolarenergyandwindattackworld’sattention.Becauseofwindpowerandsolarpowersystemunderexternalconditions,andonlybyindependentwindorsolarpowersystemsoftenhardtoensurethecontinuityandconsistencyofpowersystemtherefore,usinghybridpowersystemofcomplementaryscenerytocomplementeachother,realizethecontinuous,stablepowersupply.Thisdesignmainlyforsmallwind-lightcomplementarysystemofbatterycharginganddischargingcontrolmoduleandinvertermoduleforthedesignandsimulation.Theconventionalchargecontrolleronthemarkettodayonthebatterychargeanddischargecontrolisunreasonable,anditsprotectionisalsoinadequate,whichmakesthebatterylifetoshorten.Tosolvethisproblem,thedesignidentifiesasolarchargecontrollerbasedonsinglechipsolution.Inthesolarenergytobatterychargeanddischargemeans,thecontrollerofthefunctionalrequirementsandthepracticalapplicationaspects,makingsomeanalysis,completedthehardwarecircuitdesignandsoftwaredevelopment,toachievethehighefficiencyofthebatterymanagement.Intheinv
