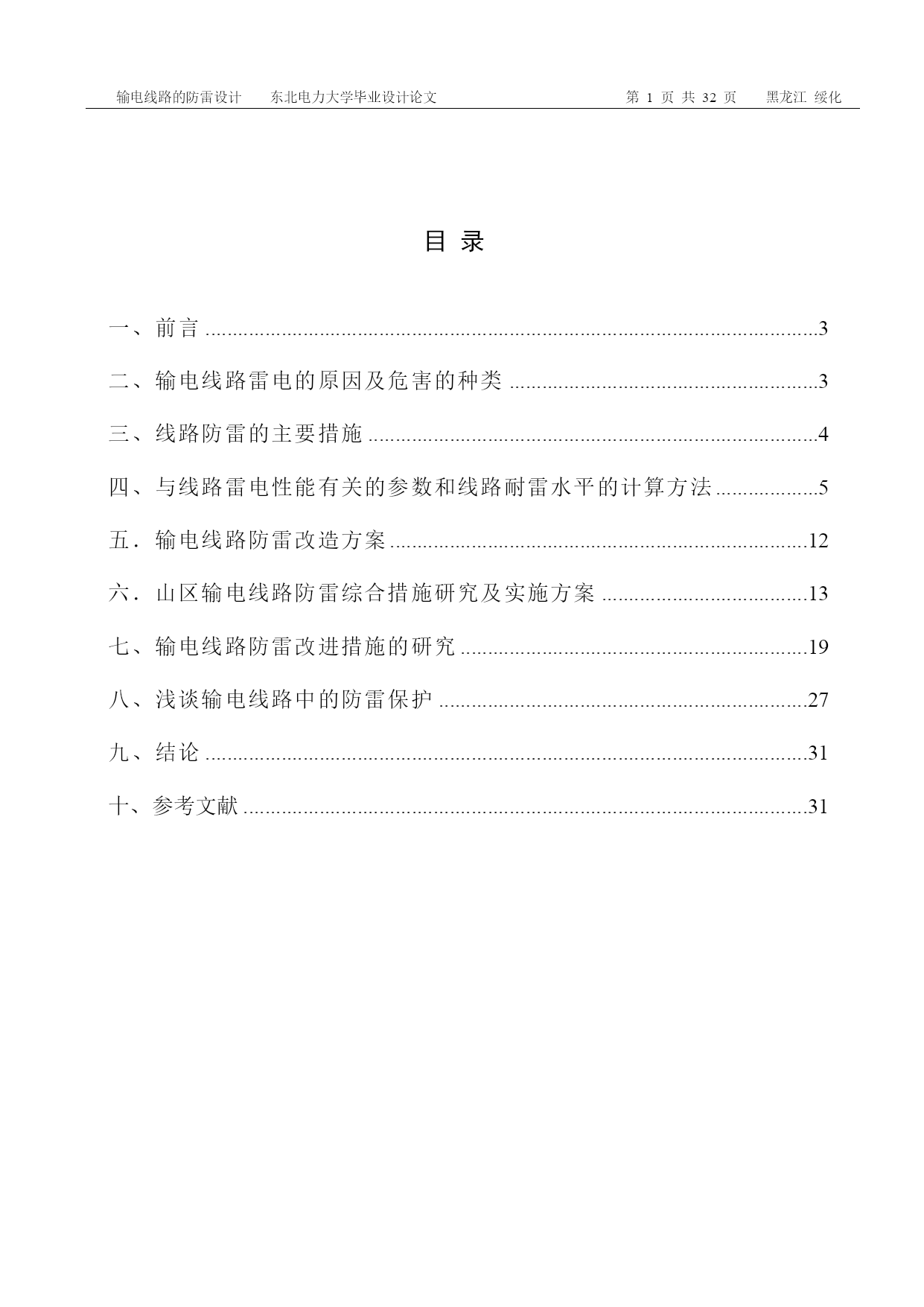

东北电力大学毕业设计论文输电线路的防雷设计专业：电气工程及其自动化指导教师：学生姓名：尤忠宝学校：东北电力大学日期：2013年3月输电线路的防雷设计东北电力大学毕业设计论文第页共NUMPAGES32页黑龙江绥化目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc226347672"一、前言PAGEREF_Toc226347672\h3HYPERLINK\l"_Toc226347673"二、输电线路雷电的原因及危害的种类PAGEREF_Toc226347673\h3HYPERLINK\l"_Toc226347674"三、线路防雷的主要措施PAGEREF_Toc226347674\h4HYPERLINK\l"_Toc226347675"四、与线路雷电性能有关的参数和线路耐雷水平的计算方法PAGEREF_Toc226347675\h5HYPERLINK\l"_Toc226347676"五．输电线路防雷改造方案PAGEREF_Toc226347676\h12HYPERLINK\l"_Toc226347677"六．山区输电线路防雷综合措施研究及实施方案PAGEREF_Toc226347677\h13HYPERLINK\l"_Toc226347678"七、输电线路防雷改进措施的研究PAGEREF_Toc226347678\h19HYPERLINK\l"_Toc226347679"八、浅谈输电线路中的防雷保护PAGEREF_Toc226347679\h27HYPERLINK\l"_Toc226347680"九、结论PAGEREF_Toc226347680\h31HYPERLINK\l"_Toc226347681"十、参考文献PAGEREF_Toc226347681\h31输电线路的防雷设计摘要近年来，随着电网规模的不断发展，雷击引起输电线路跳闸故障也逐年增多，严生影响线路设备安全运行。从输电工程伊始，架空输电线路的雷击跳闸一直是困扰安全供电的一个难题，雷害事故几乎占线路全部跳闸事故的1/3或更多。因此，寻求更有效的线路防雷保护措施，一直是世界各国电力工作者关注的课题。为了减少输电电路的雷击故障，近年来，我们采取了多种防雷措施，如降低杆塔接地电阻，提高线路绝缘水平，采用负角保护，架设耦合地线，安装线路避雷器等，这对维护好备单位的输电线路起到了一定的作用。本文从分析我国输电线路雷击跳闸事故的经验和有关研究入手，重点讨论了线路雷击次数、雷电流幅值概率、线路常规防雷保护措施的效果，以及近年来涌现的线路防雷用金属氧化物避雷器卓越的保护性能等有关问题，并对线路避雷器的应用提出了建议，供有关部门参考。一、前言随着电力工业的迅速发展，输电线路覆盖面不断扩大，超高压输电线路的延伸，因雷击输电线路而引起的跳闸事故日益增多，据国内外输电线路故障在近十几年来的分类统计表明，由于雷击引起输电线路的跳闸次数占输电线路总故障跳闸次数的50%—70%，尤其是在多雷，土壤，电阻率高，地形复杂地区的输电线路雷击事故率更高，这将给社会带来世大的经济损失。二、输电线路雷电的原因及危害的种类1雷电的产生雷电是自然界中一种常见的放电现象。关于雷电的产生有多种解释理论，通常我们认为由于大气中热空气上升，与高空冷空气产生摩擦，从而形成了带有正负电荷的小水滴。当正负电荷累积达到一定的电荷值时，会在带有不同极性的云团之间以及动云团对地之间形成强大的电场，从而产生云团对云团和云团对地的放电过程，这就是通常所说的内电和响雷。具体来说，冰晶的摩擦、雨滴的破碎、水滴的冻结、云体的碰撞等均可使云粒子起电。一般云的顶部带正电，底部带负电，两种极性不同的电荷公使云的内部或云与地之间形成强电声场，瞬间剧烈放电爆发出强大的电火花，也就是我们看到的闪电。在闪电通道中，电极强，温度可骤升至2万摄氏度，气压突增，空气剧烈膨胀，人们便会听到爆炸似的声波振荡，这就是雷声。雷电危害的种类雷击的危害主要有三方面：第一是直击雷。是指雷云对大地某点发生的强烈放电。它可以直接击中设备，雷电击中架空线，如电力线，电话线等。雷电流登便沿着导线进入设备，从而造成损坏。第二是感应雷。它可分为静电感应及电磁感应。当带电雷云（一般带负电）出现在导线上空时，由于静电感应作用，导线上束缚了大量的相反电荷。一旦雷云对某目标放电，雷云上的负电荷便瞬间消失，此时导线上的大旦正电荷依然存在，并以雷电波的形式沿着导线经设备入地，引起设备损坏。当雷电流沿着导体流入大地时，由于频率高，强度大，在导体的附近便产生很强的交变电磁场，如果设备在这个场中，便会感应出很高的电压，以致损坏。对于灵敏的电子设
