高压静电吸发器的研究与设计.doc

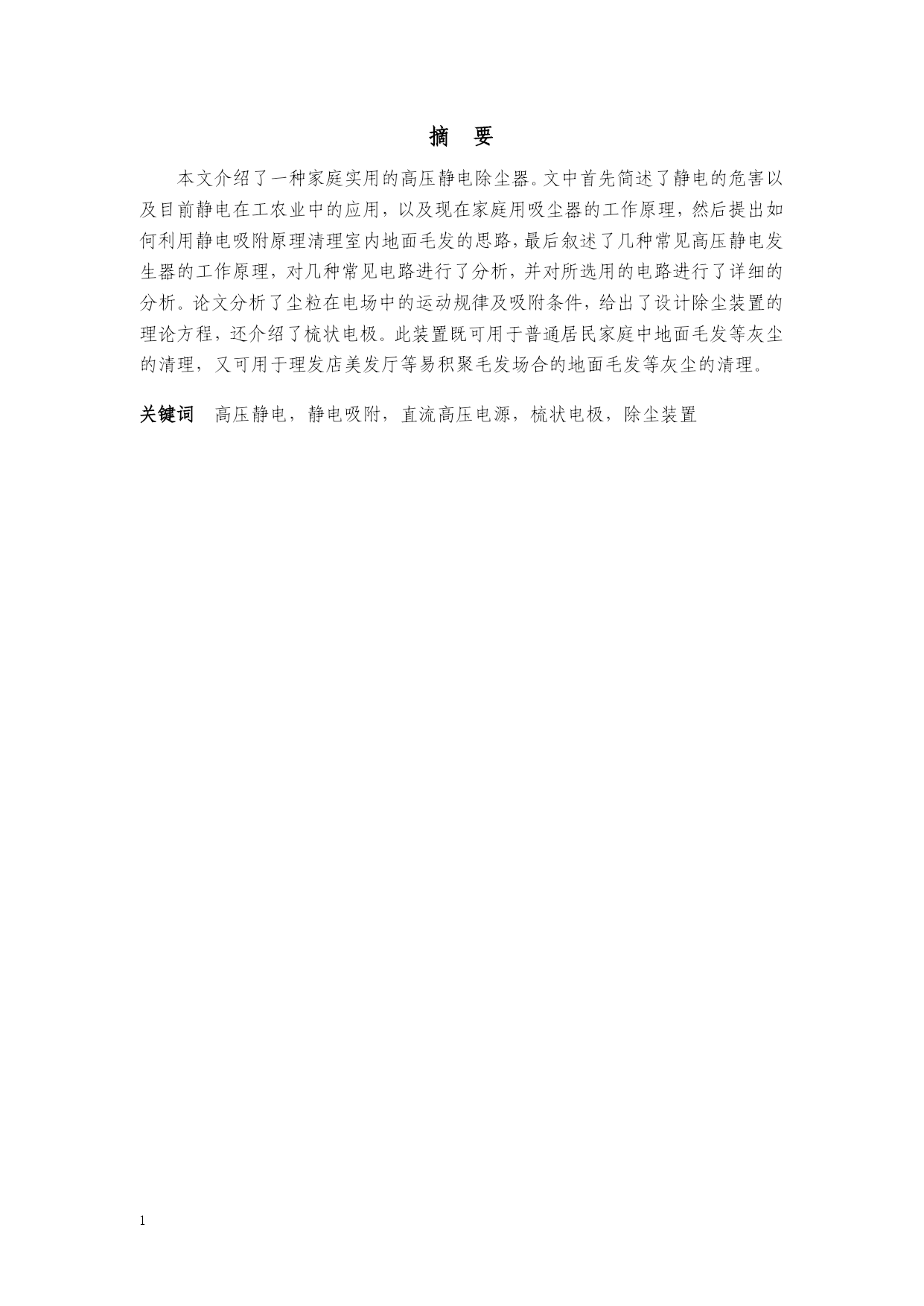

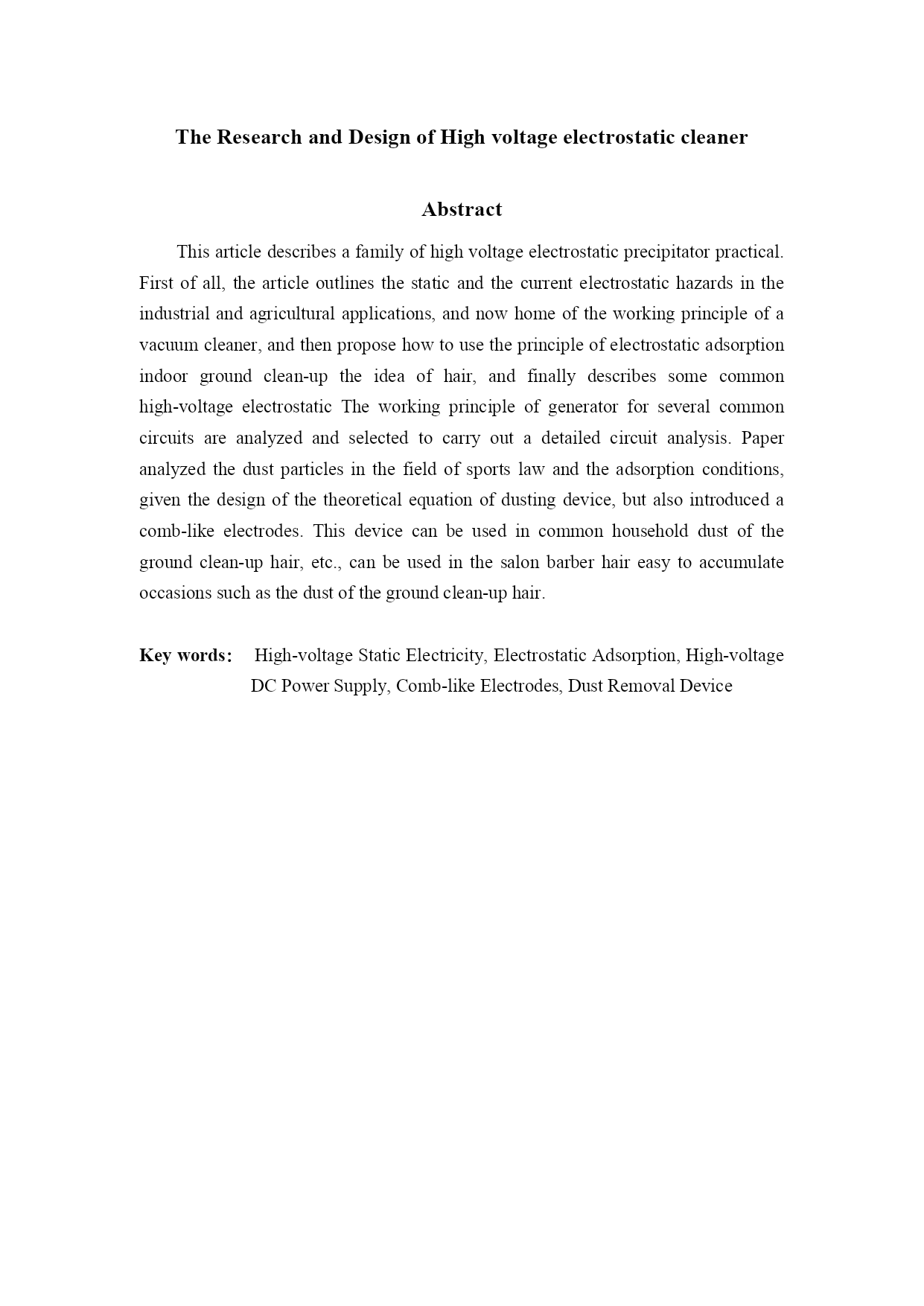

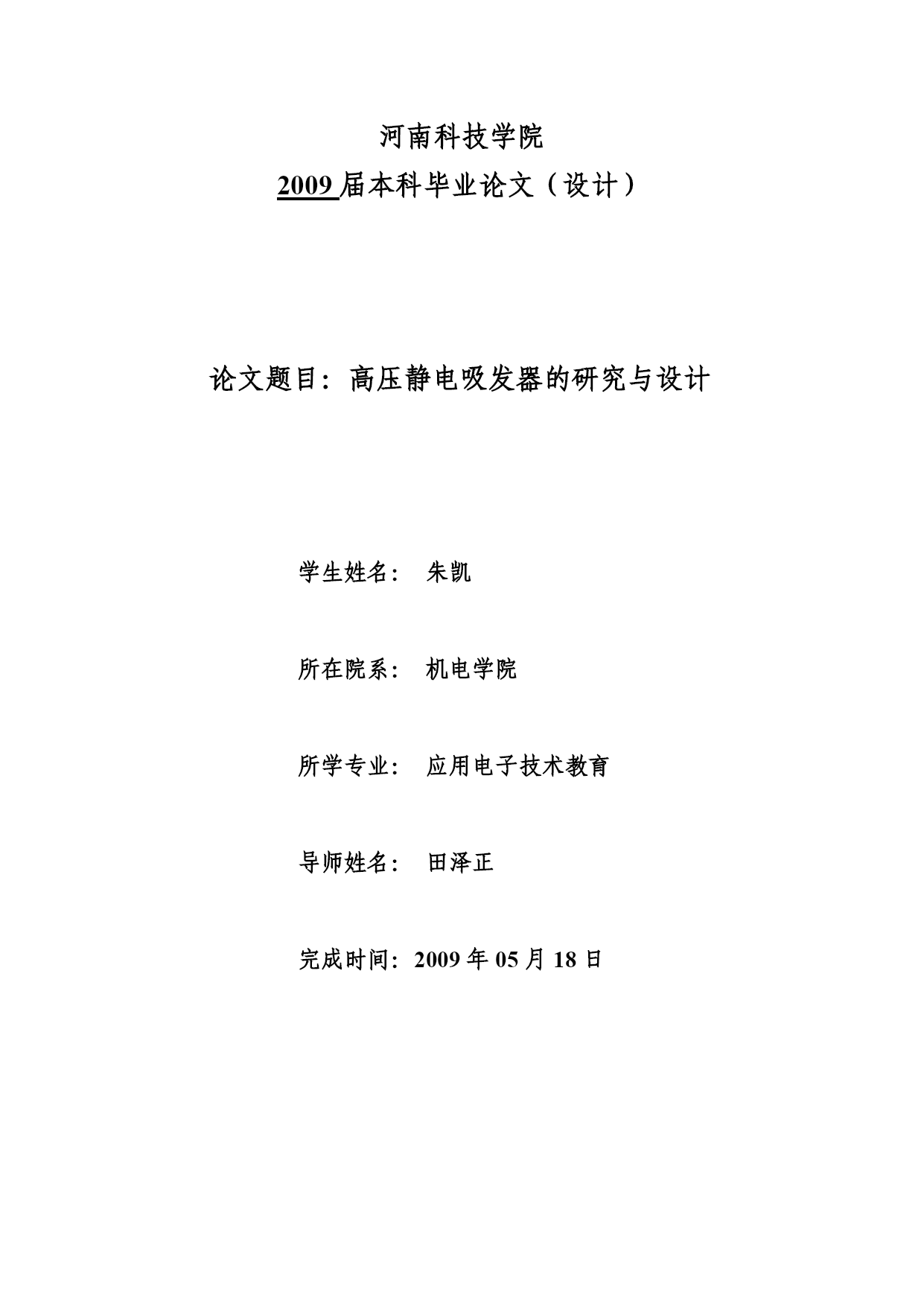

河南科技学院2009届本科毕业论文（设计）论文题目：高压静电吸发器的研究与设计学生姓名：朱凯所在院系：机电学院所学专业：应用电子技术教育导师姓名：田泽正完成时间：2009年05月18日摘要本文介绍了一种家庭实用的高压静电除尘器。文中首先简述了静电的危害以及目前静电在工农业中的应用，以及现在家庭用吸尘器的工作原理，然后提出如何利用静电吸附原理清理室内地面毛发的思路，最后叙述了几种常见高压静电发生器的工作原理，对几种常见电路进行了分析，并对所选用的电路进行了详细的分析。论文分析了尘粒在电场中的运动规律及吸附条件，给出了设计除尘装置的理论方程，还介绍了梳状电极。此装置既可用于普通居民家庭中地面毛发等灰尘的清理，又可用于理发店美发厅等易积聚毛发场合的地面毛发等灰尘的清理。关键词高压静电，静电吸附，直流高压电源，梳状电极，除尘装置TheResearchandDesignofHighvoltageelectrostaticcleanerAbstractThisarticledescribesafamilyofhighvoltageelectrostaticprecipitatorpractical.Firstofall,thearticleoutlinesthestaticandthecurrentelectrostatichazardsintheindustrialandagriculturalapplications,andnowhomeoftheworkingprincipleofavacuumcleaner,andthenproposehowtousetheprincipleofelectrostaticadsorptionindoorgroundclean-uptheideaofhair,andfinallydescribessomecommonhigh-voltageelectrostaticTheworkingprincipleofgeneratorforseveralcommoncircuitsareanalyzedandselectedtocarryoutadetailedcircuitanalysis.Paperanalyzedthedustparticlesinthefieldofsportslawandtheadsorptionconditions,giventhedesignofthetheoreticalequationofdustingdevice,butalsointroducedacomb-likeelectrodes.Thisdevicecanbeusedincommonhouseholddustofthegroundclean-uphair,etc.,canbeusedinthesalonbarberhaireasytoaccumulateoccasionssuchasthedustofthegroundclean-uphair.Keywords：High-voltageStaticElectricity,ElectrostaticAdsorption,High-voltageDCPowerSupply,Comb-likeElectrodes,DustRemovalDevice目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc231317060"1绪论PAGEREF_Toc231317060\h1HYPERLINK\l"_Toc231317061"1.1静电的危害PAGEREF_Toc231317061\h1HYPERLINK\l"_Toc231317062"1.2静电的应用PAGEREF_Toc231317062\h1HYPERLINK\l"_Toc231317063"1.3目前吸尘器的工作原理PAGEREF_Toc231317063\h2HYPERLINK\l"_Toc231317064"1.4本设计简介PAGEREF_Toc231317064\h2HYPERLINK\l"_Toc231317065"2高压静电发生器的设计与研制PAGEREF_Toc231317065\h3HYPERLINK\l"_Toc231317066"2.1方案一PAGEREF_Toc231317066\h3HYPERLINK\l"_Toc231317067"2.2方案二PAGEREF_Toc231317067\h4HYPERLINK\l"_Toc231317068"2.3方案三PAGEREF_Toc231317068\h5HYPERLINK\l"_Toc2313
