高密市海杰木业屋顶分布式光伏发电项目方案.doc

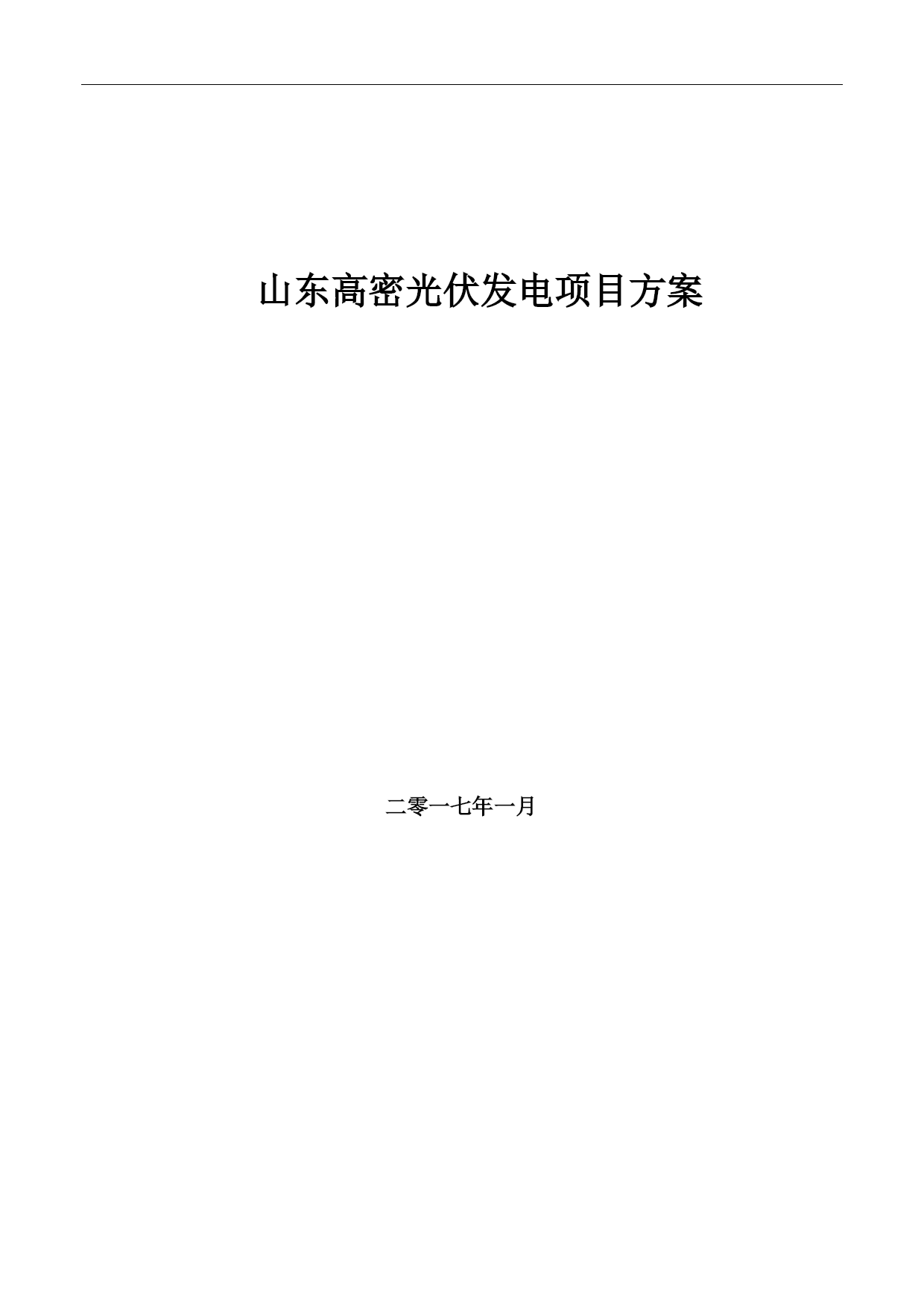

山东高密光伏发电项目方案二零一七年一月目录HYPERLINK\l"page3"1.项目概况HYPERLINK\l"page3"1HYPERLINK\l"page4"2.初步设计HYPERLINK\l"page4"2HYPERLINK\l"page4"2.1设计条件HYPERLINK\l"page4"2HYPERLINK\l"page4"2.2光伏系统结构&阴影分析设计HYPERLINK\l"page4"2HYPERLINK\l"page7"2.3发电量估算5HYPERLINK\l"page9"2.4太阳能光伏电池组件选型6HYPERLINK\l"page10"2.5并网光伏逆变器选型6HYPERLINK\l"page13"3.经济分析HYPERLINK\l"page13"9HYPERLINK\l"page14"4.总述HYPERLINK\l"page14"10HYPERLINK\l"page15"附件1：组件排布图HYPERLINK\l"page14"101.项目概况工程名称：山东高密光伏发电项目。建设规模：约150.255kWp。建设地点：山东省高密市海杰木业（如图1）。项目地初步调研气象概况高密地处山东半岛东部HYPERLINK"http://baike.so.com/doc/6238907-6452280.html"\t"http://baike.so.com/doc/_blank"胶东地区，HYPERLINK"http://baike.so.com/doc/2455079-2595169.html"\t"http://baike.so.com/doc/_blank"胶莱平原腹地，东与青岛市接壤，是春秋名相晏婴、东汉大经学家郑玄、清代大学士刘墉、诺贝尔文学奖获得者HYPERLINK"http://baike.so.com/doc/176887-186848.html"\t"http://baike.so.com/doc/_blank"莫言的故乡。版图面积1526平方公里，辖960个行政村(居)，87.6万人，是国务院批准的山东半岛沿海开放重点县市之一，全国科技创新示范县、全国商标百强县、全国集约节约用地模范县、中国家纺名城、中国民间艺术之乡和中国扑灰年画之乡。高密区位优势明显，境内交通便利，铁路公路四通八达。距青岛机场和HYPERLINK"http://baike.so.com/doc/670994-710206.html"\t"http://baike.so.com/doc/_blank"青岛港仅40分钟车程，是连接山东省会HYPERLINK"http://baike.so.com/doc/3015445-3179808.html"\t"http://baike.so.com/doc/_blank"济南和山东半岛东部沿海地区的交通枢纽。2013年，青岛国际机场新机场--HYPERLINK"http://baike.so.com/doc/7014678-7237565.html"\t"http://baike.so.com/doc/_blank"胶东国际机场落户胶州胶东镇，高密据此只有20分钟的路程。图1：山东省高密市海杰木业山东海杰家具厂--成立于1997年，是一家专业生产高档实木家具，集设计、生产、和销售于一体的现代化企业。其产品以优秀的品质，独特的风格，完善的售前、售中和售后服务，畅销全省各地市及周边省市，市场知名度高赢得了众多消费者的赞扬。本厂将继续发扬高效、优质、创新的企业精神，力争行业一流，争创全国名牌。选择海杰家具：1、绿色环保。（100%纯实木，油漆全部采用进口环保漆）2、款式新颖、新产品开发快。3、产品定位好：（高质量、中价位、质量完全可以和名牌产品相比，价位却比其便宜30%左右。）2.初步设计2.1设计条件根据所提供的海杰木业的信息，厂区可利用总面积约为2318㎡，其中屋面面积1000㎡。按照高密市辐照、气象状况等特点，初步计算，总的光伏安装最大容量约为150.255kWp。拟建设为自发自用型分布式光伏电站。光伏系统结构&阴影分析设计此项目位于高密市海杰木业有限公司厂区内。光伏发电系统安装在屋面。屋面为彩钢瓦屋面。彩钢瓦屋面为614㎡，根据屋面不同斜度，组件进行屋面平铺（阴面和阳面屋顶如图2）可容纳567块TSM-PD05多晶硅组件。总计150.255kWp的光伏装机容量，组件排布图。图2：组件屋面平铺排布彩钢瓦支架设计：光伏组件平铺于彩钢瓦上，通过彩钢瓦夹具与彩钢瓦连接。彩钢瓦夹有阴阳两面组成，两个M8不锈钢螺丝连接，设计简单，与彩钢瓦的连接强度高支架结构型材为A
