脚手架质量通病.pptx

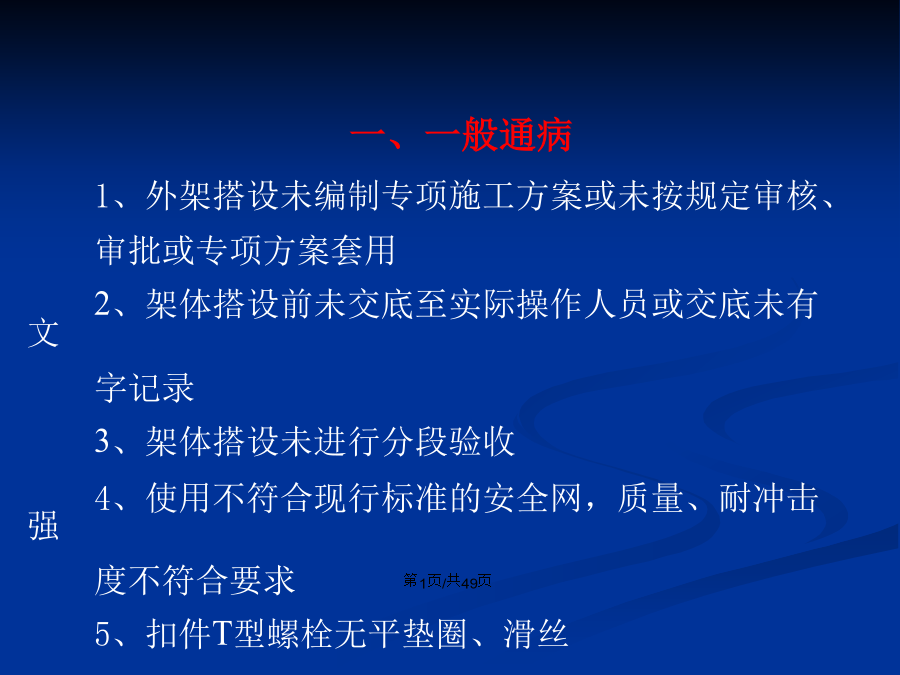

会计学一、一般通病

1、外架搭设未编制专项施工方案或未按规定审核、

审批或专项方案套用

2、架体搭设前未交底至实际操作人员或交底未有文

字记录

3、架体搭设未进行分段验收

4、使用不符合现行标准的安全网，质量、耐冲击强

度不符合要求

5、扣件T型螺栓无平垫圈、滑丝

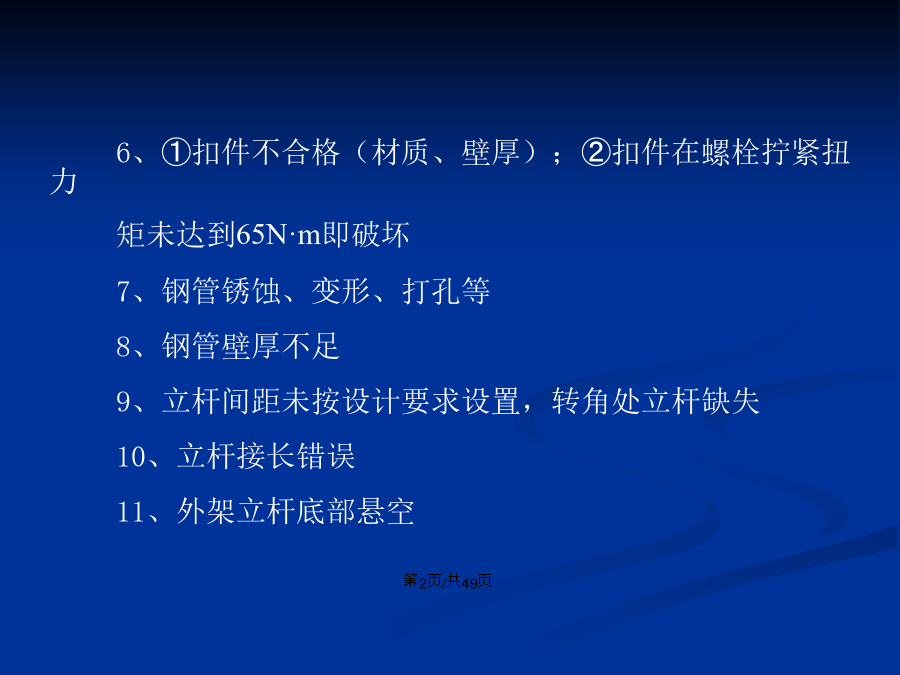

6、①扣件不合格（材质、壁厚）；②扣件在螺栓拧紧扭力

矩未达到65N·m即破坏

7、钢管锈蚀、变形、打孔等

8、钢管壁厚不足

9、立杆间距未按设计要求设置，转角处立杆缺失

10、立杆接长错误

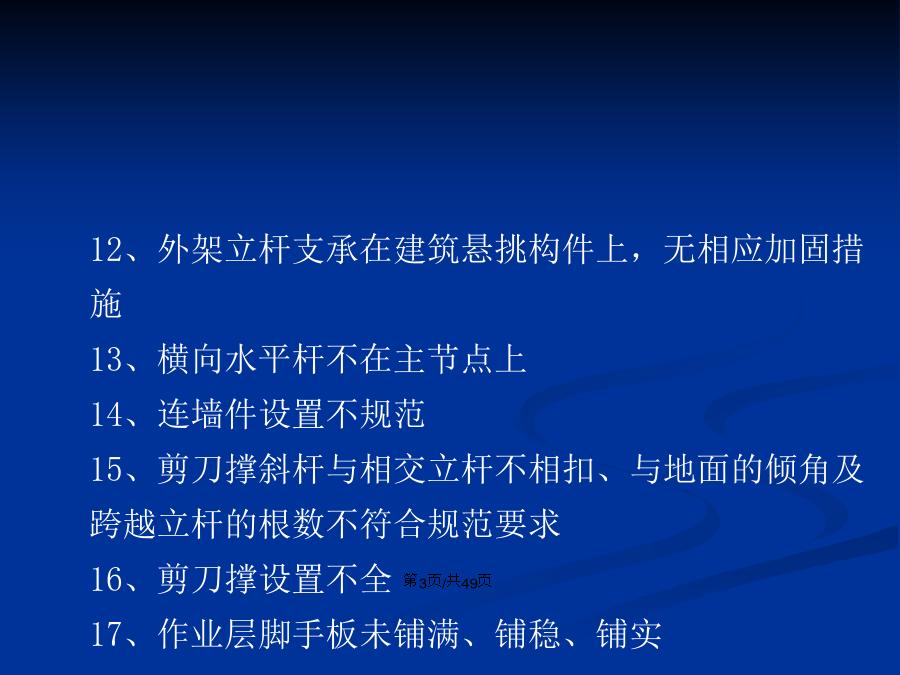

11、外架立杆底部悬空12、外架立杆支承在建筑悬挑构件上，无相应加固措

施

13、横向水平杆不在主节点上

14、连墙件设置不规范

15、剪刀撑斜杆与相交立杆不相扣、与地面的倾角及

跨越立杆的根数不符合规范要求

16、剪刀撑设置不全

17、作业层脚手板未铺满、铺稳、铺实18、脚手板离墙面距离大于150㎜无防护措施

19、脚手板铺设出现探头板

20、脚手架未配合施工进度搭设

21、外架上杂物未清理

22、安全网破损、污染

23、电梯井、采光井、管道井等特殊部位的脚手架搭设不规范

24、斜道搭设不规范
二、落地式脚手架
1、外架基础未平整硬化、下沉
2、外架基础积水
3、纵向扫地杆设置距地面高度大于200mm
4、横向扫地杆设置位置错误、横向扫地杆缺失
5、立杆基础不在同一高度上时，扫地杆设置错误
6、柔性连墙件设置错误三、型钢悬挑式脚手架

1、悬挑梁间距未按悬挑架架体立杆纵距设置

2、悬挑梁锚固不符合要求、或采用螺纹钢作U形钢筋锚环

3、悬挑层封闭不严

4、型钢悬挑梁外端未设置钢丝绳或钢拉杆与上一层建筑结构

斜拉结
四、脚手架拆除

1、外架拆除前未做好拆除准备工作

2、未按脚手架拆除顺序进行脚手架拆除工作，拆卸下来的

构配件直接抛掷至地面一、一般通病1、外架搭设未编制专项施工方案或未按规

定审核、审批或专项方案套用

2、架体搭设前未交底至实际操作人员或交

底未有文字记录《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
8.2.1脚手架及其地基基础应在下列阶段进行检查与验收：
1、基础完工后及脚手架搭设前；
2、作业层上施加荷载前；
3、每搭设完6m-8m高度后；
4、达到设计高度后；
5、遇有六级强风及以上风或大雨后，冻结地区解冻后；
6、停用超过一个月。4、使用不符合现行标准的安全网，质量、耐冲击强度不符合要求（原标准GB16909-1997）4、使用不符合现行标准的安全网，质量、耐冲击强度不符合要求（新标准GB5725-2009）5、扣件T型螺栓无平垫圈、滑丝6、①扣件不合格（材质、壁厚）；②扣件在螺栓拧紧扭力矩未达到65N·m即破坏7、钢管锈蚀、变形、打孔等8、钢管壁厚不足9、立杆间距未按设计要求设置，转角处立杆缺失10、立杆接长错误11、外架立杆底部悬空12、外架立杆支承在建筑悬挑构件上，无相应加固措施13、横向水平杆不在主节点上14、连墙件设置不规范15、剪刀撑斜杆与相交立杆不相扣、与地面的倾角及跨越立杆的根数不符合规范要求16、剪刀撑设置不全17、作业层脚手板未铺满、铺稳、铺实18、脚手板离墙面距离大于150㎜无防护措施19、脚手板铺设出现探头板19、脚手板铺设出现探头板20、脚手架未配合施工进度搭设21、外架上杂物未清理22、安全网破损、污染23、电梯井、采光井、管道井等特殊部位的脚手架搭设不规范24、斜道搭设不规范二、落地式脚手架1、外架基础未平整硬化、下沉2、外架基础积水3、纵向扫地杆设置距地面高度大于200mm4、横向扫地杆设置位置错误、横向扫地杆缺失5、立杆基础不在同一高度上时，扫地杆设置错误6、柔性连墙件设置错误三、型钢悬挑式脚手架1、悬挑梁间距未按悬挑架架体立杆纵距设置2、悬挑梁锚固不符合要求、或采用螺纹钢作U形钢筋锚环3、悬挑层封闭不严4、型钢悬挑梁外端未设置钢丝绳或钢拉杆与上一层建筑结构斜拉结四、脚手架拆除1、外架拆除前未做好拆除准备工作1、外架拆除前未做好拆除准备工作2、未按脚手架拆除顺序进行脚手架拆除工作，拆卸下来的构配件直接抛掷至地面
