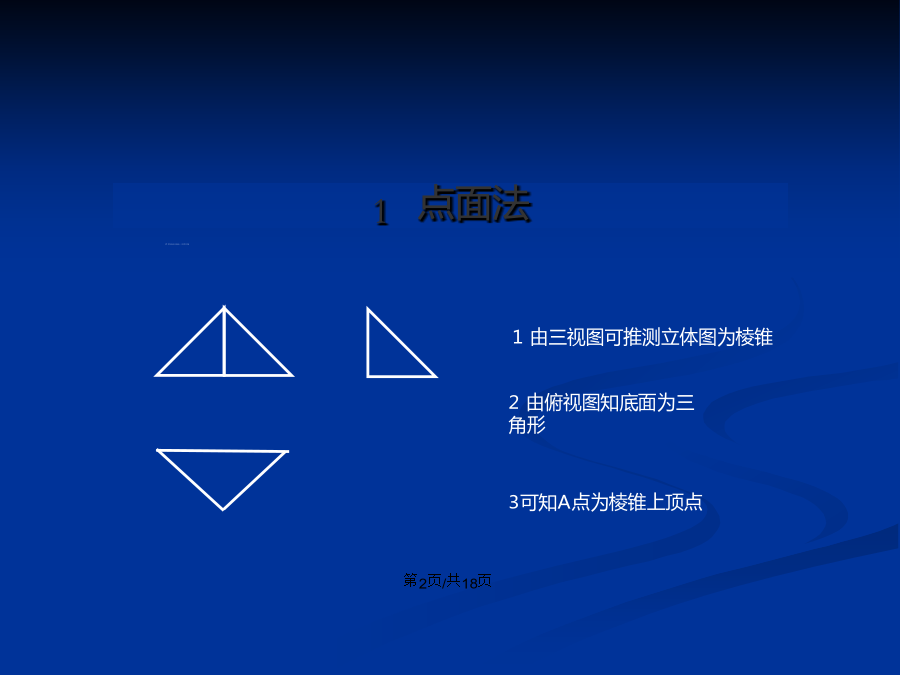

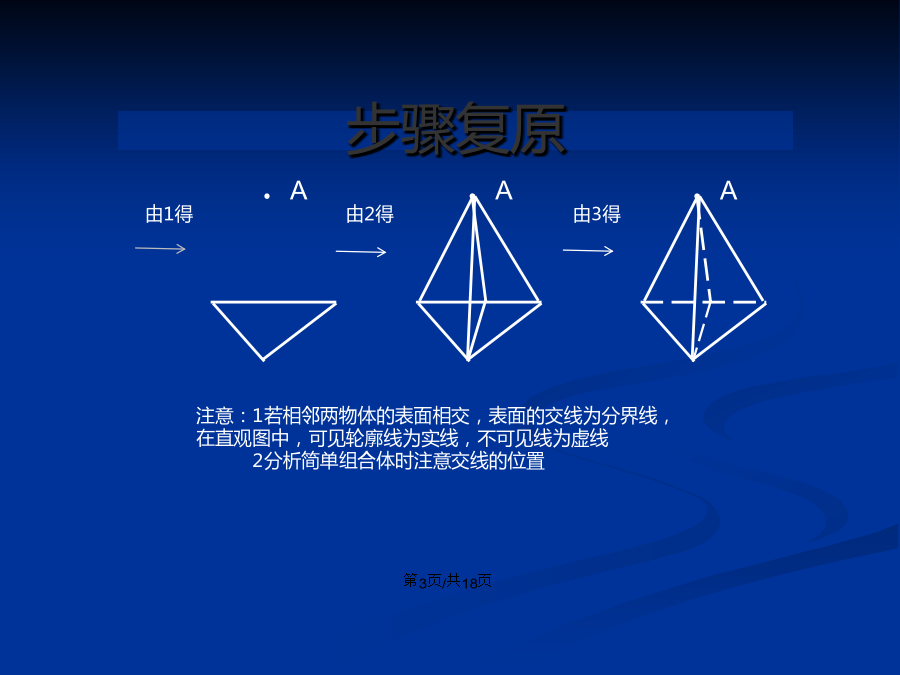

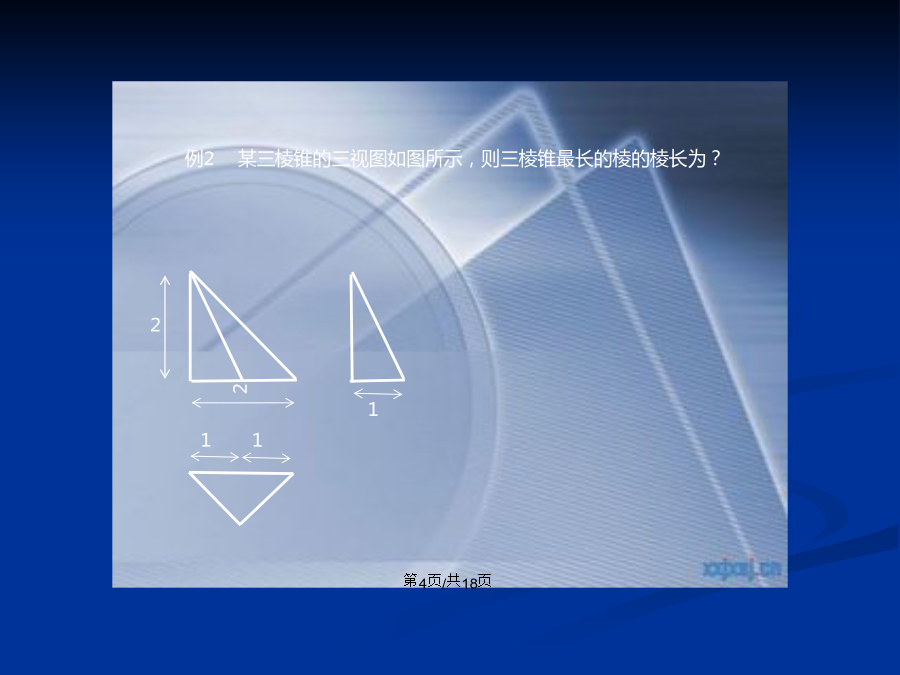

会计学几何体复原三步骤1点面法步骤复原例2某三棱锥的三视图如图所示，则三棱锥最长的棱的棱长为？例3某几何体的三视图如图所示，则体积为/2割补法归纳：1点面法先由俯视图确定底面，根据三视图确定顶点，完善轮廓。
【适用于椎体“】
2割补法先确定由哪几种简单几何体构成，画出切割前图形的直观图和三视图，通过原三视图与现三视图的比较，对原直观图进行修正
【适用于割补等不规则几何体】
3投影法由三视图做出立体图形各投影面，并标注三视图上的线段，在根据投影面上的虚实线做出可能存在的实际轮廓线，最后排除多余轮廓线形成几何体
4直接法将各种简单几何体按三视图放在一起，根据三视图思考重叠的部分结构
【适用于有几何体拼接形成的立体图形】
