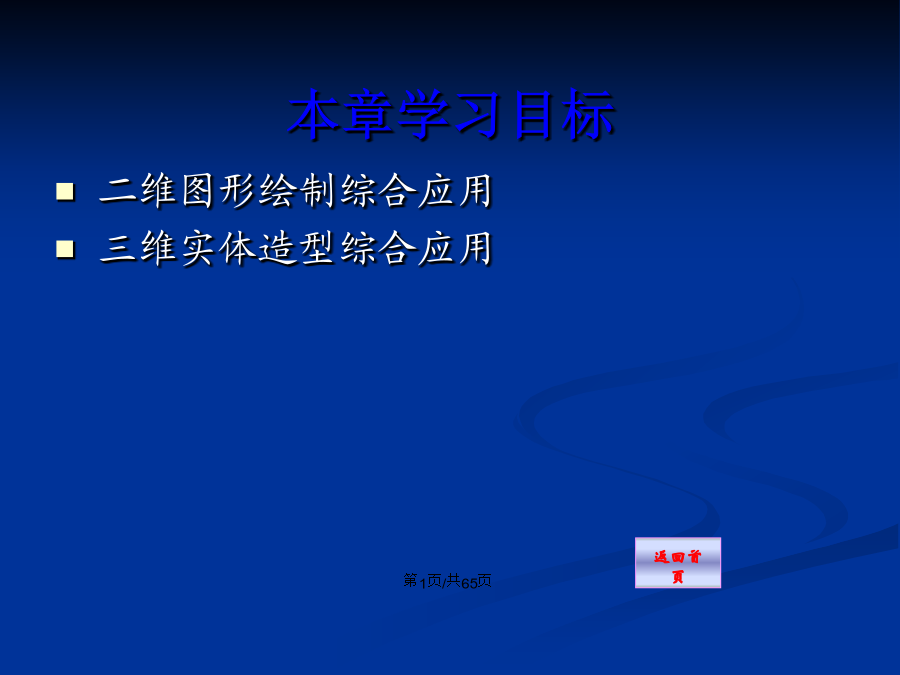

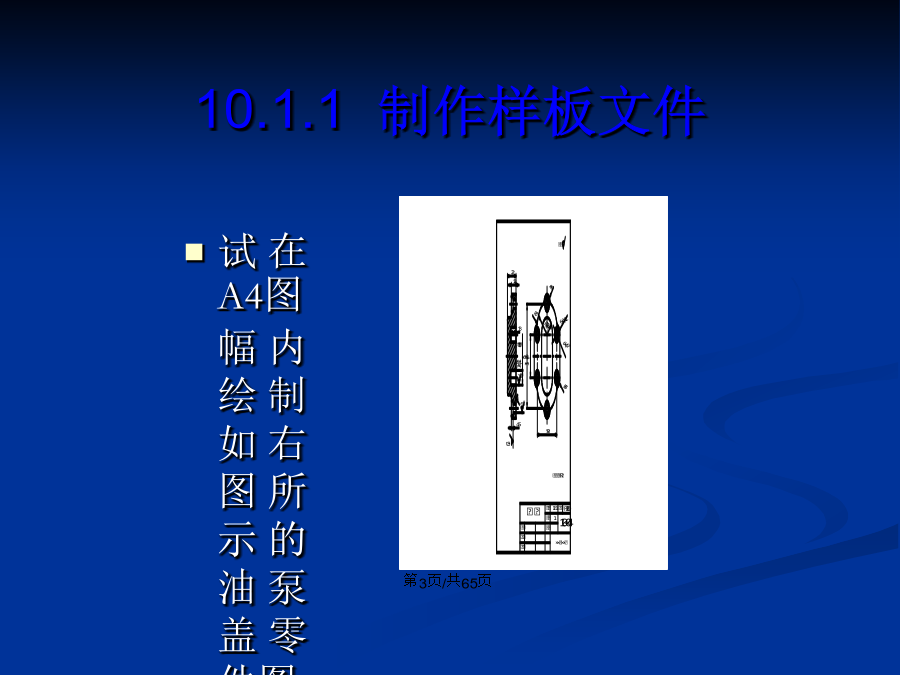

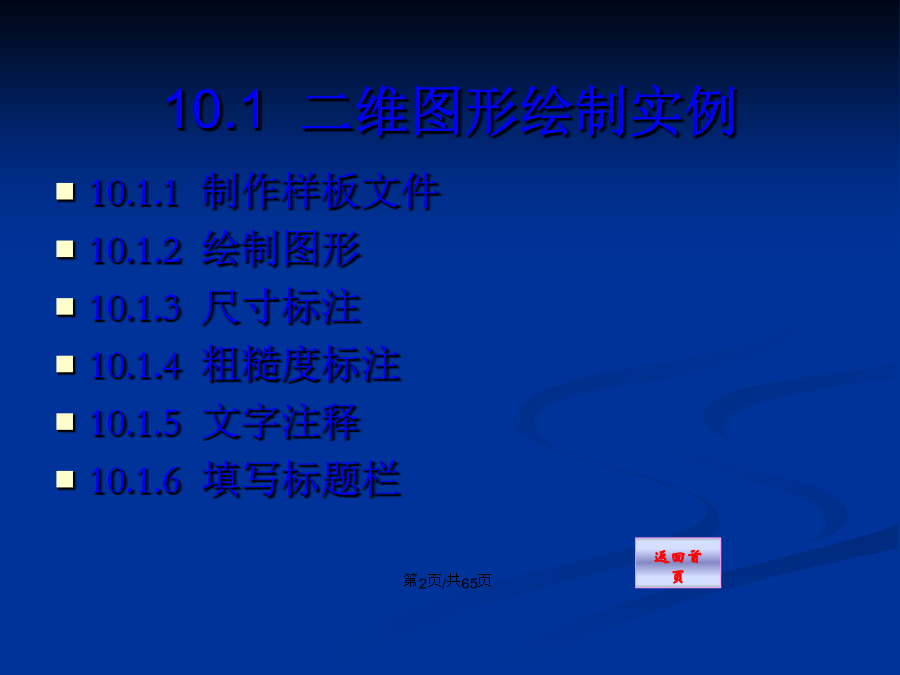

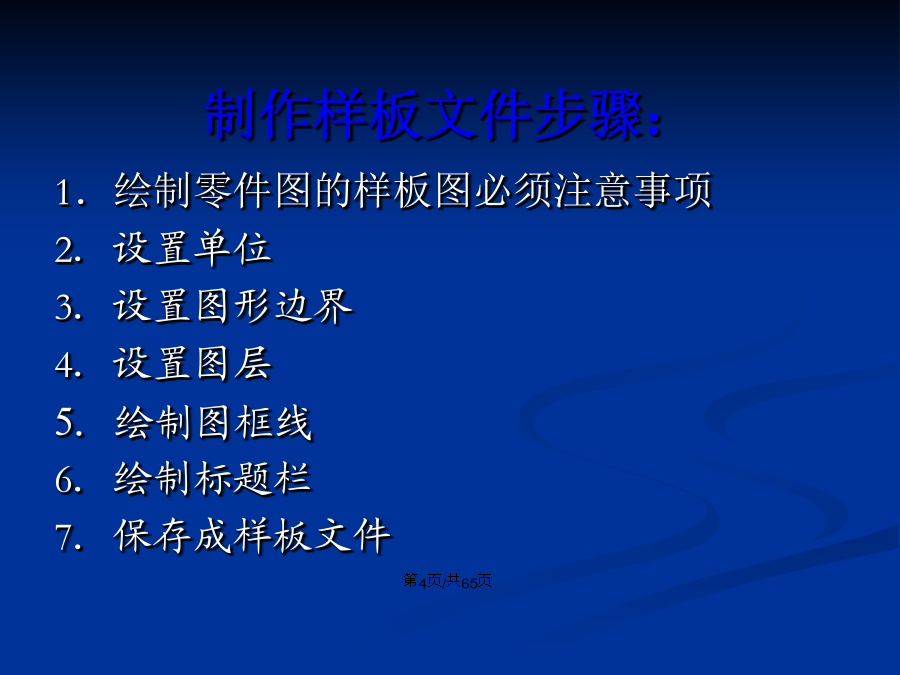

会计学本章学习目标10.1二维图形绘制实例10.1.1制作样板文件制作样板文件步骤：1．绘制零件图的样板图必须注意事项2．设置单位3．设置图形边界4．设置图层图层名
5．绘制图框线6．绘制标题栏7．保存成样板文件10.1.2绘制图形1．打开已建立的样板文件“A4”，以其为基础绘制新图2．绘制中心线图10.6绘制中心线3．绘主视图上半部分的轮廓线（6）进行第一处圆角编辑。
（7）进行第二处圆角编辑。
（8）进行第三处圆角编辑。
（9）绘制出相对于中心线1的距离为的螺孔轴线e。
（10）绘制出相对于中心线1的距离为的螺孔轴线g。
（11）绘制螺孔轮廓线。
（12）再修剪掉多余的线段，如图所示。4．绘制剖面线5．绘制左视图10.1.3尺寸标注1．线性尺寸标注2．半径标注3．直径标注4．公差标注10.1.4粗糙度标注1．制作粗糙度的图块2．标注粗糙度10.1.5文字注释10.1.6填写标题栏10.2三维实体造型实例1．底座建模2．中间部分建模3．通孔绘制4．通过布尔运算生成产品的整体模型。（2）利用Subtract命令生成中间通孔，三维形体如图所示。（3）消隐后生成的产品造型如图所示。本章小结
