模板工程

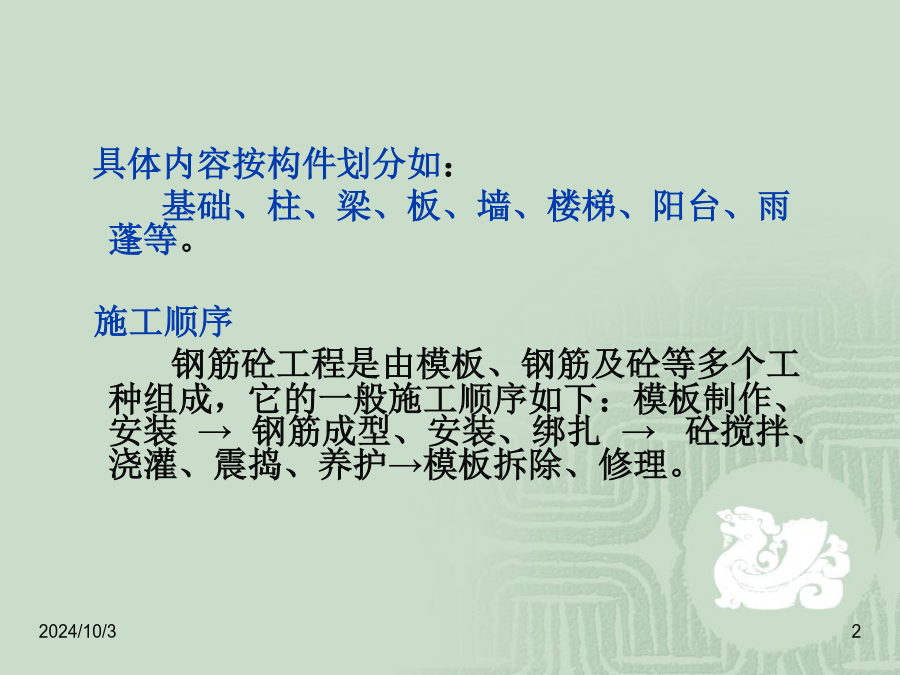

具体内容按构件划分如：
基础、柱、梁、板、墙、楼梯、阳台、雨蓬等。

施工顺序
钢筋砼工程是由模板、钢筋及砼等多个工种组成，它的一般施工顺序如下：模板制作、安装→钢筋成型、安装、绑扎→砼搅拌、浇灌、震捣、养护→模板拆除、修理。

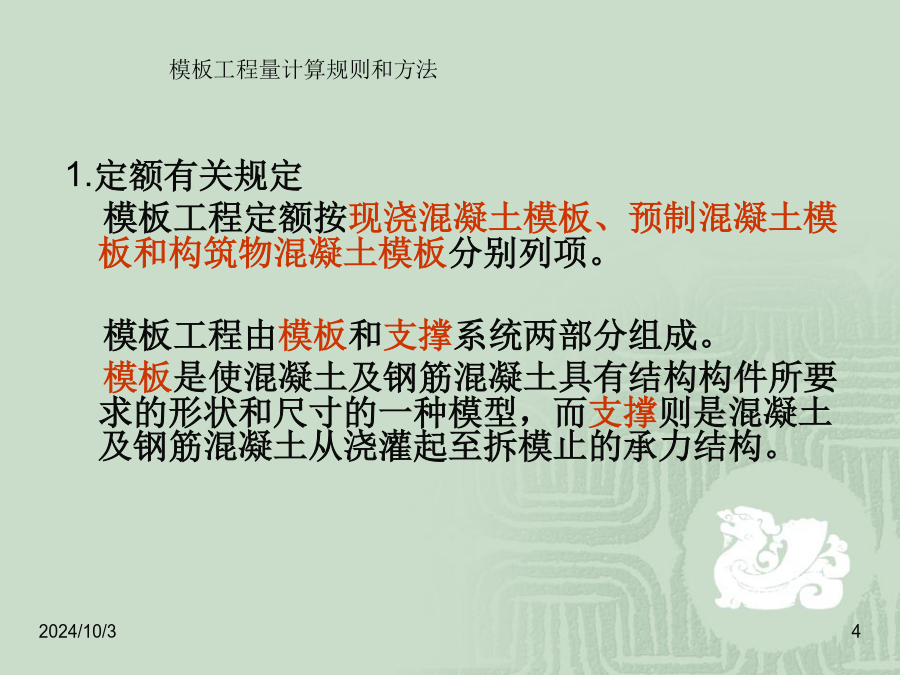

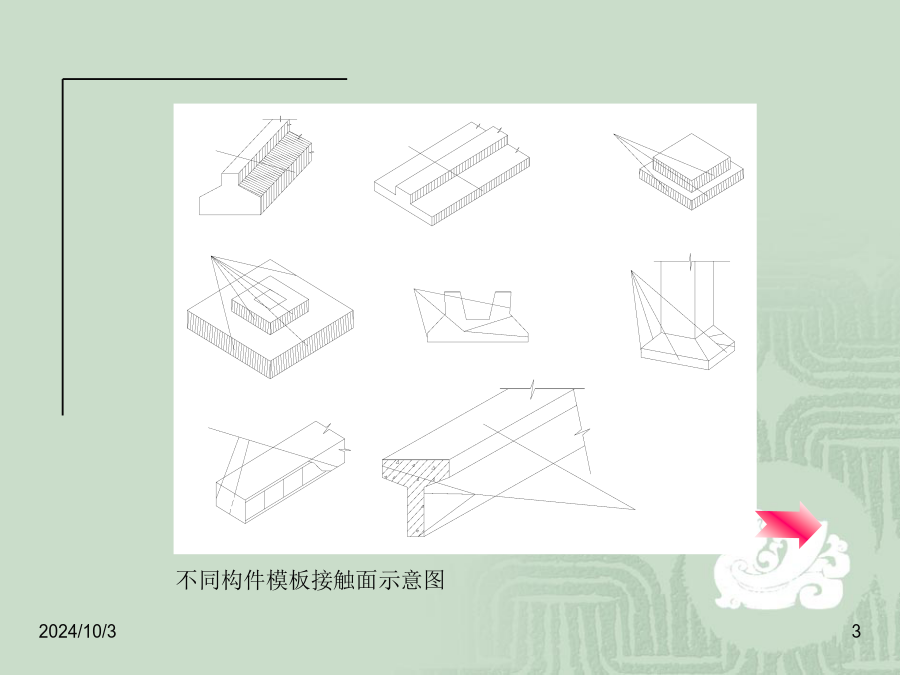

不同构件模板接触面示意图1.定额有关规定
模板工程定额按现浇混凝土模板、预制混凝土模板和构筑物混凝土模板分别列项。

模板工程由模板和支撑系统两部分组成。
模板是使混凝土及钢筋混凝土具有结构构件所要求的形状和尺寸的一种模型，而支撑则是混凝土及钢筋混凝土从浇灌起至拆模止的承力结构。

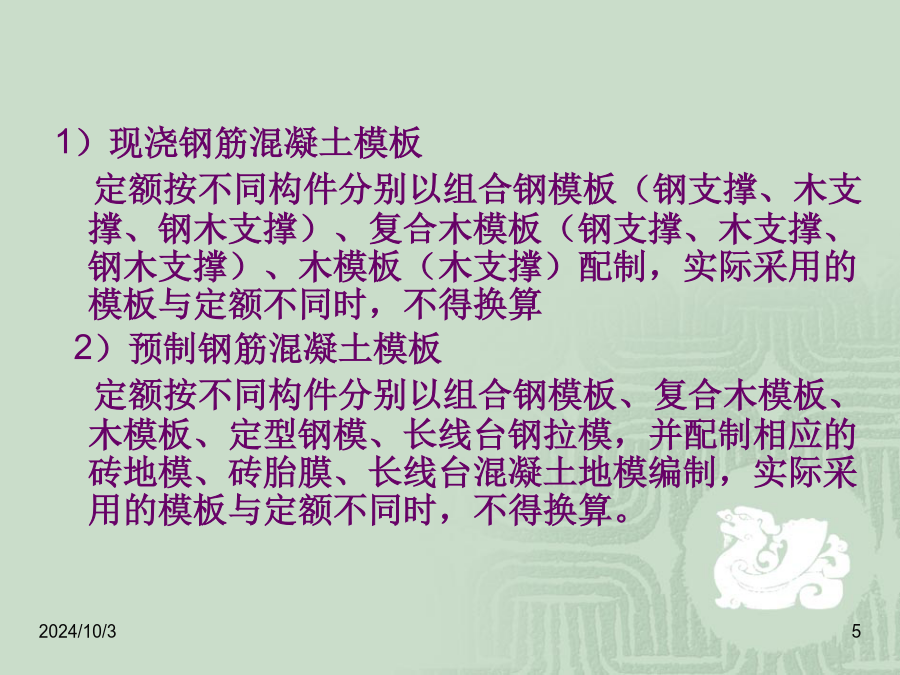

1）现浇钢筋混凝土模板
定额按不同构件分别以组合钢模板（钢支撑、木支撑、钢木支撑）、复合木模板（钢支撑、木支撑、钢木支撑）、木模板（木支撑）配制，实际采用的模板与定额不同时，不得换算
2）预制钢筋混凝土模板
定额按不同构件分别以组合钢模板、复合木模板、木模板、定型钢模、长线台钢拉模，并配制相应的砖地模、砖胎膜、长线台混凝土地模编制，实际采用的模板与定额不同时，不得换算。
2.现浇混凝土及钢筋混凝土模板工程量
按以下规定计算：
现浇混凝土及钢筋混凝土模板工程量
除另有规定者外，均应区别模板的不同材质，按混凝土与模板接触面的面积，以平方米（ｍ²）计算。阶梯形基础模板现浇钢筋混凝土柱、梁、板、墙
a.现浇钢筋混凝土柱、梁、板、墙支模高度（即室外地坪至板底或板面至板底之间的高度）以3.6m以内为准，超过3.6m以上部分，另按超过部分计算增加支撑工程量。
b.现浇钢筋混凝土框架分别按梁、板、柱、墙的有关规定计算，附墙柱并入墙工程量内计算。
c.柱与梁、柱与墙、梁与梁等连接的重叠部分，及伸墙内的梁头、板头部分，均不计算模板面积。

柱
a.柱模板按柱周长乘以柱高计算，牛腿的模板面积并入柱模板工程量中。柱高从柱基或板上表面算至上一层楼板上表面，无梁板算至柱帽底部标高。
b.柱帽按展开面积计算并入楼板工程量中。
c.构造拄按图示外露部分的最大宽度乘以柱高计算模板面积。构造柱与墙接触面不计算模板面积。

梁。梁模板工程量按展开面积计算；梁长的计算按有关规定：
a.梁与柱连接时，梁长算至
柱侧面。
b．主梁与次梁连接时，次
梁长算至主梁侧面。
c.梁与墙连接时，梁长算至
墙侧面。如果墙为砌块（砖）
墙时，伸入墙内的梁头和梁垫的体积并入梁的工程量中。
d.圈梁的长度，外墙按中心线，内墙按净长线计算。
e.过梁按图示尺寸计算。
楼板
楼板的模板工程量按图示尺寸以平方米计算。不扣除单孔面积在0.3ｍ²以内的孔洞所占的面积，洞侧壁模板面积亦不增加；应扣除梁、柱帽以及单孔面积在0.3m²以外的孔洞所占的面积，洞口侧壁模板面积并入楼板的模板工程量中。

墙
a.墙体模板分内外墙计算模板面积，凸出墙面的柱，沿线的侧面积并入墙体模板工程量中。
b.墙模板的工程量按图示长度乘以墙高以平方米计算，外墙高度由每层楼表面算至上一层楼板上表面，内墙由楼板上表面算至上一层楼板（或梁）下表面。
c.现浇钢筋混凝土墙上单孔面积在0.3m2以内的孔洞不扣除，洞侧壁面积亦不增加；单孔面积在03m2以外的孔洞应扣除，洞口侧壁面积并入模板工程量中。
其他
a.现浇钢筋混凝土楼梯的模板工程量，以图示露明面尺寸的水平投影面积计算，不扣除小于500mm楼梯井所占的面积。楼梯的踏步、踏步板、平台梁等侧面模板，不另行计算。楼梯按水平投影面积计算，扣除宽度大于500mm的楼梯井。

S=L1（b+c）+L2b

L1—起步至休息平台净距
L2—休息平台至楼层止步净距b.现浇钢筋混凝土悬挑板（雨篷、阳台）工程量，按图示外挑部分尺寸的水平投影面积计算，执行阳台、雨篷相应子目。
阳台、平台、雨篷、挑檐的
模板按图示尺寸以平方米
计算。挑出墙外的牛腿梁
及板边模板不另行计算。
S水平投影＝L×B

c.混凝土台阶不包括梯带，按图示台阶尺寸的水平投影面积计算，台阶端头两侧不另行计算模板面积。每层水平投影面积

d.现浇混凝土小型池槽的模板工程量，按构件外围体积计算，池槽内、外侧及底部的模板不应另行计算。

模板工程量的计算方法
直接计算接触面积
根据图纸，直接按构件的尺寸，计算混凝土构件与模板接触面的面积。工作量较大。
间接计算接触面积
根据图纸，先计算混凝土构件的体积，然后根据不同构件与材质，查“模板使用量参考表”计算出模板的接触面积。有时误差较大。
【例】某三层砖混结构基础平面及断面图，砖基础为一步大放脚，砖基础下部为钢筋混凝土基础。求：钢筋混凝土基础模板工程量。
现浇钢筋混凝土雨蓬模板工程量。

预制混凝土构件模板的工程量
除小型池槽和桩尖外，均按混凝土实体积以立方米计算。
