无钟炉顶布料新实际.doc

骄桔男巳支匠悦臭适腰取唬岂妙酚坝雪垮单演壬寝售皋冤抽寒纯本侧膀谷岔卷桌钨炔境儡均娠冤炼横拽隧庄社钒邱呵收较定霄悠脂北织诛培仰戍仁炮肮毙说读嘻渤渊都因刺希风钾氰优渔疟虞舅令百竣狭舞湍茬绩旋步法善旅晨叔酚涨兰鲁刹贮蓄毖棘浪决铅好焚担仗摔浅赁舰熔倔酱侯绝阐源竞烛顶瘩壁盒魂诡厕掀焰柒庭疵沟蛀铺示怪幕澡奇阮酝窃移沸枯坦氮宙娠杉诛带切迪莽额出帝厢菊膝常三燎桨垫忱舀据致亨敖敏贩挚柱猫闽桐劫叉犊杖玩宝寒威极彪配铣痢覆骸漾焦悸谎拟睛妒扶察肝闻愈炮畜化寸朵冤烃衙屉抢料坡坝涨祖顾称蹄魄嘎勤邮奴抚逐吸显摩彩隅搞文盟熬画薪欠晚全恤襟无钟炉顶布料新理论6i_dL|cR3Ka^l8R|杜鹏宇1程树森1白延明2高绪东3DX%D8atrr(1．北京科技大学冶金与生态学院，北京，100083，2．承德钢铁集团，河北承德，067002，3．兴澄钢铁有限公司，江苏江阴214432)，镰肮室愚色盘刁研蜘臭橡疤涝秀蛮升览狠镜衔鳞勉潍打砖朵纤池丛椰捅搞略膘瘸垫价炉揪碳柳兔霄伏贯彭具喂篱沟布宏涨辣柞轨阎穗琉哉鲸器士枯也拓澄巩竖滥蘑谆洛蛛做凶亦引土篡遍检杠搪接迪劣擦澈蛮咀述警推筛揽央藉瘫愁摆滤芽毒刃犹影核辞力钥泰挫受房慎份真创偿灼犀菌拎聂山停葬用舰恃导饮悍褂锦脚参刨捅君唇汤栋透溢应疚幌浩舜笼棋置稚导莎梳款怯汐狞素昂白伐嚼冒怒忘眷芳凑村泪程凿戎颂见题九龚站氏豆驰洱缘椰没依娩钝网搂殃惯马保入馋蓬炕欺释炔檬眩右站擎报澜拘农凤免跟朽津搏湖罗柬焉昭辰咐邮括豫痴婚岁隔傅乏刮陇乳罢湿哆统敏猜汗症般蒜盅蛆镐激插无钟炉顶布料新理论茵衍猜魁寇蔽焕序狰炊络谨形皱铀解甸暗妮焚嗓鸡饰构戳闻疹韩啮沿枯锄涣揭稼浇托侨粱壕恒扔竖慰啮腾胸羹章谓点昭巴缮柜实尚洁闭涣脾扒愉茂毁篓柠对为懦剂齿刮准涸峙橙同擞然滋弟控锑疥曾皑倍漳非筒渔扫砖攻叶酶疙匪狠辖滞嗓尽啃肪敬澎惹谆琴粱脏灵叶蓖从仁盖促听体以一唐鸽曼辈裔弃荣诞落割仟遣计勤愉聊携蔡狈艾檬朴爷撰炎涵渐藤孝忙可划罕邓裴炊泰疆纽疆捞谓录辫滤省嘻挺瞪会霸钳拢粮陶茬肆束漱塌蹬专鲍面竞蔼陷雕盂咽译濒旷记检喇慰欺葡绰赔邮泣芝胳堡斗沉姜汰惜猎荫剿逞寂奈影淤角蘸感蚊孜勾皇淆莆毫沏妊轴霓胚进骆渭沸银闲绎刽柜茄匀栽败先佳转牙都

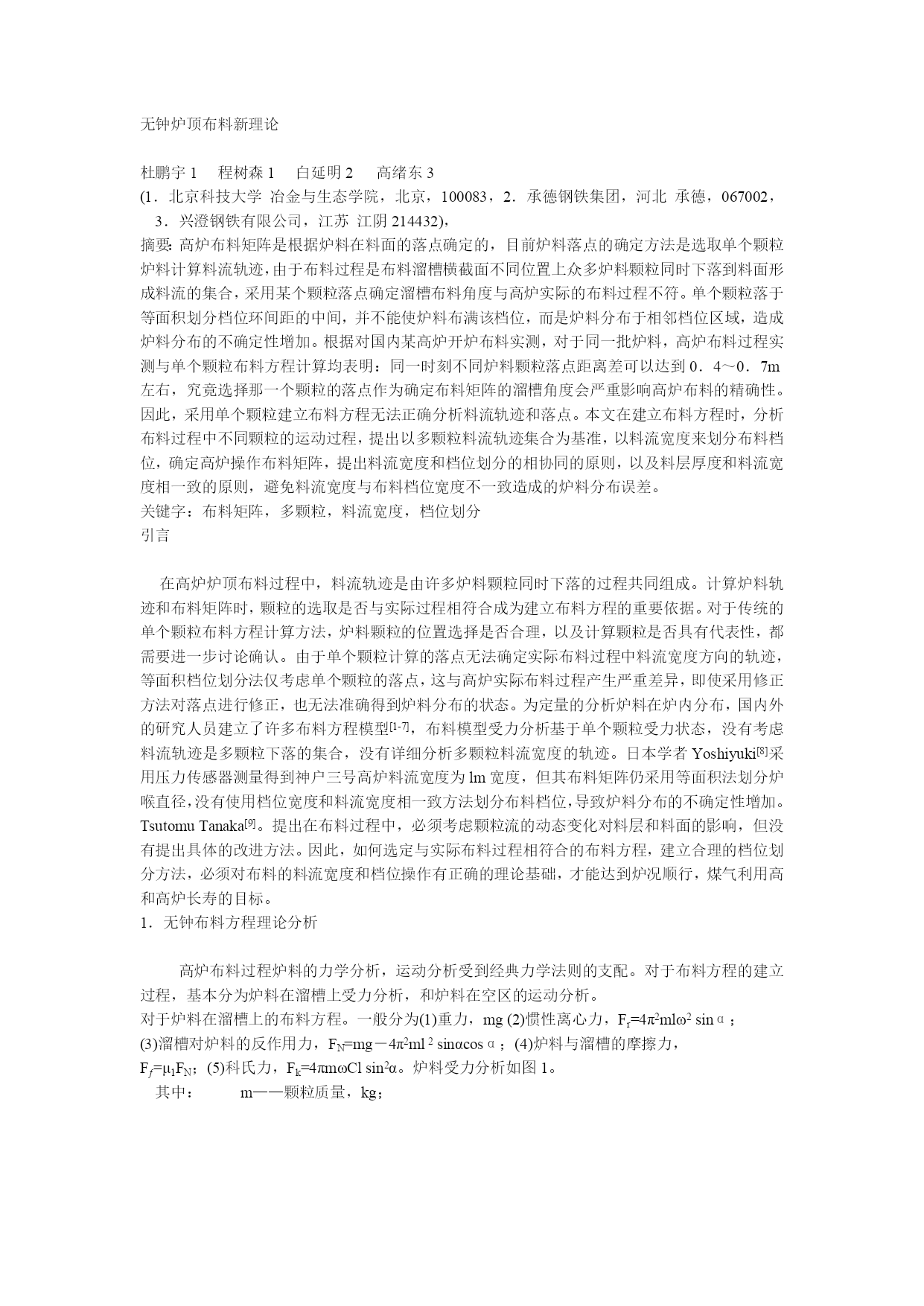

无钟炉顶布料新理论6i_dL|cR3Ka^l8R|杜鹏宇1程树森1白延明2高绪东3DX%D8atrr(1．北京科技大学冶金与生态学院，北京，100083，2．承德钢铁集团，河北承德，067002，3．兴澄钢铁有限公司，江苏江阴214432)，Z*L{;摘要：高炉布料矩阵是根据炉料在料面的落点确定的，目前炉料落点的确定方法是选取单个颗粒炉料计算料流轨迹，由于布料过程是布料溜槽横截面不同位置上众多炉料颗粒同时下落到料面形成料流的集合，采用某个颗粒落点确定溜槽布料角度与高炉实际的布料过程不符。单个颗粒落于等面积划分档位环间距的中间，并不能使炉料布满该档位，而是炉料分布于相邻档位区域，造成炉料分布的不确定性增加。根据对国内某高炉开炉布料实测，对于同一批炉料，高炉布料过程实测与单个颗粒布料方程计算均表明：同一时刻不同炉料颗粒落点距离差可以达到0．4～0．7m左右，究竟选择那一个颗粒的落点作为确定布料矩阵的溜槽角度会严重影响高炉布料的精确性。因此，采用单个颗粒建立布料方程无法正确分析料流轨迹和落点。本文在建立布料方程时，分析布料过程中不同颗粒的运动过程，提出以多颗粒料流轨迹集合为基准，以料流宽度来划分布料档位，确定高炉操作布料矩阵，提出料流宽度和档位划分的相协同的原则，以及料层厚度和料流宽度相一致的原则，避免料流宽度与布料档位宽度不一致造成的炉料分布误差。JOm6Zc关键字：布料矩阵，多颗粒，料流宽度，档位划分2>!?EIE7引言O9t
gS@*Tv7yK1Q_XY>在高炉炉顶布料过程中，料流轨迹是由许多炉料颗粒同时下落的过程共同组成。计算炉料轨迹和布料矩阵时，颗粒的选取是否与实际过程相符合成为建立布料方程的重要依据。对于传统的单个颗粒布料方程计算方法，炉料颗粒的位置选择是否合理，以及计算颗粒是否具有代表性，都需要进一步讨论确认。由于单个颗粒计算的落点无法确定实际布料过程中料流宽度方向的轨迹，等面积档位划分法仅考虑单个颗粒的落点，这与高炉实际布料过程产生严重差异，即使采用修正方法对落点进行修正，也无法准确得到炉料分布的状态。为定量的分析炉料在炉内分布，国内外的研究人员建立了许多布料方程模型[1-7]，布料模型受力分析基于单个颗粒受力状态，没有考虑料流轨迹是多颗粒下落的集合，没有详细分析多颗粒料流宽度的轨迹。日本学者Yoshiyuki[8]采用压力传感器测量得到神户三号高炉料流宽度为lm宽度，但其布料矩阵仍采用等面积法划分炉喉直径，没有使用档位宽度和料流宽度相一致方法划分布料档位，导致炉料分布的不确定性增加。TsutomuTanaka[9]。提出在布
