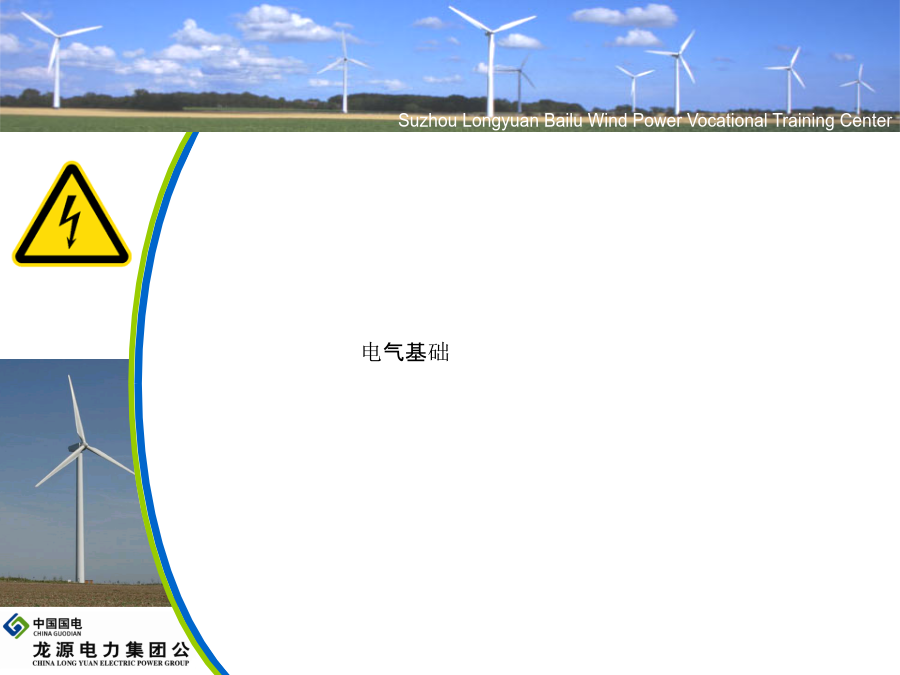

电气基础_.ppt

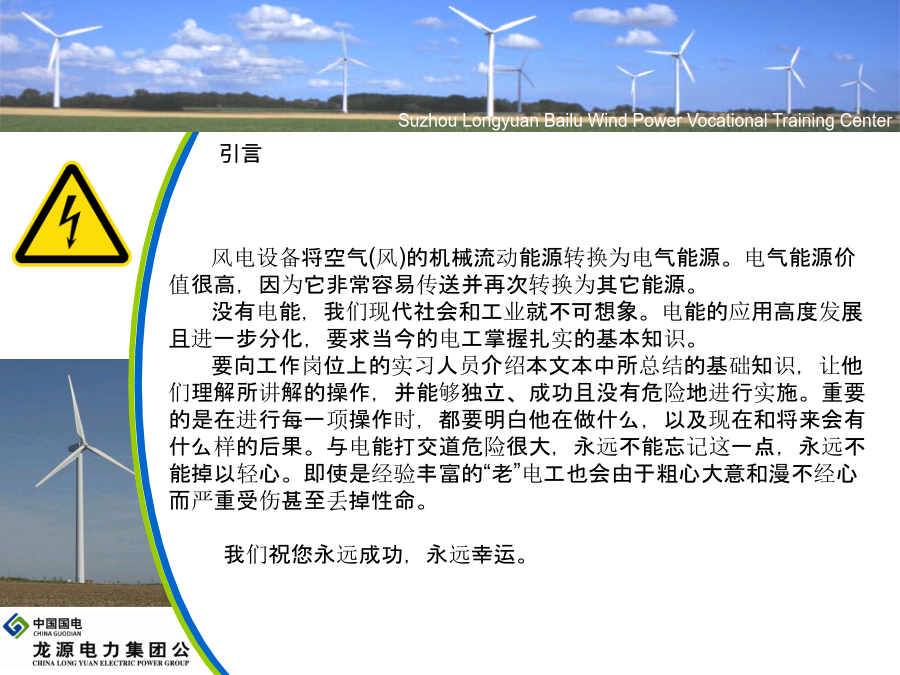

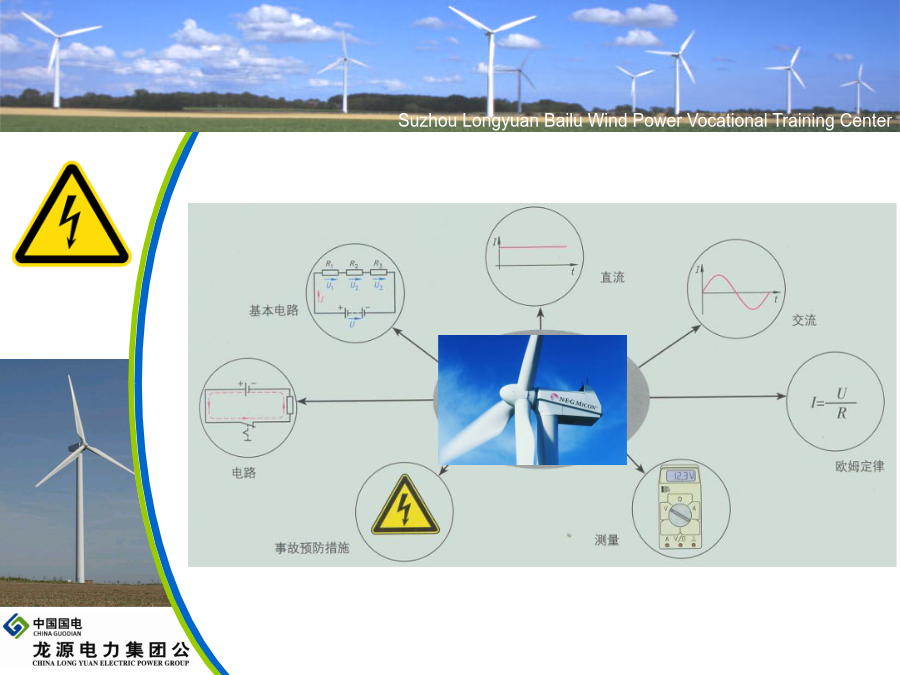

电气基础风电设备将空气(风)的机械流动能源转换为电气能源。电气能源价值很高，因为它非常容易传送并再次转换为其它能源。
没有电能，我们现代社会和工业就不可想象。电能的应用高度发展且进一步分化，要求当今的电工掌握扎实的基本知识。
要向工作岗位上的实习人员介绍本文本中所总结的基础知识，让他们理解所讲解的操作，并能够独立、成功且没有危险地进行实施。重要的是在进行每一项操作时，都要明白他在做什么，以及现在和将来会有什么样的后果。与电能打交道危险很大，永远不能忘记这一点，永远不能掉以轻心。即使是经验丰富的“老”电工也会由于粗心大意和漫不经心而严重受伤甚至丢掉性命。

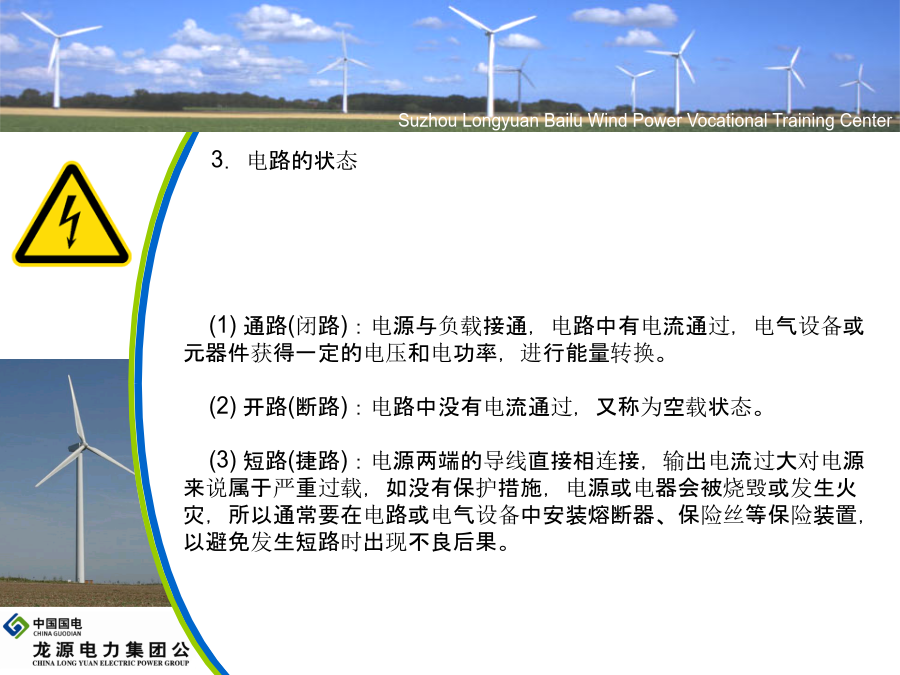

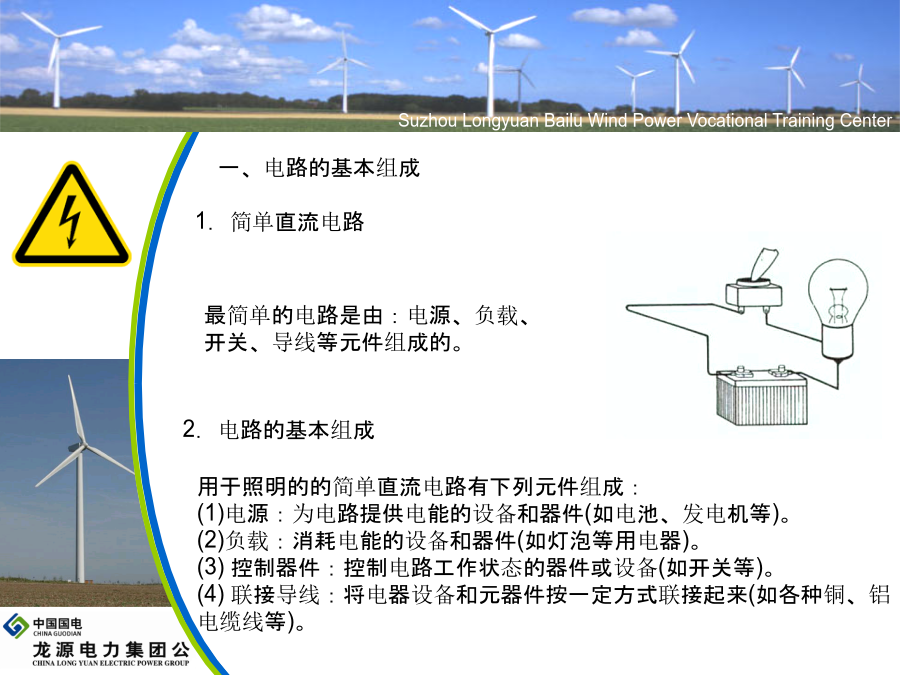

我们祝您永远成功，永远幸运。汛玩层捶多虫钾哩呀躲阑鸿线甭攀什名搬何直福扬断醒吻墩初刚正峙淑虽电气基础电气基础1．简单直流电路(1)通路(闭路)：电源与负载接通，电路中有电流通过，电气设备或元器件获得一定的电压和电功率，进行能量转换。

(2)开路(断路)：电路中没有电流通过，又称为空载状态。

(3)短路(捷路)：电源两端的导线直接相连接，输出电流过大对电源来说属于严重过载，如没有保护措施，电源或电器会被烧毁或发生火灾，所以通常要在电路或电气设备中安装熔断器、保险丝等保险装置，以避免发生短路时出现不良后果。由理想元件构成的电路叫做实际电路的电路模型，也叫做实际电路的电路原理图，简称为电路图。

理想元件：电路是由电特性相当复杂的元器件组成的，为了便于使用数学方法对电路进行分析，可将电路实体中的各种电器设备和元器件用一些能够表征它们主要电磁特性的理想元件(模型)来代替，而对它的实际上的结构、材料、形状等非电磁特性不予考虑。常用理想元件及符号要理解电压，就要理解原子的结构。电压是指电路中两点A、B之间的电位差(简称为电压)，其大小等于单位正电荷因受电场力作用从A点移动到B点所作的功，电压的方向规定为从高电位指向低电位的方向。
测量电压用电压表或者伏特表(符号为U)，伏特表要与电气设备并联。
电压的国际单位制为伏特(V)，常用的单位还有毫伏(mV)、微伏(V)、千伏(kV)等，它们与伏特的换算关系为1mV=103V；1V=106V；1kV=103V通过化学作用产生电压
单个电池是通过不同的材料引起化学反应的一种电池，这里是指将碳锌放进催化剂中，长时间的化学反应引起电压差。铅蓄电池的工作原理类似。它用铅和铅氧化物在硫酸溶液中工作。

通过磁性作用产生电压
最为广泛应用的电压生成方式是磁体在铜线圈上的运动。对此我们后文会详细解说。

通过光产生电压
光电模块可以通过硅晶体将光线直接转化为电压。这里也有电子缺少和多余电子两个层面，用阻隔层将这两层叠加在一起。但首先通过附加的能源，也即光流，使电子穿过阻隔层移动。电源是电路中提供电能的装置。在各种不同的电源有一个共同的特点，就是能把电源内部存在的正、负电荷分别推向电源的两极，使得一个极带一定量的正电荷，一个极带一定量的负电荷，于是两极间就形成了电场，出现了一定的电位差。电源内部这种能推动电荷移动的作用力称为电源力（或电场力）。
电动势是指将单位正电荷从一个极移动到另一个极所做的功。电动势用字母E表示，单位与电压、电位相同，也是伏（V）。
电压、电位、电动势的大小都可以用电压表来测量。电流电流的流动泵电子流动直流电流

如果电流的大小及方向都不随时间变化，即在单位时间内通过导体横截面的电量相等，则称之为稳恒电流或恒定电流，简称为直流(DirectCurrent)，记为DC或dc，直流电流要用大写字母I表示。
直流电流I与时间t的关系在I－t坐标系中为一条与时间轴平行的直线。交流电流

如果电流的大小及方向均随时间变化，则称为变动电流。对电路分析来说，一种最为重要的变动电流是正弦交流电流，其大小及方向均随时间按正弦规律作周期性变化，将之简称为交流(Alternatingcurrent)，记为AC或ac，交流电流的瞬时值要用小写字母i或i(t)表示。三相交流电三相对称电动势三相电动势达到最大值(振幅)的先后次序叫做相序。平时所说的正相序（即顺序）为A-B-C或C-A-B，反之称为负相序和逆相序如A-C-B。

相序是一个十分重要的概念，为使电力系统能够安全可靠地运行，通常统一规定技术标准，一般在配电盘上用黄色标出U相，用绿色标出V相，用红色标出W相。

一台三相异步电动机接入电源反转时只要任意调换电动机三相电源的两个接线端即可。线电压：指相线（火线）与相线之间的电压。

相电压：指电源的每相绕组或每相负载两端的电压。

线电流：指流过相线（火线）中的电流。

相电流：指流过电源每相绕组或每相负载中的电流。负载的星形(Y形)接法（1）有中性线,A相负载发生短路AAA星形联接负载对电源的要求：负载的三角形（形）连接三相电路的功率电阻就是导体
