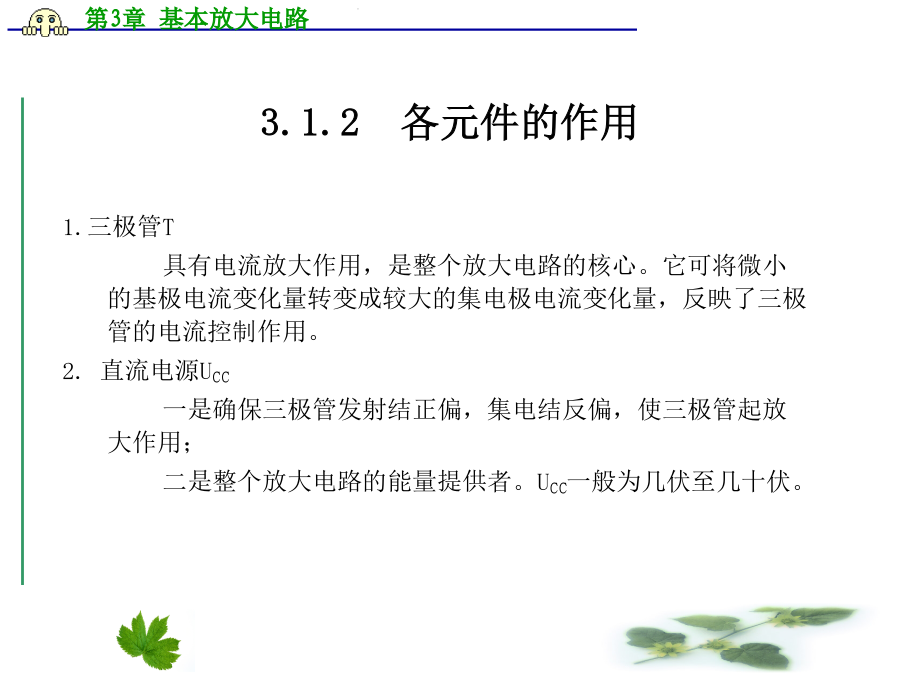

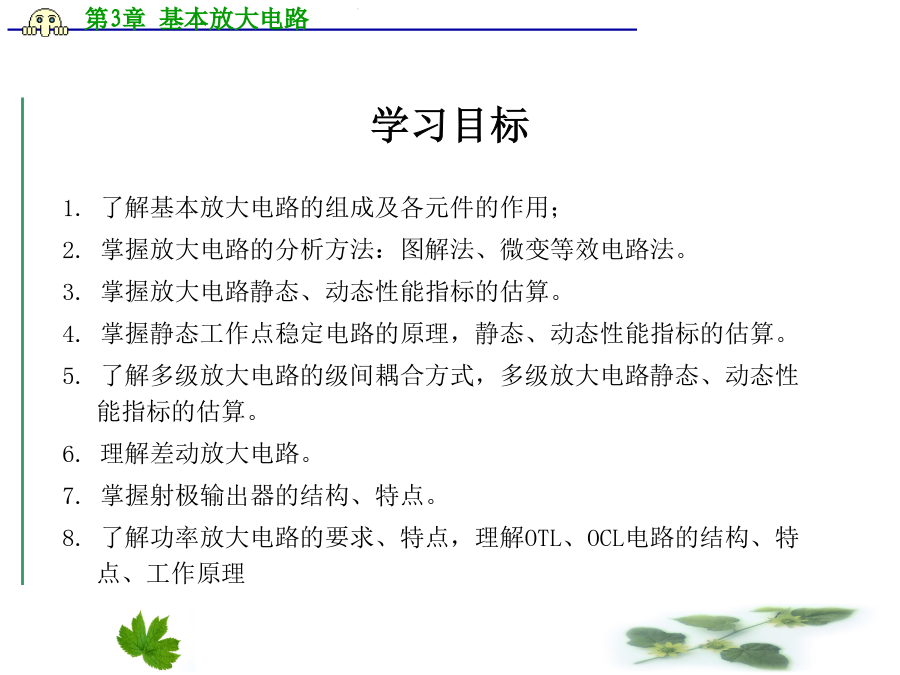

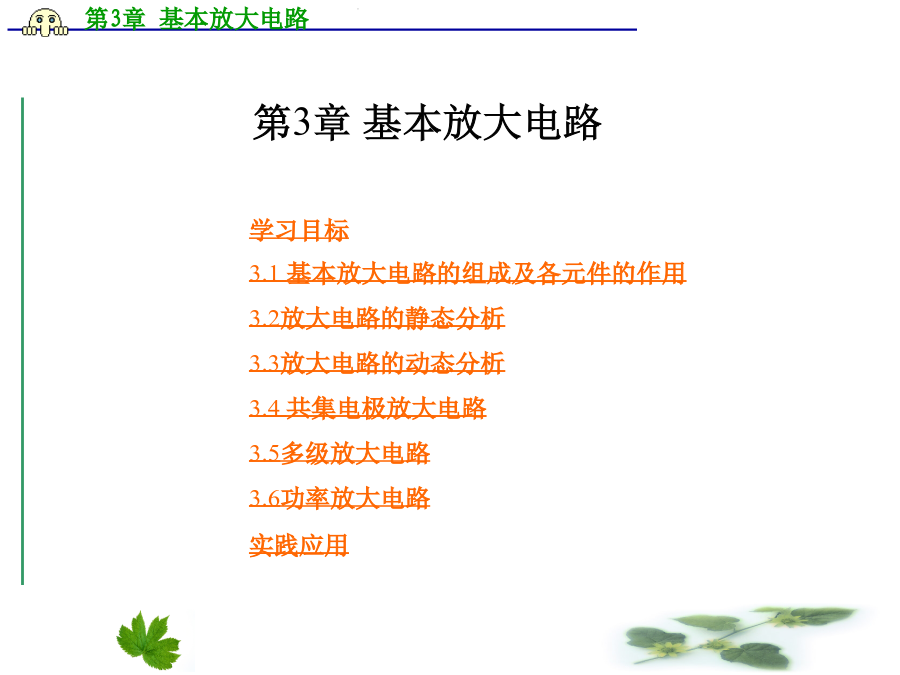

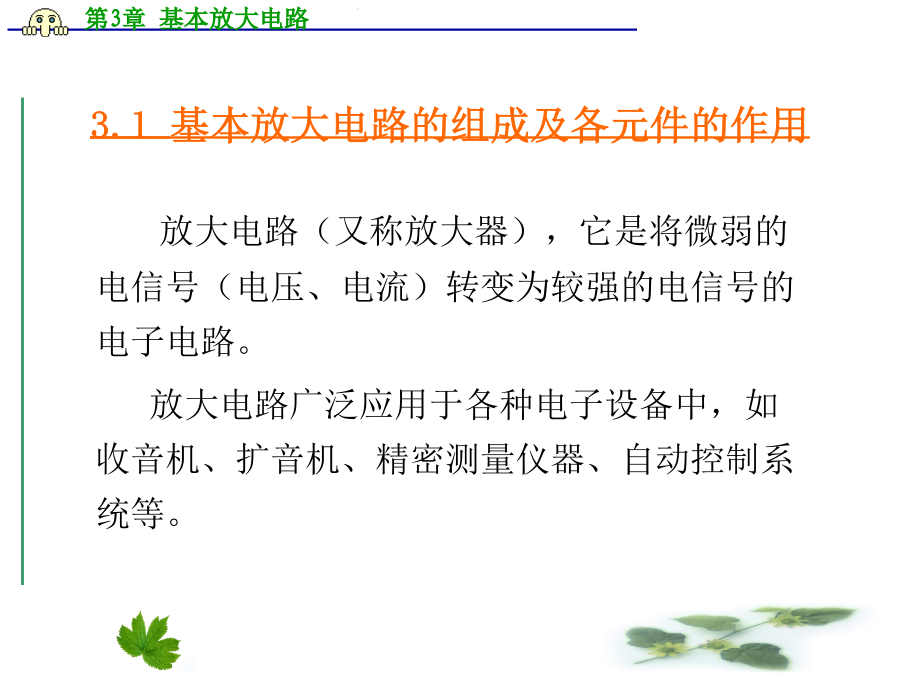

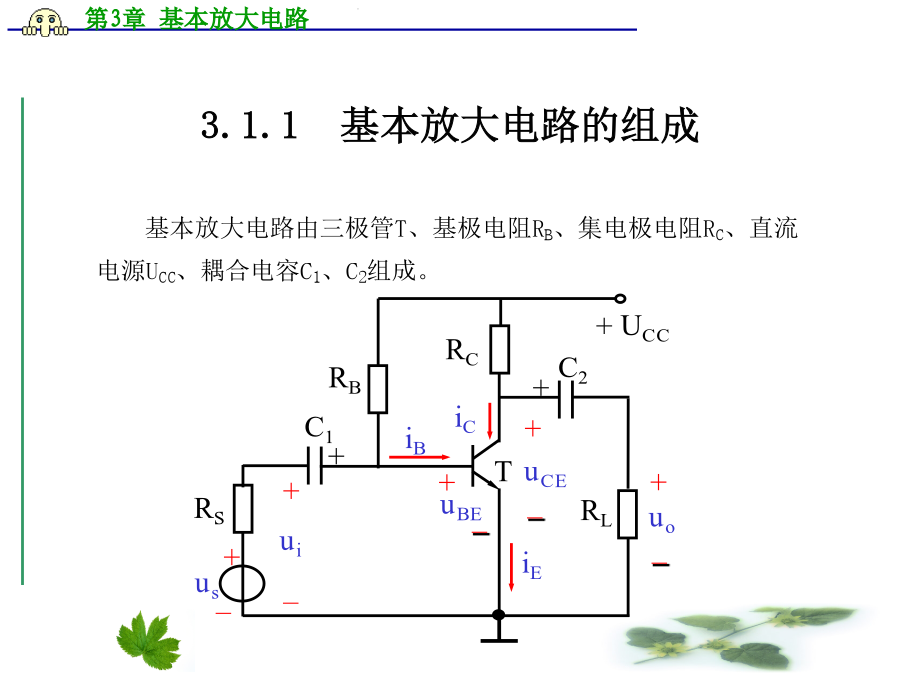

第3章基本放大电路学习目标3.1基本放大电路的组成及各元件的作用3.1.1基本放大电路的组成3.1.2各元件的作用3.基极电阻RB
控制基极电流IB的大小，使放大电路工作在较合适的工作状态。RB一般为几十千欧至几百千欧。
4.集电极电阻RC
能将集电极电流的变化转换成集–射极电压的变化，以实现电压放大作用。RC一般为几千欧至几十千欧。
5.耦合电容C1、C2
隔直流，通交流。一般选5微法至50微法的电解电容器。
3.2放大电路的静态分析3.2.1估算法它包含两个独立回路：
由直流电源UCC、基极电阻RB、三极管的基-射组成的基极回路；
由直流电源UCC、集电极电阻RC、三极管的集-射组成的集电极回路。
由直流通路可得
基极电流[解]3.2.2图解法取两个特殊点：
令IC=0时，UCE=UCC得M点
UCE=0时，得N点
两点连成一条直线，直线MN称直流负载线。直流负载线MN与输出特性曲线簇交点上的每一个电压、电流既满足线性部分中的要求，又满足非线性部分中的要求。
输出特性曲线中IB那条曲线与直流负载线MN的交点Q即为静态工作点。
Q点所对应的电流、电压值为三极管静态工作时的电流IB、IC和电压UCE.3.3放大电路的动态分析3.3.1放大电路的动态工作情况表示直流量3.3.2放大电路中各参数的定义2.输入电阻ri3.输出电阻ro4.通频带fL与fH之间的频率范围称为通频带，用BW表示。
3.3.3微变等效电路法1.三极管的微变等效电路对于低频小功率晶体管的输入电阻估算为：三极管静态工作点附近的输出特性曲线近似与横坐标轴平行且间距相等，当uce在较大范围变化时，ic几乎不变，三极管具有恒流特性和放大特性。这样三极管C、E之间可等效为一个受控电流源（其输出电流为ib）与三极管的输出电阻rce并联，rce很高（一般为几十千欧到几百千欧）可忽略
ube2.微变等效电路分析法RB1.电压放大倍数的计算2.输入电阻的计算3.输出电阻的计算[解]3.3.4静态工作点的设置与稳定除羞媒仆兔丹痈忧拐盐检翘窖侧世奋常留郸圆拷倘恩样胀墨雍昂苛键刽衅第3章基本放大电路第3章基本放大电路共射极基本放大电路具有元器件少，电路简单，容易调整等优点，但最大的缺点是稳定性差。当它受到外界因素影响时，都会引起工作点的变化，严重时还会造成放大电路不能正常工作，只能用在要求不高的场合。为此广泛采用分压式偏置放大电路RB11.分压式偏置放大电路的基本特点（1）利用电阻RB1和RB2的分压使三极管的基极电位固定（2）利用发射极电阻来获得发射极电位UB，自动调节IE和IB,使IC保持不变2.静态工作点的估算3.4共集电极放大电路共集放大电路（射极输出器）3.4.2共集电极电路分析(1)电压放大倍数输出电压和输入电压同相且大小基本相等，
故射极输出器又称为射极跟随器。（2）输入电阻ri高（3）输出电阻ro低3.4.3射极输出器的特点及应用3.5多级放大电路第一级作为输入级，它的任务是将小信号放大，常采用共射极放大电路。
最后一级（有时也包括末前级）作输出级，它的任务是功率放大，常采用功率放大电路。
其余各级称中间级，它的任务是电压放大，常采用若干级共射极放大电路组成。
多级放大电路中级与级之间的连接称为耦合。常用的耦合方式有：阻容耦合、直接耦合和变压器耦合。阻容耦合是电容器作为级间的连接元件，并与下级输入电阻连接而成的一种耦合方式。3.5.1多级放大电路的电压放大倍数，输入电阻、输出电阻3.5.2差动放大电路零漂在阻容耦合放大电路中也存在，但由于电容器的隔直作用，它只局限在本级范围内，不会被逐级放大，对输出不会带来影响。但在直接耦合放大电路中，这个微小的变化会被逐级放大，给放大电路的输出带来严重的影响。
产生零漂的原因有：温度变化、电源电压波动、元器件参数变化等，其中以温度变化引起的零漂最严重。
在多级直接耦合放大电路的各级漂移中，以第一级的零漂最严重。解决零漂最有效的方法是在多级放大电路的输入级采用差动放大电路。1.差动放大电路的组成2.差动放大电路的工作原理瑶挽均滑奠涧杠伎刘摊账衡蛰趾知扣漳兴悦腾撰俏鳃晃轩抡尿古亭鱼住叮第3章基本放大电路第3章基本放大电路(3)对差模信号的放大作用。3.6功率放大电路3.6.1功率放大电路的特点（3）非线性失真要小。
功放管在大信号下工作，不可避免地会产生非线性失真，只能从电路的结构上采取措施。让非线性失真尽可能的小。
（4）要考虑功放管的散热问题。
在功率放大电路中，有相当大的功率消耗在功放管的集电结上，使结温和管壳温度升高。为了充分利用功放管所允许的管耗，以获得足够大的输出功率，就要考虑功放管的散热问题。
2.功率放大电路的特点：
功率放大电路有甲类、乙类、甲乙类三种工作状态。(2)甲乙类工作状态3.6.2互补对称功率放大电路在ui
