移位寄存器及其应用研究二、实验原理

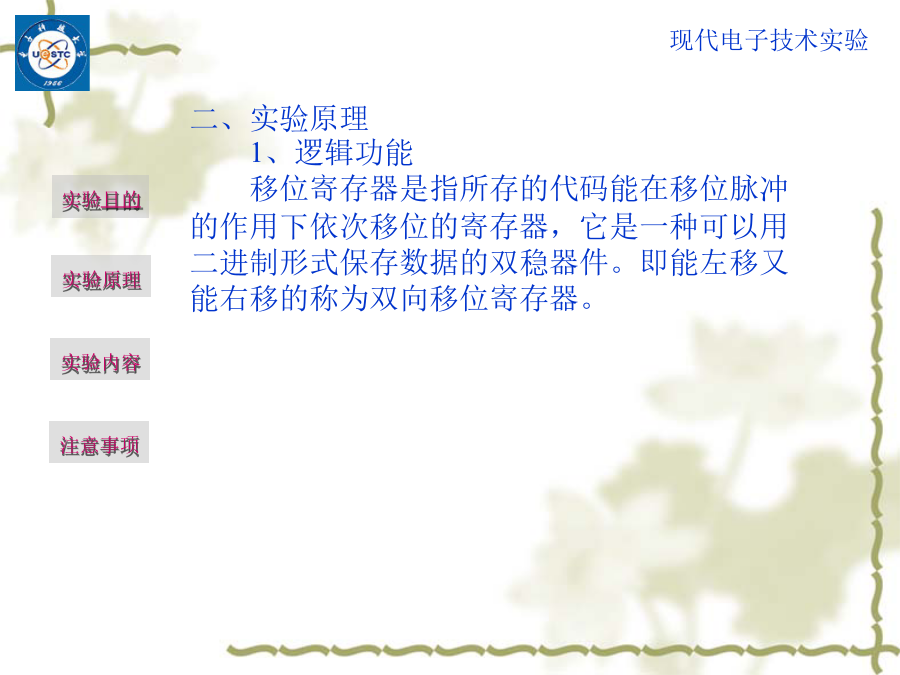

1、逻辑功能

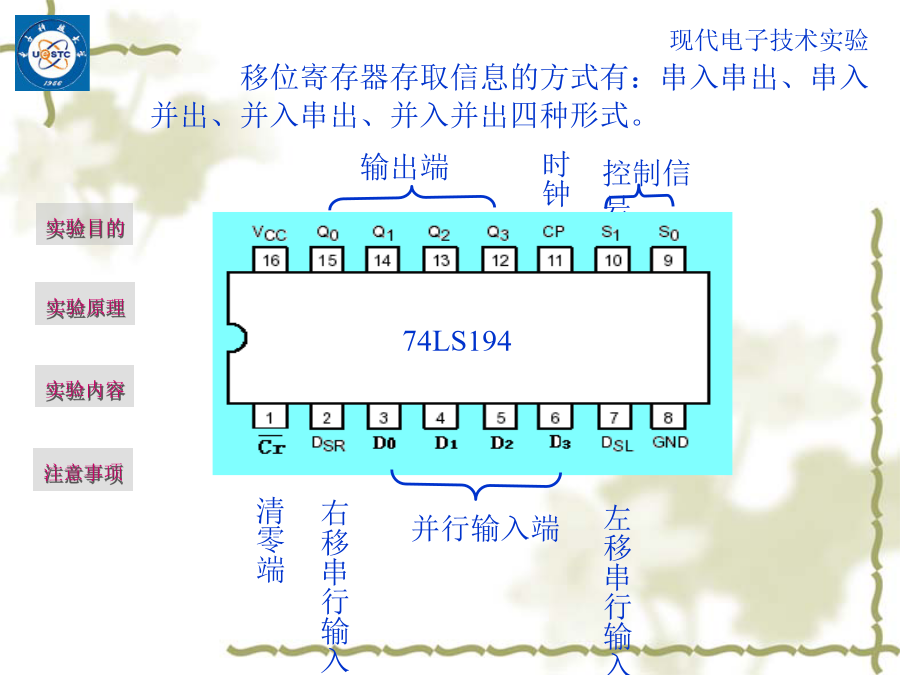

移位寄存器是指所存的代码能在移位脉冲的作用下依次移位的寄存器，它是一种可以用二进制形式保存数据的双稳器件。即能左移又能右移的称为双向移位寄存器。把移位寄存器的输出端Q3和DSR相连，可构成简单的右移环形计数器。若把移位寄存器的输出端Q0和DSL相连，可构成简单的左移环形计数器。	CP三、实验内容3、将CP改为1KHZTTL信号，重复以上操作，用示波器观测CP，Q0、Q1、Q2、Q3的波形，用双踪观测。4、串/并转换测试。要求构成右移串并转换电路，完成以下数据表。	四、注意事项
1、如实验中出现故障，应用逻辑测试笔进行检测，以判断电路的电源、时钟、功能端（、S1、S0）是否符合要求。
2、构成环型计数器时，改变电路连接如造成数据丢失，必须给电路重新赋初值。
3、用双踪示波器观测波形时应选择恰当的触发源。（用频率较低的信号做触发源）
五、思考题
