高速铁路轨道技巧基础.ppt

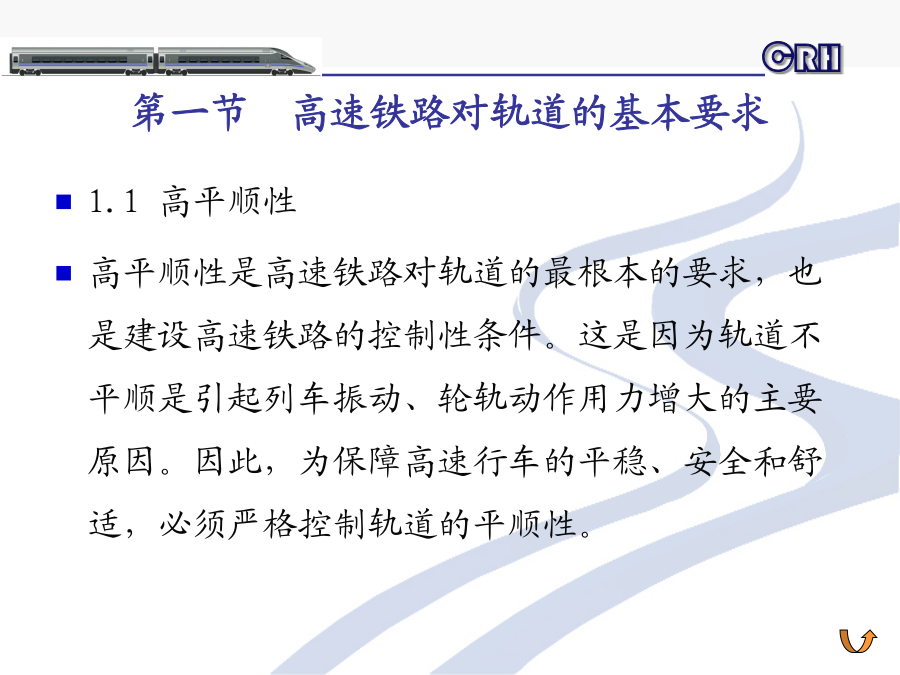

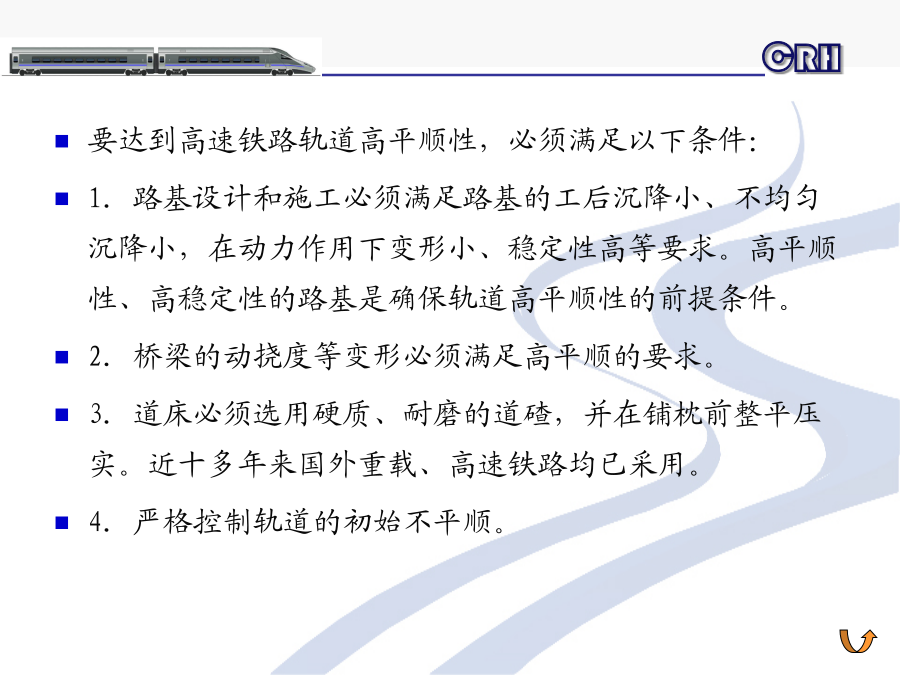

高速铁路轨道第一节高速铁路对轨道的基本要求要达到高速铁路轨道高平顺性，必须满足以下条件：
1．路基设计和施工必须满足路基的工后沉降小、不均匀沉降小，在动力作用下变形小、稳定性高等要求。高平顺性、高稳定性的路基是确保轨道高平顺性的前提条件。
2．桥梁的动挠度等变形必须满足高平顺的要求。
3．道床必须选用硬质、耐磨的道碴，并在铺枕前整平压实。近十多年来国外重载、高速铁路均已采用。

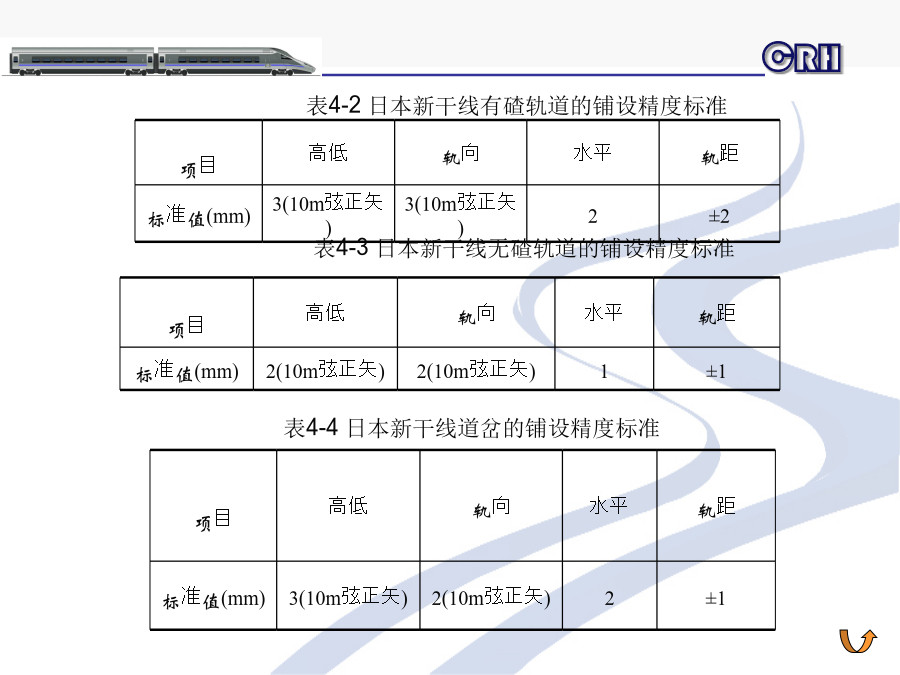

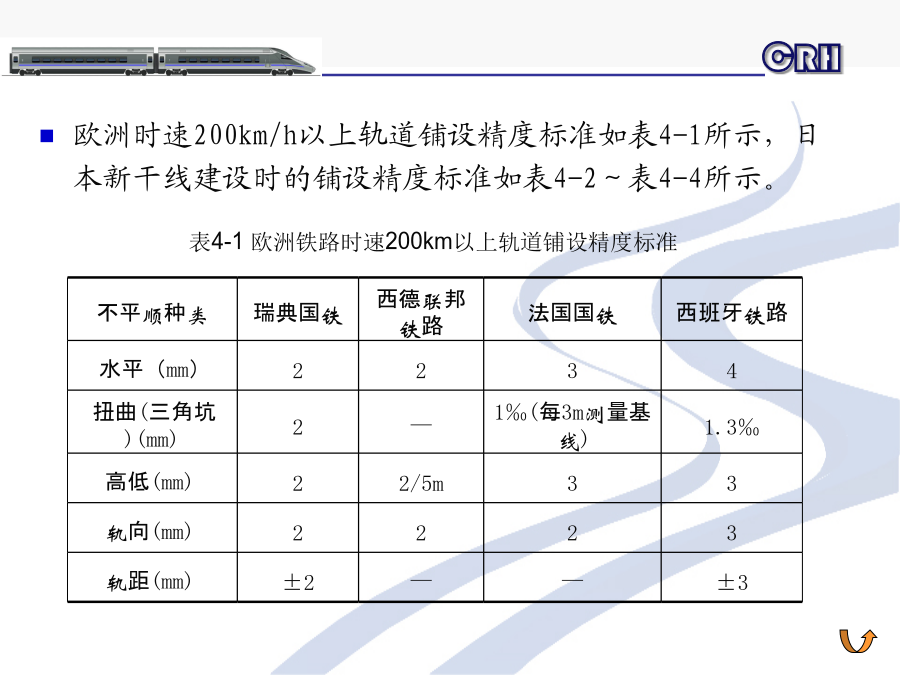

4．严格控制轨道的初始不平顺。欧洲时速200km/h以上轨道铺设精度标准如表4-1所示，日本新干线建设时的铺设精度标准如表4-2～表4-4所示。表4-2日本新干线有碴轨道的铺设精度标准结合我国铁路的国情，京沪高速铁路轨道平顺度铺设精度标准如表4-5～表4-7所示。表4-6京沪高速铁路无碴轨道平顺度铺设精度标准
2.高可靠性，长寿命
高可靠性主要是指轨道结构保持平顺性，维持线路正常运营的能力。高速列车荷载的特点主要在于高频冲击和振动，这种高频荷载容易造成扣件松动、轨下胶垫磨耗、混凝土轨枕承轨槽破损，特别是有碴轨道中道碴破碎、粉化，道床沉降和变形。
长寿命，指的是轨道结构有较长的维修和大修周期。由于高速铁路的行车密度大，速度高，因此其维修工作量必须少，维修周期必须长，才能保证不中断行车，维持列车正常运行。1.3高稳定性
采用跨区间无缝线路是提高轨道结构连续性、均匀性的重大举措。在跨区间无缝线路中，道岔的连续焊接会使道岔区基本轨产生附加的温度力，从而使结构、受力和变形更为复杂的道岔区成为高速铁路稳定性的控制区；高速列车的高频冲击和振动会使轨道自身保持稳定的能力降低；而高速列车的蛇行和横向振动又会使作用到轨道上的横向荷载加大，增加轨道横向失稳（胀轨、跑道）的可能性。第二节有碴轨道结构日本新干线钢轨介绍日本新干线钢轨介绍同诸多关键技术一样，长钢轨并非日本人的原创。早在20世纪20年代，欧洲人便开始研究长钢轨技术了。日本从1927年起开始着手研究。
铁路钢轨的类型和强度一般以每米长度的重量来表示。钢轨每米长度的重量越大，钢轨的强度越高。日本常用的钢轨是50kg/m和60kg/m钢轨。目前，新干线都采用60kg/m钢轨。2.钢轨重量
钢轨类型应根据轨道振动、轮轨冲击、轮轨接触和钢轨纵向力的计算来确定。60kg/m钢轨的横向、垂向刚度是可满足高速列车动弯应力的强度需求的。日本新干线、法国TGV和德国ICE高速铁路所采用的钢轨均为60kg/m钢轨。可见，京沪高速铁路选用60kg/m钢轨是适宜的。3．钢轨尺寸允许偏差及平直度要求
高速铁路的轨道结构区别于普通线路的最重要的特点是对轨道不平顺的严格控制，体现在钢轨上则是对其表面尺寸质量、平直度、表面平整度和扭曲的严格要求。钢轨尺寸的精确和外形的平直是轨道平顺的基本保证之一。4.钢轨的化学成分
高速铁路钢轨出现质量问题的主要形式是由于钢轨内部夹杂、缺陷所引起的疲劳折损。提高钢轨材质的纯净度是减少钢轨疲劳折损、提高钢轨的可靠性、延长其使用寿命的有力途径。
钢轨的化学成分是影响其力学性能、焊接性能及其他使用性能的基本因素，也是钢轨材质纯净度的重要指标。2.2轨枕新干线的有碴轨道高速铁路混凝土轨枕类型大部分为整体式，如德国、意大利、西班牙和日本等国的各类轨枕，法国有碴轨道传统的轨枕结构是双块式，在高速铁路中仍然采用双块式轨枕，但在有碴桥上因设置护轮轨的需要，采用了整体式轨枕。
世界各国客运专线和高速铁路有碴轨道的技术发展表明，整体式和双块式混凝土轨枕形式都可以满足高速运行在承载能力、耐久性和稳定性等方面的使用要求。我国高速铁路采用整体式混凝土轨枕。2.3扣件
高速铁路的扣件除要求具有足够的扣压力以确保线路的纵、横向稳定之外，还要求弹性好，以保证良好的减振、降噪性能；扣压力保持能力好，以降低日维修工作量；绝缘性能好，以提高轨道电路工作的可靠性，延长轨道电路长度，降低轨道电路投资。我国采用弹性扣件已有20多年历史，已成功的开发了弹条Ⅰ扣件，弹条Ⅰ型调高扣件，弹条Ⅱ型扣件及弹条Ⅲ型扣件等，以上扣件已全部通过部级鉴定并推广使用。
弹条Ⅲ型扣件（图4-3）是为高速重载而研制的无螺栓式扣件，系利用预埋于轨枕中的铁杆来保持轨距，承受横向力并固定弹条，以弹条扣压钢轨，尼龙块作为绝缘部件并用于调整轨距。图4-3弹条Ⅲ型扣件2.4道床
道床是轨道结构的重要组成部分。散粒体道床不仅要承受轨枕传递的各种力的作用，保持轨道结构的稳定性，而且要便于进行养护。对高速铁路而言，散粒体道床的这些作用显得尤为重要。第三节无碴轨道结构3.1国外铁路无碴轨道结构型式
国外铁路无碴轨道的发展，数量上经历了由少到多、技术上经历了由浅到深、品种上经历了由单一到多样、铺设范围上经历了由桥梁、隧道到路基、道岔的过程。无碴轨道已成为高速铁路的发展趋势。1．日本
日本是发展无碴轨道最早的
