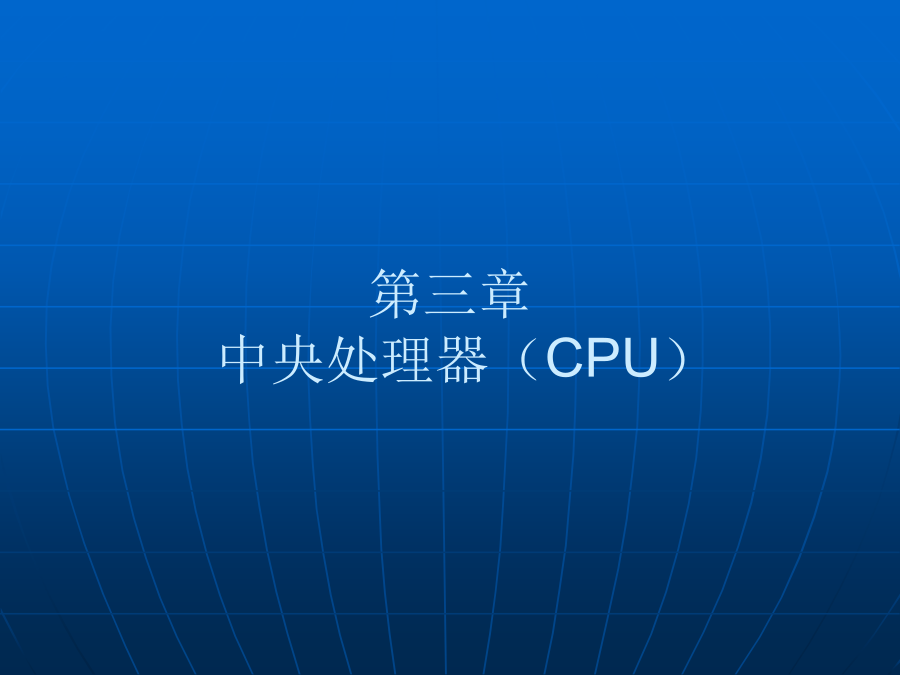

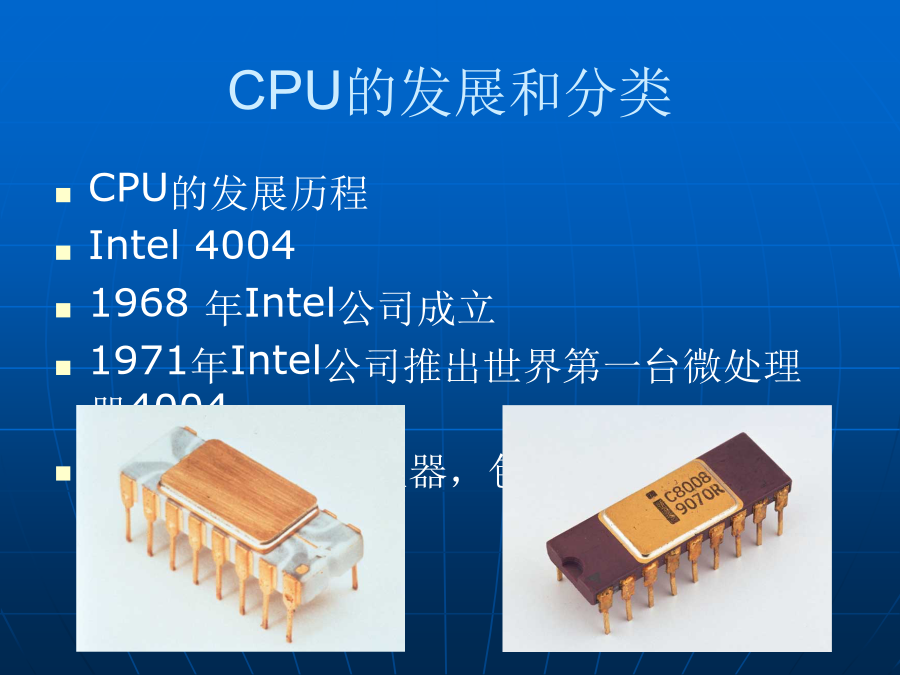

第三章中央处理器（CPU）CPU的发展和分类Intel8080
1974年Intel公司研制八位8080处理器、8085处理器
Intel8086/8088
Intel公司于1979年推出16位8086与8088微处理器
Intel80286

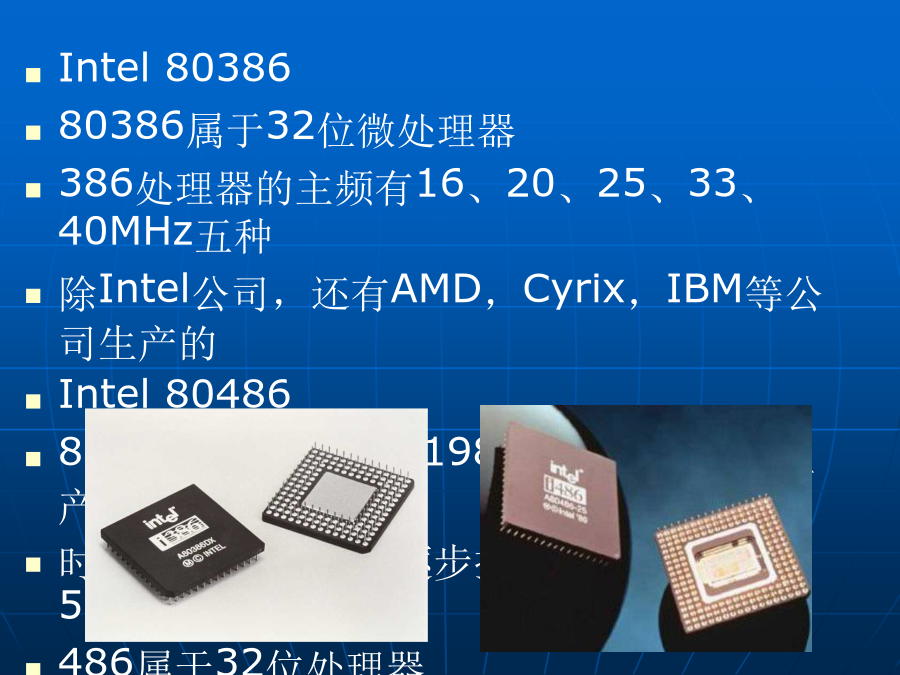

1982年Intel推出80286芯片Intel80386
80386属于32位微处理器
386处理器的主频有16、20、25、33、40MHz五种
除Intel公司，还有AMD，Cyrix，IBM等公司生产的
Intel80486
80486简称486，于1989年由Intel公司生产
时钟频率从25MHz逐步提高到33MHz、50MHz

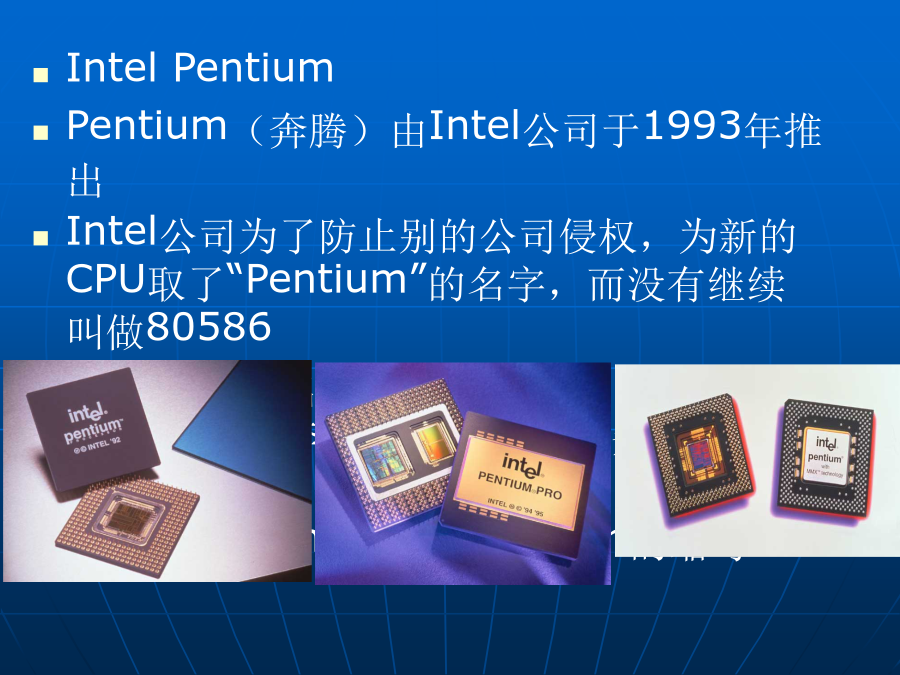

486属于32位处理器IntelPentium
Pentium（奔腾）由Intel公司于1993年推出
Intel公司为了防止别的公司侵权，为新的CPU取了“Pentium”的名字，而没有继续叫做80586
接着Intel推出使用MMX技术的PentiumMMX的多能奔腾，它增加了57条多媒体指令
MMX是MultimediaExtension的缩写
IntelPentiumII
采用SLOT1模式的插座

AMDK6-2
为了与PentiumII抗衡，推出了K6-23DNOW处理器
3DNOW!是一组共21条新指令，可提高三维图形、多媒体、以及浮点运算密集的个人电脑应用程序的运算能力CPU的品牌
生产CPU的厂商主要有Intel、AMD、Cyrix、TI德州仪器(TexasInstruments)、Motorola、IDT等
台式机的CPU两大品牌：Intel、AMD
Cyrix公司已被VIA（威盛）公司兼并
CPU的结构
根据主板结构的不同分为：
Slot（插槽）和Socket（插座）
根据应用范围的不同分为：
嵌入式（移动电话、DVD、机顶盒）
微控制式（汽车空调、自动机械）
通用式（个人计算机、服务器、笔记本电脑）
CPU的常见性能指标核心又称为内核，是CPU最重要的组成部分。CPU中心那块隆起的芯片就是核心，是由单晶硅以一定的生产工艺制造出来的，CPU所有的计算、接受/存储命令、处理数据都由核心执行。
主频
主频就是CPU的时钟频率，也就是CPU运算时的工作频率。
一般说来，主频越高，CPU的速度也就越快，不过由于各种各样的CPU它们的内部结构也不尽相同，所以并非所有的时钟频率相同的CPU的性能都一样。
外频
外频就是系统总线的工作频率，即主板上芯片组对内存、CPU的运行时钟频率，是主板时钟发生器为CPU及其他总线产生的标准时钟信号。
目前CPU使用的标准外频有66MHz、100MHz、133MHz、150MHz、200MHz、266MHz、333MHz。
倍频
倍频是指CPU外频与主频相差的倍数。
主频和外频的关系：
主频=外频*倍频
缓存（Cache）
由于CPU的运算速度要比内存快得多，为此在此传输过程中放置一个存储器，存储CPU经常使用的数据和指令。这样可以提高数据传输速度。可分一级缓存和二级缓存。
L1高速缓存
一级缓存可以分为一级数据缓存和一级指令缓存
例如AMD的AthlonXP就具有64KB的一级数据缓存和64KB的一级指令缓存，其一级缓存就以64KB+64KB来表示
L2高速缓存
早期，为了再次提高CPU的运算速度，在CPU外部放置一高速存储器，即二级缓存。
随着CPU制造工艺的发展，二级缓存也能轻易的集成在CPU内核中，容量也在逐年提升。
二级缓存不区分数据缓存与指令缓存
CPU在读取数据时，先在L1中寻找，再从L2寻找，然后是内存，在后是外存储器。所以L2对系统的影响也不容忽视。
内核工作电压和制造工艺
内核工作电压
工作电压指的也就是CPU正常工作所需的电压，适当的调节内核工作电压可以改进CPU的运行稳定性。制造工艺
制造工艺越精细，就可以集成更多的元器件，提高电流通过的速度，降低电路的工作电压，减小功率。
铜工艺制造芯片能有效提高芯片速度，减小芯片面积。
目前的CPU制造工艺已经可以达到0.045μm（45nm纳米）CPU的超频
超频：通过改变外频或倍频来提高CPU主频的方法就称为超频。(一般用户不推荐超频）
超频的方法
提高CPU的外频
提高CPU的倍频
CPU的倍频不同地址总线宽度
地址总线宽度决定了CPU可以访问的物理地址空间，也就是CPU到底能够使用多大容量的内存。
386以上的微机系统，地址线的宽度为32位，最多可以直接访问4096MB(4GB)的物理空间。
Pentium4计算机的地址线的宽度为36位，最多可以直接访问的内存空间为236=64GB
数据总线宽度
数据总线宽度决定了CPU与L2Cache、内存及输入输出设备之间一次数据传输的信息量。
CPU附加指令集
常见的指令集包括：MMX、
