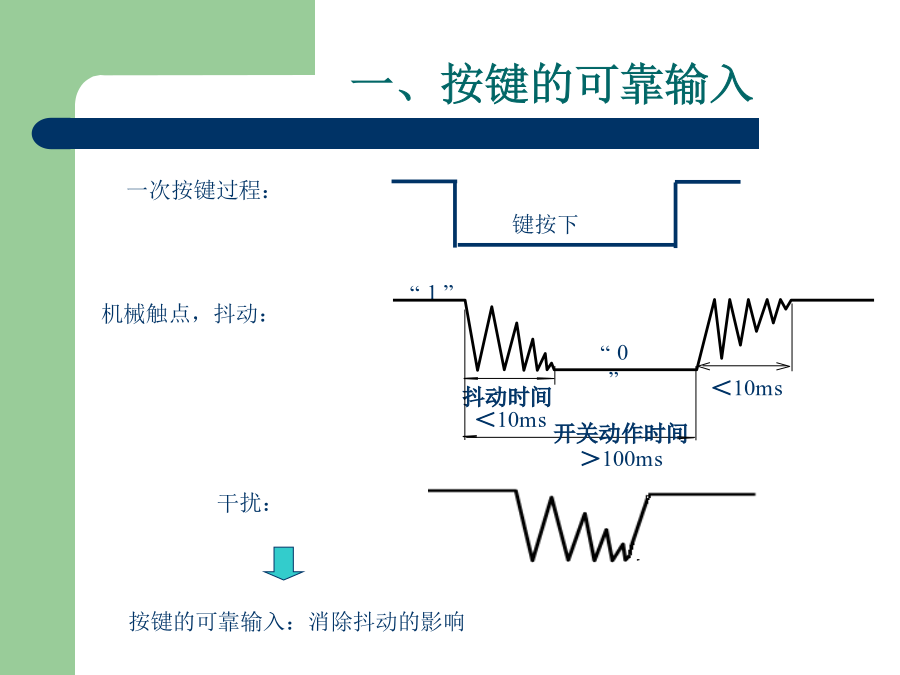

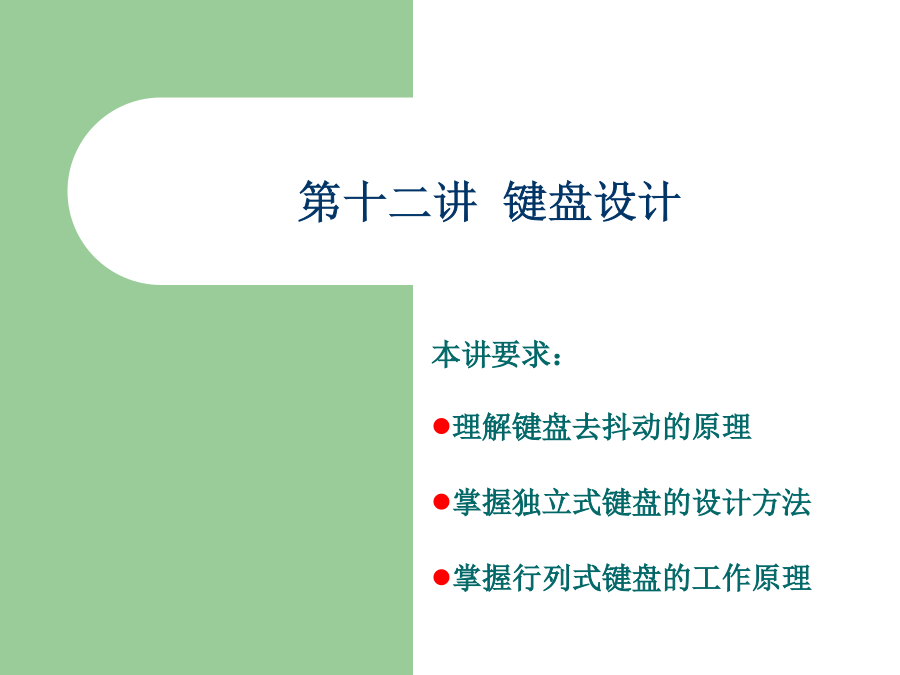

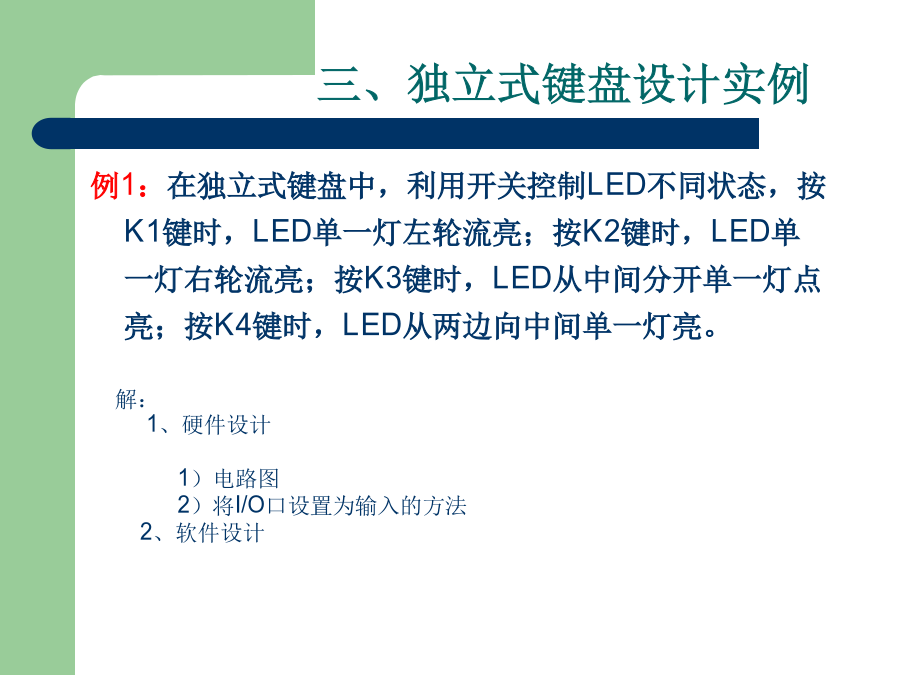

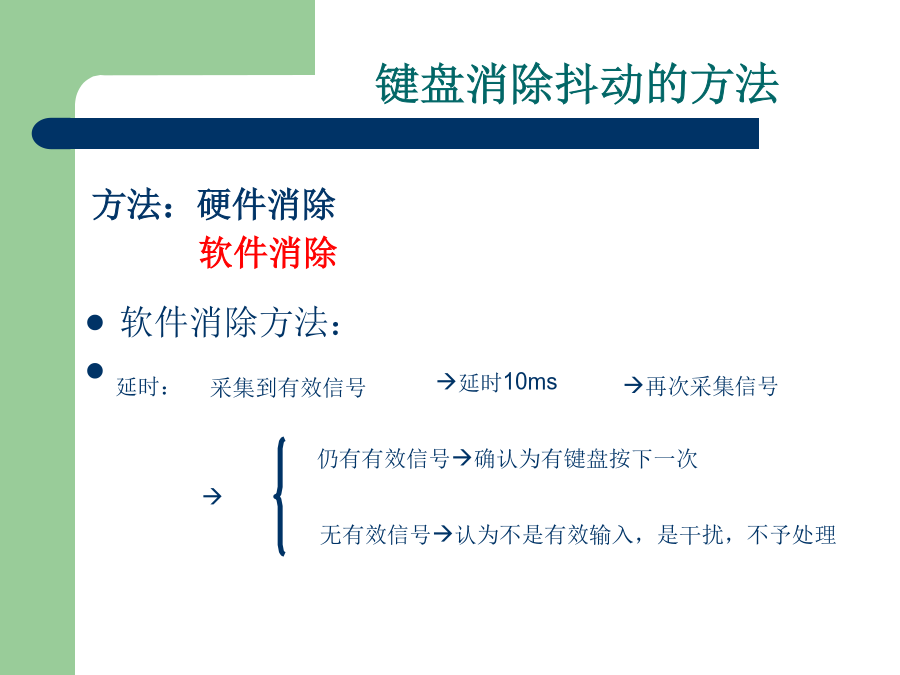

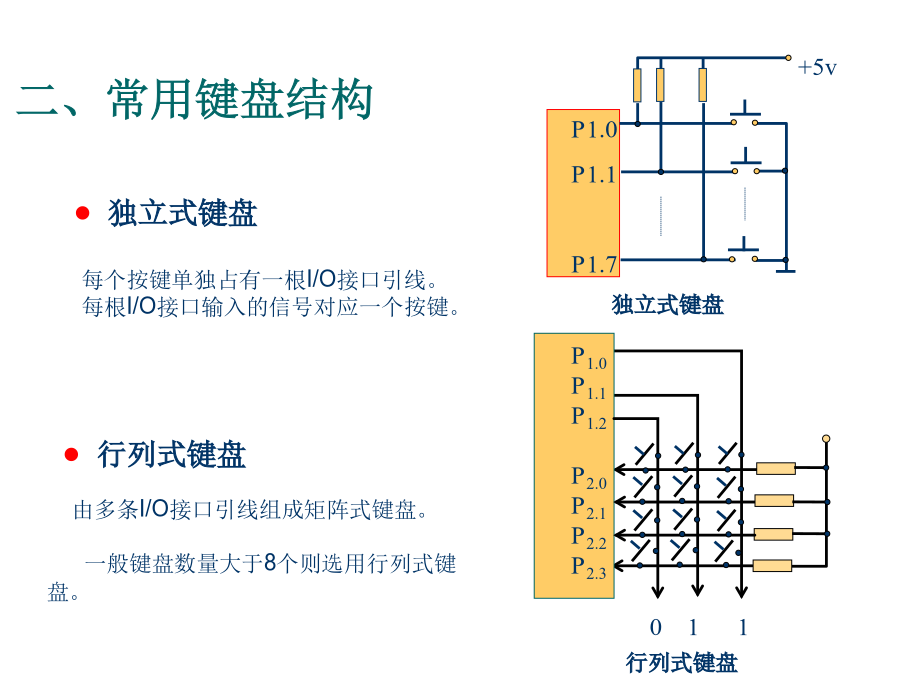

第十二讲键盘设计一、按键的可靠输入键盘消除抖动的方法二、常用键盘结构三、独立式键盘设计实例硬件设计硬件设计软件设计2、程序清单STAT1:MOVR0,#8
	MOVA,#0FEH
NEXT1：MOVP1,A
	ACALLDELAY
	RLA
	DJNZR0,NEXT1
	SJMPSTART
STAT2:MOVR0,#8
	MOVA,#7FH
NEXT2：MOVP1,A
	ACALLDELAY
	RRA
	DJNZR0,NEXT2
	SJMPSTART
STAT3:MOVR0,#0
	MOVDPTR,#TABLE1
NEXT3：MOVA,R0
	MOVCA,@A+DPTR
	MOVP1,A
ACALLDELAY
	INCR0
	CJNER0,#4,NEXT3
	SJMPSTART
STAT4:MOVR0,#0
	MOVDPTR,#TABLE2
NEXT4:	MOVA,R0
	MOVCA,@A+DPTR
	MOVP1,A
ACALLDELAY
	INCR0
	CJNER0,#4,NEXT4
	SJMPSTARTDELAY:MOVR5,#10
DLY1:	MOVR6,#100
DLY2:	MOVR7,#250
	DJNZR7,$
DJNZR6,DLY2
	DJNZR5,DLY1
	RET
DELAY1:MOVR4,#10
DLY:	MOVR3,#250
	DJNZR3,$
DJNZR4,DLY2
RET
TATBLE1:DB0E7H,0DBH,0BDH,7EH
TATBLE2:DB7EH,0BDH,0DBH,0E7H四、矩阵式键盘设计三、矩阵式键盘设计实例2）硬件电路图软件设计算诵绿不湿豆踊盒踌迭奎翔葱专貌甘袜谷猎寡妻略肾迭亥纳眼愉征历蔓衔第十二讲键盘设计第十二讲键盘设计2、程序清单	MOVR3,A
	JCL2
	SJMPL1
KEY:ACALLDELAY
D1:MOVA,P1
	XRLA,R4
	JZD1
	MOVA,R1
	ACALLDISP
	SJMPL1
DISP:MOVDPTR,#TABLE
	MOVCA,@A+DPTR
	MOVP0,A
	RET
DELAY:MOVR7,#60
	MOVR6,#250
DLY1:DJNZR6,$
	DJNZR7,DLY1
	RET；字形码表
