EOC道理及应用技巧.ppt

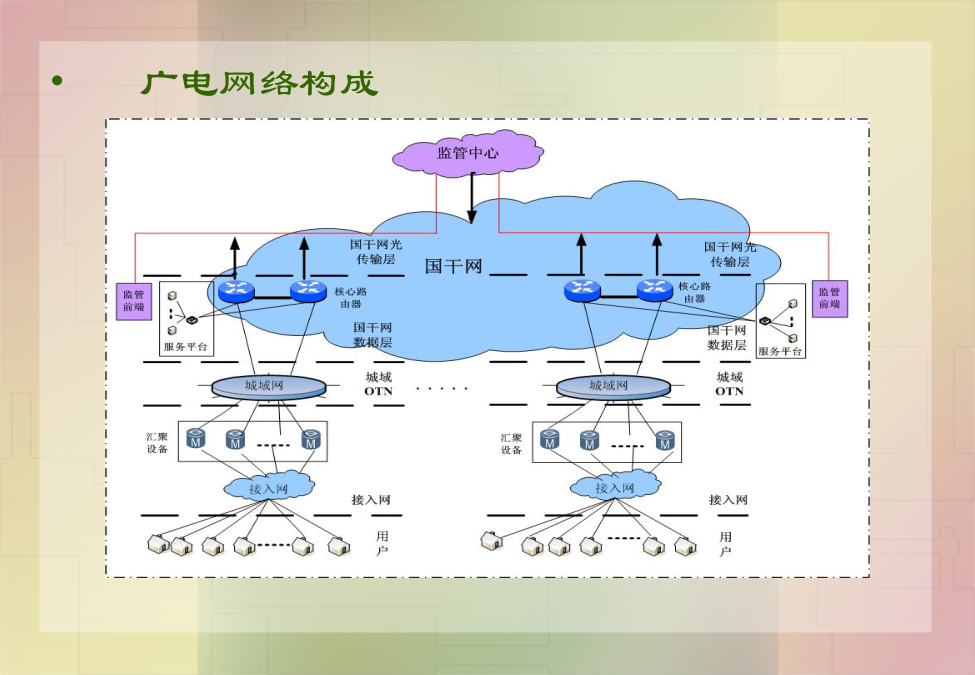

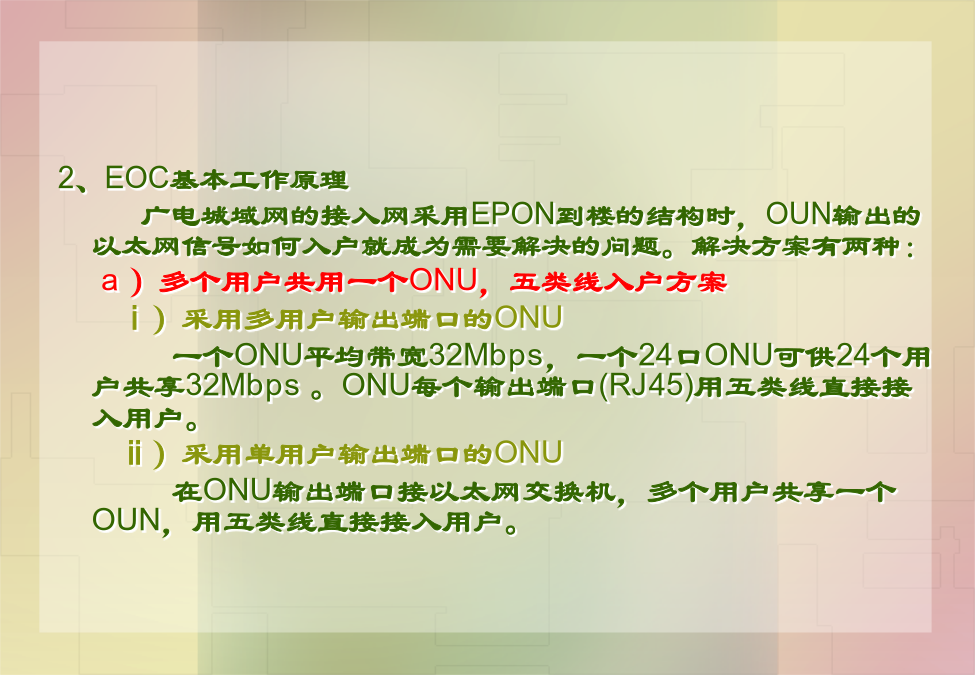

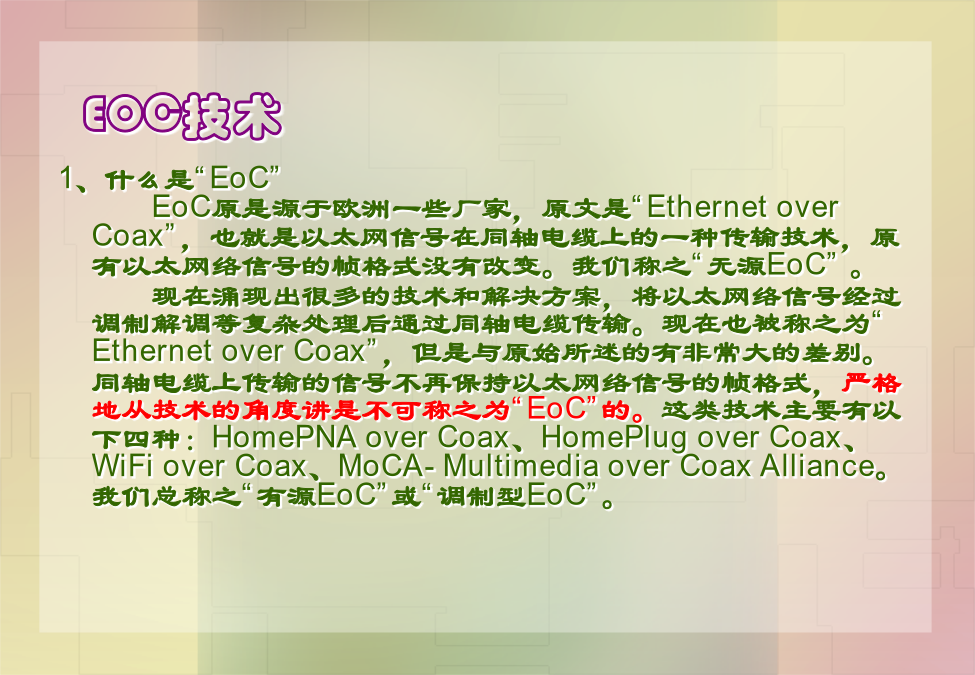

EOC原理及应用技术广电网络构成EOC技术广电网络双向网改方案图1无源EOC网络架构图厂家称，c.LINK可以跨越同轴电缆的无源分配器实现互连，直接实现端－端数据传输，距离可达600m/300m。
c.Link优点如下：
在800—1550MHz带宽内，每个50MHz频道理论上最大物理数据速率270Mpbs，最大有效数据速率130Mpbs，实际吞吐量＜80Mpbs。
MOCA不影响原来的电视信号，与CATV、DBS及HDTV并存；QoS保证、安全性高、高可靠性、安装方便。
设备典型发送电平：112dBμv；
接收电平范围：109dBμv—63.75dBμv，接收电平动态范围45dB；
系统动态范围48dB；
典型时延：3ms。
MOCA技术在同轴电缆上传输交互数据原理如下图：

MOCA能够通过分支分配器，但工作频率高，超过1000MHz需要更换分支分配器和电缆，对网络适应能力较差，家中还需安装MOCAModem，价格高。一个MOCA主机，可带31个MOCAModem。
HPNA3.0系统配置图

CLT为同轴电缆线路终端
CNU为同轴网络单元

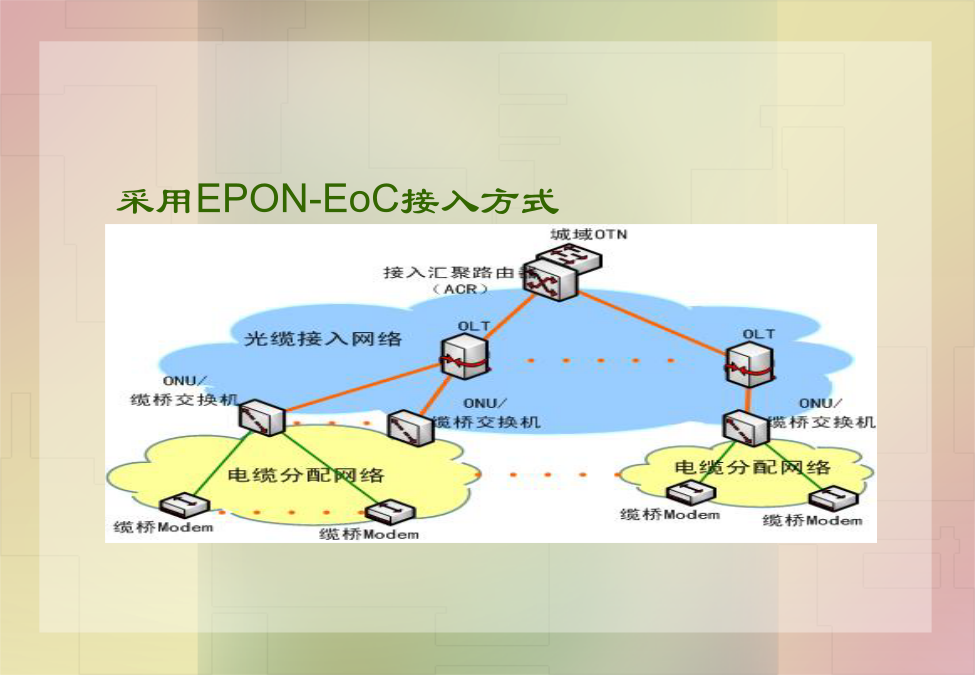

比较项目3、EOC产品介绍（根据厂家提供的资料）Digital实际典型应用案例 ---EPON+EOC解决方案构架技术原理方框图
BIOC技术原理框图如下图所示，包括两个主要部分：基带数据信号的OFDM和QAM调制、电视信号与数据调制信号的混合/分离。技术实现方式
BIOC技术根据HFC网的光节点以下同轴电缆分配网的设备和环境要求提供满足有线电视分配网各种拓扑的双向化解决方案。
在采用BIOC技术的有线电视网络双向化改造方案中，根据数据接入点位置的不同，灵活部署BIOC局端设备，将有线电视信号(111-860MHz)与调制过的数据信号(900-1100MHz)混合输出到电缆分配网上，在用户家中有线电视接口上连接一个用户终端设备，将有线电视信号与数据信号分离，用户通过该设备实现广播电视、交互电视以及宽带等业务。。
BIOC网络管理NMS(NetworkManagementSystem)是基于TMN思想以及SNMP简单网络管理协议的综合网络管理监控中心。多个本地或者远程客户端(NMS-client)可通过网管服务器(NMS-server)对网络设备进行远程配置、管理与维护。EPON+BIOC双向改造技术实现如下图所示

易线宽系统的对称高速数据传输特性，按有线电视网的光节点覆盖用户数300～500户计，每户最高接入速率可以达30—40Mbps。
组成：
EPCN系统由下列设备构成系统。
头端：集中器CC600、CC602，
终端：网桥CB201、CC203，
中继器CR400、低通旁路器（用来跨接单向放大器）产品规格
项目 描述
接口 3个10/100M自适应以太网端口（AutoMDI/MDIX）
1个螺纹Cable接口，1个TV插头
1个外接电源接口
指示灯 Link/Act(Eth口)共3个
Link(Cable)
Power(电源)
Diag(诊断)
射频 占用频率：7～30MHZ
最大输出功率：15dBm（124dBμv)
接收灵敏度：-65dBm（44dBμv)
接口类型：F型母座
输出阻抗：75Ω
遵循标准 IEEE802.3,IEEE802.3x,
IEEE802.3uAutoMDI(X)
IEEE802.1P,IEEE802.1Q
协议 下行TDM/上行TDMA/CSMA
软件特性 支持VLAN，QoS
性能 物理层速率：200Mbps
MAC层吞吐量：100Mbps
调制模式 OFDM
1024/256/64/16/8-QAM,QPSK,BPSK
传输距离 >1000米
加密模式 128-bitAES加密
电源 外置，9VAC，800mA
外形尺寸（毫米） 150（长）×110（宽）×34（高）
重量 350克
工作温度 0～40摄氏度
存储温度 -10～70摄氏度
工作湿度 20%～85%非凝露
存储湿度 10%～90%非凝露
功耗 <7W 组网应用产品规格
项目 描述
接口 2个10/100M自适应以太网端口（AutoMDI/MDIX）
2个螺纹F型Cable接口
1个RJ45Console口
1个外接电源接口（针对220V电源输入机型）
指示灯 Link(Eth口)共2个
Act(Eth口)共2个
Link(Cable)
Power(电源)
Diag(诊断)
射频 占用频率：7～30MHZ
最大输出功率：15dBm(124dBμv)
接收灵敏度：-65dBm(44dBμv)
接口类型：F型母座
输出阻抗：75Ω
遵循标准 IEEE802.3,IEEE802.3x
