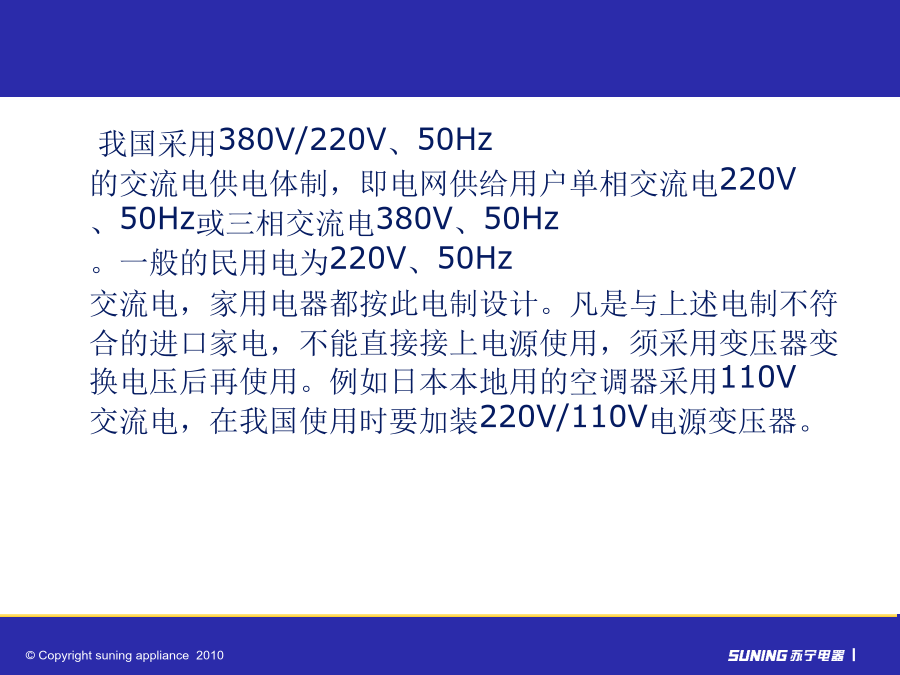

我国采用380V/220V、50Hz的交流电供电体制，即电网供给用户单相交流电220V、50Hz或三相交流电380V、50Hz。一般的民用电为220V、50Hz交流电，家用电器都按此电制设计。凡是与上述电制不符合的进口家电，不能直接接上电源使用，须采用变压器变换电压后再使用。例如日本本地用的空调器采用110V交流电，在我国使用时要加装220V/110V电源变压器。一、单相交流电路

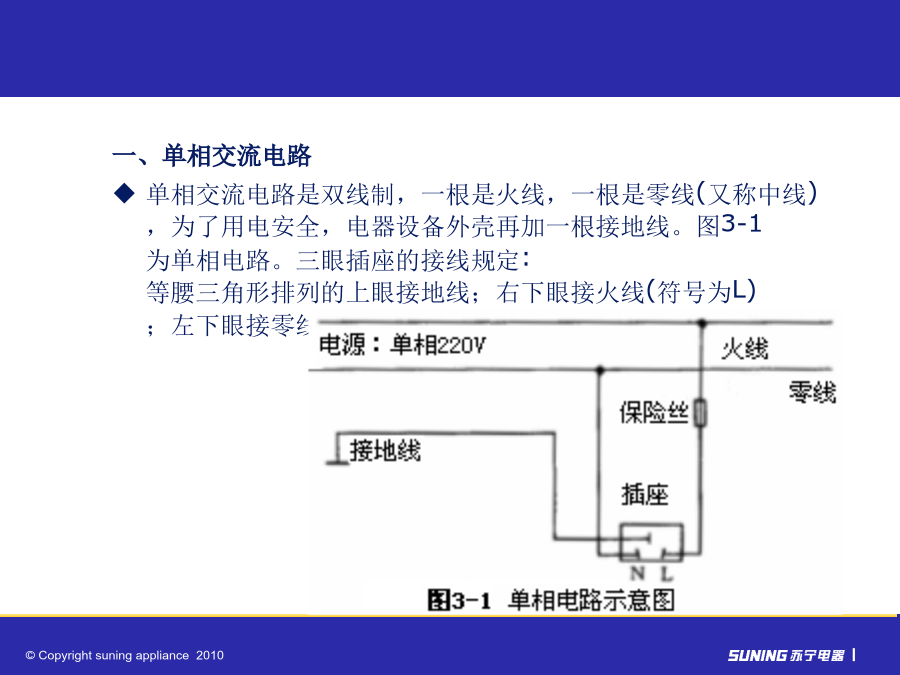

单相交流电路是双线制，一根是火线，一根是零线(又称中线)，为了用电安全，电器设备外壳再加一根接地线。图3-1为单相电路。三眼插座的接线规定:等腰三角形排列的上眼接地线；右下眼接火线(符号为L)；左下眼接零线(符号为N)，千万别接错，以防发生事故。

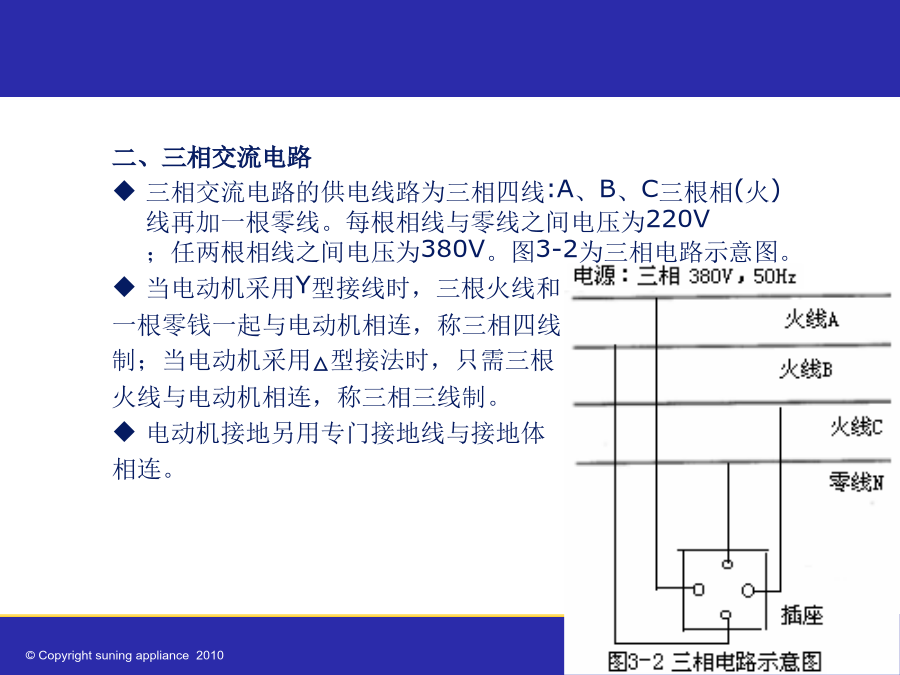

二、三相交流电路
三相交流电路的供电线路为三相四线:A、B、C三根相(火)线再加一根零线。每根相线与零线之间电压为220V；任两根相线之间电压为380V。图3-2为三相电路示意图。
当电动机采用Y型接线时，三根火线和
一根零钱一起与电动机相连，称三相四线
制；当电动机采用△型接法时，只需三根
火线与电动机相连，称三相三线制。
电动机接地另用专门接地线与接地体
相连。一、万用表
万用表是一个多用途、多量程的电工测量仪表，可测量直流电流，
交、直流电压，电阻及一些常用的电子元件特性。万用表外形如图所示，表头面板上常见的符号与字母的含义，见表3-1。
1.万用表的功能
(1)直流电流测量。将红色表笔插大
有“+”号的插孔，黑色表笔插大有“-”号
的插孔。转动转换拨子旋钮至电流功
能挡中所需量程，将表笔按正确方向
串接于待测电路中。

(2)交、直流电压测量。同上述方法插
好表笔，转动转换拨子旋钮到所需位置，将表笔两端并接于待测电压的两端。
(3)电阻测量。同上述方法插好表笔，转换开关旋钮放在测电阻挡，先使两表
笔短路，指针向满
刻度偏转，轻轻调
动零欧姆调节旋钮，
使指针指零欧姆，
再将表笔两端与待测
电阻的两端接触
(4)二极管极性判别。二极管的单向导电性表现为正向电阻很小，反向电阻很大。当使用指针万用表判断极性时，把转换拨子旋钮放在×1k挡，再用表笔两端与二极管两极相接触。由于万用表内部电路的结构，测电阻时红色表笔(+)端输出负电压，黑色表笔(-)端输出正电压。测量时若电阻读数较小(数十到数百欧姆)，二极管处于正向偏置，即与黑色表笔相接触的是二极管正极，红色表笔所接触是二极管负极。测量时若电阻非常大，表明二极管处于反向偏置，黑色表笔所接触的就是二极管负极。二极管正、反向电阻差别越大，其质量也就越好。若二极管正、反向电阻都很小或都很大，说明二极管内部己短路或断路，二极管损坏。
(5)使用万用表×1k挡，判断三极管类型、三极管管脚及估测β值测量时将红色表笔接触三极管的一只管脚，黑色表笔接触其它两只管脚，若万用表显示的电阻值都很小，说明红色表笔所接触的是三极管基极，此管属于PNP型。此时，若将红、黑色表笔从插孔处对调一下，万用表应该显示出很大的电阻值。
仍用万用表×1k队挡且红、黑表笔分别插入“+”、“-”插孔，如果黑色表笔接触三极管的一只管脚，用红色表笔接触其它两个管脚时，万用表都显示很小的阻值，则黑色的表笔所接触的是三极管的基极，而且此三极管是NPN型。
对于PNP三极管，当用手指把红、黑表笔与其余两个电极接触、并用舌尖轻轻接触基极时，会看到万用表指针有一定的偏转；再把三极管的两个电极交换，新用上述方法测量，又会看到万用表指针发生偏转。两次测量指针偏转角度不同。对于偏转大的那次测量，红色表笔接触的是三极管的集电极，黑色表笔接触的是发射极。对于NPN三极管，测量方法完全同PNP型。这时对于偏转较大的那次测量，黑色表笔所接触的是三极管集电极，红色表笔所接触的是发射极。
对同一类型的三极管，使用上述方法可估测β值。偏转角大的三极管革β值也大。
2.正确使用万用表
只有正确使用万用表才能保证测量结果的准确度，同时又不损坏仪表。使用时应注意:
(1)每次测量前应把万用表水平放置，观察指针是否指零。指针不指零时可用旋具微微调整表头的机械零点螺钉，使指针指零。
(2)红、黑色表笔应正确插入万用表插孔。转换拨子旋钮应放置在所要测量电参量的量程挡上，决不可误放。(3)如果不清楚所测电压、电流值的大概范围，应首先用表上的最大电压挡、最大电流挡预测，然后再改用适当的量程测量。
(4)如果不清楚被测电路的正、负极性，可将转换拨子旋钮放在最高一挡，测量时用表笔轻轻碰一下被测电路，同时观察指针的偏转方向，从而确定出电路的正、负极。
(5)如果不清楚所要测的电压是交流电压还是直流电压，可先用交流电压的最高挡来估测，得到电压的大概范围，再用适当量程的直流电压挡进行测量，如果此时表头指针不发生偏转，断定此电压为交流电压，若有读数则为直流电压。
