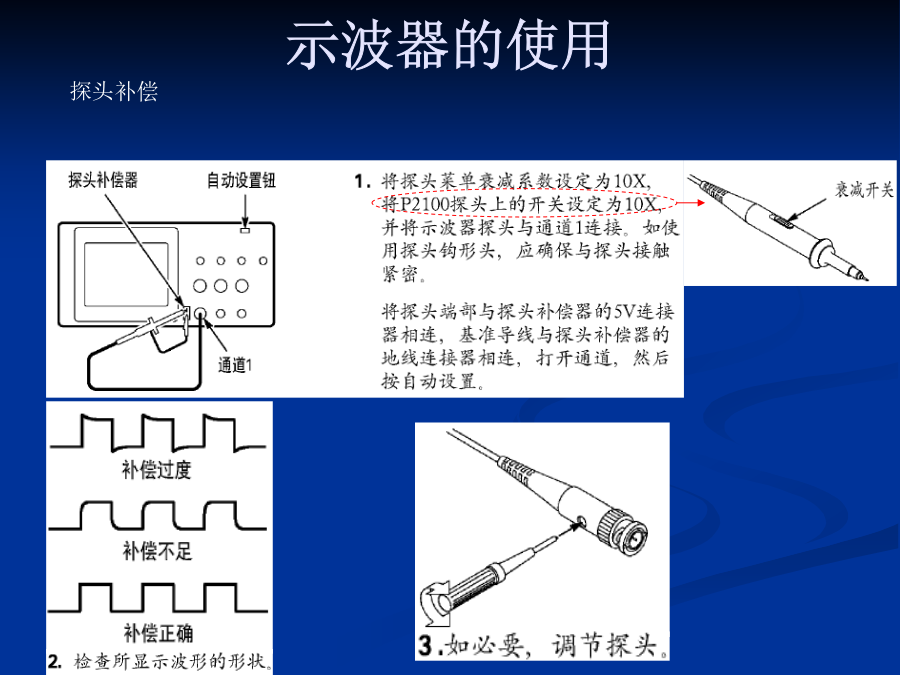

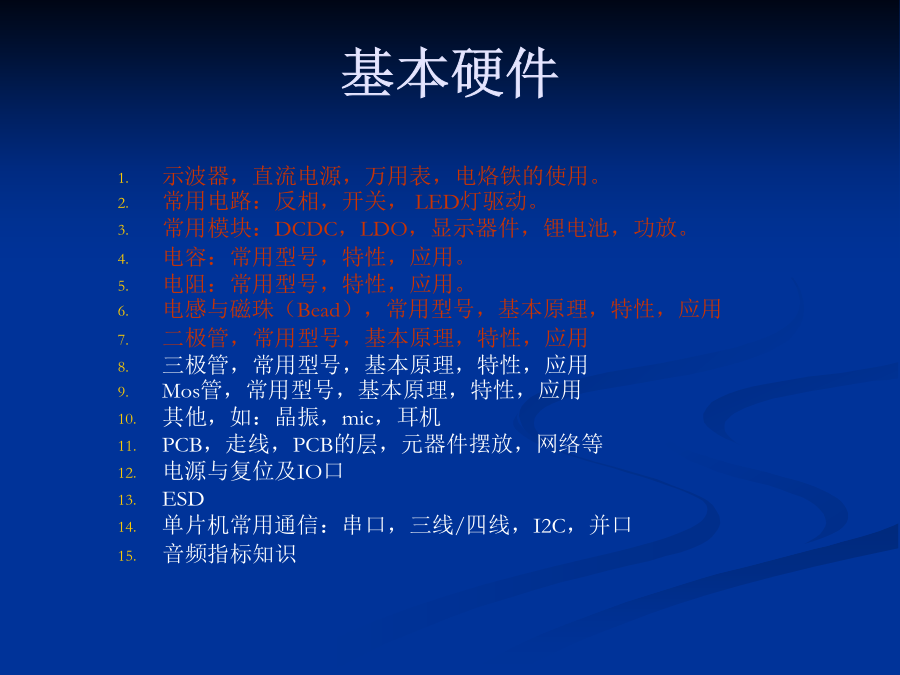

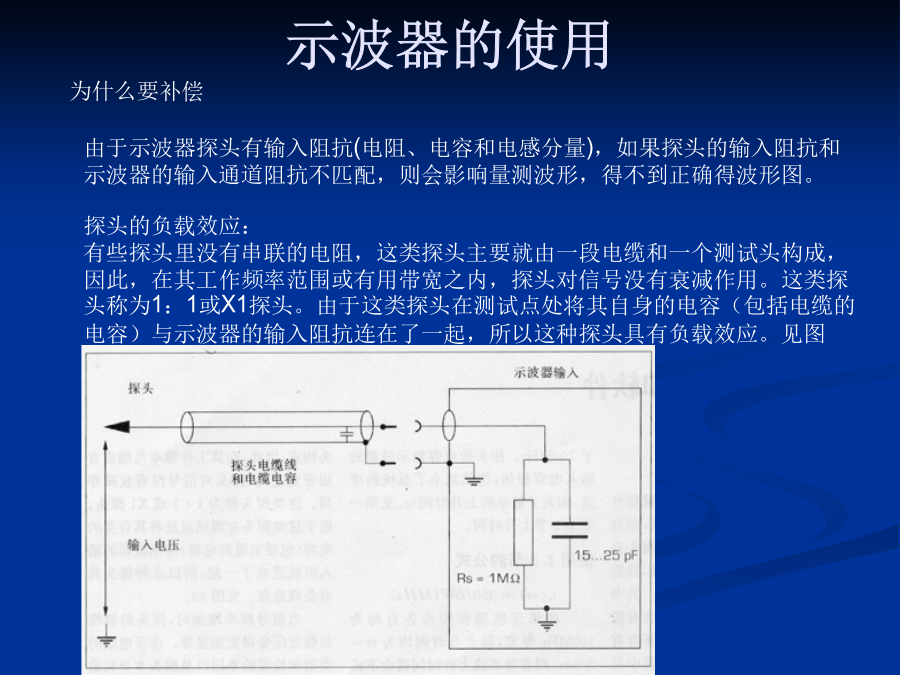

硬件基本知识基本硬件探头补偿为什么要补偿衰减式探头减小了负载效应：
我们可以在探头中增加一个和示波器输入阻抗相串联的阻抗，用这种办法就可以减小探头的负载效应。然而，这就意味着输入电压不能完全加到示波器的输入端，因为我们现在已经引入了一个分压器。

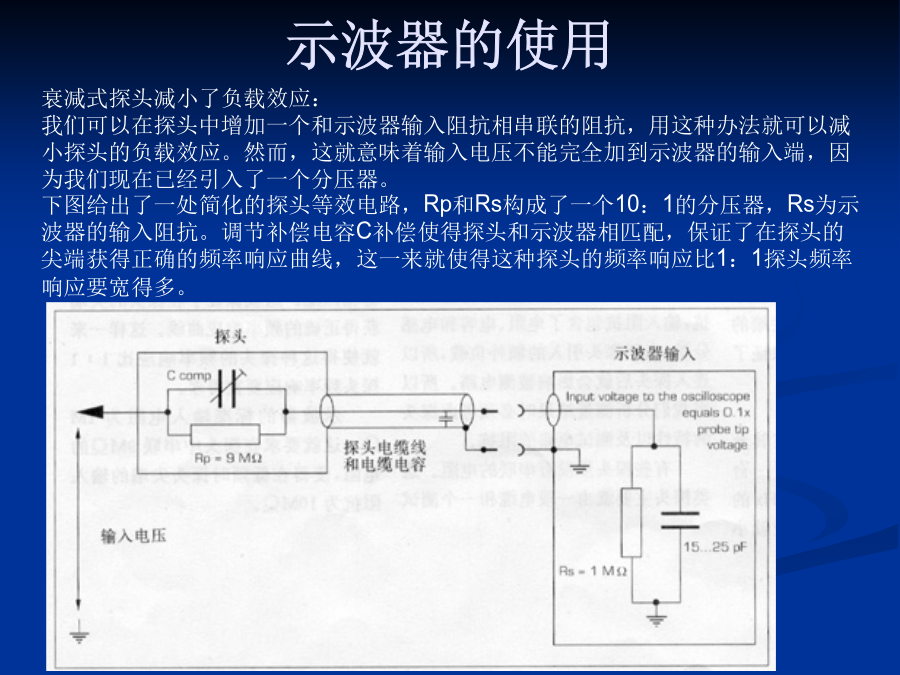

下图给出了一处简化的探头等效电路，Rp和Rs构成了一个10：1的分压器，Rs为示波器的输入阻抗。调节补偿电容C补偿使得探头和示波器相匹配，保证了在探头的尖端获得正确的频率响应曲线，这一来就使得这种探头的频率响应比1：1探头频率响应要宽得多。波形的量测示波器的使用示波器的使用示波器的使用示波器的使用示波器的使用测量两路信号：示波器的使用进行传播延时测量：直流电源的使用万用表的使用万用表的使用电烙铁的使用电烙铁的使用常用电路-反向，开关常用电路-LED灯常用电路-DCDC常用电路-DCDC常用电路-LDOLDO简化原理图常用显示器件常用显示器件常用显示器件常用器件-锂电池常用器件-锂电池常用器件-锂电池常用器件-锂电池常用器件-功放常用器件-功放常用器件-功放常用器件-功放常用器件-功放电容---分类电容---分类电容---分类电容---分类电容---分类电容---读数电阻---结构电阻---分类电阻---分类电阻---分类电阻---分类电阻---分类电阻---读数2、贴片电阻的读数：

常规3位数标注法：XXY：
XXY=XX*10Y
前两位XX代表2位有效数，后1位Y代表10的几次幂。
多用于E-24系列。
精度为±5%(J),±2%(G)，部分厂家也用于±1%(F)。
举例如右表：电阻---读数电阻---读数电阻---读数电阻---封装电阻---额定电参数电感与磁珠电感与磁珠电感与磁珠二极管---工作原理二极管---分类二极管---分类二极管---分类二极管---分类二极管---分类二极管---分类二极管---分类二极管---分类二极管---主要参数二极管---主要参数二极管---图形符号二极管---IN4148二极管---IN5819二极管---发光二极管凉钒矮绒氢基仁冲捎倍缺泰怕穿辨碳龚蹬亡胎肾狄戳军怎镇桔墓譬绒孜锐硬件基本知识硬件基本知识
