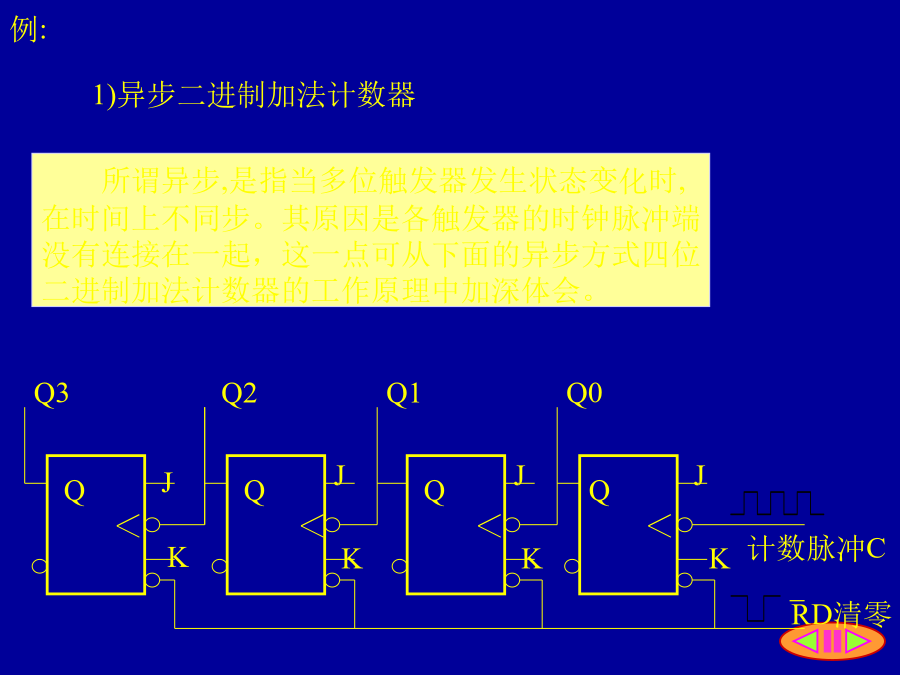

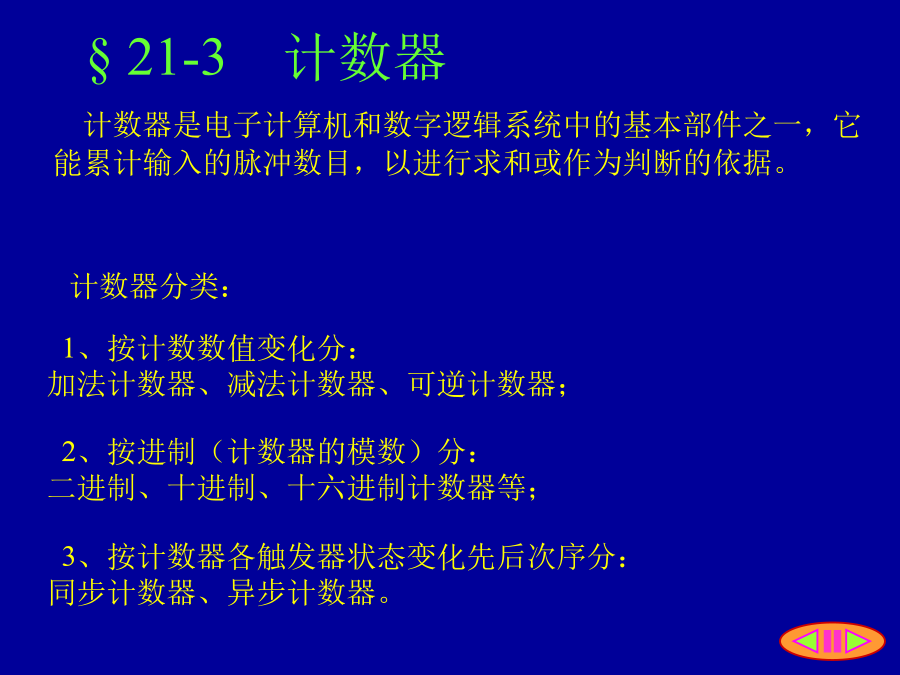

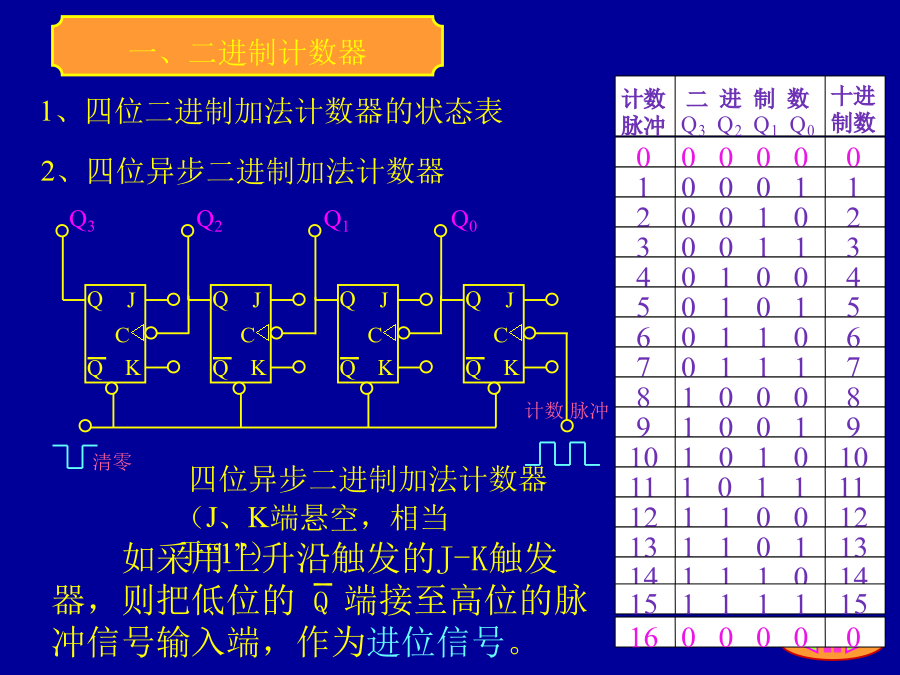

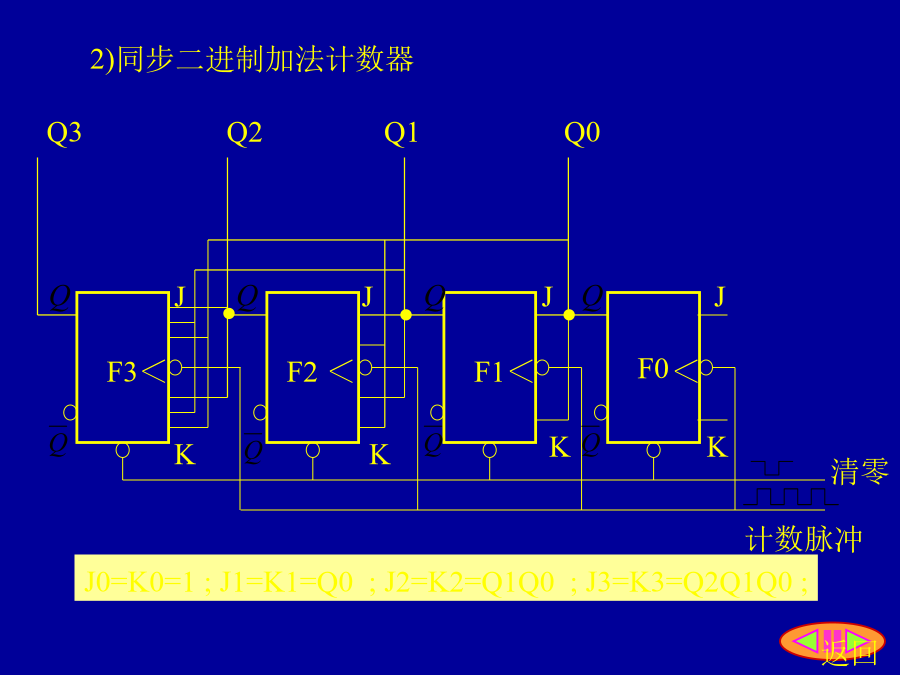

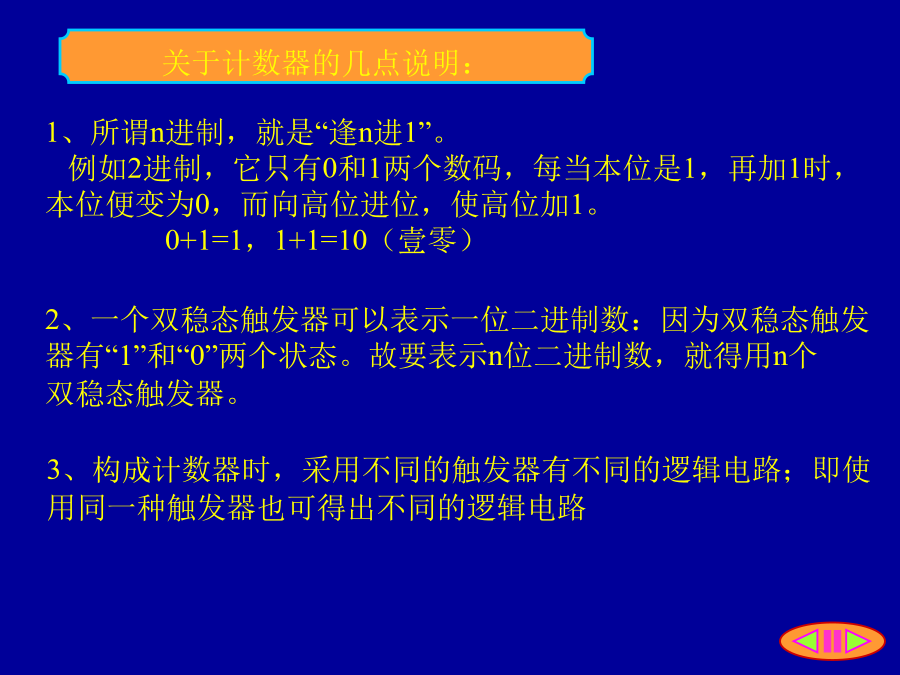

§21-3计数器1)异步二进制加法计数器2)同步二进制加法计数器关于计数器的几点说明：1、四位二进制加法计数器的状态表工作波形图对于第四位触发器来说：只有当前三位均为“1”，即时,再来一个脉冲才翻转，故74LS161型四位同步二进制计数器0Q22.再列写状态转换表，分析其状态转换过程。CPQ22.再列写状态转换表，分析其状态转换过程：Q21、什么是十进制分析：对于前面介绍的四位二进制计数器，当第十个计数脉冲到来时，第二位由“0”翻转为“1”，第四位保持不变；而对于十进制计数器则刚好相反。因为Q1的第9个状态为0，而要保持这个“0”态不变，只要J1为“0”即可，所以第二位的翻转条件可以改为：左图为74LS290型异步2-5-10进制计数器&二片74LS290构成100以内的计数器例2:六十进制计数器
