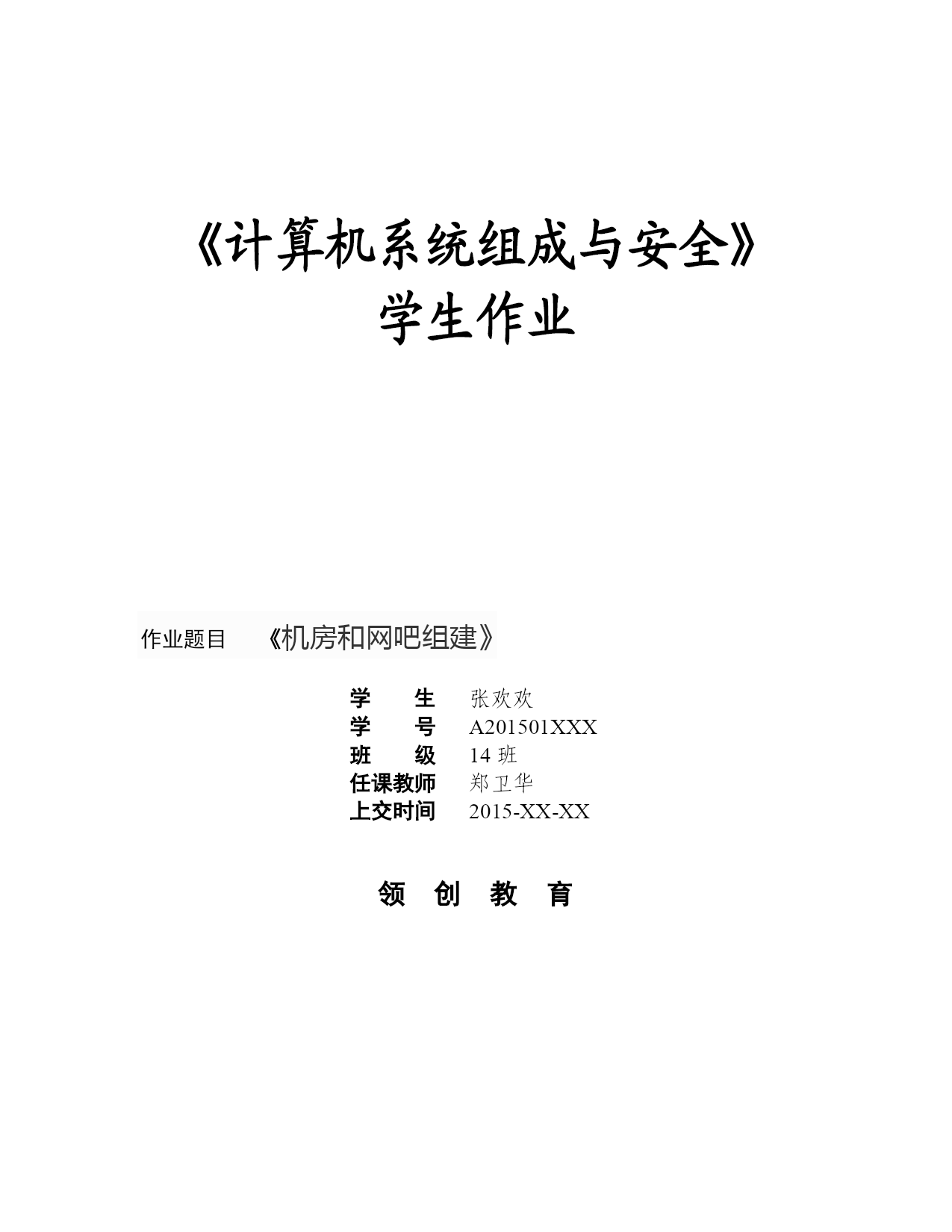

机房和网吧组建.doc

《计算机系统组成与安全》
学生作业

作业题目《机房和网吧组建》

学生张欢欢
学号A201501XXX
班级14班
任课教师郑卫华
上交时间2015-XX-XX

领创教育

机房和网吧组建

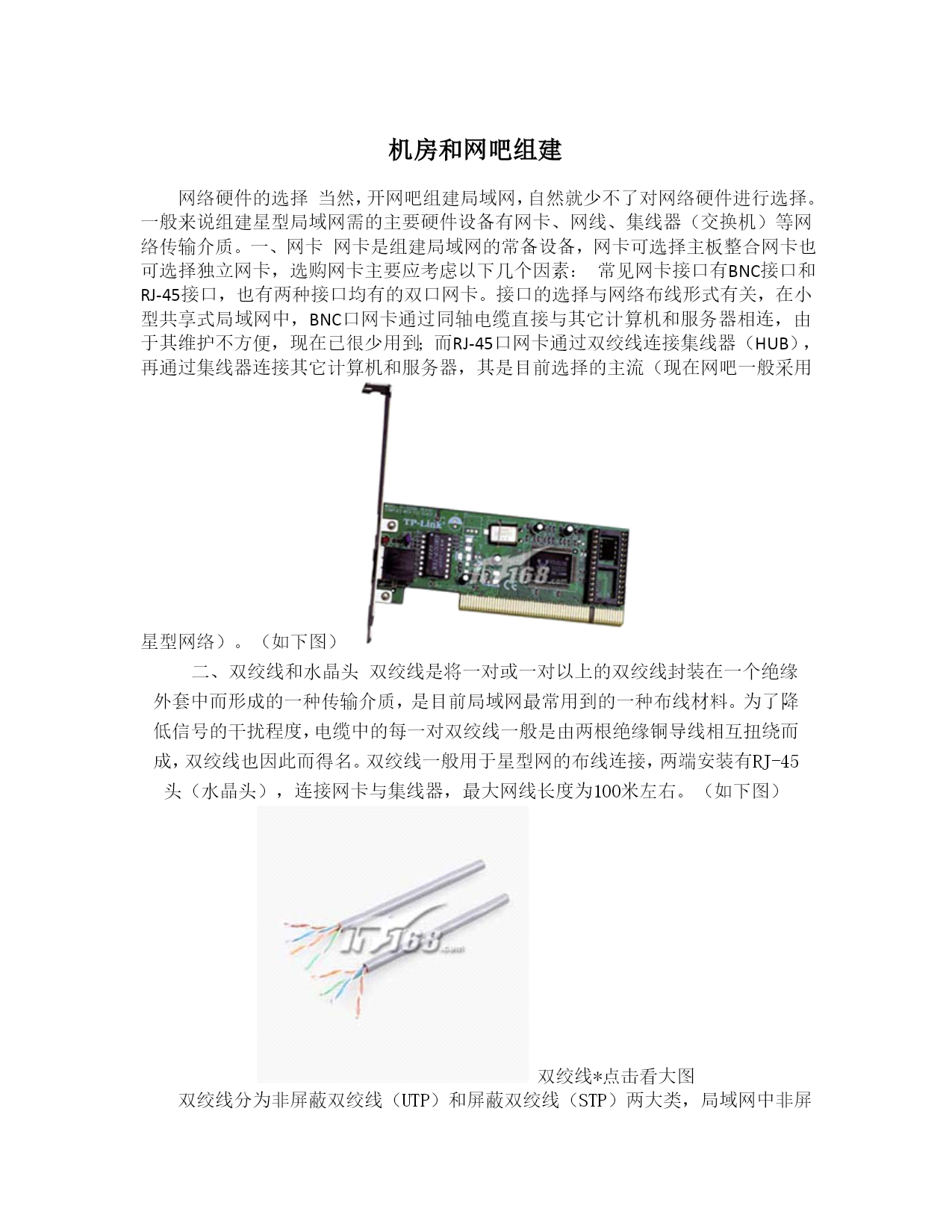

网络硬件的选择当然，开网吧组建局域网，自然就少不了对网络硬件进行选择。一般来说组建星型局域网需的主要硬件设备有网卡、网线、集线器（交换机）等网络传输介质。一、网卡网卡是组建局域网的常备设备，网卡可选择主板整合网卡也可选择独立网卡，选购网卡主要应考虑以下几个因素：常见网卡接口有BNC接口和RJ-45接口，也有两种接口均有的双口网卡。接口的选择与网络布线形式有关，在小型共享式局域网中，BNC口网卡通过同轴电缆直接与其它计算机和服务器相连，由于其维护不方便，现在已很少用到；而RJ-45口网卡通过双绞线连接集线器（HUB），再通过集线器连接其它计算机和服务器，其是目前选择的主流（现在网吧一般采用星型网络）。（如下图）
二、双绞线和水晶头双绞线是将一对或一对以上的双绞线封装在一个绝缘外套中而形成的一种传输介质，是目前局域网最常用到的一种布线材料。为了降低信号的干扰程度，电缆中的每一对双绞线一般是由两根绝缘铜导线相互扭绕而成，双绞线也因此而得名。双绞线一般用于星型网的布线连接，两端安装有RJ-45头（水晶头），连接网卡与集线器，最大网线长度为100米左右。（如下图）双绞线*点击看大图双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类，局域网中非屏蔽双绞线分为3类、4类、5类和超5类四种，屏蔽双绞线分为3类和5类两种。目前，局域网中常用到的双绞线一般都是非屏蔽的5类4对（即8根导线）的电缆线。这些双绞线的传输速率都能达到100Mbps。市面上出售的3类双绞线外层保护胶皮薄，胶皮上标注“CAT3”字样，外包装纸箱上标注有“3类”字样，售价较低；5类双绞线外层保护胶皮厚，胶皮上标注“CAT5”字样，外包装纸箱上标注有“5类”字样，售价较高；超5类双绞线属非屏蔽双绞线，与普通5类双绞线比较，超5类双绞线在传送信号时衰减更小，抗干扰能力更强，在100M网络中，用户设备的受干扰程度只有普通5类线的1/4，是目前网络应用提供的最好解决方案。所以大家在选购时应首选超5类或5类双绞线，而且购买时切勿图便宜而购买劣质5类双绞线，这些产品往往只能作为3类双绞线使用。而水晶头（RJ-45连接器）是和双绞线配合使用的网络介质，RJ45水晶头前端有8个凹槽，简称“8P”；凹槽内的金属接点共有8个，简称“8C”，所以水晶头别称“8P8C”。RJ45水晶头由金属片和塑料构成，大家特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。在所有的网络产品中，水晶头应该是最小的设备，但却起着十分重要的作用，所以在选择时可千万不要因为小而忽视它。在选择时，大家要注意——水晶头前端的金属压线弹片不但应有较强的硬度，而且还应具有很好的韧性。当硬度较差时，金属弹片无法插入双绞线的导线中，水晶头将不起作用；当韧性达不到要求时，容易发生金属弹片断裂；此外，水晶头反面的塑料弹片应具有很好的弹性，以保证水晶头与设备很好的接触。你可以试一下，如果插入时听到清脆的响声，说明弹性较好；最后，水晶头在制作时要使用专用的夹线钳来制作，所以要求水晶头的材料应具有较好的可塑性，在压制时不会出现碎裂现象。按你的需求和布线长度采购相应数量长度的双绞线即可，而水晶头可多购买几个，以备急需。

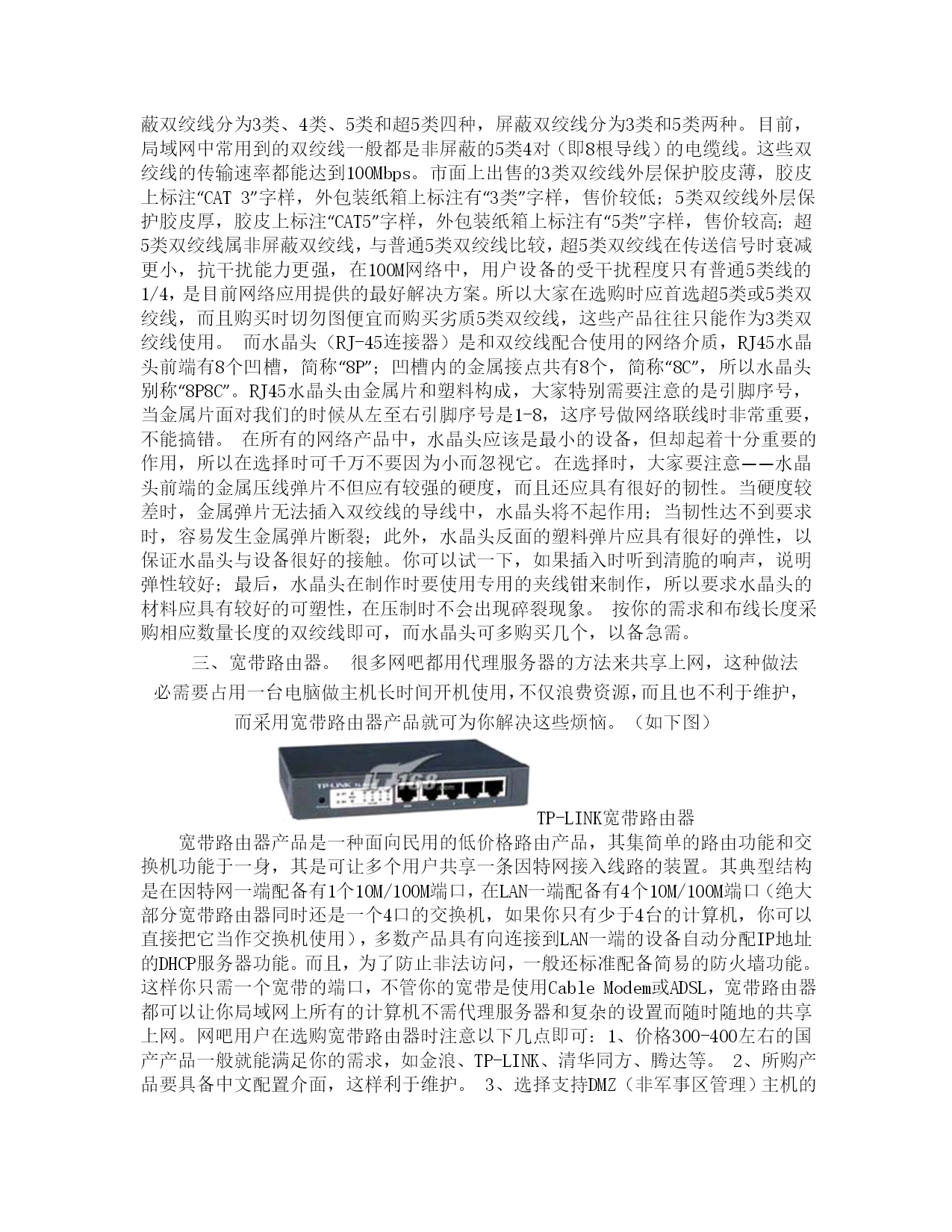

三、宽带路由器。很多网吧都用代理服务器的方法来共享上网，这种做法必需要占用一台电脑做主机长时间开机使用，不仅浪费资源，而且也不利于维护，而采用宽带路由器产品就可为你解决这些烦恼。（如下图）TP-LINK宽带路由器宽带路由器产品是一种面向民用的低价格路由产品，其集简单的路由功能和交换机功能于一身，其是可让多个用户共享一条因特网接入线路的装置。其典型结构是在因特网一端配备有1个10M/100M端口，在LAN一端配备有4个10M/100M端口（绝大部分宽带路由器同时还是一个4口的交换机，如果你只有少于4台的计算机，你可以直接把它当作交换机使用），多数产品具有向连接到LAN一端的设备自动分配IP地址的DHCP服务器功能。而且，为了防止非法访问，一般还标准配备简易的防火墙功能。这样你只需一个宽带的端口，不管你的宽带是使用CableModem或ADSL，宽带路由器都可以让你局域网上所有的计算机不需代理服务器和复杂的设置而随时随地的共享上网。网吧用户在选购宽带路由器时注意以下几点即可：1、价格300-400左右的国产产品一般就能满足你的需求，如金浪、TP-LINK、清华同方、腾达等。2、所购产品要具备中文配置介面，这样利于维护。3、选择支持DMZ（非军事区管理）主机
