网络管理培训
之Trap解析

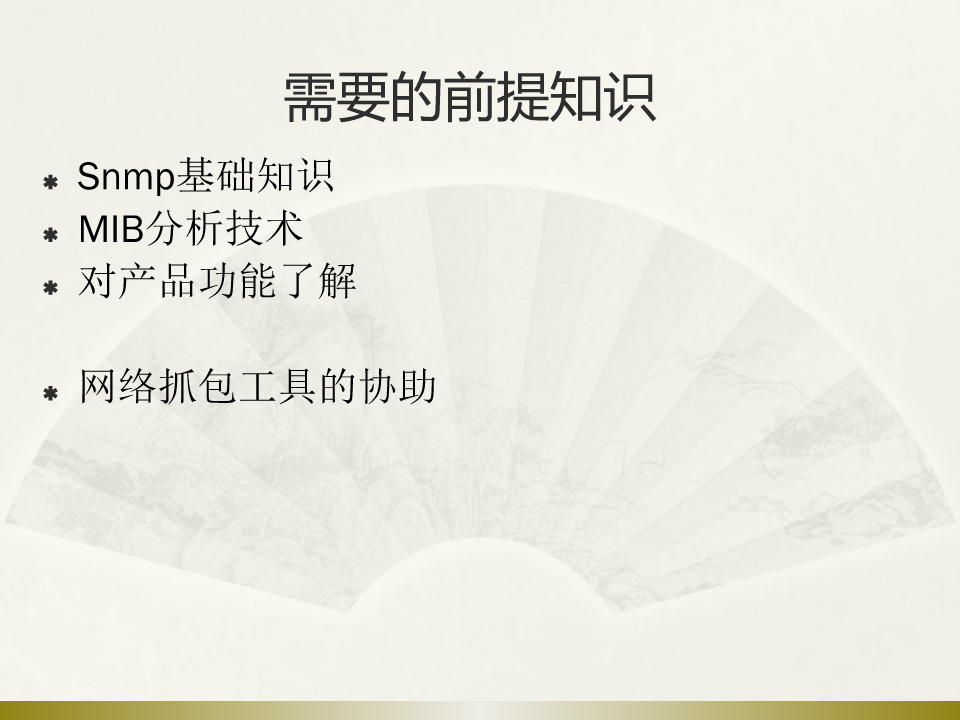

需要的前提知识

Snmp基础知识

MIB分析技术

对产品功能了解

网络抓包工具的协助

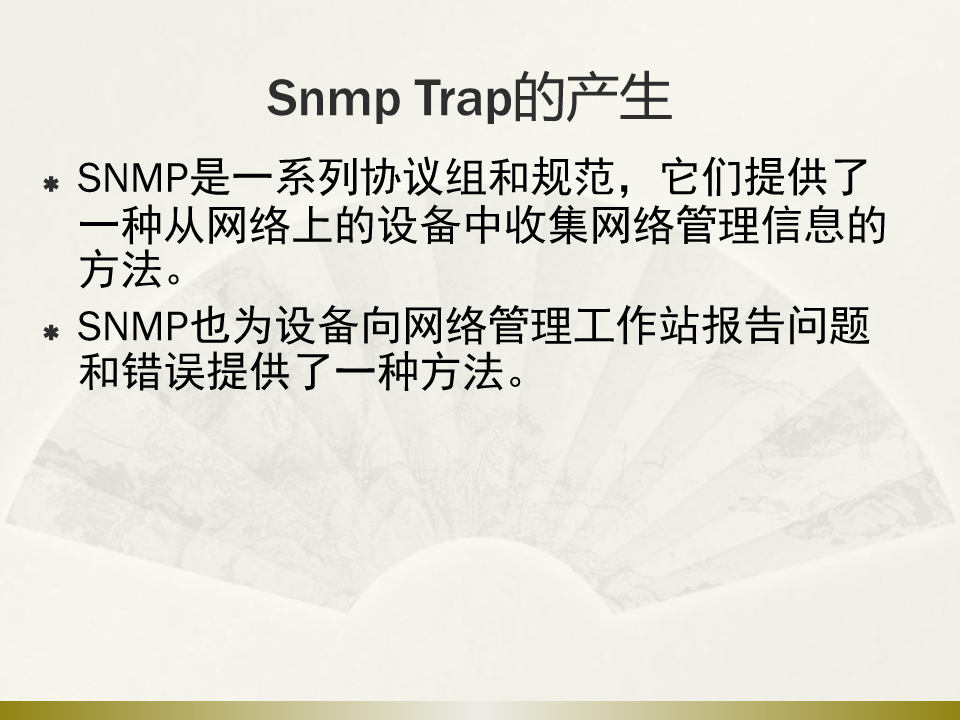

SnmpTrap的产生

SNMP是一系列协议组和规范，它们提供了
一种从网络上的设备中收集网络管理信息的
方法。

SNMP也为设备向网络管理工作站报告问题
和错误提供了一种方法。

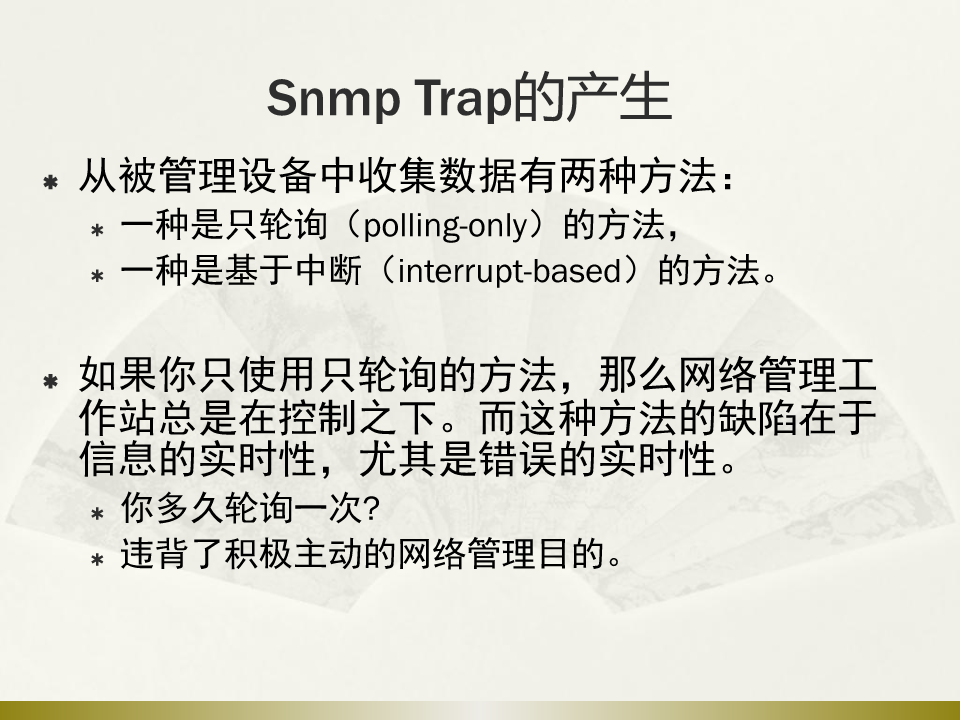

SnmpTrap的产生

从被管理设备中收集数据有两种方法：

一种是只轮询（polling-only）的方法，

一种是基于中断（interrupt-based）的方法。

如果你只使用只轮询的方法，那么网络管理工
作站总是在控制之下。而这种方法的缺陷在于

信息的实时性，尤其是错误的实时性。

你多久轮询一次?

违背了积极主动的网络管理目的。

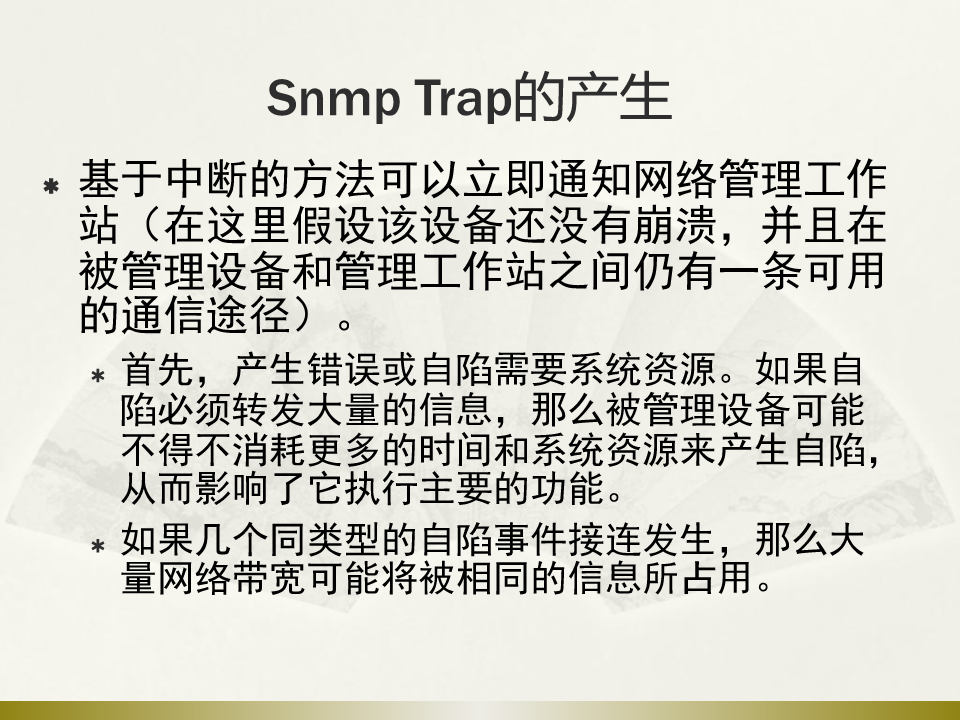

SnmpTrap的产生

基于中断的方法可以立即通知网络管理工作
站（在这里假设该设备还没有崩溃，并且在
被管理设备和管理工作站之间仍有一条可用

的通信途径）。

首先，产生错误或自陷需要系统资源。如果自
陷必须转发大量的信息，那么被管理设备可能
不得不消耗更多的时间和系统资源来产生自陷，

从而影响了它执行主要的功能。

如果几个同类型的自陷事件接连发生，那么大
量网络带宽可能将被相同的信息所占用。

SnmpTrap的产生

以上两种方法的结合：面向自陷的轮询方法
（trap-directedpolling）可能是执行网络管理最

为有效的方法了。

网络管理工作站轮询被管理设备中的代理来收集数

据。

被管理设备中的代理可以在任何时候向网络管理工

作站报告错误情况，例如预制定阈值越界程度等等。

代理并不需要等到管理工作站为获得这些错误情况
而轮询他的时候才会报告。这些错误情况就是众所
周知的SNMP自陷（trap）。

Trap的MIB文件定义

Trap信息项与设备（或资源）的MIB信息是关联的
Trap解析方法
方法一：装载MIB、解析配置

很多MIB定义不规范
方法二：分析Trap文件，编辑Trap解析文件

万能方法，但技术要求高
方法三：产品先接收Trap，编辑Trap解析文件

产品识别为未知告警

针对接收到的Trap内容解析

当然这种方式还是离不开Trap定义文件
抓取Trap网络包，编辑Trap解析文件
Trap解析方法–方法三

查看未知告警

编辑Trap定义文件

理解和模仿是关键

重新装载Trap解析文件

重启服务或者走一遍Trap解析操作
如何判断设备或者系统支持Snmp
Trap？
系统控制台，如网络设备cisco的ios配置命令

系统的管理界面，如webloigc

产品的说明文档

产品mib文件定义
