市政道路关键工序及旁站监理.doc

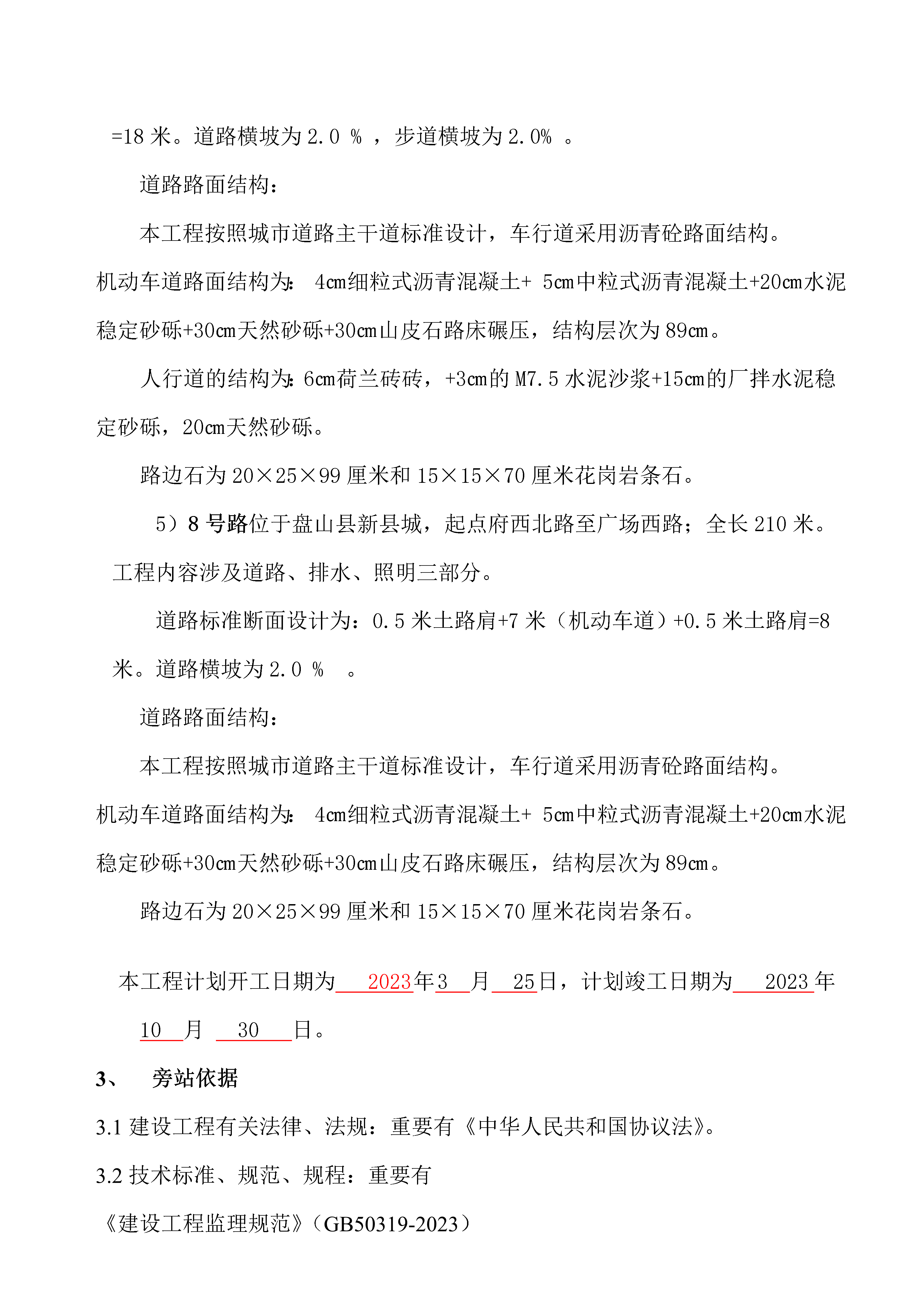

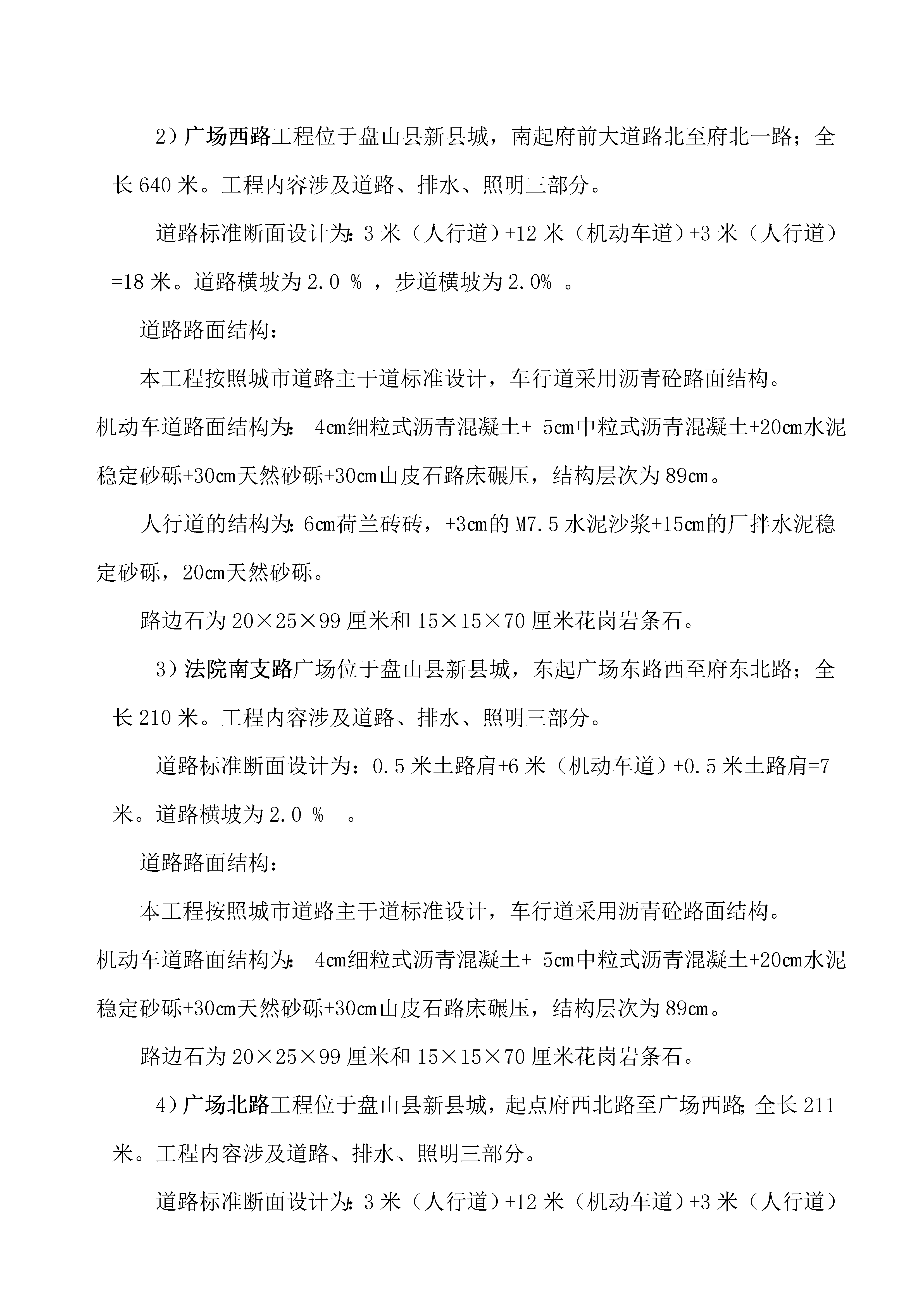

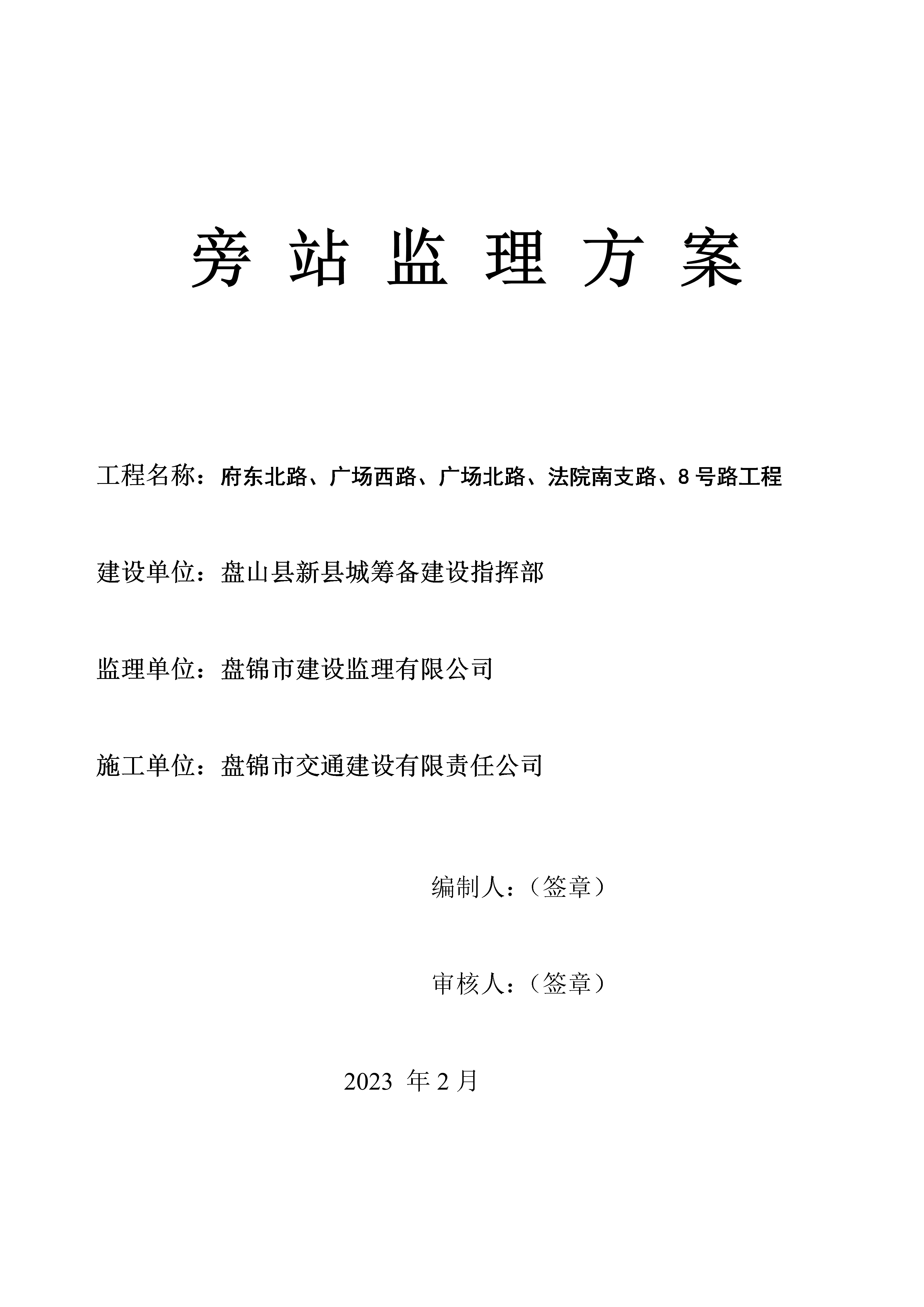

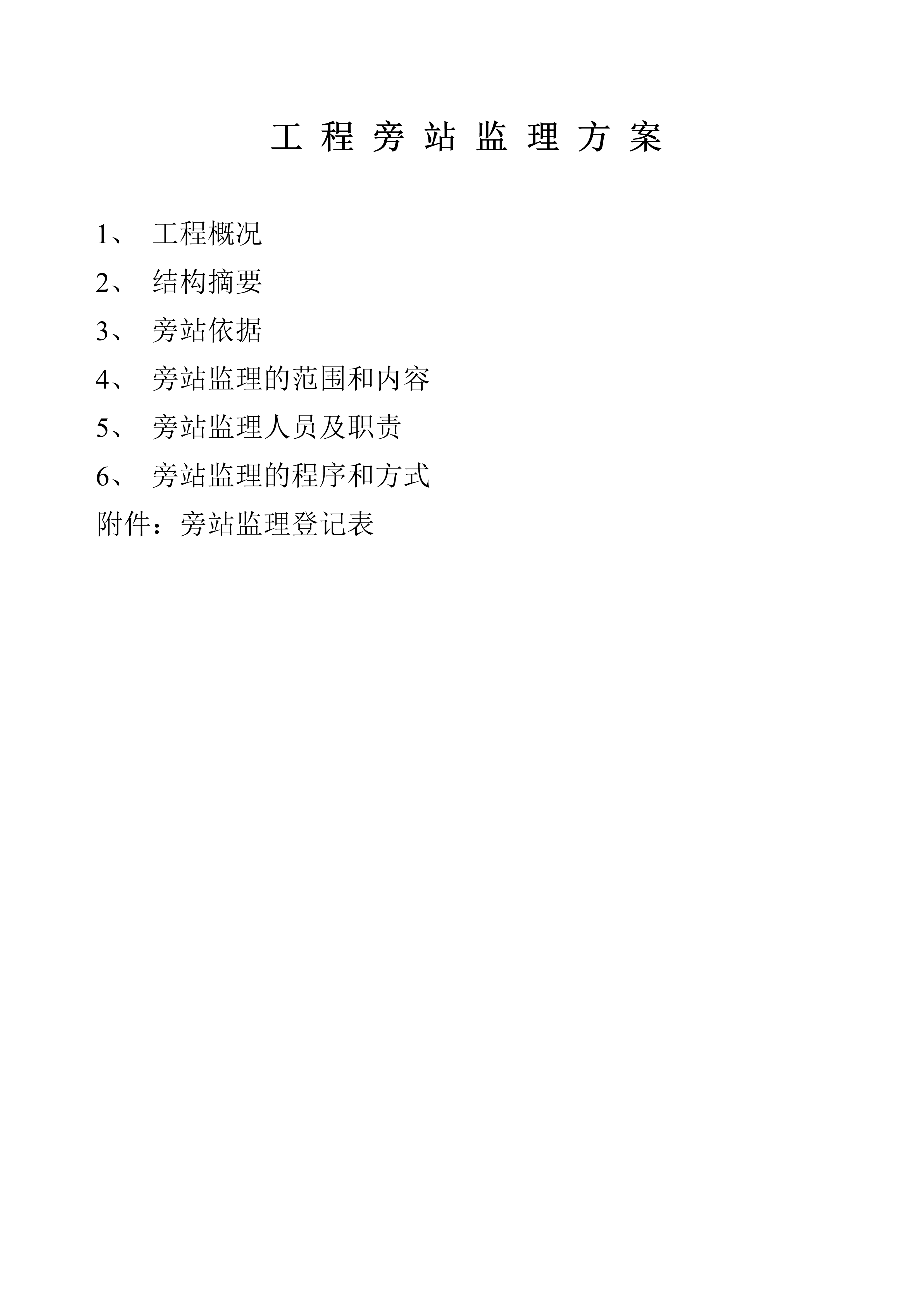

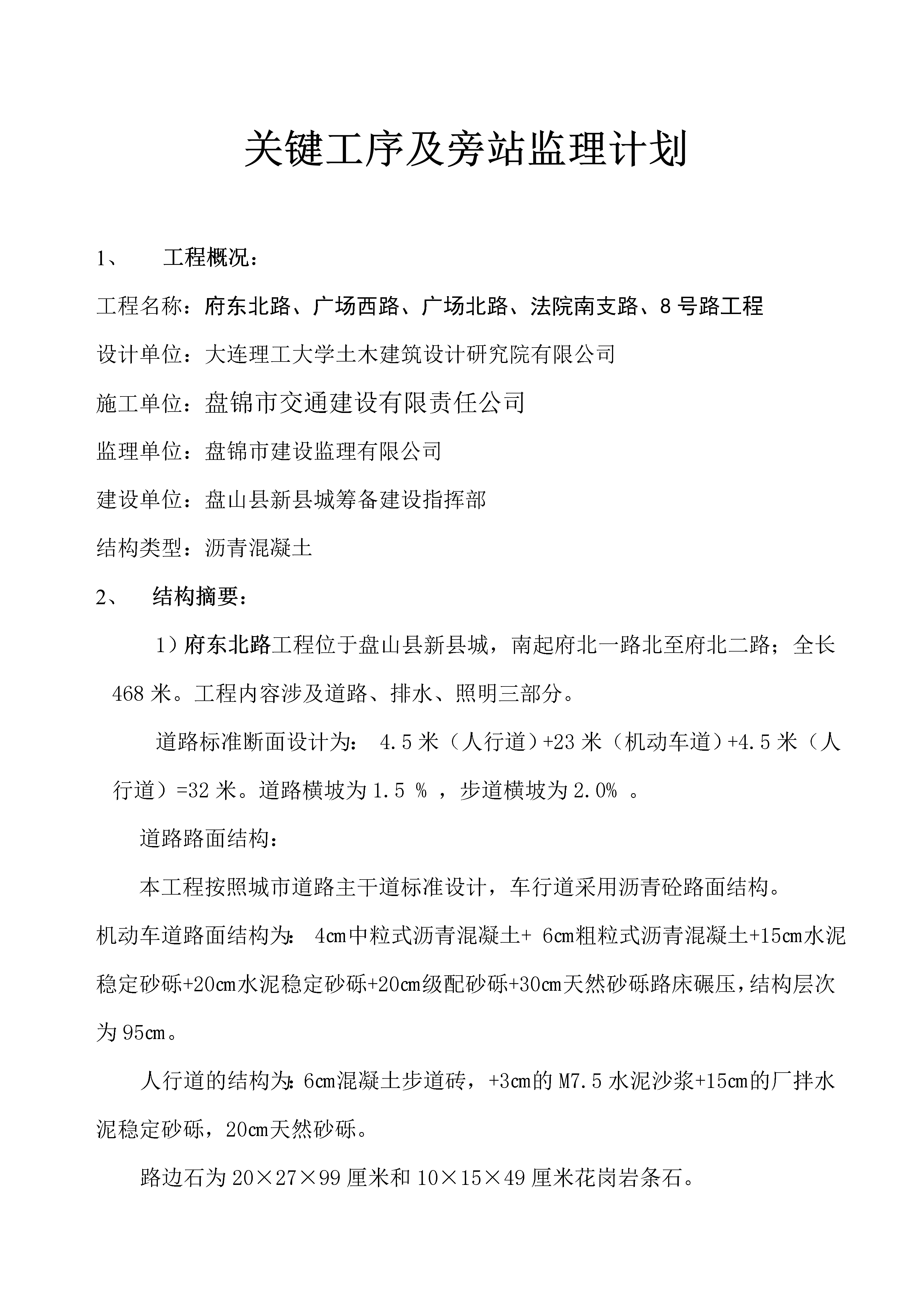

旁站监理方案工程名称：府东北路、广场西路、广场北路、法院南支路、8号路工程建设单位：盘山县新县城筹备建设指挥部监理单位：盘锦市建设监理有限公司施工单位：盘锦市交通建设有限责任公司编制人：（签章）审核人：（签章）2023年2月工程旁站监理方案工程概况结构摘要旁站依据旁站监理的范围和内容旁站监理人员及职责旁站监理的程序和方式附件：旁站监理登记表关键工序及旁站监理计划工程概况：工程名称：府东北路、广场西路、广场北路、法院南支路、8号路工程设计单位：大连理工大学土木建筑设计研究院有限公司施工单位：盘锦市交通建设有限责任公司监理单位：盘锦市建设监理有限公司建设单位：盘山县新县城筹备建设指挥部结构类型：沥青混凝土结构摘要：1）府东北路工程位于盘山县新县城，南起府北一路北至府北二路；全长468米。工程内容涉及道路、排水、照明三部分。道路标准断面设计为：4.5米（人行道）+23米（机动车道）+4.5米（人行道）=32米。道路横坡为1.5%，步道横坡为2.0%。道路路面结构：本工程按照城市道路主干道标准设计，车行道采用沥青砼路面结构。机动车道路面结构为：4㎝中粒式沥青混凝土+6㎝粗粒式沥青混凝土+15㎝水泥稳定砂砾+20㎝水泥稳定砂砾+20㎝级配砂砾+30㎝天然砂砾路床碾压，结构层次为95㎝。人行道的结构为：6㎝混凝土步道砖，+3㎝的M7.5水泥沙浆+15㎝的厂拌水泥稳定砂砾，20㎝天然砂砾。路边石为20×27×99厘米和10×15×49厘米花岗岩条石。2）广场西路工程位于盘山县新县城，南起府前大道路北至府北一路；全长640米。工程内容涉及道路、排水、照明三部分。道路标准断面设计为：3米（人行道）+12米（机动车道）+3米（人行道）=18米。道路横坡为2.0%，步道横坡为2.0%。道路路面结构：本工程按照城市道路主干道标准设计，车行道采用沥青砼路面结构。机动车道路面结构为：4㎝细粒式沥青混凝土+5㎝中粒式沥青混凝土+20㎝水泥稳定砂砾+30㎝天然砂砾+30㎝山皮石路床碾压，结构层次为89㎝。人行道的结构为：6㎝荷兰砖砖，+3㎝的M7.5水泥沙浆+15㎝的厂拌水泥稳定砂砾，20㎝天然砂砾。路边石为20×25×99厘米和15×15×70厘米花岗岩条石。3）法院南支路广场位于盘山县新县城，东起广场东路西至府东北路；全长210米。工程内容涉及道路、排水、照明三部分。道路标准断面设计为：0.5米土路肩+6米（机动车道）+0.5米土路肩=7米。道路横坡为2.0%。道路路面结构：本工程按照城市道路主干道标准设计，车行道采用沥青砼路面结构。机动车道路面结构为：4㎝细粒式沥青混凝土+5㎝中粒式沥青混凝土+20㎝水泥稳定砂砾+30㎝天然砂砾+30㎝山皮石路床碾压，结构层次为89㎝。路边石为20×25×99厘米和15×15×70厘米花岗岩条石。4）广场北路工程位于盘山县新县城，起点府西北路至广场西路；全长211米。工程内容涉及道路、排水、照明三部分。道路标准断面设计为：3米（人行道）+12米（机动车道）+3米（人行道）=18米。道路横坡为2.0%，步道横坡为2.0%。道路路面结构：本工程按照城市道路主干道标准设计，车行道采用沥青砼路面结构。机动车道路面结构为：4㎝细粒式沥青混凝土+5㎝中粒式沥青混凝土+20㎝水泥稳定砂砾+30㎝天然砂砾+30㎝山皮石路床碾压，结构层次为89㎝。人行道的结构为：6㎝荷兰砖砖，+3㎝的M7.5水泥沙浆+15㎝的厂拌水泥稳定砂砾，20㎝天然砂砾。路边石为20×25×99厘米和15×15×70厘米花岗岩条石。5）8号路位于盘山县新县城，起点府西北路至广场西路；全长210米。工程内容涉及道路、排水、照明三部分。道路标准断面设计为：0.5米土路肩+7米（机动车道）+0.5米土路肩=8米。道路横坡为2.0%。道路路面结构：本工程按照城市道路主干道标准设计，车行道采用沥青砼路面结构。机动车道路面结构为：4㎝细粒式沥青混凝土+5㎝中粒式沥青混凝土+20㎝水泥稳定砂砾+30㎝天然砂砾+30㎝山皮石路床碾压，结构层次为89㎝。路边石为20×25×99厘米和15×15×70厘米花岗岩条石。本工程计划开工日期为2023年3月25日，计划竣工日期为2023年10月30日。旁站依据3.1建设工程有关法律、法规：重要有《中华人民共和国协议法》。3.2技术标准、规范、规程：重要有《建设工程监理规范》（GB50319-2023）《建筑工程施工质量验收统一标准》（GB50300-2023）《公路沥青路面施工技术规范》（JTGF40-2023）《公路路面基层施工技术规范》（JTJ034-2023）3.3协议：本工程的建设工程监理协议、建筑工程施工协议。3.4设计文献：本工程的地质勘察资料、经批准的设计文献（图纸、设计说明、设计指定的标准图集、设计交底会议纪要、设计变更文献
