抚顺土建施工组织设计.doc

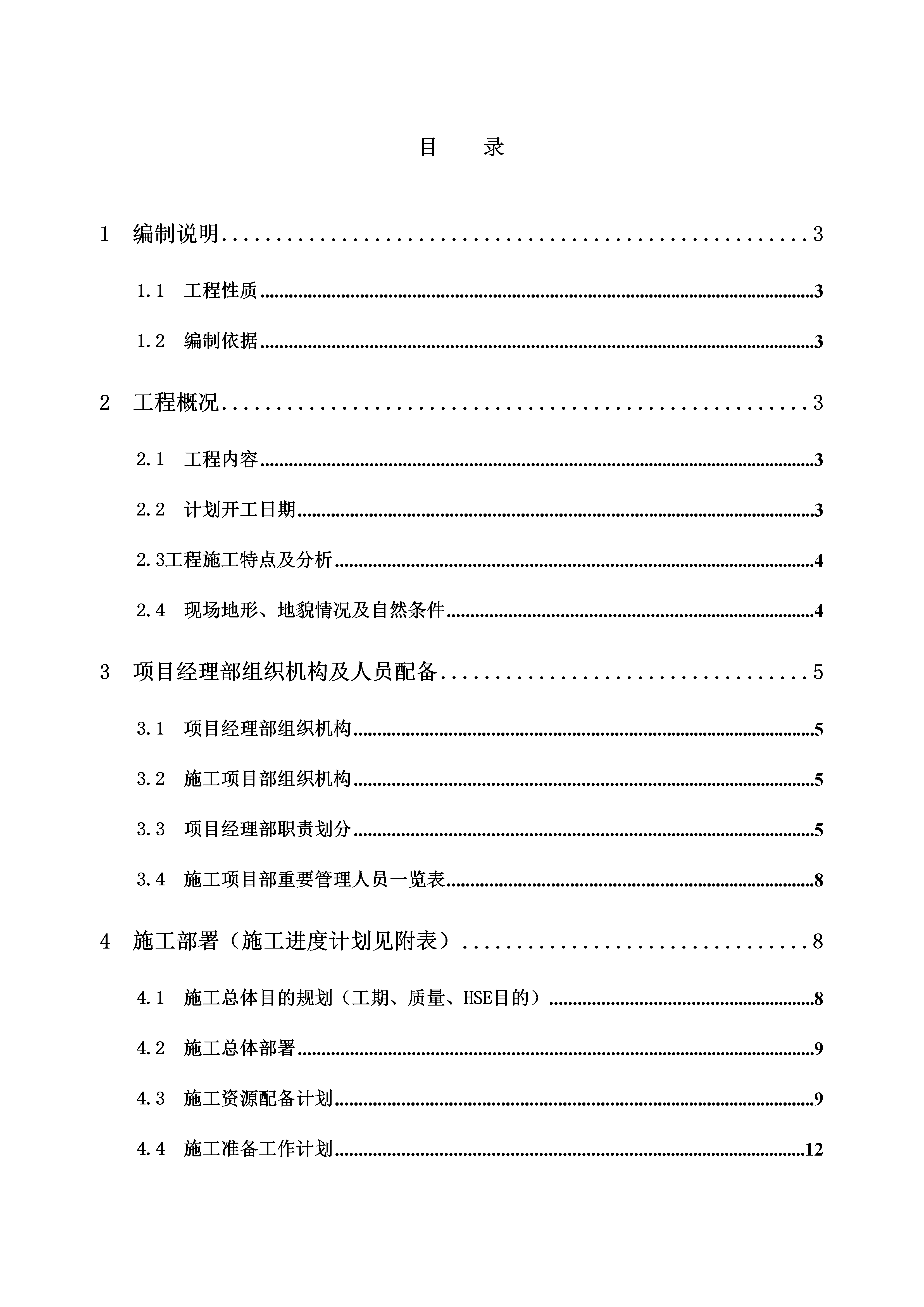

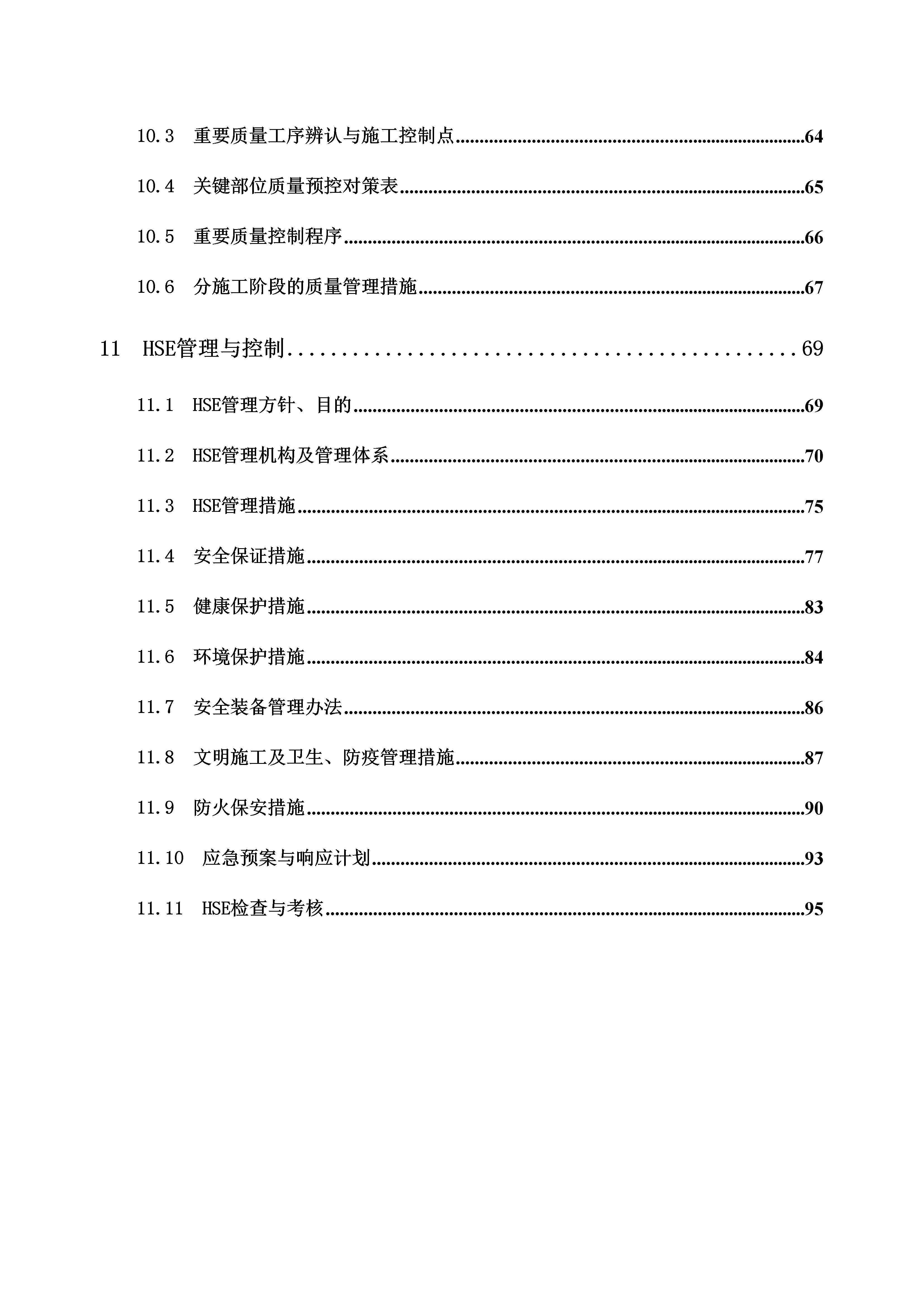

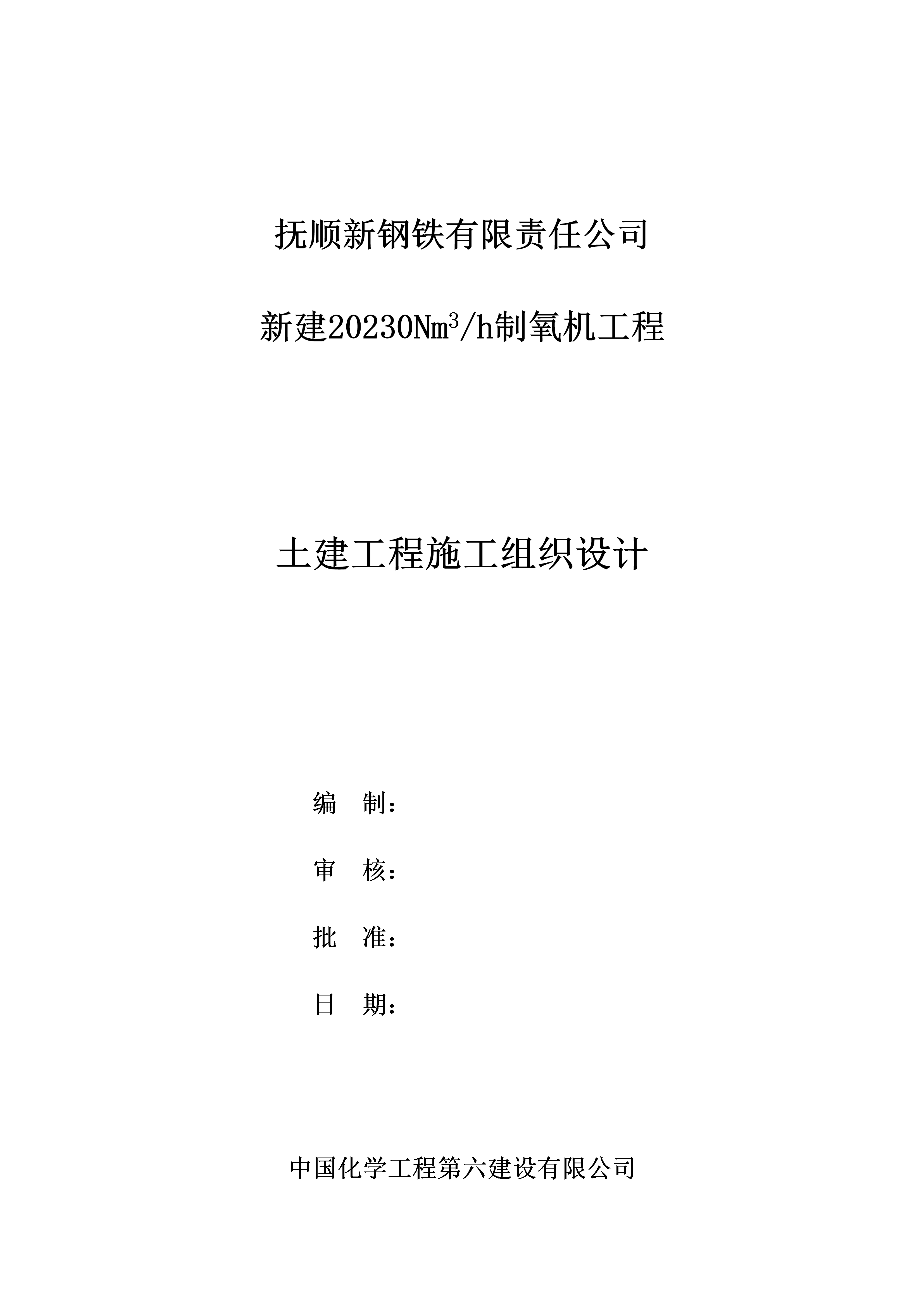

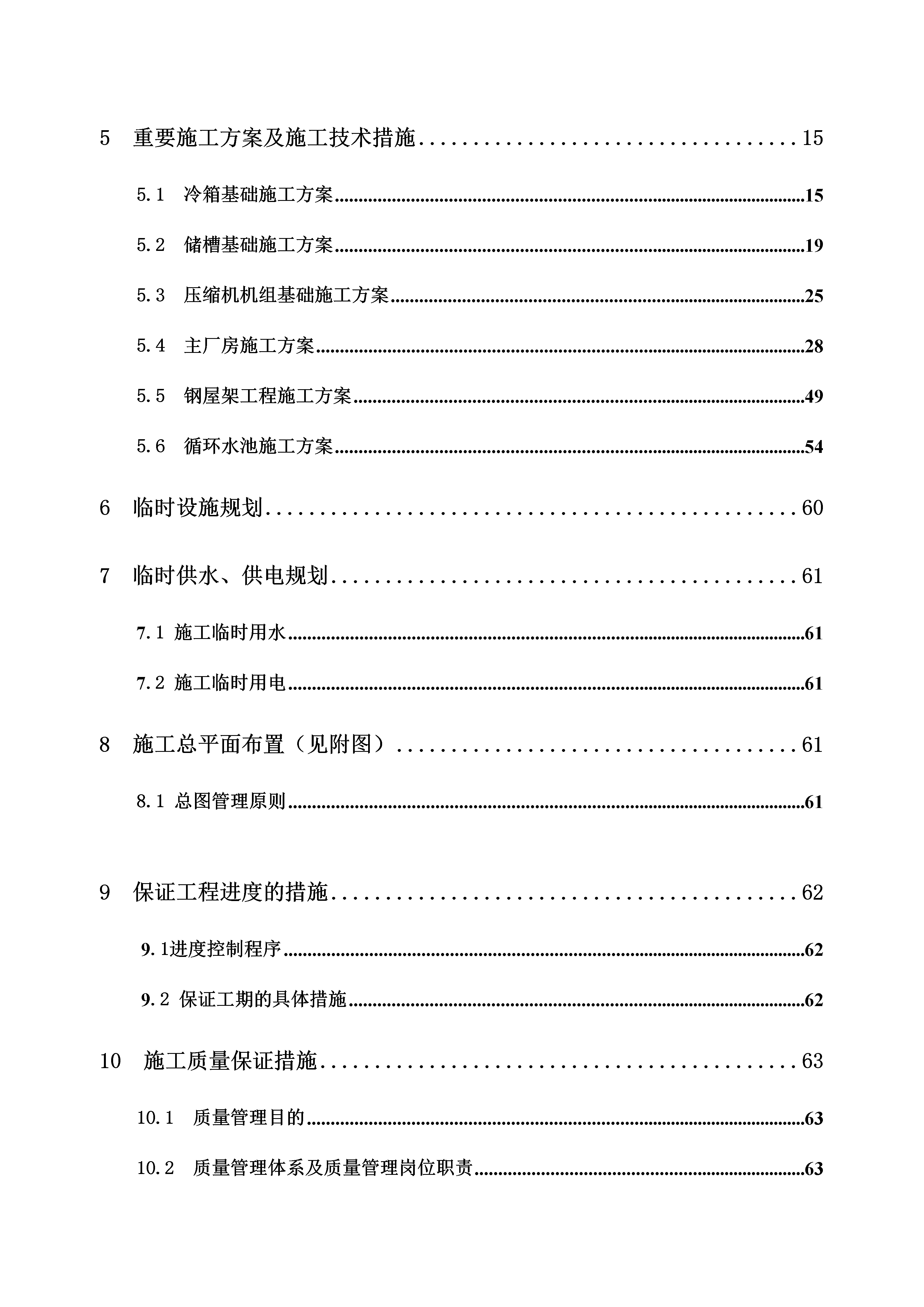

抚顺新钢铁有限责任公司新建20230Nm3/h制氧机工程土建工程施工组织设计编制：审核：批准：日期：中国化学工程第六建设有限公司抚顺新钢铁工程项目经理部目录1编制说明31.1工程性质31.2编制依据32工程概况32.1工程内容32.2计划开工日期32.3工程施工特点及分析42.4现场地形、地貌情况及自然条件43项目经理部组织机构及人员配备53.1项目经理部组织机构53.2施工项目部组织机构53.3项目经理部职责划分53.4施工项目部重要管理人员一览表84施工部署（施工进度计划见附表）84.1施工总体目的规划（工期、质量、HSE目的）84.2施工总体部署94.3施工资源配备计划94.4施工准备工作计划125重要施工方案及施工技术措施155.1冷箱基础施工方案155.2储槽基础施工方案195.3压缩机机组基础施工方案255.4主厂房施工方案285.5钢屋架工程施工方案495.6循环水池施工方案546临时设施规划607临时供水、供电规划617.1施工临时用水617.2施工临时用电618施工总平面布置（见附图）618.1总图管理原则619保证工程进度的措施629.1进度控制程序629.2保证工期的具体措施6210施工质量保证措施6310.1质量管理目的6310.2质量管理体系及质量管理岗位职责6310.3重要质量工序辨认与施工控制点6410.4关键部位质量预控对策表6510.5重要质量控制程序6610.6分施工阶段的质量管理措施6711HSE管理与控制6911.1HSE管理方针、目的6911.2HSE管理机构及管理体系7011.3HSE管理措施7511.4安全保证措施7711.5健康保护措施8311.6环境保护措施8411.7安全装备管理办法8611.8文明施工及卫生、防疫管理措施8711.9防火保安措施9011.10应急预案与响应计划9311.11HSE检查与考核951编制说明1.1工程性质该工程由抚顺新钢铁有限责任公司投资新建，中国化学工程第六建设有限公司承建。1.2编制依据·工程协议文献；·我公司承建的同类工程施工组织设计及施工方案；·HG20235-93《化工建设项目施工组织设计标准》；·GB/T50326-2023《建设工程项目管理规范》；·国家及行业施工与验收规范。2工程概况2.1工程内容（1）土建施工内容压缩机间、辅助车间、氧气厂主体工艺设施、氧气厂水解决设施、氧气厂电气设施、氧气厂区域总图设施、变电所外网改造、道路等。（2）安装施工内容空压机系统；空气预冷系统；分子筛纯化系统；分馏塔系统；膨胀机系统；储存及汽化系统；氮压机组（8公斤）；氧压机组（9公斤）；低压管网及液体管线；提高机、天车轨道、钢结构管廊及平台安装；管线、设备、冷箱防腐（普通调和漆）；珠光砂装填；焊接第三方检测；设备卸车及二次倒运；暖通、给排水、照明系统；防雷接地系统；空分、循环水泵房及相关附属设备的仪电控系统；变电所系统改造；循环水系统安装；消防泵、稳压罐、相关消防管线安装调试等。2.2计划开竣工日期该项目总工期目的2023年6月30日工程投产并一次生产出合格产品，计划2023年6月1日开工；2023年新建20230Nm³/h制氧机工程及其附属设施基本完毕所有土建工程，但新建循环水泵房必须投入运营、变电所及公司转供线路改造必须完毕并投入运营、空分冷箱安装所有完毕、氧氮外网完毕、氮透安装完毕并投入运营、空冷系统完毕。绝对工期：循环水系统110天；站区内空分设备及配套系统110天；其它土建及外网安装工程160天。2.3工程施工特点及分析新建20230Nm3/h制氧机工程位于抚顺新钢铁有限责任公司氧气厂厂区内，20230Nm3/h制氧机拟布置于氧气厂厂区内原有的水电解制氢厂房和1号6000Nm3/h制氧机水泵房的位置（现有设施拆除），新建循环水泵房拟布置于氧气厂厂区内原有充装站位置（充装站部分拆除）。本工程总占地面积约8900m2。2.3.1现场施工场地地形复杂且场地狭小，施工难度加大，应加强现场协调力度。2.3.2施工时间短，操作面相对比较窄且建筑与安装工程深度交叉，开挖量大，土方开挖中断道路点多、时长，施工工期短，综合协调难度大，故应增强现场协调力度，合理安排工序，挑选技术素质高、工作作风好、敢打苦仗、恶仗、敢于吃苦富的施工经验的施工队伍进行施工，必须提供足够的人力、物力，保证工程按期竣工。2.3.3化工的机器和设备都是按照工艺流程规定通过工艺管线互相连接，联动配合才干实现生产产品的目的，因此，在设备基础施工中应当着重控制其方位、标高，防止砼侧压力引起胀模和变形，保证预留地脚螺栓孔和地脚螺栓的施工质量。2.4现场地形、地貌情况及自然条件2.4.1现场情况本工程施工场地平整、无障碍，施工用水、电、路、通讯均能满足施工规定。2.4.2现场气象条件抚顺新钢铁有
