电气京兴发电机电气及引出线安装方案.doc

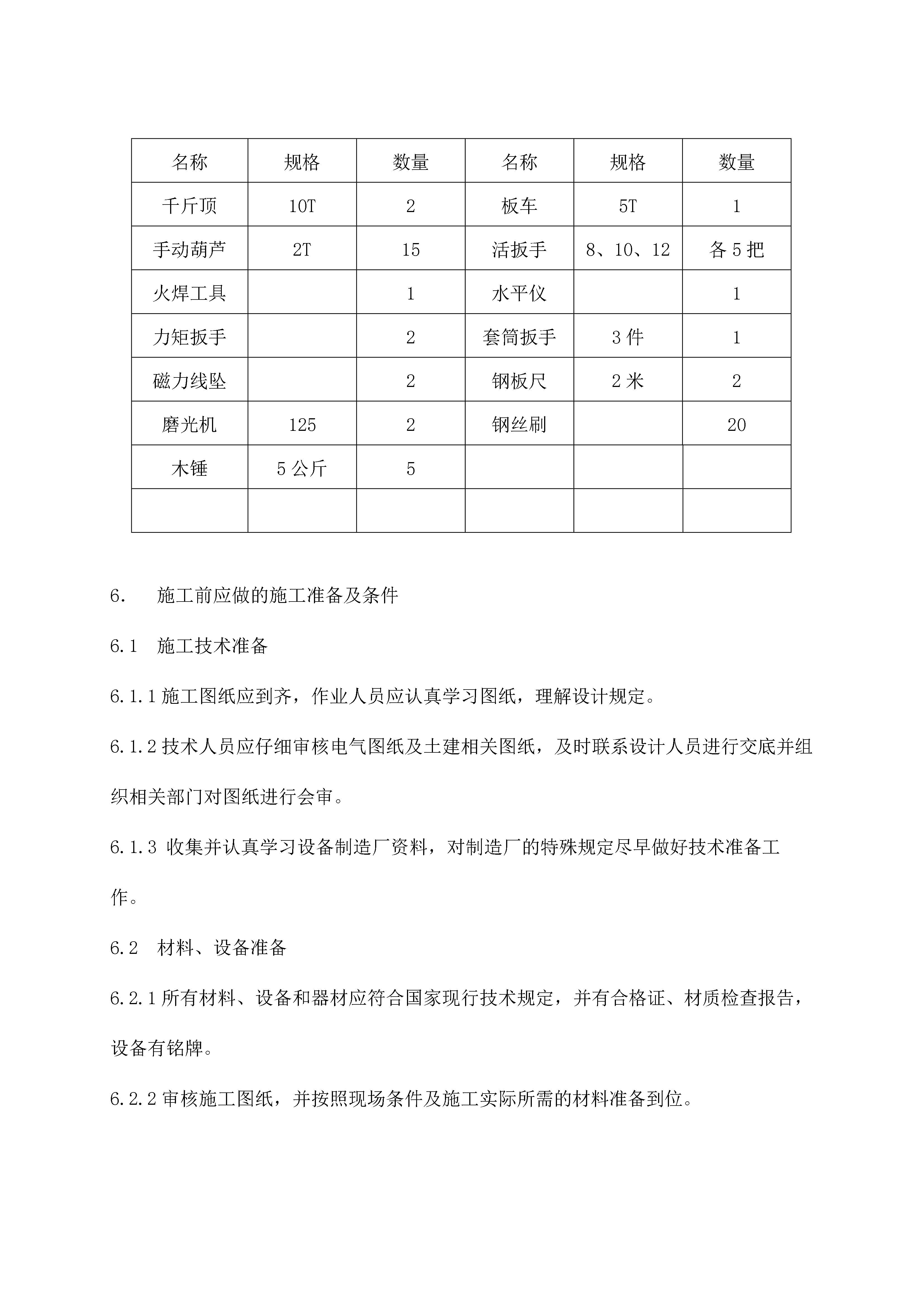

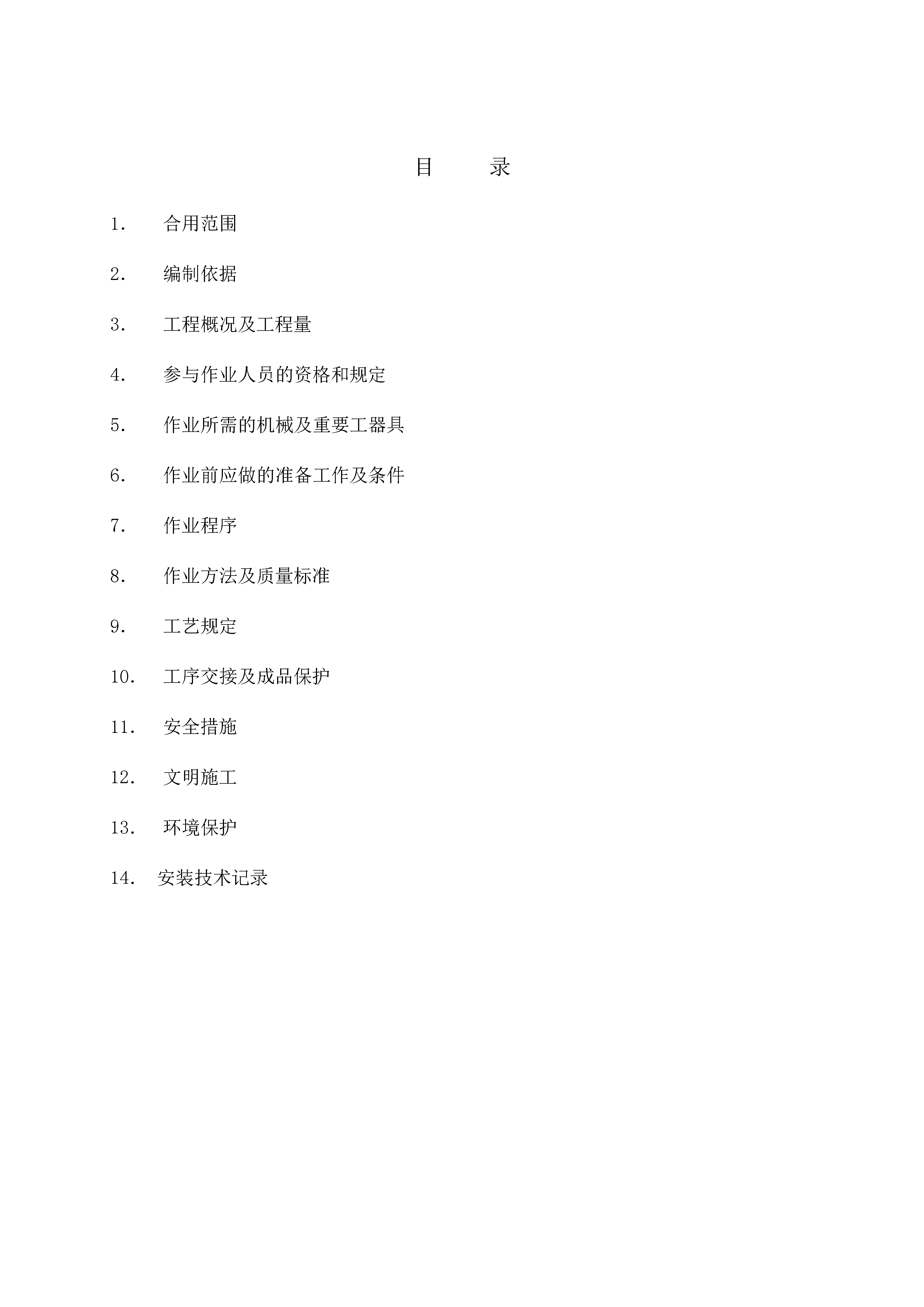

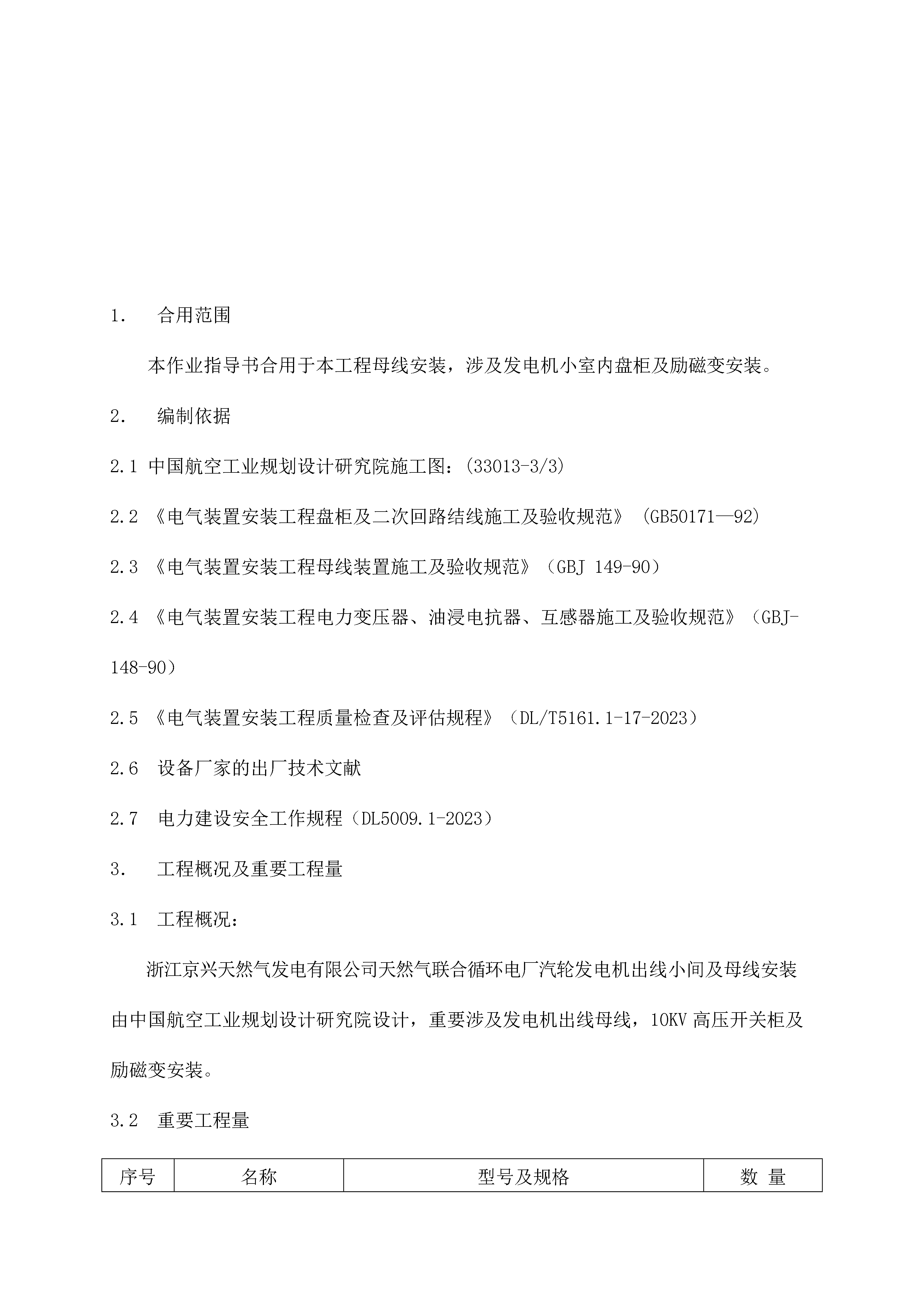

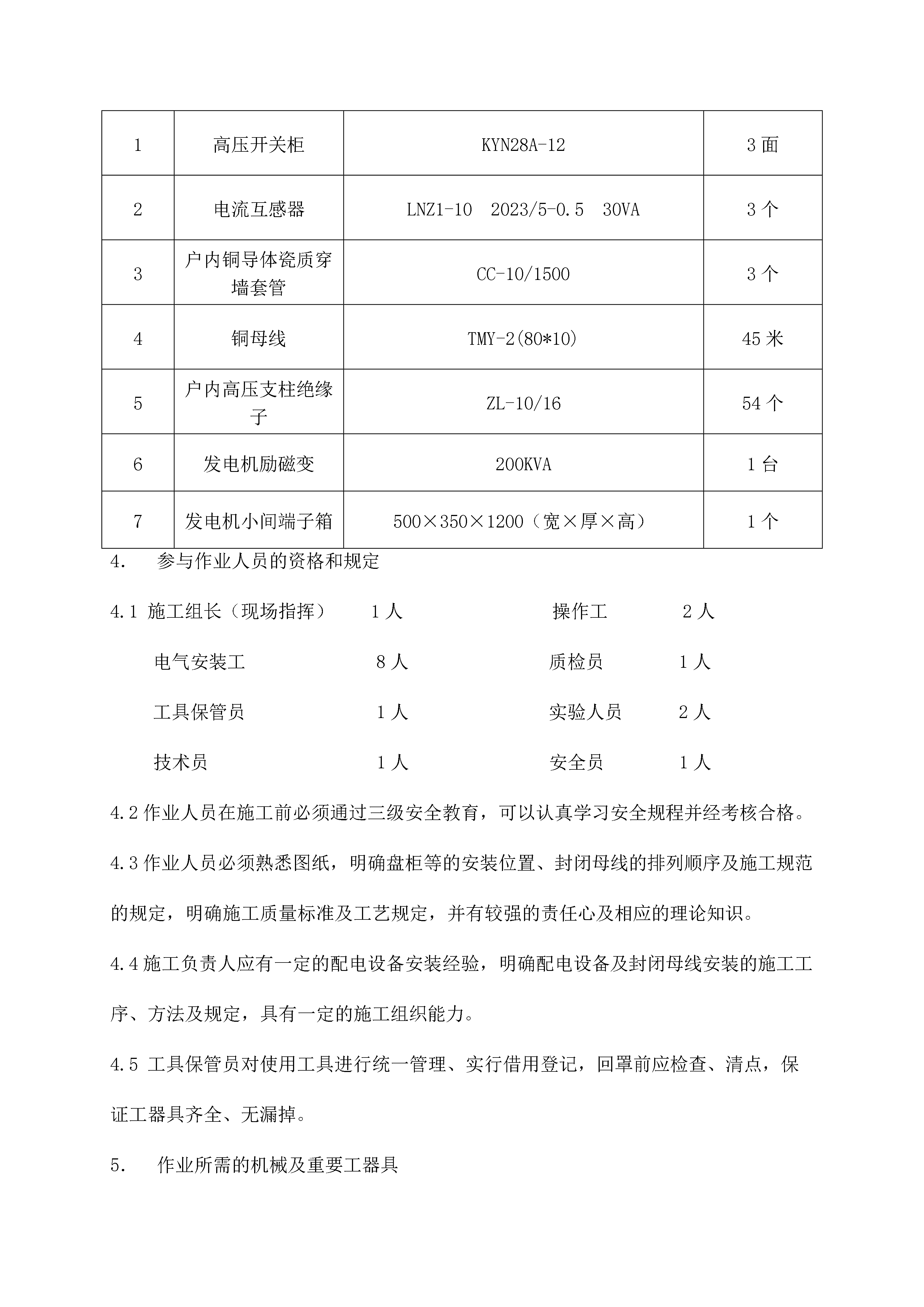

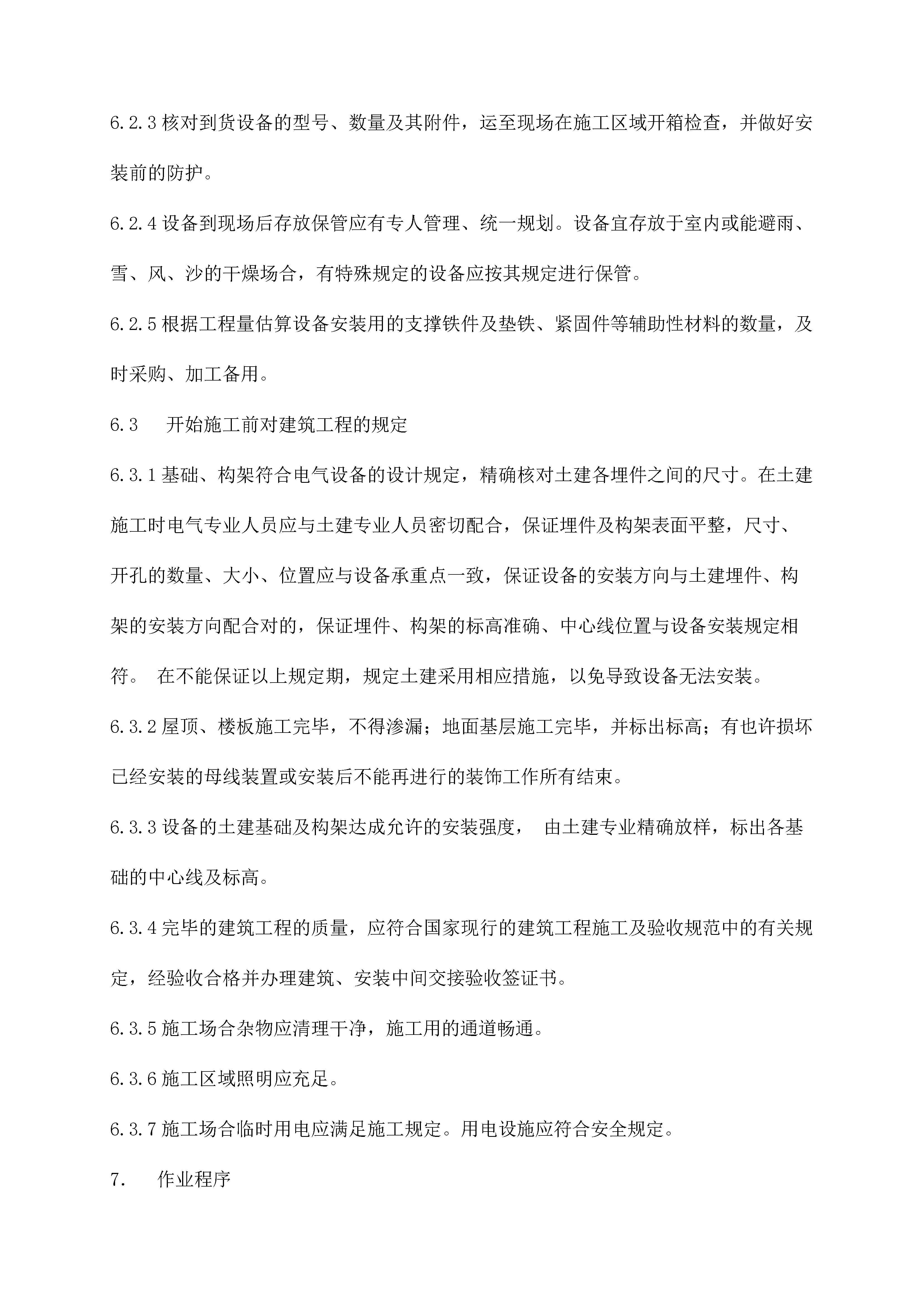

目录合用范围编制依据工程概况及工程量参与作业人员的资格和规定作业所需的机械及重要工器具作业前应做的准备工作及条件作业程序作业方法及质量标准工艺规定工序交接及成品保护安全措施文明施工环境保护14．安装技术记录合用范围本作业指导书合用于本工程母线安装，涉及发电机小室内盘柜及励磁变安装。编制依据2.1中国航空工业规划设计研究院施工图：(33013-3/3)2.2《电气装置安装工程盘柜及二次回路结线施工及验收规范》(GB50171—92)2.3《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）2.4《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ-148-90）2.5《电气装置安装工程质量检查及评估规程》（DL/T5161.1-17-2023）2.6设备厂家的出厂技术文献2.7电力建设安全工作规程（DL5009.1-2023）3．工程概况及重要工程量3.1工程概况：浙江京兴天然气发电有限公司天然气联合循环电厂汽轮发电机出线小间及母线安装由中国航空工业规划设计研究院设计，重要涉及发电机出线母线，10KV高压开关柜及励磁变安装。重要工程量序号名称型号及规格数量1高压开关柜KYN28A-123面2电流互感器LNZ1-102023/5-0.530VA3个3户内铜导体瓷质穿墙套管CC-10/15003个4铜母线TMY-2(80*10)45米5户内高压支柱绝缘子ZL-10/1654个6发电机励磁变200KVA1台7发电机小间端子箱500×350×1200（宽×厚×高）1个4．参与作业人员的资格和规定4.1施工组长（现场指挥）1人操作工2人电气安装工8人质检员1人工具保管员1人实验人员2人技术员1人安全员1人4.2作业人员在施工前必须通过三级安全教育，可以认真学习安全规程并经考核合格。4.3作业人员必须熟悉图纸，明确盘柜等的安装位置、封闭母线的排列顺序及施工规范的规定，明确施工质量标准及工艺规定，并有较强的责任心及相应的理论知识。4.4施工负责人应有一定的配电设备安装经验，明确配电设备及封闭母线安装的施工工序、方法及规定，具有一定的施工组织能力。4.5工具保管员对使用工具进行统一管理、实行借用登记，回罩前应检查、清点，保证工器具齐全、无漏掉。5．作业所需的机械及重要工器具名称规格数量名称规格数量千斤顶10T2板车5T1手动葫芦2T15活扳手8、10、12各5把火焊工具1水平仪1力矩扳手2套筒扳手3件1磁力线坠2钢板尺2米2磨光机1252钢丝刷20木锤5公斤56．施工前应做的施工准备及条件6.1施工技术准备6.1.1施工图纸应到齐，作业人员应认真学习图纸，理解设计规定。6.1.2技术人员应仔细审核电气图纸及土建相关图纸，及时联系设计人员进行交底并组织相关部门对图纸进行会审。6.1.3收集并认真学习设备制造厂资料，对制造厂的特殊规定尽早做好技术准备工作。6.2材料、设备准备6.2.1所有材料、设备和器材应符合国家现行技术规定，并有合格证、材质检查报告，设备有铭牌。6.2.2审核施工图纸，并按照现场条件及施工实际所需的材料准备到位。6.2.3核对到货设备的型号、数量及其附件，运至现场在施工区域开箱检查，并做好安装前的防护。6.2.4设备到现场后存放保管应有专人管理、统一规划。设备宜存放于室内或能避雨、雪、风、沙的干燥场合，有特殊规定的设备应按其规定进行保管。6.2.5根据工程量估算设备安装用的支撑铁件及垫铁、紧固件等辅助性材料的数量，及时采购、加工备用。6.3开始施工前对建筑工程的规定6.3.1基础、构架符合电气设备的设计规定，精确核对土建各埋件之间的尺寸。在土建施工时电气专业人员应与土建专业人员密切配合，保证埋件及构架表面平整，尺寸、开孔的数量、大小、位置应与设备承重点一致，保证设备的安装方向与土建埋件、构架的安装方向配合对的，保证埋件、构架的标高准确、中心线位置与设备安装规定相符。在不能保证以上规定期，规定土建采用相应措施，以免导致设备无法安装。6.3.2屋顶、楼板施工完毕，不得渗漏；地面基层施工完毕，并标出标高；有也许损坏已经安装的母线装置或安装后不能再进行的装饰工作所有结束。6.3.3设备的土建基础及构架达成允许的安装强度，由土建专业精确放样，标出各基础的中心线及标高。6.3.4完毕的建筑工程的质量，应符合国家现行的建筑工程施工及验收规范中的有关规定，经验收合格并办理建筑、安装中间交接验收签证书。6.3.5施工场合杂物应清理干净，施工用的通道畅通。6.3.6施工区域照明应充足。6.3.7施工场合临时用电应满足施工规定。用电设施应符合安全规定。作业程序7.1盘柜的安装工序验收签证盘柜设备检查实验盘柜引线安装盘柜底座接地开箱检查盘柜就位找正盘柜固定7.2绝缘子及母线安装工序母线检查实验母线及软节安装验收签证支架安
