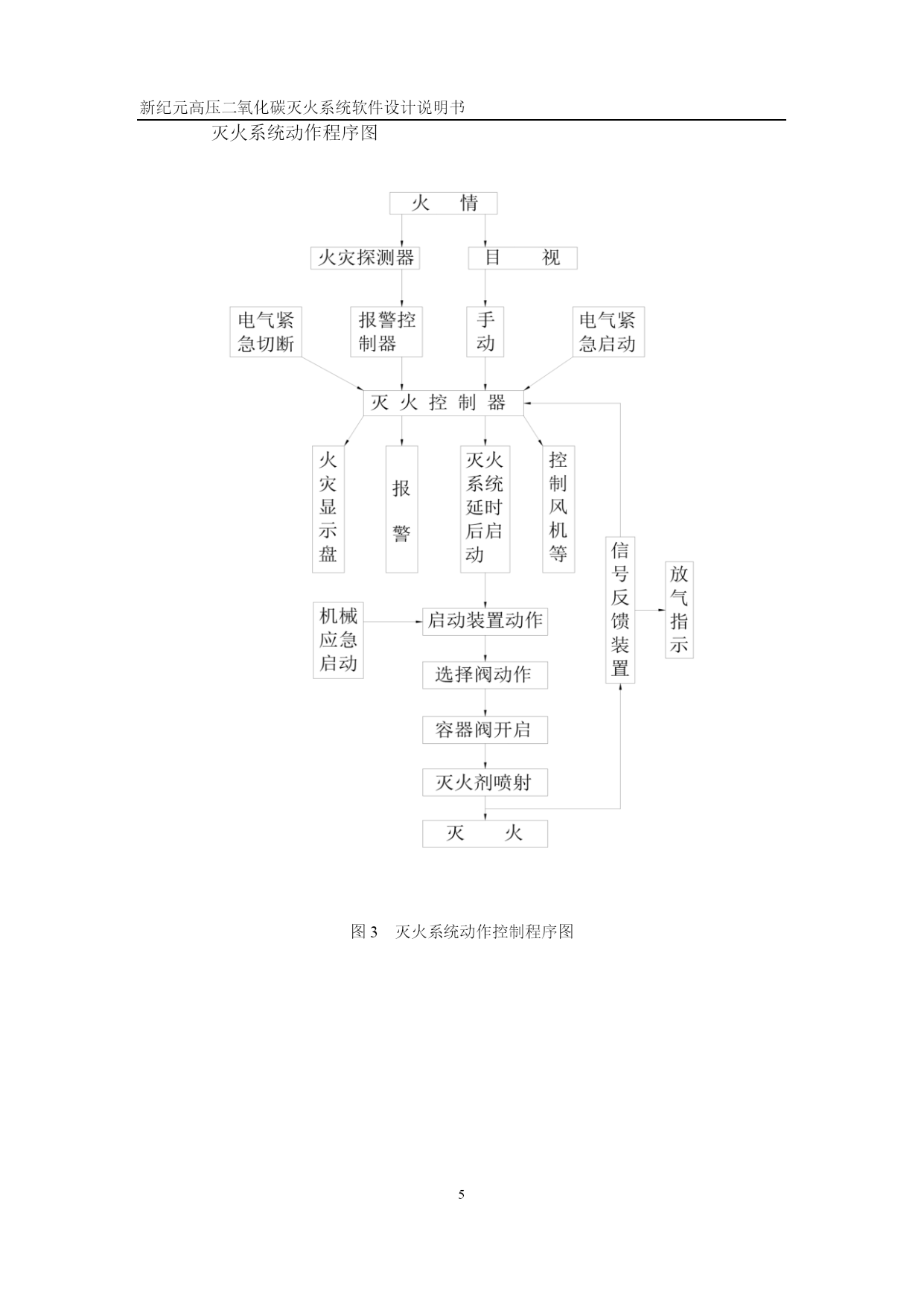

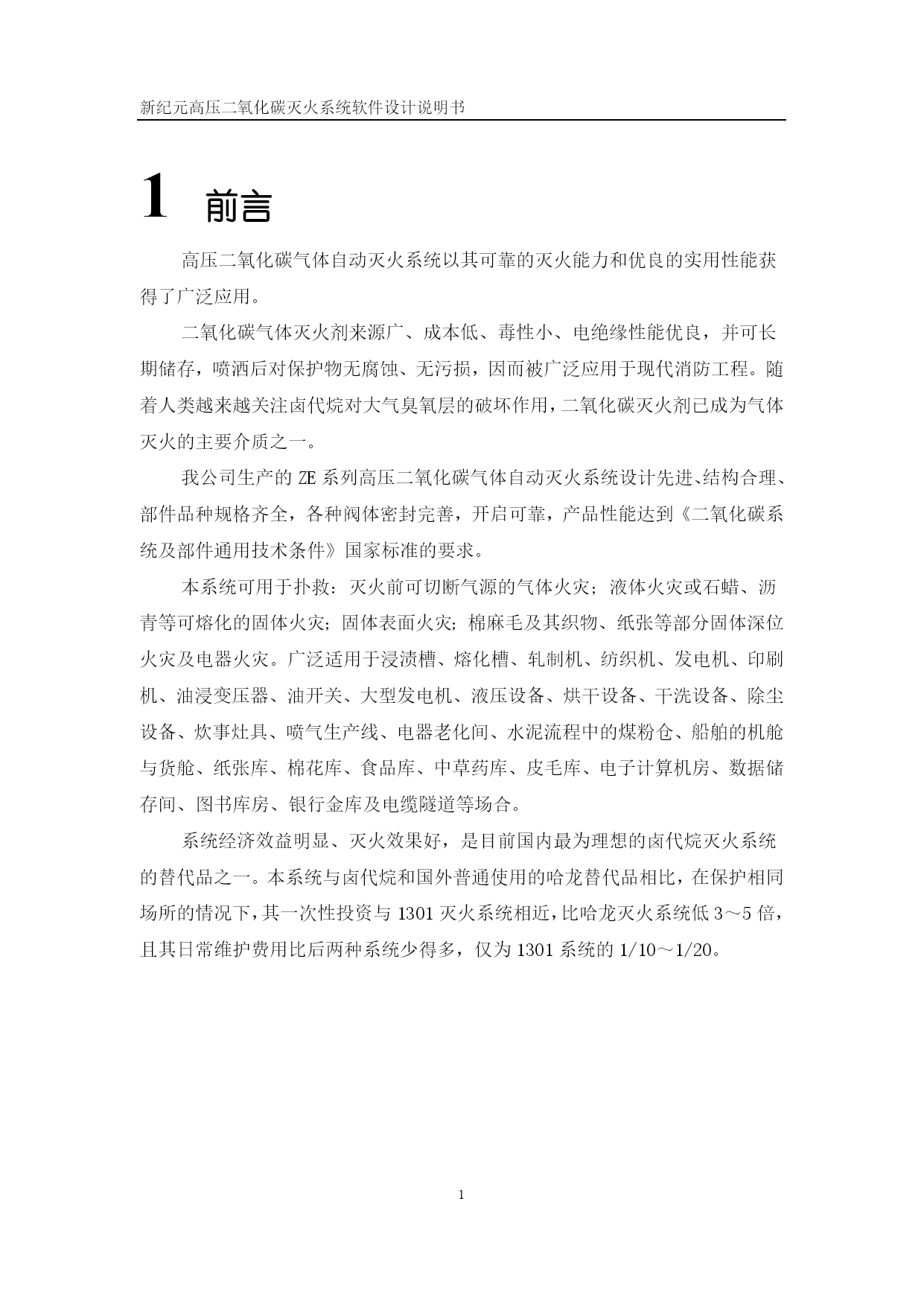

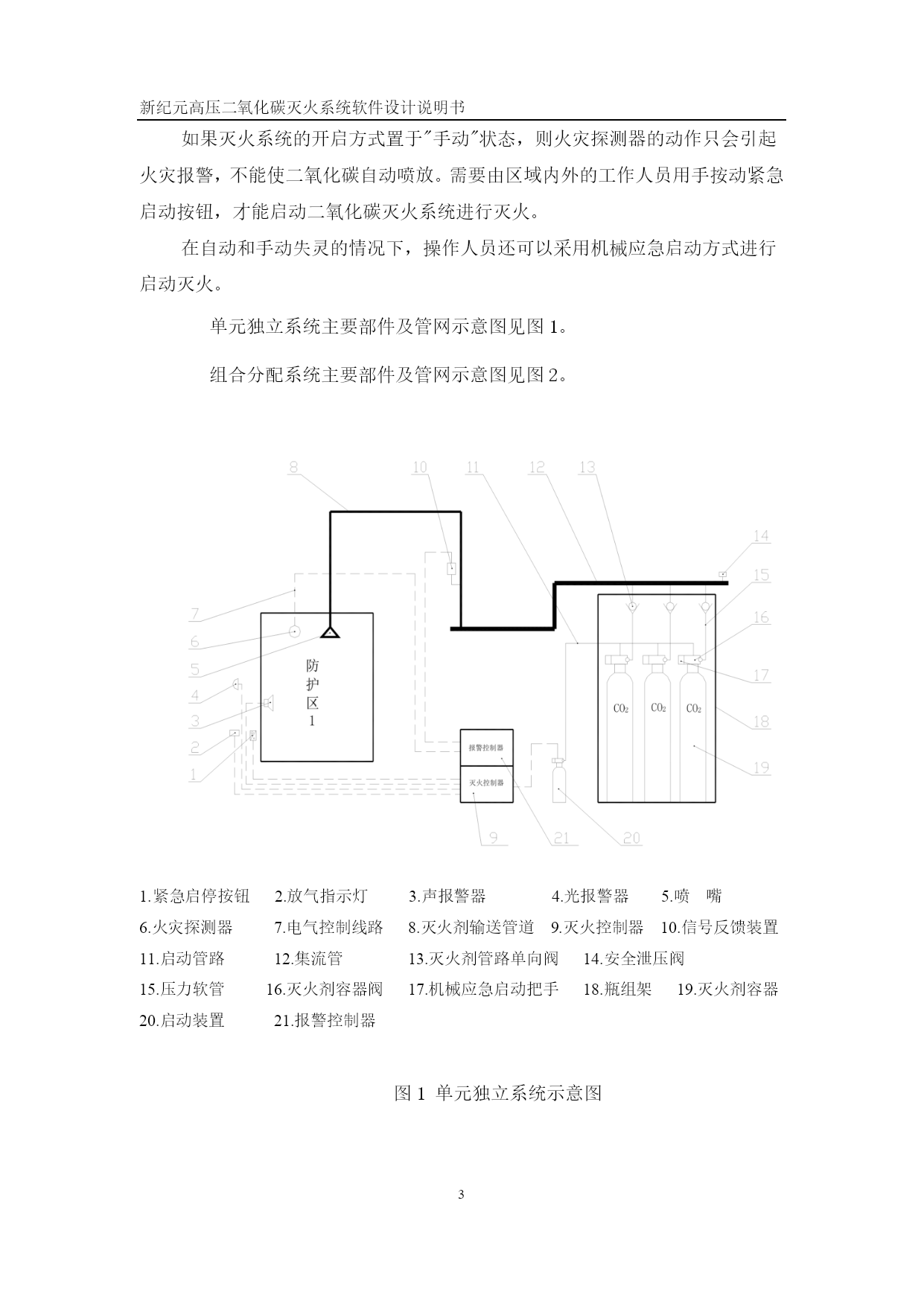

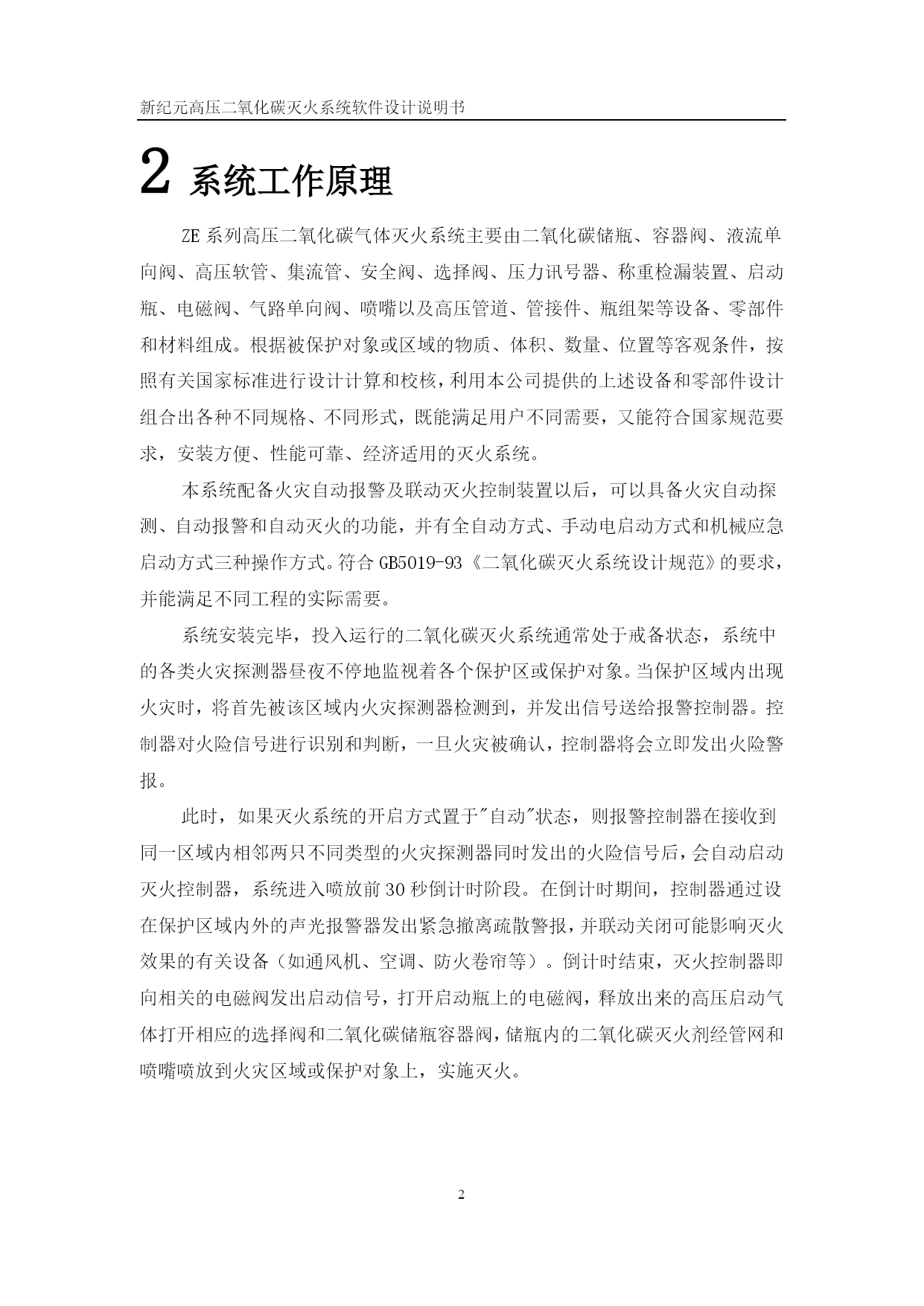

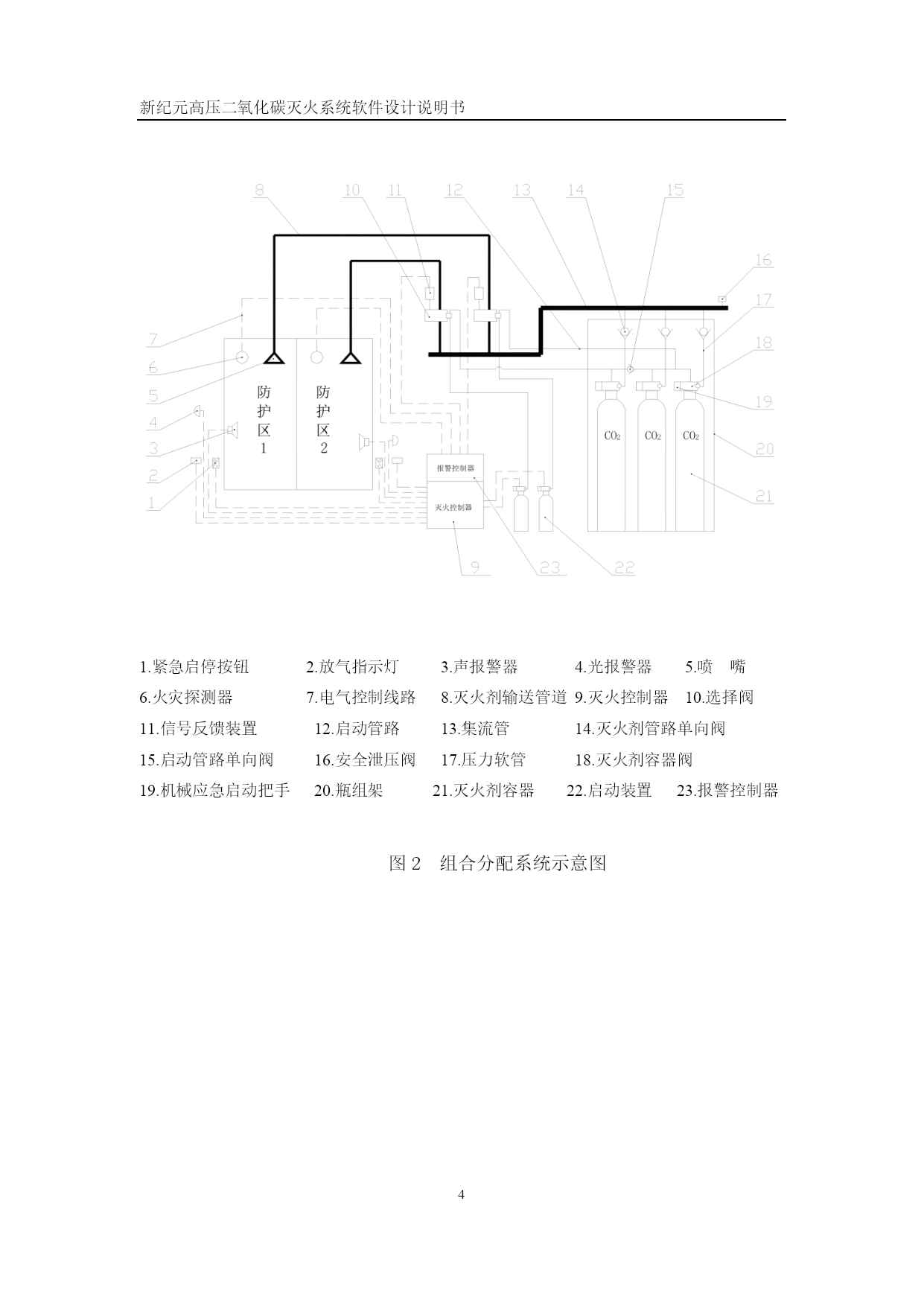

新纪元高压二氧化碳灭火系统软件设计说明书PAGE\*MERGEFORMAT181前言高压二氧化碳气体自动灭火系统以其可靠的灭火能力和优良的实用性能获得了广泛应用。二氧化碳气体灭火剂来源广、成本低、毒性小、电绝缘性能优良，并可长期储存，喷洒后对保护物无腐蚀、无污损，因而被广泛应用于现代消防工程。随着人类越来越关注卤代烷对大气臭氧层的破坏作用，二氧化碳灭火剂已成为气体灭火的主要介质之一。我公司生产的ZE系列高压二氧化碳气体自动灭火系统设计先进、结构合理、部件品种规格齐全，各种阀体密封完善，开启可靠，产品性能达到《二氧化碳系统及部件通用技术条件》国家标准的要求。本系统可用于扑救：灭火前可切断气源的气体火灾；液体火灾或石蜡、沥青等可熔化的固体火灾；固体表面火灾；棉麻毛及其织物、纸张等部分固体深位火灾及电器火灾。广泛适用于浸渍槽、熔化槽、轧制机、纺织机、发电机、印刷机、油浸变压器、油开关、大型发电机、液压设备、烘干设备、干洗设备、除尘设备、炊事灶具、喷气生产线、电器老化间、水泥流程中的煤粉仓、船舶的机舱与货舱、纸张库、棉花库、食品库、中草药库、皮毛库、电子计算机房、数据储存间、图书库房、银行金库及电缆隧道等场合。系统经济效益明显、灭火效果好，是目前国内最为理想的卤代烷灭火系统的替代品之一。本系统与卤代烷和国外普通使用的哈龙替代品相比，在保护相同场所的情况下，其一次性投资与1301灭火系统相近，比哈龙灭火系统低3～5倍，且其日常维护费用比后两种系统少得多，仅为1301系统的1/10～1/20。2系统工作原理ZE系列高压二氧化碳气体灭火系统主要由二氧化碳储瓶、容器阀、液流单向阀、高压软管、集流管、安全阀、选择阀、压力讯号器、称重检漏装置、启动瓶、电磁阀、气路单向阀、喷嘴以及高压管道、管接件、瓶组架等设备、零部件和材料组成。根据被保护对象或区域的物质、体积、数量、位置等客观条件，按照有关国家标准进行设计计算和校核，利用本公司提供的上述设备和零部件设计组合出各种不同规格、不同形式，既能满足用户不同需要，又能符合国家规范要求，安装方便、性能可靠、经济适用的灭火系统。本系统配备火灾自动报警及联动灭火控制装置以后，可以具备火灾自动探测、自动报警和自动灭火的功能，并有全自动方式、手动电启动方式和机械应急启动方式三种操作方式。符合GB5019-93《二氧化碳灭火系统设计规范》的要求，并能满足不同工程的实际需要。系统安装完毕，投入运行的二氧化碳灭火系统通常处于戒备状态，系统中的各类火灾探测器昼夜不停地监视着各个保护区或保护对象。当保护区域内出现火灾时，将首先被该区域内火灾探测器检测到，并发出信号送给报警控制器。控制器对火险信号进行识别和判断，一旦火灾被确认，控制器将会立即发出火险警报。此时，如果灭火系统的开启方式置于"自动"状态，则报警控制器在接收到同一区域内相邻两只不同类型的火灾探测器同时发出的火险信号后，会自动启动灭火控制器，系统进入喷放前30秒倒计时阶段。在倒计时期间，控制器通过设在保护区域内外的声光报警器发出紧急撤离疏散警报，并联动关闭可能影响灭火效果的有关设备（如通风机、空调、防火卷帘等）。倒计时结束，灭火控制器即向相关的电磁阀发出启动信号，打开启动瓶上的电磁阀，释放出来的高压启动气体打开相应的选择阀和二氧化碳储瓶容器阀，储瓶内的二氧化碳灭火剂经管网和喷嘴喷放到火灾区域或保护对象上，实施灭火。如果灭火系统的开启方式置于"手动"状态，则火灾探测器的动作只会引起火灾报警，不能使二氧化碳自动喷放。需要由区域内外的工作人员用手按动紧急启动按钮，才能启动二氧化碳灭火系统进行灭火。在自动和手动失灵的情况下，操作人员还可以采用机械应急启动方式进行启动灭火。单元独立系统主要部件及管网示意图见图1。组合分配系统主要部件及管网示意图见图2。紧急启停按钮2.放气指示灯3.声报警器4.光报警器5.喷嘴6.火灾探测器7.电气控制线路8.灭火剂输送管道9.灭火控制器10.信号反馈装置11.启动管路12.集流管13.灭火剂管路单向阀14.安全泄压阀15.压力软管16.灭火剂容器阀17.机械应急启动把手18.瓶组架19.灭火剂容器20.启动装置21.报警控制器图1单元独立系统示意图1.紧急启停按钮2.放气指示灯3.声报警器4.光报警器5.喷嘴6.火灾探测器7.电气控制线路8.灭火剂输送管道9.灭火控制器10.选择阀11.信号反馈装置12.启动管路13.集流管14.灭火剂管路单向阀15.启动管路单向阀16.安全泄压阀17.压力软管18.灭火剂容器阀19.机械应急启动把手20.瓶组架21.灭火剂容器22.启动装置23.报警控制器图2组合分配系统示意图灭火系统动作程序图图3灭火系统动作控制程序图3灭火系统基本性能参数1、系统设计压力：15MPa2、储存钢瓶最大工作压力：15MP
