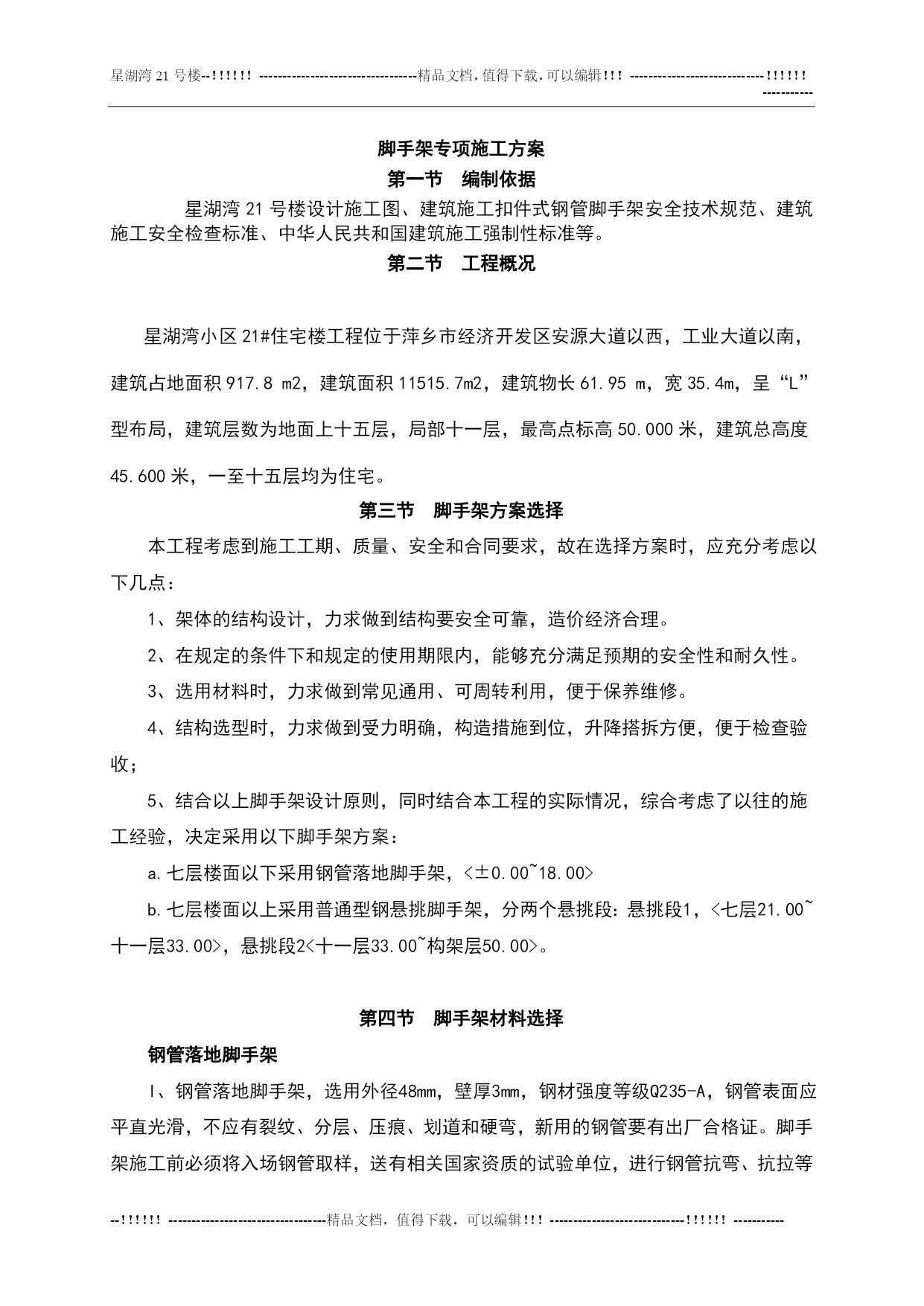

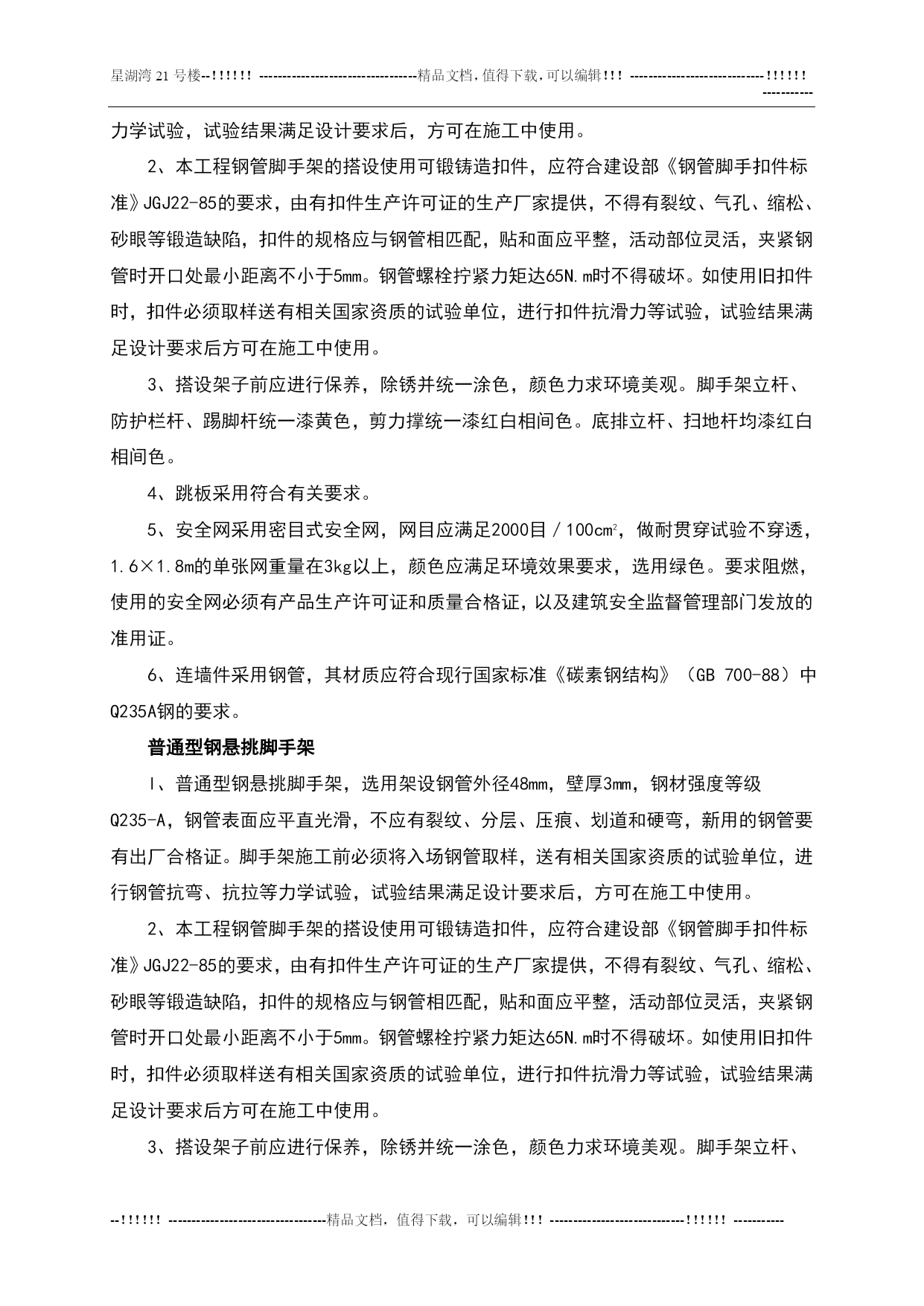

星湖湾21号楼--！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！！-------------！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！！-----------星湖湾21号楼外脚手架施工方案审定:审核:编制:中鼎国际工程有限责任公司建安分公司脚手架专项施工方案第一节编制依据星湖湾21号楼设计施工图、建筑施工扣件式钢管脚手架安全技术规范、建筑施工安全检查标准、中华人民共和国建筑施工强制性标准等。第二节工程概况星湖湾小区21#住宅楼工程位于萍乡市经济开发区安源大道以西，工业大道以南，建筑占地面积917.8m2，建筑面积11515.7m2，建筑物长61.95m，宽35.4m，呈“L”型布局，建筑层数为地面上十五层，局部十一层，最高点标高50.000米，建筑总高度45.600米，一至十五层均为住宅。第三节脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：a.七层楼面以下采用钢管落地脚手架，<±0.00~18.00>b.七层楼面以上采用普通型钢悬挑脚手架，分两个悬挑段：悬挑段1，<七层21.00~十一层33.00>，悬挑段2<十一层33.00~构架层50.00>。第四节脚手架材料选择钢管落地脚手架l、钢管落地脚手架，选用外径48mm，壁厚3mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆红白相间色。底排立杆、扫地杆均漆红白相间色。4、跳板采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB700-88）中Q235A钢的要求。普通型钢悬挑脚手架l、普通型钢悬挑脚手架，选用架设钢管外径48mm，壁厚3mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆红白相间色。底排立杆、扫地杆均漆红白相间色。4、跳板采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg
