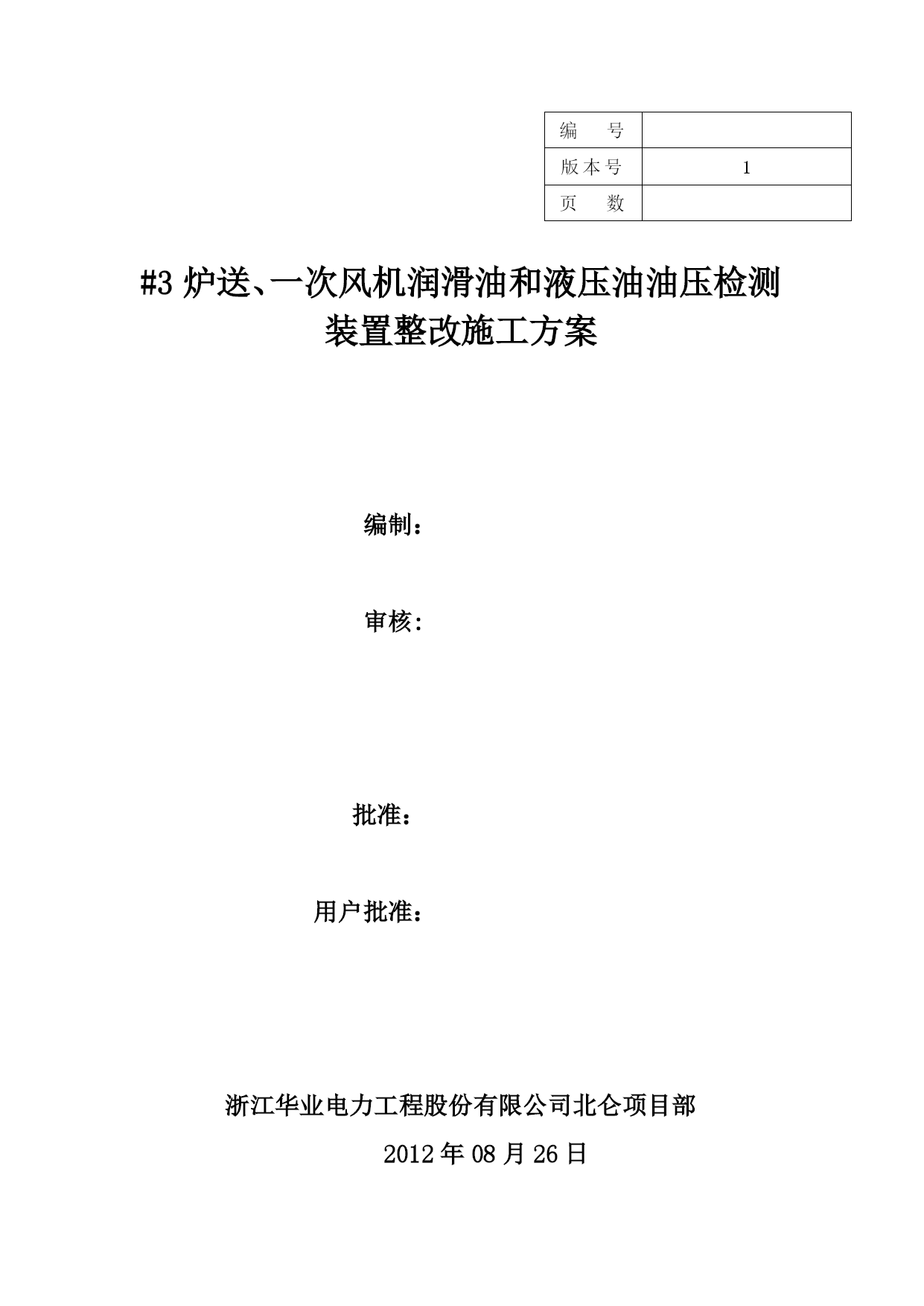

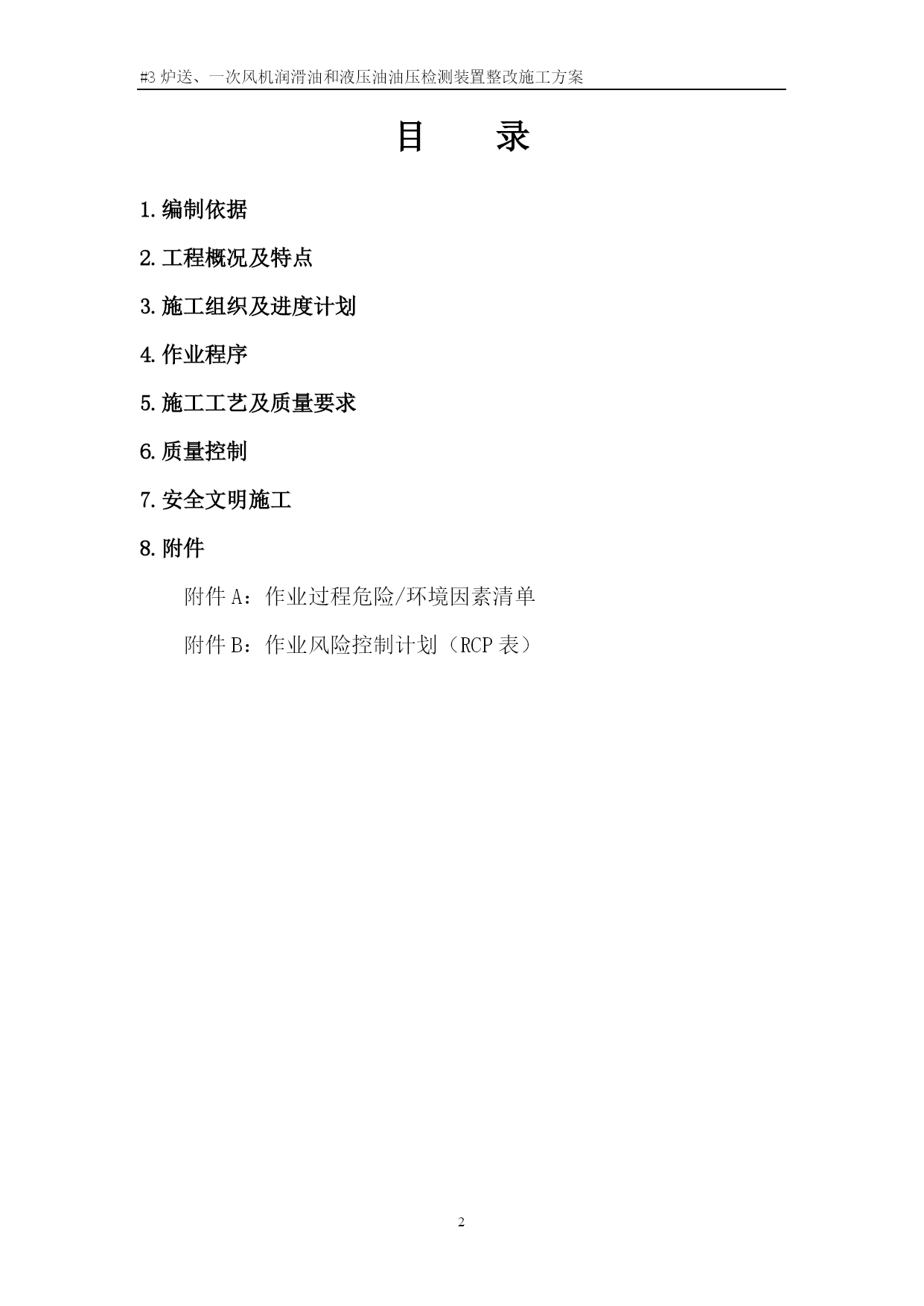

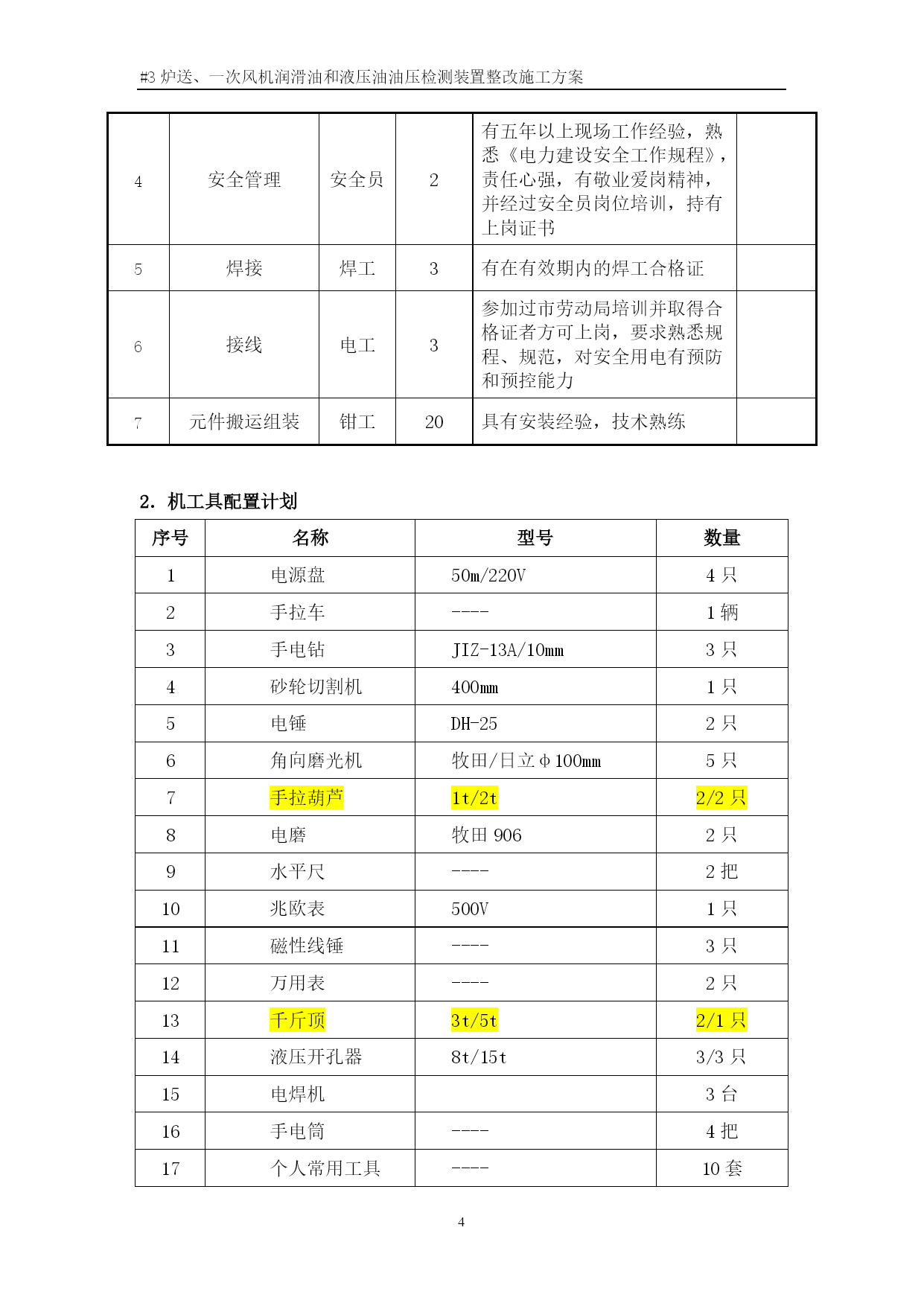

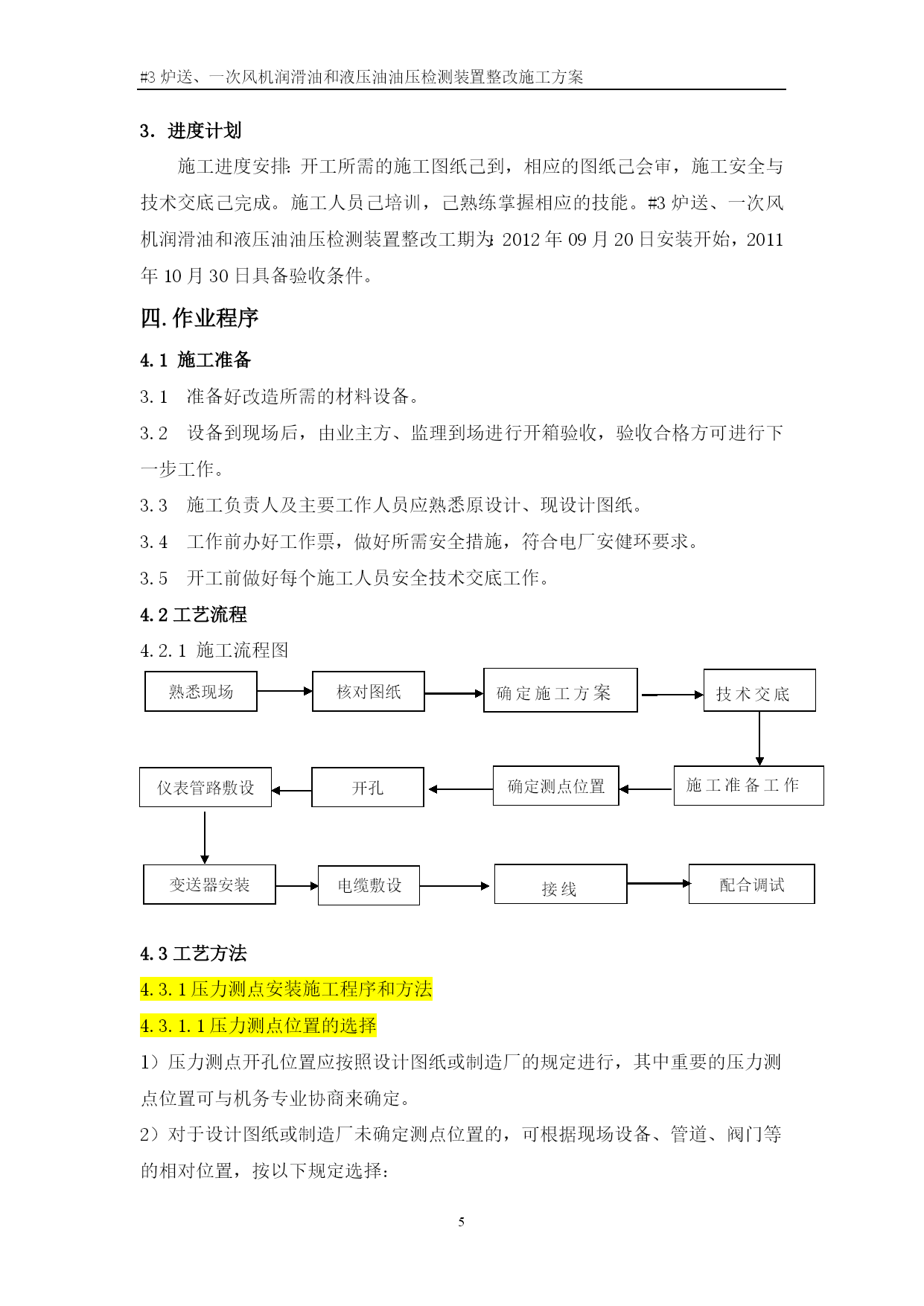

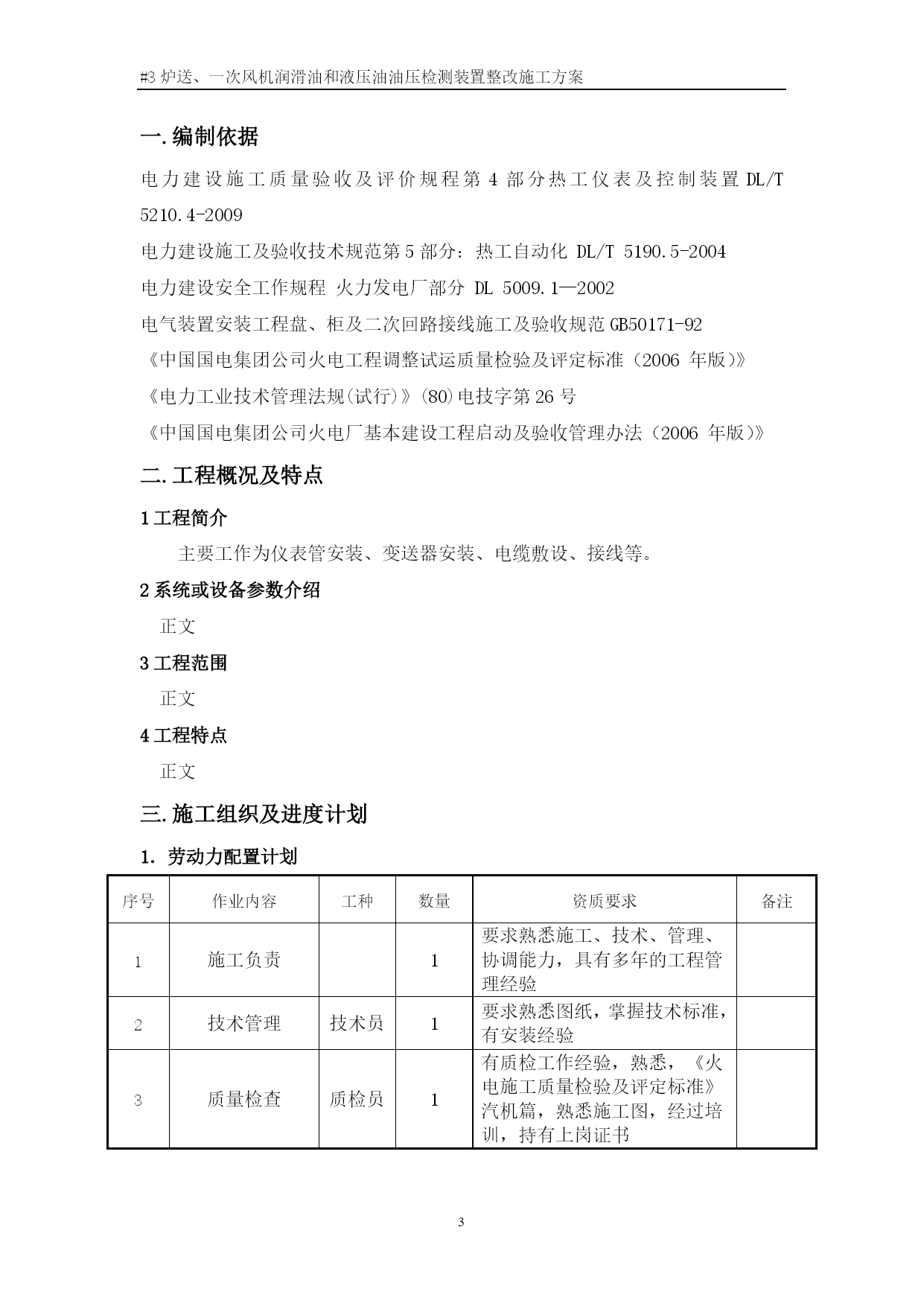

#3炉送、一次风机润滑油和液压油油压检测装置整改施工方案编号版本号1页数#3炉送、一次风机润滑油和液压油油压检测装置整改施工方案编制：审核:批准：用户批准：浙江华业电力工程股份有限公司北仑项目部2012年08月26日目录1.编制依据2.工程概况及特点3.施工组织及进度计划4.作业程序5.施工工艺及质量要求6.质量控制7.安全文明施工8.附件附件A：作业过程危险/环境因素清单附件B：作业风险控制计划（RCP表）一.编制依据电力建设施工质量验收及评价规程第4部分热工仪表及控制装置DL/T5210.4-2009电力建设施工及验收技术规范第5部分：热工自动化DL/T5190.5-2004电力建设安全工作规程火力发电厂部分DL5009.1—2002电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92《中国国电集团公司火电工程调整试运质量检验及评定标准（2006年版）》《电力工业技术管理法规(试行)》(80)电技字第26号《中国国电集团公司火电厂基本建设工程启动及验收管理办法（2006年版）》二.工程概况及特点1工程简介主要工作为仪表管安装、变送器安装、电缆敷设、接线等。2系统或设备参数介绍正文3工程范围正文4工程特点正文三.施工组织及进度计划1．劳动力配置计划序号作业内容工种数量资质要求备注1施工负责1要求熟悉施工、技术、管理、协调能力，具有多年的工程管理经验2技术管理技术员1要求熟悉图纸，掌握技术标准，有安装经验3质量检查质检员1有质检工作经验，熟悉，《火电施工质量检验及评定标准》汽机篇，熟悉施工图，经过培训，持有上岗证书4安全管理安全员2有五年以上现场工作经验，熟悉《电力建设安全工作规程》，责任心强，有敬业爱岗精神，并经过安全员岗位培训，持有上岗证书5焊接焊工3有在有效期内的焊工合格证6接线电工3参加过市劳动局培训并取得合格证者方可上岗，要求熟悉规程、规范，对安全用电有预防和预控能力7元件搬运组装钳工20具有安装经验，技术熟练2．机工具配置计划序号名称型号数量1电源盘50m/220V4只2手拉车----1辆3手电钻JIZ-13A/10mm3只4砂轮切割机400mm1只5电锤DH-252只6角向磨光机牧田/日立φ100mm5只7手拉葫芦1t/2t2/2只8电磨牧田9062只9水平尺----2把10兆欧表500V1只11磁性线锤----3只12万用表----2只13千斤顶3t/5t2/1只14液压开孔器8t/15t3/3只15电焊机3台16手电筒----4把17个人常用工具----10套3．进度计划施工进度安排：开工所需的施工图纸己到，相应的图纸己会审，施工安全与技术交底己完成。施工人员己培训，己熟练掌握相应的技能。#3炉送、一次风机润滑油和液压油油压检测装置整改工期为：2012年09月20日安装开始，2011年10月30日具备验收条件。四.作业程序4.1施工准备3.1准备好改造所需的材料设备。3.2设备到现场后，由业主方、监理到场进行开箱验收，验收合格方可进行下一步工作。3.3施工负责人及主要工作人员应熟悉原设计、现设计图纸。3.4工作前办好工作票，做好所需安全措施，符合电厂安健环要求。3.5开工前做好每个施工人员安全技术交底工作。4.2工艺流程4.2.1施工流程图确定测点位置开孔仪表管路敷设变送器安装电缆敷设熟悉现场核对图纸确定施工方案技术交底施工准备工作配合调试接线4.3工艺方法4.3.1压力测点安装施工程序和方法4.3.1.1压力测点位置的选择l）压力测点开孔位置应按照设计图纸或制造厂的规定进行，其中重要的压力测点位置可与机务专业协商来确定。2）对于设计图纸或制造厂未确定测点位置的，可根据现场设备、管道、阀门等的相对位置，按以下规定选择：a．测量管道压力的测点，应设置在流速稳定的直管段上，不应设置在有涡流的部位。b．测量低于0.1Mpa的压力时，其标高应尽量接近测量仪表，应尽量减少液柱引起的附加误差。c．压力取源部件与管道上调节阀的距离：上游侧应大于2D；下游侧应大于5D(D为工艺管道内径）。测孔应避开阀门、弯头、三通、大小头、人孔等会造成介质湍流或可能引起泄漏的地方。也不宜在焊缝及其边缘开孔和焊接。d．取源部件之间的距离应大于管道外径，但不小于200mm。e.在同一处的压力测孔中，用于自动控制系统的测孔应选择在前面。f．测量、保护与自动控制系统用仪表的测点一般不合用一个测孔。g．汽轮机润滑油压测点应选择在油管路末段压力较低处。h．高压等级以上管道的弯头处不允许开孔，测孔离管子弯曲起点不得小于管子的外径，且不得小于10Omm。i．当流量、压力、温度和取样测点安装在一起时，流量测点应在压力、温度和取样测点的上游，压力测点应在温度取样测点上游（因为热电偶／阻套管和取样孔会使介质产生扰
