B-塔吊施工方案.doc

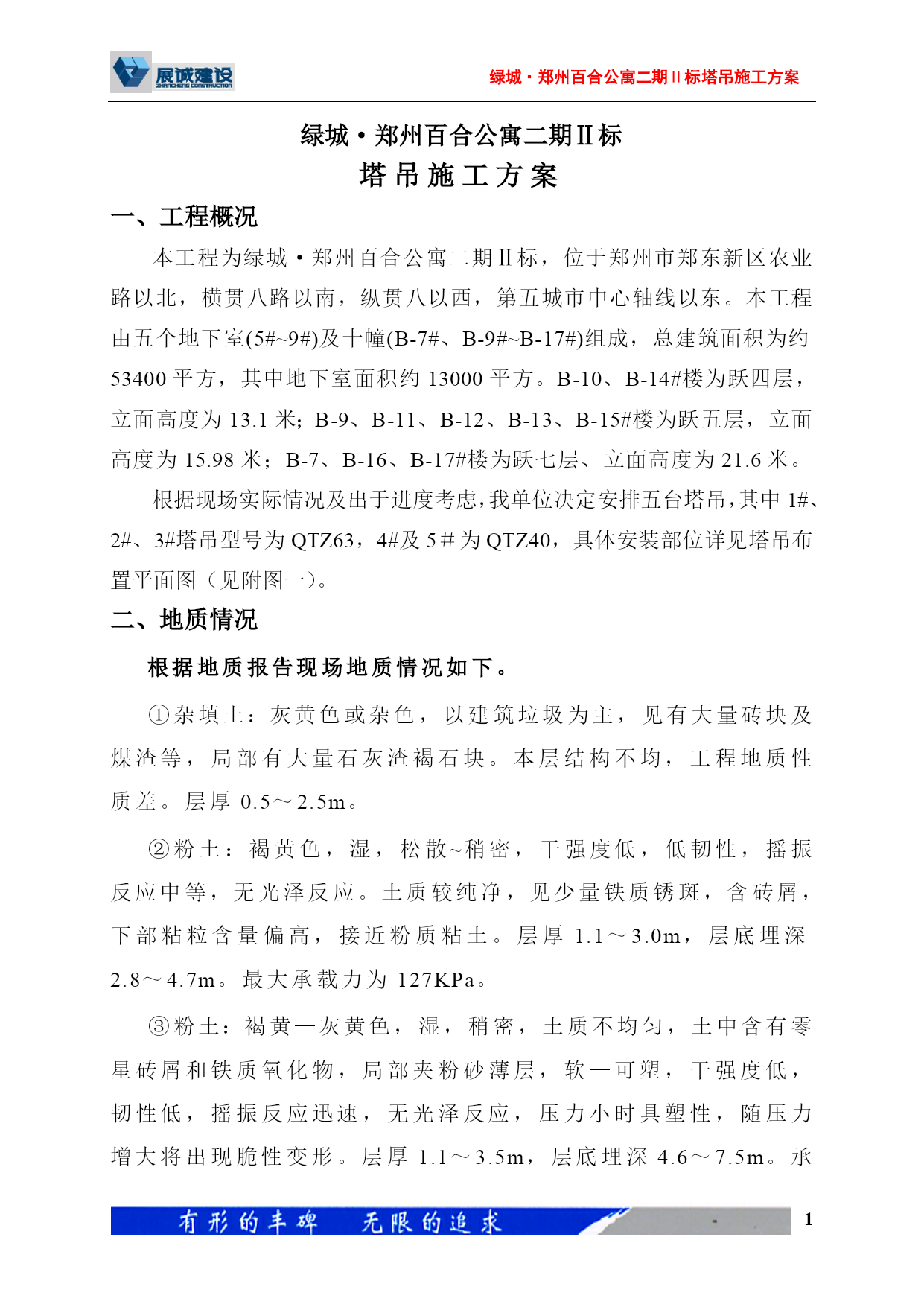

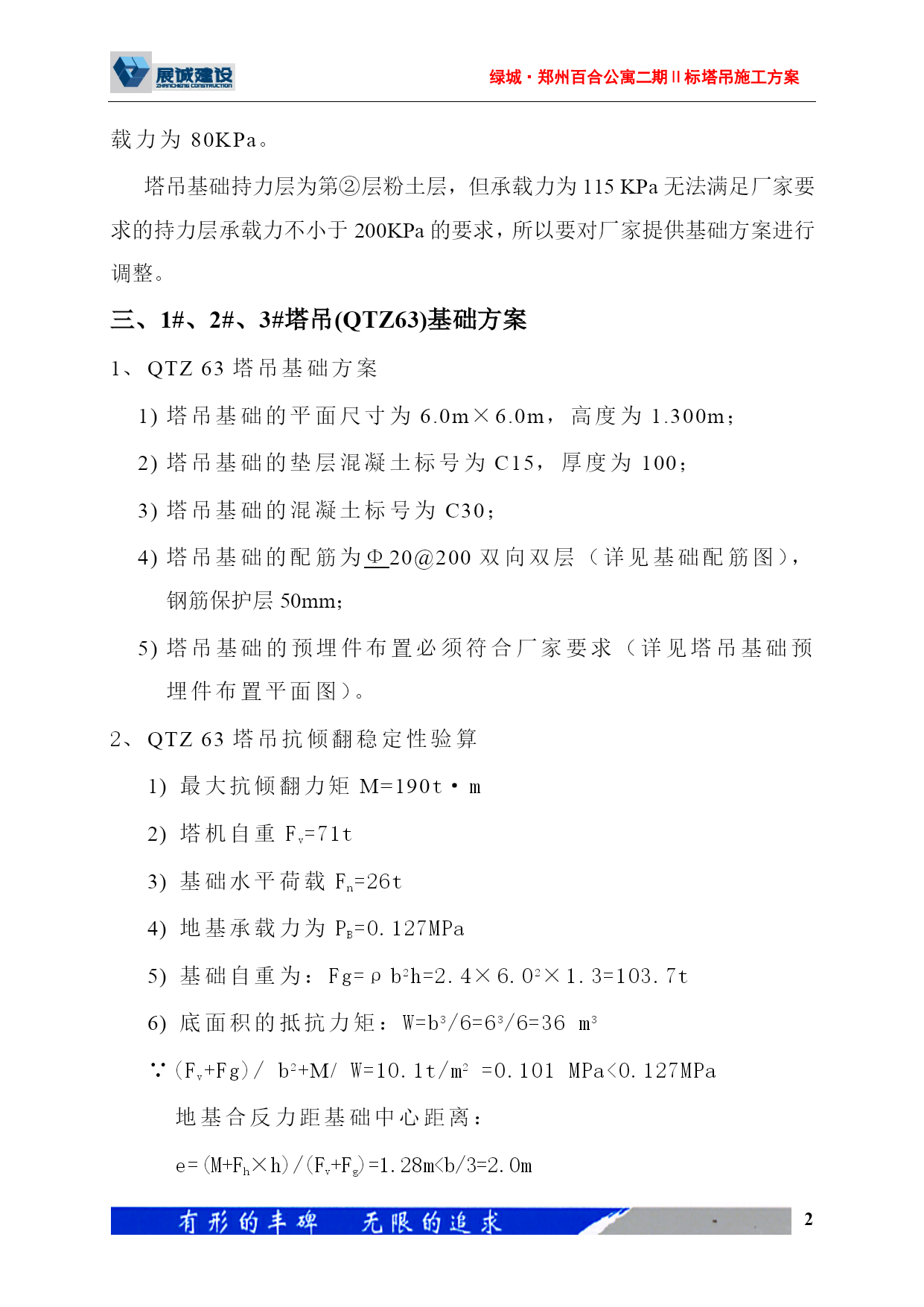

绿城·郑州百合公寓二期Ⅱ标塔吊施工方案浙江展诚建设集团股份有限公司绿城·郑州百合公寓二期Ⅱ标项目部二○○六年二月一十八日目录TOC\o"1-3"一、工程概况PAGEREF_Toc106074149\h1二、地质情况PAGEREF_Toc106074150\h1三、1#、2#、3#塔吊(QTZ63)基础方案2四、4#塔吊(QTZ40)基础方案3五、5#塔吊(QTZ40)基础方案4六、塔吊安装、拆卸方案5七、塔吊使用安全要求7绿城·郑州百合公寓二期Ⅱ标塔吊施工方案绿城·郑州百合公寓二期Ⅱ标塔吊施工方案一、工程概况本工程为绿城·郑州百合公寓二期Ⅱ标，位于郑州市郑东新区农业路以北，横贯八路以南，纵贯八以西，第五城市中心轴线以东。本工程由五个地下室(5#~9#)及十幢(B-7#、B-9#~B-17#)组成，总建筑面积为约53400平方，其中地下室面积约13000平方。B-10、B-14#楼为跃四层，立面高度为13.1米；B-9、B-11、B-12、B-13、B-15#楼为跃五层，立面高度为15.98米；B-7、B-16、B-17#楼为跃七层、立面高度为21.6米。根据现场实际情况及出于进度考虑，我单位决定安排五台塔吊，其中1#、2#、3#塔吊型号为QTZ63，4#及5＃为QTZ40，具体安装部位详见塔吊布置平面图（见附图一）。二、地质情况根据地质报告现场地质情况如下。①杂填土：灰黄色或杂色，以建筑垃圾为主，见有大量砖块及煤渣等，局部有大量石灰渣褐石块。本层结构不均，工程地质性质差。层厚0.5～2.5m。②粉土：褐黄色，湿，松散~稍密，干强度低，低韧性，摇振反应中等，无光泽反应。土质较纯净，见少量铁质锈斑，含砖屑，下部粘粒含量偏高，接近粉质粘土。层厚1.1～3.0m，层底埋深2.8～4.7m。最大承载力为127KPa。③粉土：褐黄—灰黄色，湿，稍密，土质不均匀，土中含有零星砖屑和铁质氧化物，局部夹粉砂薄层，软—可塑，干强度低，韧性低，摇振反应迅速，无光泽反应，压力小时具塑性，随压力增大将出现脆性变形。层厚1.1～3.5m，层底埋深4.6～7.5m。承载力为80KPa。塔吊基础持力层为第②层粉土层，但承载力为115KPa无法满足厂家要求的持力层承载力不小于200KPa的要求，所以要对厂家提供基础方案进行调整。三、1#、2#、3#塔吊(QTZ63)基础方案1、QTZ63塔吊基础方案塔吊基础的平面尺寸为6.0m×6.0m，高度为1.300m；塔吊基础的垫层混凝土标号为C15，厚度为100；塔吊基础的混凝土标号为C30；塔吊基础的配筋为Φ20@200双向双层（详见基础配筋图），钢筋保护层50mm；塔吊基础的预埋件布置必须符合厂家要求（详见塔吊基础预埋件布置平面图）。2、QTZ63塔吊抗倾翻稳定性验算最大抗倾翻力矩M=190t·m塔机自重Fv=71t基础水平荷载Fn=26t地基承载力为PB=0.127MPa基础自重为：Fg=ρb2h=2.4×6.02×1.3=103.7t底面积的抵抗力矩：W=b3/6=63/6=36m3∵(Fv+Fg)/b2+M/W=10.1t/m2=0.101MPa<0.127MPa地基合反力距基础中心距离：e=(M+Fh×h)/(Fv+Fg)=1.28m<b/3=2.0m∴本基础抗倾翻稳定性符合要求四、4#塔吊(QTZ40)基础方案1、塔吊基础方案塔吊基础的平面尺寸为5m×5m，高度为1.20m；塔吊基础的垫层混凝土标号为C15，厚度为100。塔吊基础的混凝土标号为C30；塔吊基础的配筋为Φ20＠250双向双层（详见基础配筋图），钢筋保护层50mm；塔吊基础的预埋件布置必须符合厂家要求（详见塔吊基础预埋件布置平面图）。2、塔吊抗倾翻稳定性验算最大抗倾翻力矩M=125t·m塔机自重Fv=45t基础水平荷载Fn=18.5t地基础承载力为PB=0.127MPa基础自重为：Fg=ρb2h=2.4×52×1.2=72t底面积的抵抗力矩：W=b3/6=53/6=20.8m3∵(Fv+Fg)/b2+M/W=10.7t/m2=0.107MPa<0.127MPa地基合反力距基础中心距离：e=(M+Fh×h)/(Fv+Fg)=1.25m<b/3=1.83m∴本基础抗倾翻稳定性符合要求五、5#塔吊(QTZ40)基础方案5#塔吊基础因受场地限制,基础平面形状只成做成长方形(详见5#塔吊基础定位平面图)。1、塔吊基础方案塔吊基础的平面尺寸为3.5m×8m，高度为1.20m；塔吊基础的垫层混凝土标号为C15，厚度为100。塔吊基础的混凝土标号为C30；塔吊基础的配筋为Φ22＠200双向双层（详见基础配筋图），钢筋保护层50mm；塔吊基础的预埋件布置必须符合厂家要求（详见塔吊基础预埋件布置平面图）。2、QT
