半导体二极管与整流滤波电路（教案）.ppt

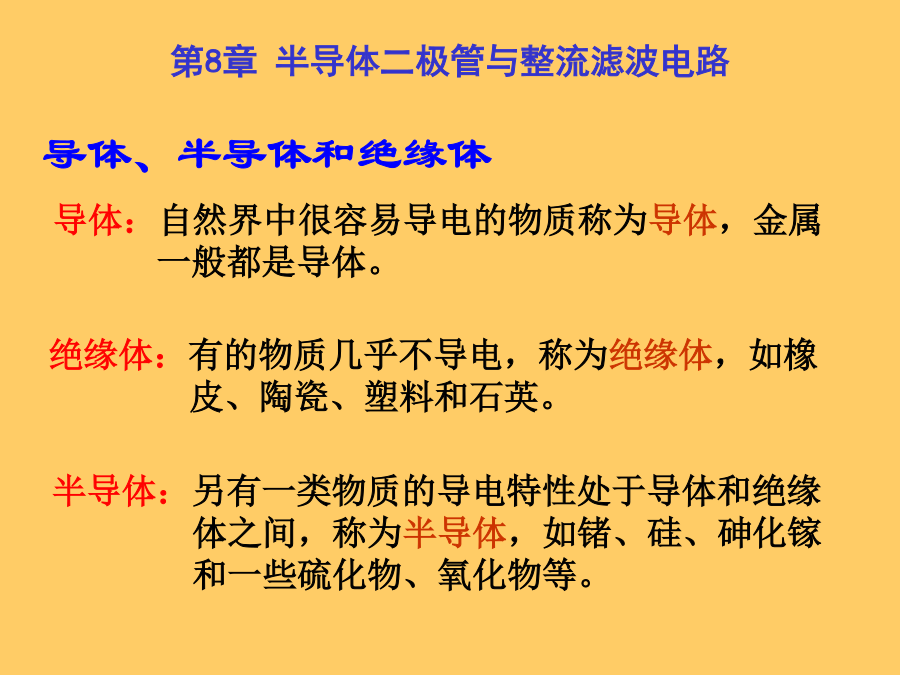

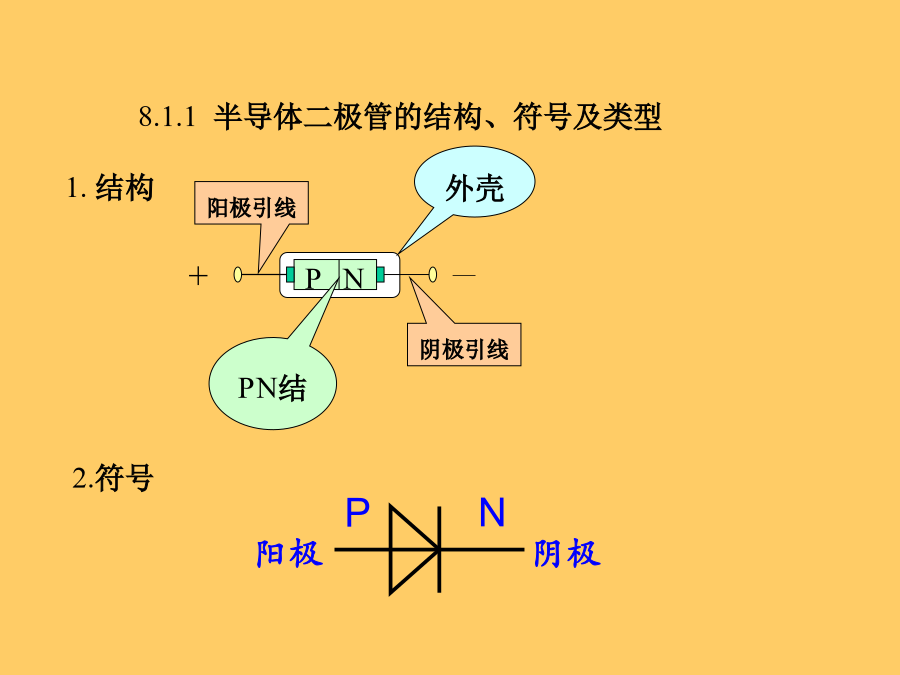

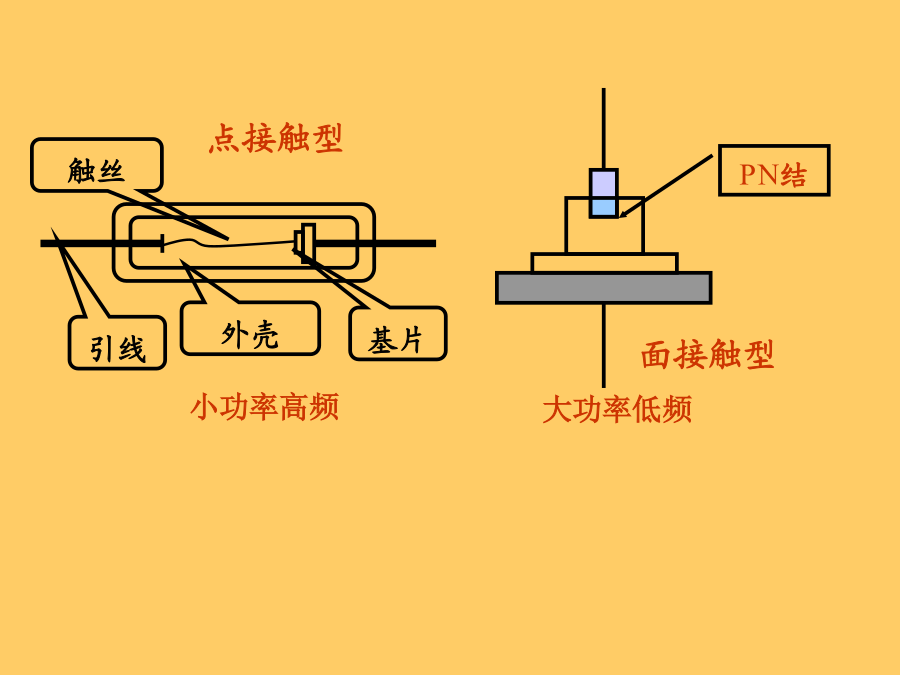

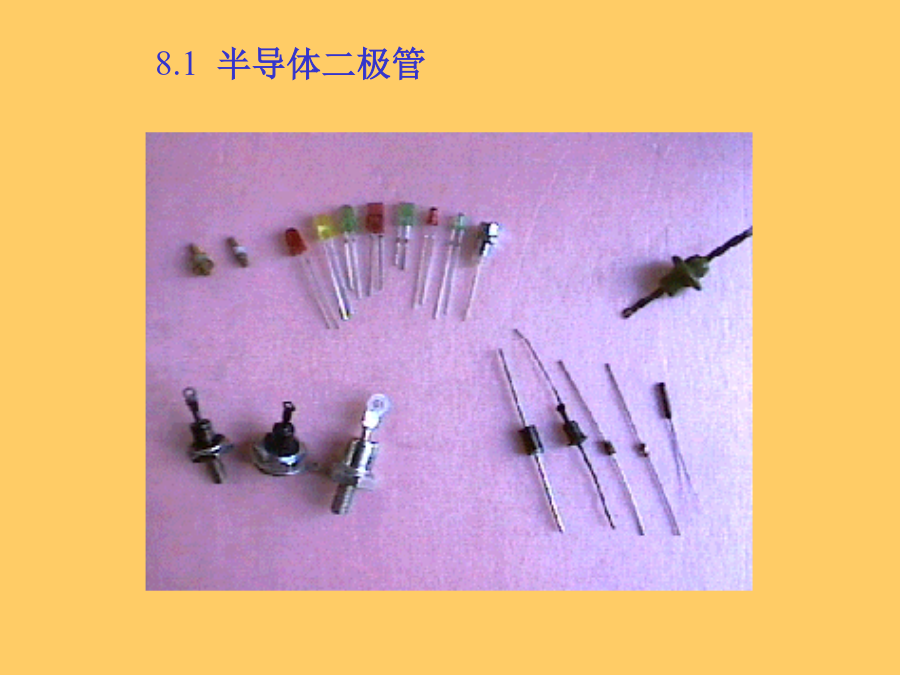

8.1半导体二极管PN3.类型引线半导体二极管的核心是PN结，它的特性就是PN结的特性——单向导电性。常利用伏安特性曲线来形象地描述二极管的单向导电性。所谓伏安特性，是指二极管的两端电压和流过二极管电流的关系，可用图8.2所示的电路来测试。伏安特性8.1.3半导体二极管的主要参数以上均是二极管的直流参数，它是正确使用和合理选用二极管的依据。8.1.4二极管的简易测试将万用表的红、黑表笔（棒）分别接被测二极管的两端，若测得阻值小，再将万用表的红、黑表笔（棒）对调测试，若测得阻值大，则表明二极管是好的；在测得阻值小的那一次中，与黑表笔（棒）相连的的管脚为二极管的正极，与红表笔（棒）相连的的管脚为二极管的负极8.1.5二极管的使用注意事项8.2.1稳压二极管（4）稳定电流IZ、最大、最小稳定电流Izmax、Izmin。8.2.2发光二极管1.单色发光二极管发光二极管的正向工作电压为2~2.5V，工作电流为5~20mA因此，发光二极管在使用时，必须在电路中加接限流保护电阻R，如图8.7所示。2.红外发光二极管红外发光二极管是一种能把电能直接转换成红外光能的发光器件，也称为红外发射二极管。管内也是由PN结构成的，管外一般用透明树脂封装。红外发光二极管常用于红外遥控发射器中。红外发光二极管有两个引脚，如图8.8所示。两个引脚中，通常长引脚为正极，短引脚为负极。1.光电二极管是一种常见的光敏元件。与普通二极管相似，只是光电二极管的管壳上开有一个透明的窗口，外部光线能透过此窗口照射到光电二极管的PN结上，以改变其工作状态。4.变容二极管8.3整流电路当u2为正半周时，a点电位高于b点电位，二极管D1、D3承受正向电压而导通，D2、D4承受反向电压而截止。此时电流的路径为：a→D1→RL→D3→b，如图中实线箭头所示。图8.12电压、电流波形图8.3.2负载上的直流电压UL和直流电流IL的计算8.3.3整流元件参数的计算8.3.4整流二极管的选择例7.1一单相桥式整流电路接到220V正弦工频交流电源上，负载电阻RL＝50Ω，负载电压平均值为100V。（1）根据电路要求选择整流二极管。（2）计算整流变压器的变比及容量。每只二极管截止时承受的最高反向电压为8.4滤波电路其中，Rn包括变压器副绕组的电阻和二极管V的正向电阻。一般Rn很小，电容器很快就充电到交流电压u2的最大值U2，极性如图8.13所示。由于电容器无放电回路，故输出电压（即电容器C两端的电压UC）保持在U2，输出为一个恒定的直流，如图8.14中ωt＜0（即纵坐标左边）部分所示。图8.14电容滤波电路电流、电压波形图2.电容滤波电路特性8.4.2电感滤波电路图8.17复式滤波电路（a）Γ型滤波电路；（b）Π型RC滤波电路例8.2一个桥式整流电容滤波电路如图8.18所示。电源由220V、50Hz的交流电压经变压器降压供电，要求输出直流电压为30V，电流为500mA，试选择整流二极管的型号和滤波电容规格。有负载时的直流输出电压为（2）选择滤波电容器8.5硅稳压管稳压电路2.工作原理:（2）限流电阻R的大小应该满足两个条件（两种极端情况）。首先，当直流输入电压最低（UImin）而负载电流最大时，流过稳压管的电流应该大于稳压管的稳定电流IZ，即
