9中小型网吧局域网组建方案
摘要：本文以中小型网吧为例，分析了网吧的局域网建设，包括建设一个局域网必备硬件设备的选择、网络结构的选择分析、组建前的准备工作及监测工作
前言
随着Internet的迅速发展，经营网吧已经成为一个不可多得的商机。如何组建一个网吧？
如何让网吧在日益残酷的商业竞争中立于不败之地，是困扰网吧经营人士的重大难题，盲目
地跟风，投资，只会让自己陷入进退两难的境地。
与其他类型局域网的组建基本类似：如何选择一个符合网吧的拓扑网络结构，如何选择局域网的Internet接入方式，如何选购组建局域网的硬件设备，都是网络质量好坏的关键。
这些因素决定着网吧的生存与否。
局域网组建分析
从经济实用的角度出发，让网吧所有的计算机通过共享一条电话线、ADSL、ISDN、
HDSL、DDN等访问Internet。需要考虑局域网的组网方式、接入Internet的方式、软件硬件
以及耗材。选择不同的方式，将决定投入的成本多少、网络的整体性能如何以及管理维护是
否方便。根据规模大小网吧可分为三种类型：
1、小型网吧
一般有7～20台计算机，适合小城镇，投资规模小，风险较小，当然利润也要相对少一
些上网方式：Modem拨号上网。
2、中型网吧
一般有20～100台计算机，适合中小城市，投资规模中等，风险也较小，利润中等。
上网方式：ISDN，ADSL专线。
3、大型网吧
一般有100台以上计算机，适合大城市，投资规模大，有一定风险，利润较高。
上网方式：ISDN，ADSL和DDN专线。
下面就以中型（30台左右计算机）网吧的组建为例，来讲述一下详细的组建方案和步骤。

设备选购
（1）在选择硬件设备时可根据网吧的实际情况，来决定使用10M网络（可以节约部分资金）还是100M网络。这里按一个30台计算机的中型网吧来计算，需要100Mbps网络集线器16口和24口各一个、100M网卡（推荐使用PCI总线）30块、网线若干、RJ-45水晶头60个、PVC管若干。
（2）其中网线最好选用超五类网线布线，网络集线器和网卡用TPLINK即可，水晶头和用来放置网线、起绝缘和防水等作用的塑料管也要选好。
（3）除了必要的计算机等硬件设备投入外，切记在网络设备的选购上不能采用档次较低的，否则日后网络的问题不断，上网速度奇慢，将给管理和维护带来极大的麻烦。其中尤其是作为构建网吧基础的网络基础设备，在安装完毕之后将很难加以改造。
（4）在选购集线器时应该尽可能地用少量的集线器将所有的机器连接起来。如有15台机器则最好选用1个16口的集线器，而不是两个8口的集线器，这样可以避免因两个集线器之间出现问题而使整个网络瘫痪。
（5）如果网络中的计算机比较多且必须用两个或更多集线器时，最好用细同轴电缆将两个集线器连接起来而不使用双绞线，这样就可以随时使用剩下的一个双绞线接口来检查网络将来可能发生的故障。
实施方案
1、准备工作
在开始网络布线之前，首先要画一张施工简图。确认每台计算机的摆放方式和地点，然
后在图上标明节点位置。根据节点的分布确定网络集线器的摆放地点。
要注意网关服务器（就是接入Internet的那台计算机）的放置要配合上网电话线的入户
方向，因为电话入户线越短越好。同时还需要选择合适的网络组建方案。
2、组建方案选择
网吧组建网络结构可以采用总线型，也可以采用星型。
_总线型网络结构
总线型网络结构的特点是组网成本低，只需要用几段细缆、对应的T型连接器和终端电
阻器就可以完成网络的组建。
总线型网络结构的优点：
_布线简单
_投资费用少
_可以方便扩大机器台数，升级简单
总线型网络结构缺点：
_整个系统不稳定
一台计算机出问题，会引起整个网络的瘫痪
_不方便维护

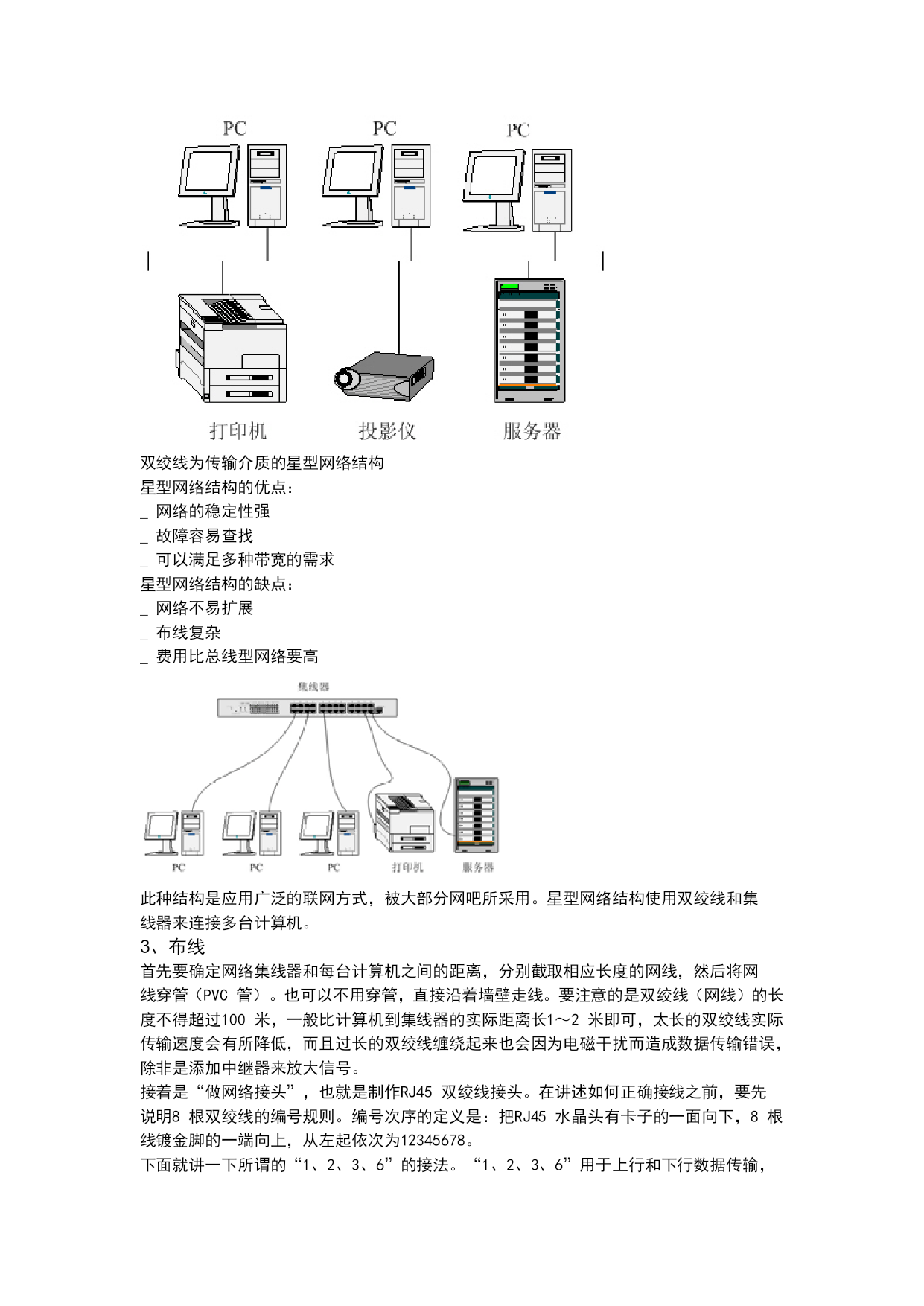

双绞线为传输介质的星型网络结构
星型网络结构的优点：
_网络的稳定性强
_故障容易查找
_可以满足多种带宽的需求
星型网络结构的缺点：
_网络不易扩展
_布线复杂
_费用比总线型网络要高

此种结构是应用广泛的联网方式，被大部分网吧所采用。星型网络结构使用双绞线和集
线器来连接多台计算机。
3、布线
首先要确定网络集线器和每台计算机之间的距离，分别截取相应长度的网线，然后将网
线穿管（PVC管）。也可以不用穿管，直接沿着墙壁走线。要注意的是双绞线（网线）的长
度不得超过100米，一般比计算机到集线器的实际距离长1～2米即可，太长的双绞线实际
传输速度会有所降低，而且过长的双绞线缠绕起来也会因为电磁干扰而造成数据传输错误，
除非是添加中继器来放大信号。
接着是“做网络接头”，也就是制作RJ45双绞线接头。在讲述如何正确接线之前，要先
说明8根双绞线的编号规则。编号次序的定义是：把RJ45水晶头有卡子的一面向下，8根
线镀金脚的一端向上，从左起依次为12345678。
下面就讲一下所谓的“
